№7 Установка Центрального замка на багажник или 5дверь с кнопки и с брелка
Для установки нам потребуется:
-Привод центрального замка 2провода 1шт.
-Реле 4контакта 30А 1шт.
-Кнопка багажника ваз 2110 1шт.
-Контакт мама 1шт.
-Кольцевой наконечник 2шт.
-Фишка для реле 1шт.
-Фишка для кнопки багажника 1шт.
-Провод 6м (для моей малышки хватило в притык. советую взять с запасом)
-Предохранитель(нам не пригодился так как + брали с провода где уже стоит пред.)
-Термоусадка
-Паяльник(не обязательно и без него всё будет норм работать)
—————————————Всего вышло на сумму 350р——————————————
Снимаем крышку с внутренней стороны багажника и подыскиваем место куда поставить центральный замок
я сделал так
Примеряем загибаем и отрезаем тягу до нужного нам размера
у меня получилась такая
Вырезаем кусочки из резины и одеваем на нашу тягу чтобы не болталась и не было посторонних звуков

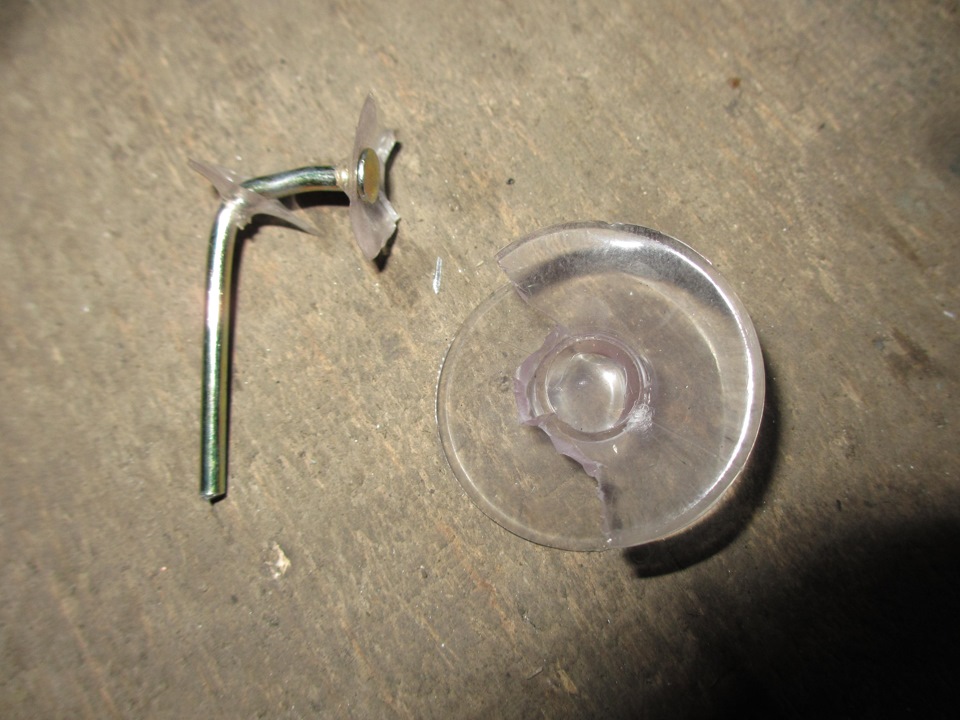

я вырезал из 2х сторонней присоски так как она первая подвернулась подруку
Уже на месте

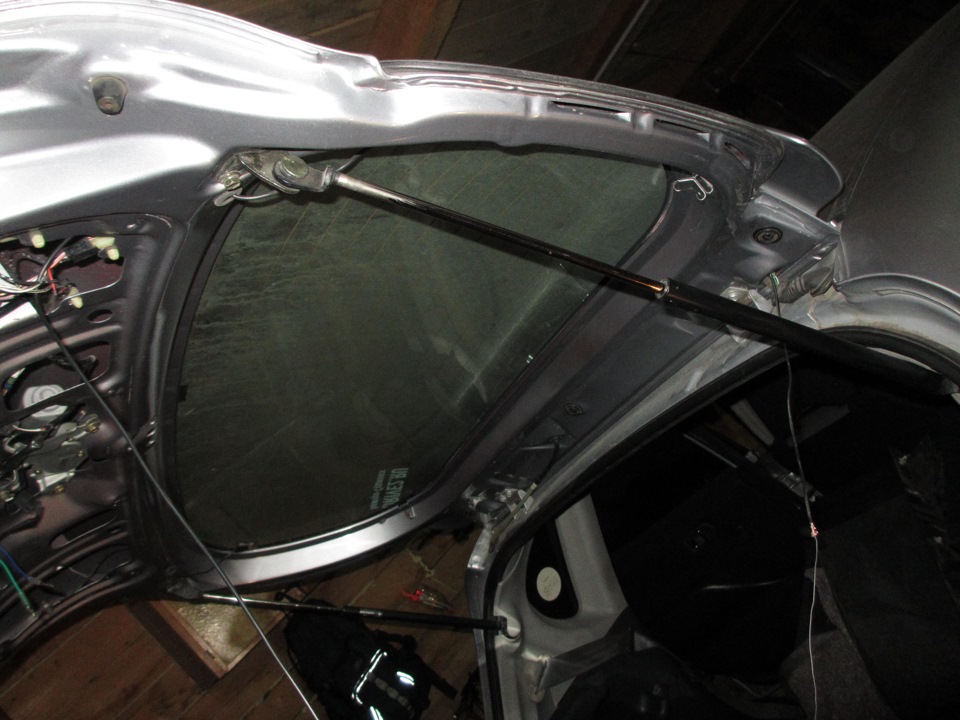

Обший вид

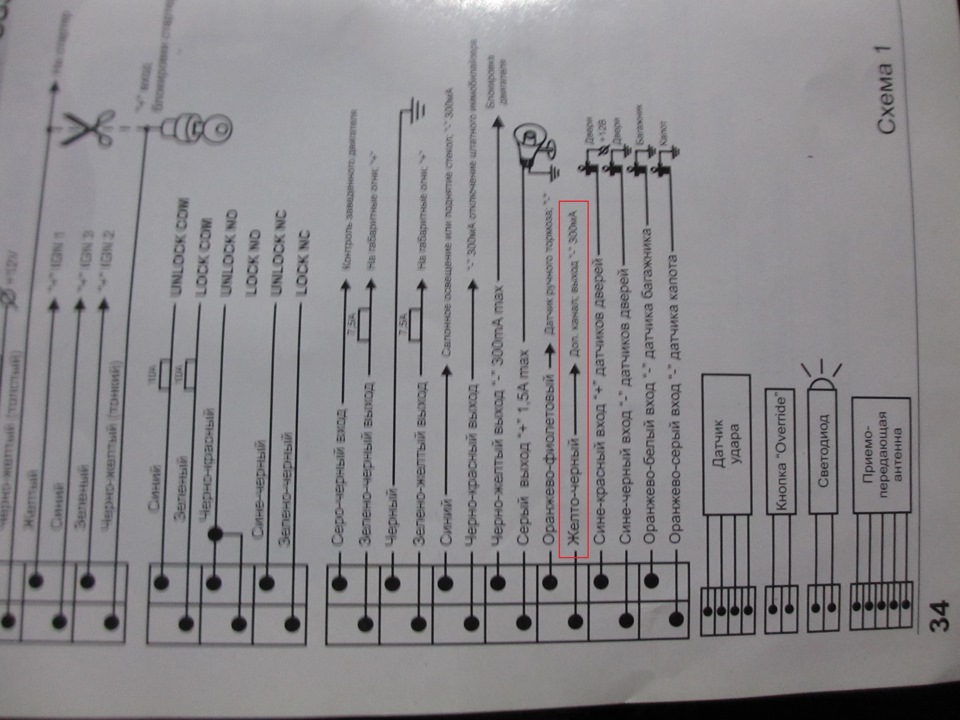

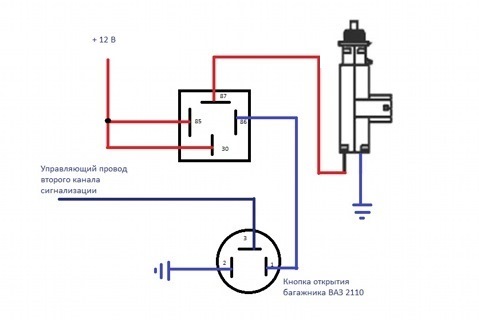

Подключал по такой схеме

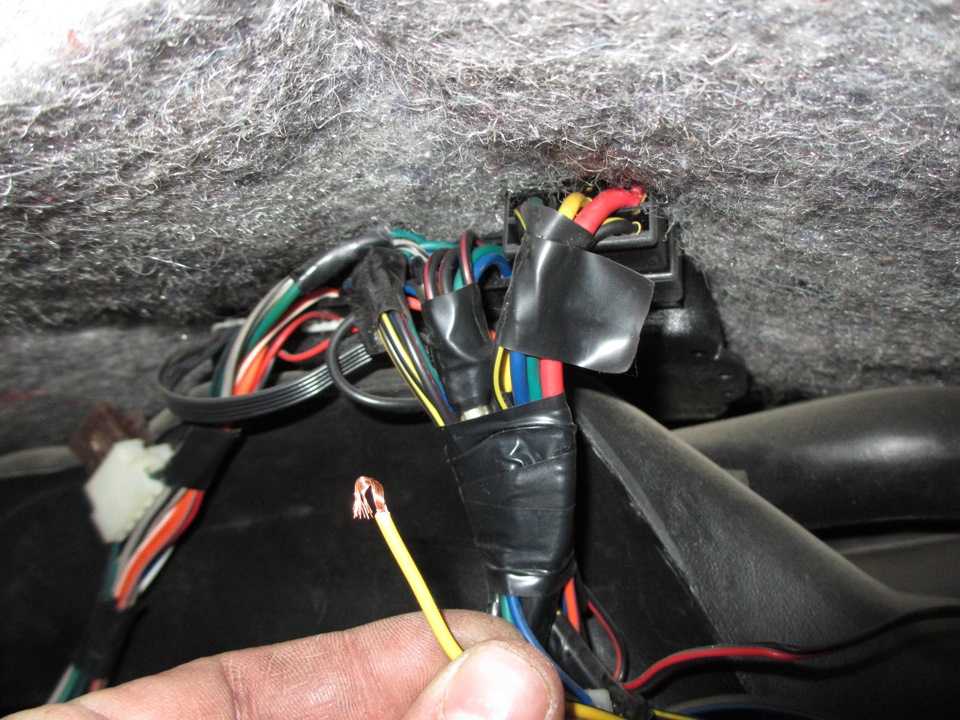

Ишим этот провод и подключаем его к верхнему контакту кнопки №3
а вот и он

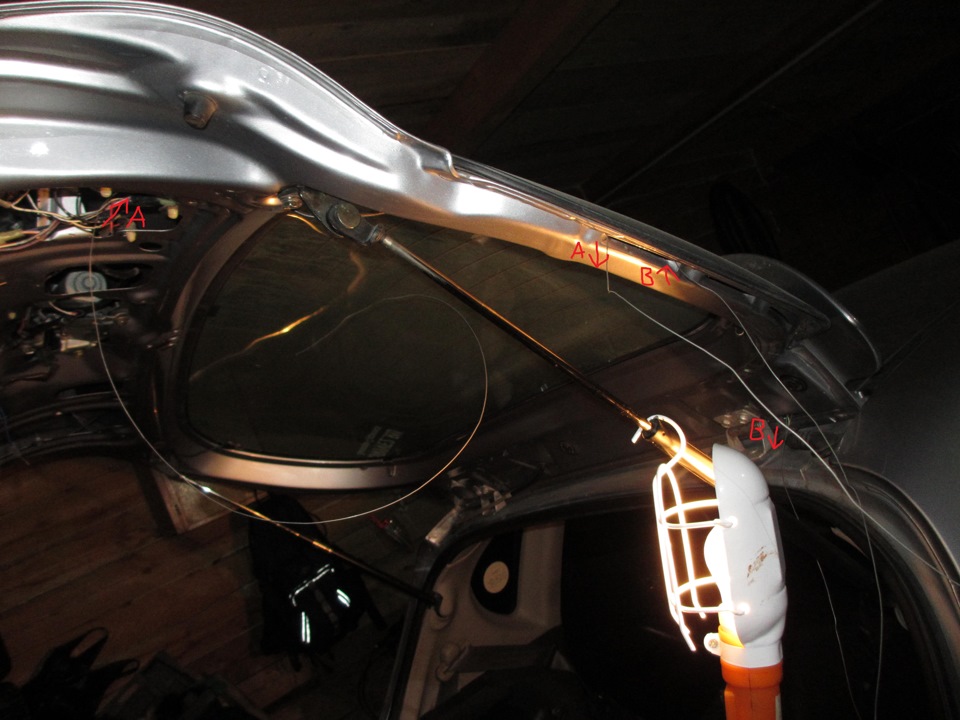

Протягиваем плюсовой провод от центрального замка в салон. Проталкиваем сначала жесткую проволоку чтобы потом к ней привязать провод если не получается за 1 раз то делаем как на фото ниже( у меня получилось только так потом связываем конец проволки А и начало проволки В и тянем.
Подготавливаемся к протяжке провода
продели провод

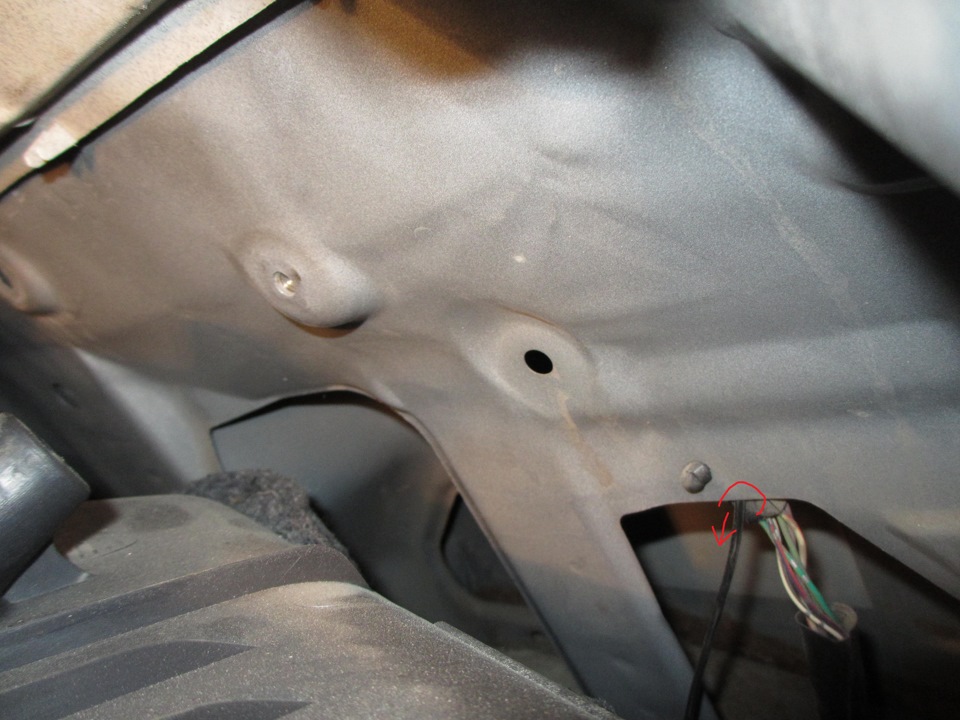

Опускаем через резинку провод в салон и находим его за накладкой крыла в багажнике.
как то так потом тянем его к нашему реле под пластиком вдоль порогов

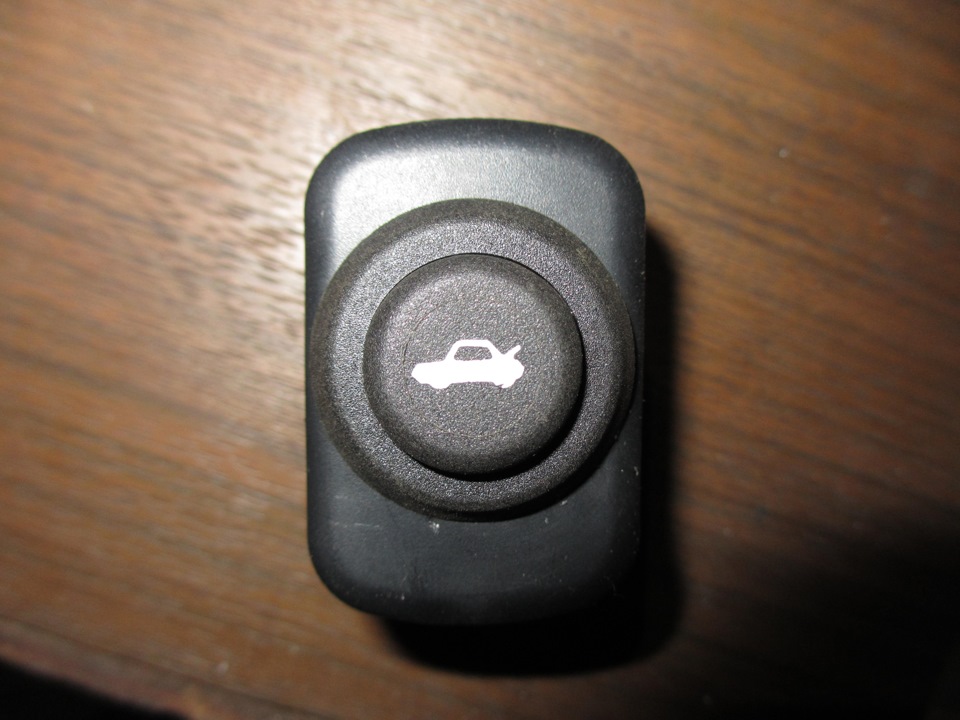

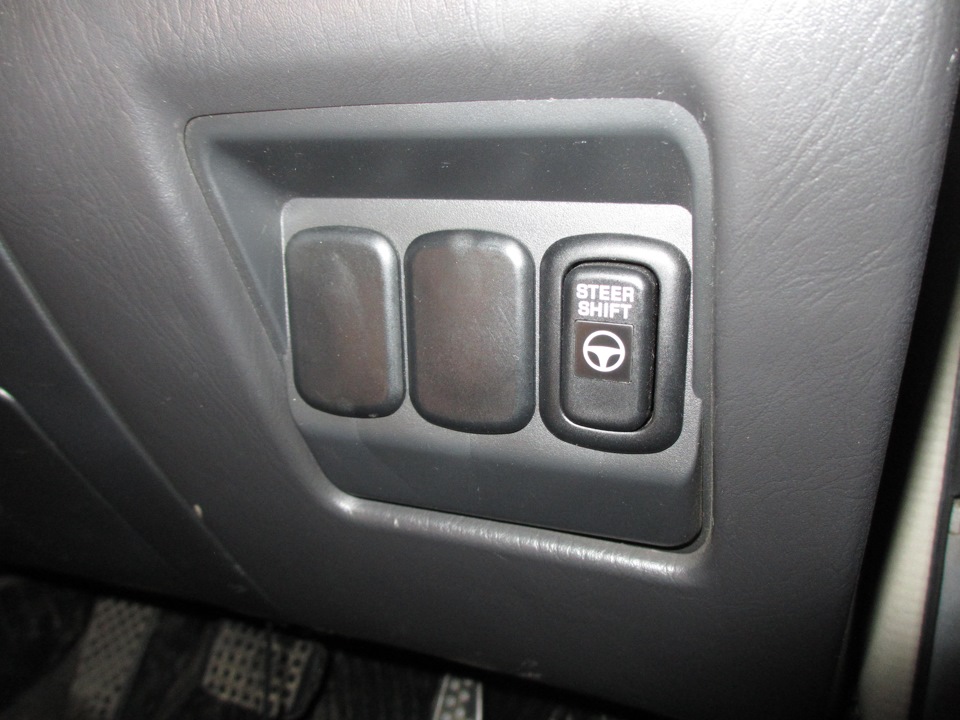

Выбрал одну из заглушек для установки в неё кнопки

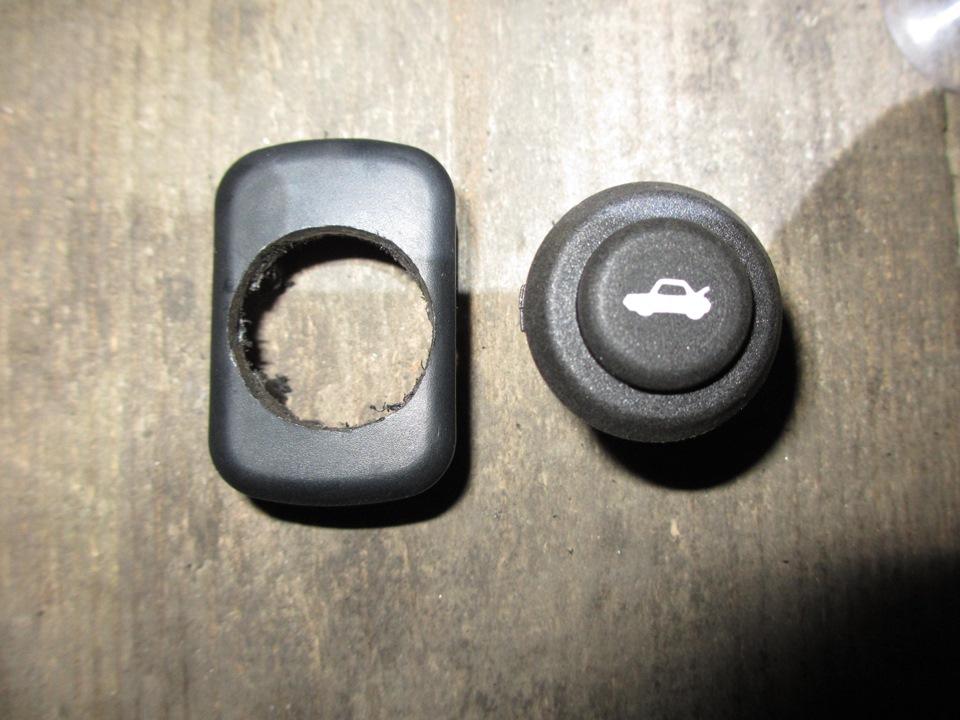

Высверливаем отверстие и расширяем его напильником
Готово, вроде не сильно колхозно
в аккурат промеж ног (вы не о том подумали))

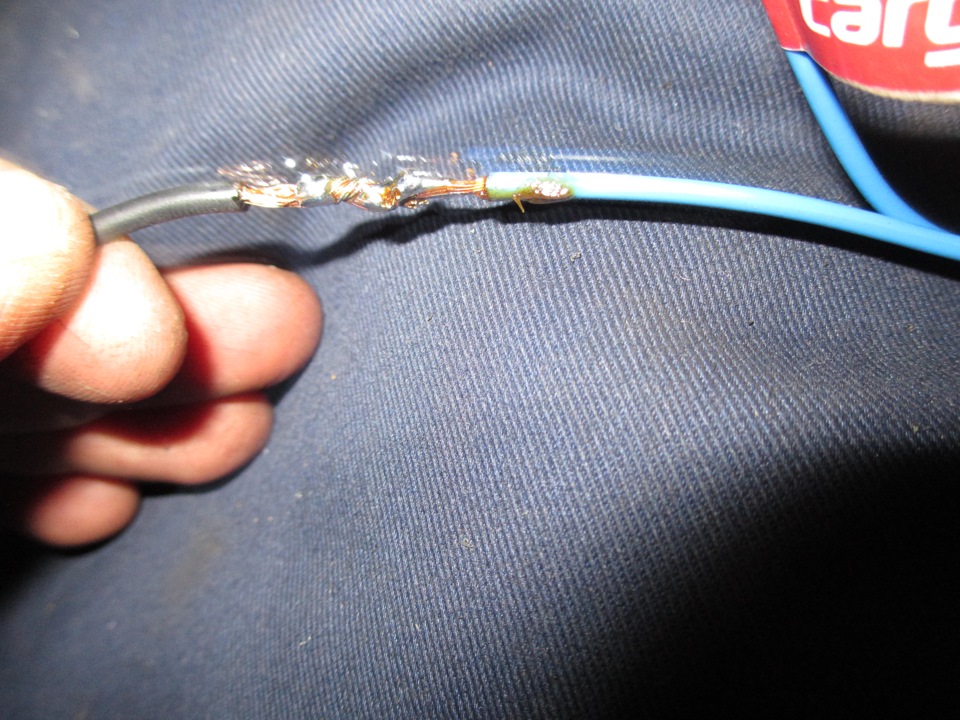

Все соединения пролудил и усадил в термоусадку

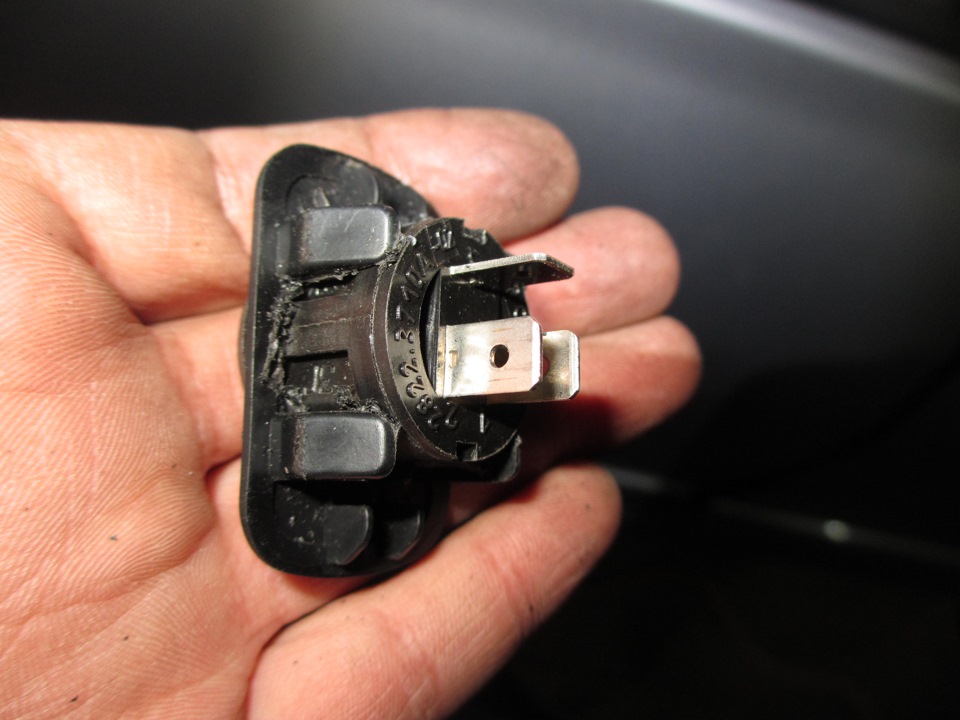

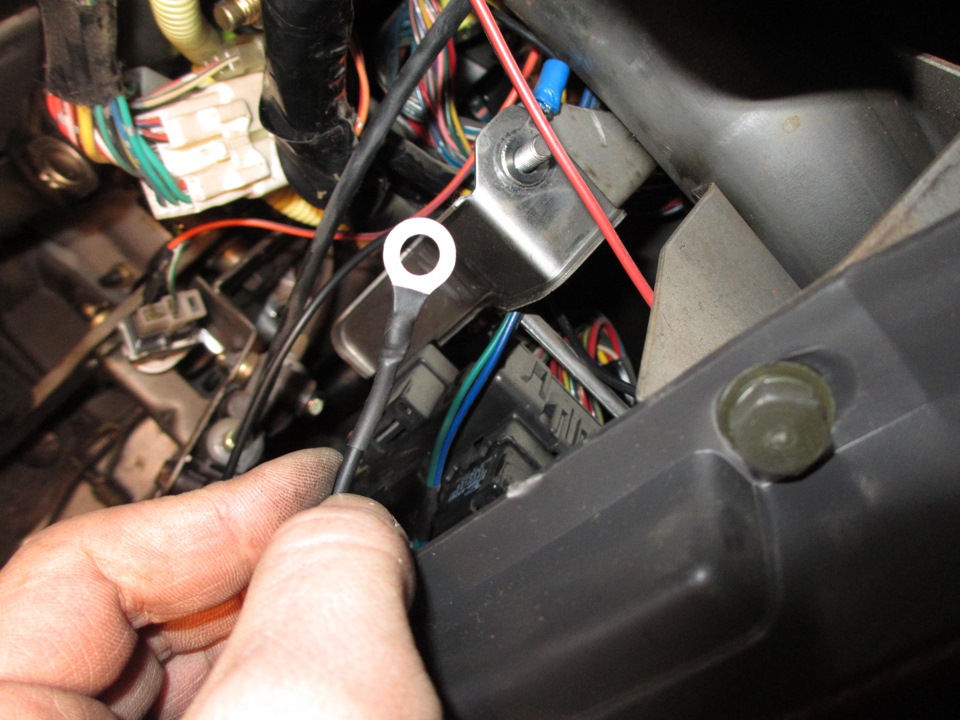

Минус от кнопки посадил рядом на болтик
Тут всё готово, массу от ЦЗ под саморез
Вот так установил реле(то что с желтой фишкой)
Как подключить центральный замок на багажник
Сообщение LEvSHA » 07 авг 2007, 10:55
| Рейтинг: 27 260 |  |
| Репутация: +36 |  |
Сообщение Yastrebov72 » 07 авг 2007, 11:03
| Рейтинг: 4 051 | |
| Репутация: +3 | |
Сообщение LEvSHA » 07 авг 2007, 11:11
Сообщения: 3050 Зарегистрирован: 25 июн 2007, 00:00 Награды: 1
| Рейтинг: 9 666 | |
| Репутация: +11 | |
Сообщение jakik » 07 авг 2007, 11:19
Схема какая-то кривая.
Если в левой части изображена реле, то где обмотка? И чего за провода такие от неё идут разноцветные.
Скорее всего указанная схема — подключение моторчика без реле. Тебе её необходимо доработать, что бы управлять моторчиком через реле. Поищи где-нибудь. Если не найдёшь, можно попробовать самому нарисовать, но желательно знать схему подключения реле.
Как подключить активатор богажника на открытие/закрытие сдоп.канала через реле .Машина с ЦЗ .
На САНДЕРО- ПО ПРОСТОМУ никак. Ибо тот электропривод, что стоит в багажной двери — это и есть ЦЗ — блокиратор/разблокиратор замка и не более.
Поэтому для ОТПИРАНИЯ БАГАЖНИКА ПОТРЕБУЕТСЯ:
1. Установить СУПЕР-упоры на крышку багажной двери — чтобы ОНА ПОДКИДЫВАЛАСЬ даже в любой мороз при расстегивании замка крышки багажной двери. На Вашем автомобиле это непростая задача. Это не ЛОГАН компоновки СЕДАН.
2. Сгородить огород из вот такого привода Электропривод, подключенного по схеме С РЕЛЕ, изображенной в инструкции по установке ДЛЯ «УСТАНОВКА ЭЛЕКТРОПРИВОДА ОТПИРАНИЯ БАГАЖНИКА».
Но это еще не все. потому что отпираться багажник будет (если ничего больше не сделать) только в режиме СНЯТО С ОХРАНЫ (при незапертом замке в багажной двери). Чтобы он отпирался еще и в режиме ОХРАНА (когда все замки ЗАПЕРТЫ) надо будет еще и ПЕРЕРЕЗАТЬ провод ОТПИРАНИЕ того штатного электропривода ЦЗ, что в замке багажной двери живет и поставить ЕЩЕ ОДНО РЕЛЕ. Катушку его подключить параллельно катушке уже установленного реле (см. п.2 выше). Контакт 30 этого реле подключить к хвостику, торчащему из замка двери, контакт 87а(88) подключить к хвостику, идущему в проводку авто, контакт 87 подключить к +12 вольт, ту да же, куда и первое реле из п.2 подключено ЧЕРЕЗ ПРЕДОХРАНИТЕЛЬ.
ВНИМАНИЕ. Суммарный ток ДВУХ катушек реле НЕ ДОЛЖЕН ПРЕВЫСИТЬ допустимый для выхода сигнализации ТОК. Поэтому реле надо выбирать с сопротивлениями катушек не менее 170ом, лучше, если оно будет 200. 340 Ом у каждого. Обычные автомобильные реле с катушками 70Ом — ОПАСНО выходом канала из строя.
Вот только теперь багажник можно будет открыть с пульта сигнализации ДАЖЕ В РЕЖИМЕ ОХРАНА. И если автомобиль в охране — не забыть нажать кнопку ПОСТАНОВКА НА ОХРАНУ после захлопывания багажника — чтобы электромашинка в двери багажника ЗАБЛОКИРОВАЛА замок, заперев багажник.
Непростая задачка. Демонтаж замка двери, дрель, напильники, другой слесарный инструмент, а возможно и сварка — ждут Вас (чтобы прицепить тягу электропривода из п.2 к замку). Не говоря уже о ЭЛЕКТРОТЕХНИЧЕСКИХ изысканиях.
