Суппорт — моноблочный или составной? Вот в чем вопрос
Главный исполнительный механизм тормозной системы — это тормозной суппорт.
В зависимости от типа производства, тормозные суппорты бывают составными и моноблочными.
Составной суппорт состоит из 2 частей, соединенных между собой высокопрочными стальными болтами.

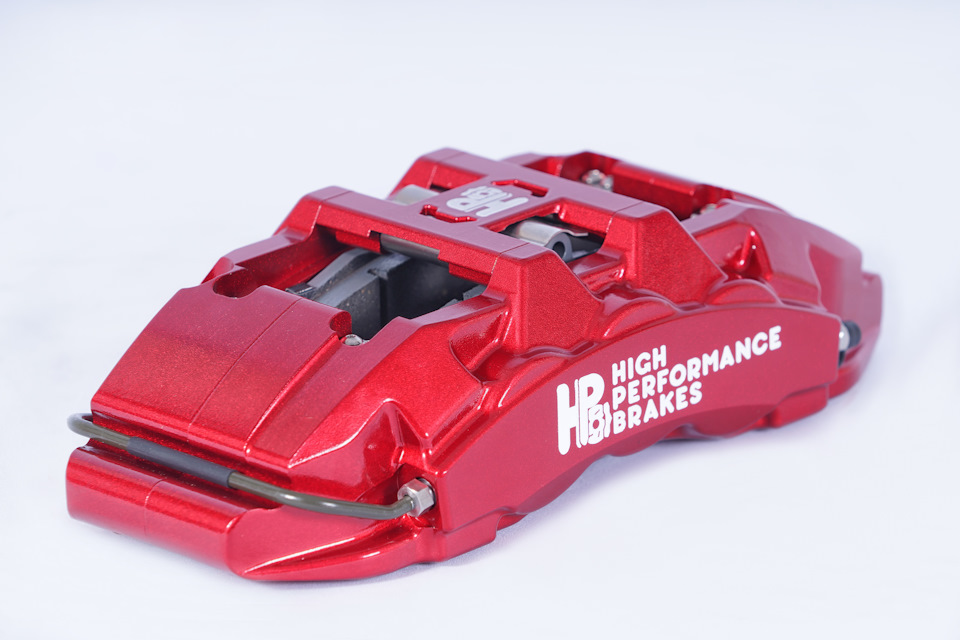

Составной суппорт
Моноблочные суппорты — цельные, изготовленные из алюминиевого сплава в процессе литья или ковки в виде одного элемента. Вес моноблочных и составных суппортов примерно одинаковый.

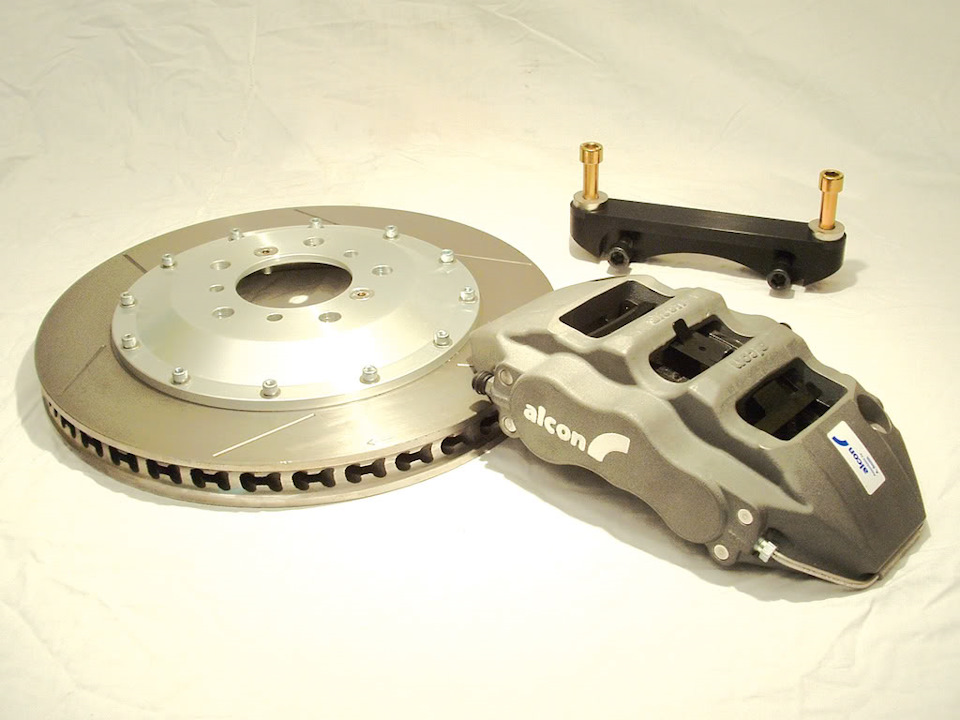

Моноблочный суппорт
Наверняка многие из вас слышали, что моноблочные суппорты — более надежные, жесткие и прочные, по сравнению с составными. Однако это не совсем так.
Жесткость суппорта, в первую очередь, зависит от ширины моста суппорта, а во вторую — от величины модуля упругости материала, из которого этот суппорт изготовлен. При соединении частей составного суппорта применяются стальные болты, модуль упругости которых больше алюминиевого модуля в 3 раза! Может, в суппортах Формулы 1 и используются эксклюзивные сплавы алюминия с высоким модулем упругости, но и стоят они баснословных денег.

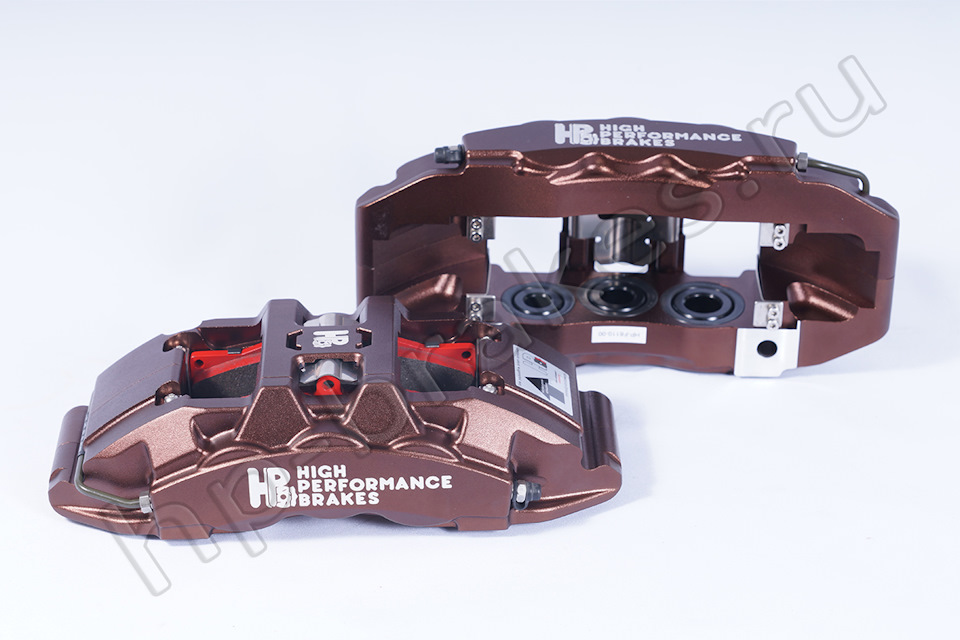

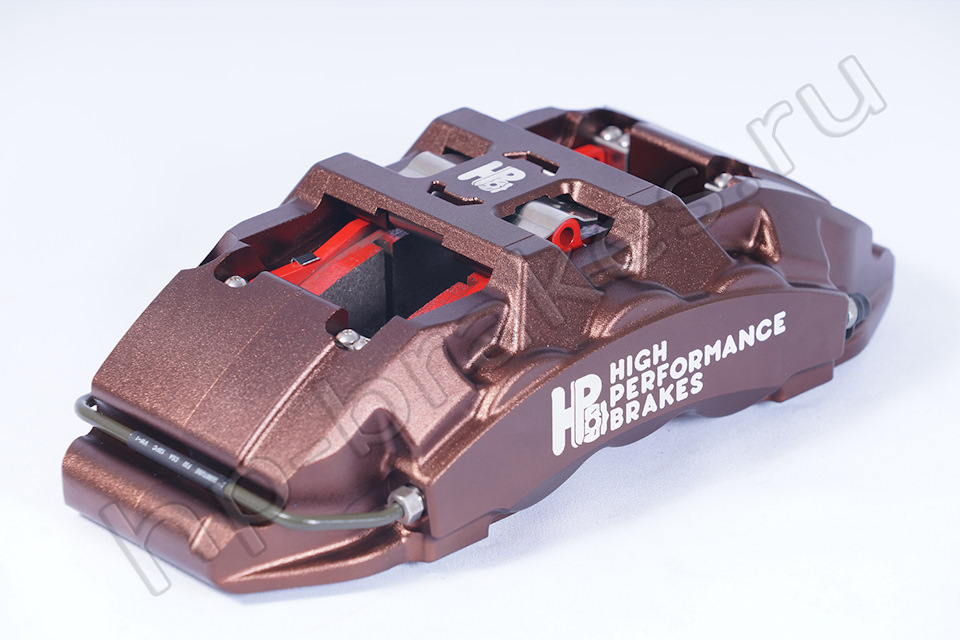

Составной суппорт HPB
Еще один плюс составных суппортов — использование стальных болтов: сталь сохраняет постоянство упругих свойств при повышении температуры, тогда как у алюминия этот показатель с ростом температуры снижается.
Использование моноблочных суппортов оправданно и даже необходимо там, где малейшие доли секунды и граммы веса могут привести к поражению или победе — в автоспорте, в профессиональных и любительских гонках.
При этом важно знать, что не все моноблочные суппорты одинаково эффективны. Удачным и надежным окажется применение моноблочных суппортов, имеющих правильную конструкцию, а именно, имеющих центральную перемычку. Именно центральная перемычка на тормозном суппорте служит для повышения сопротивления суппорта нагрузкам и является ключевым показателем общей жесткости моноблочного суппорта.

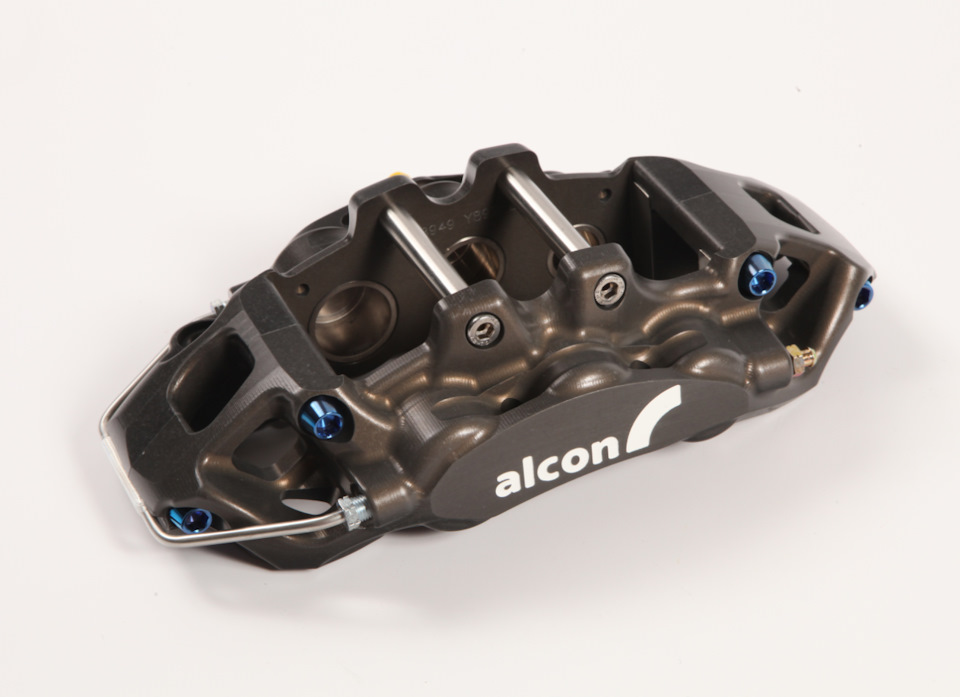

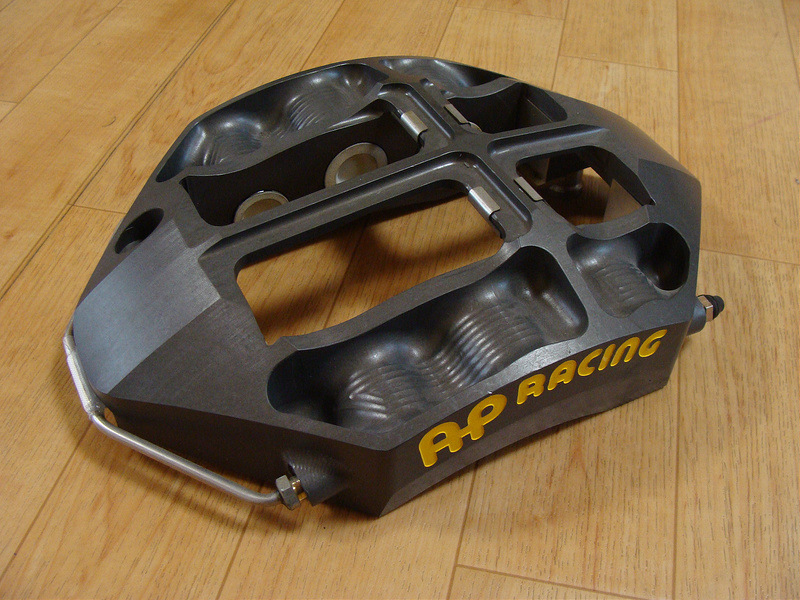

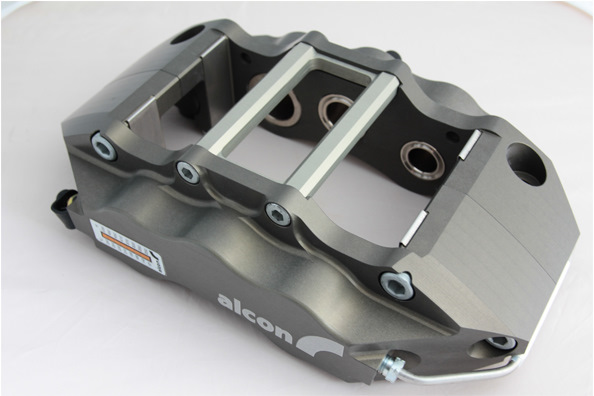

Моноблочный суппорт с центральной перемычкой
Моноблочные суппорты без центральных перемычек обладают недостаточной жесткостью, и их применение попросту нецелесообразно.
Тюнинг тормозов гражданских автомобилей в большинстве случаев проводится с применением составных суппортов. Это объясняется просто: составные суппорты выигрывают за счет меньшей, по сравнению с моноблочными, толщины, обладают высокой эффективностью, к тому же они устанавливаются без изменения вылета колесного диска и без проставок.
Ассортимент HP-Brakes включает более 15 видов суппортов — под различные размеры тормозных дисков и под разные задачи.

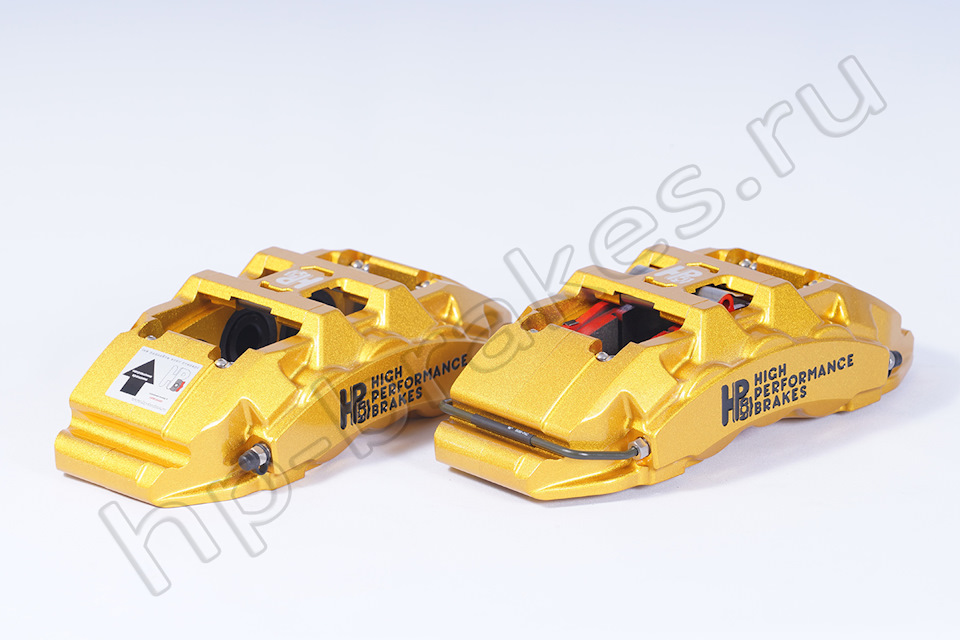

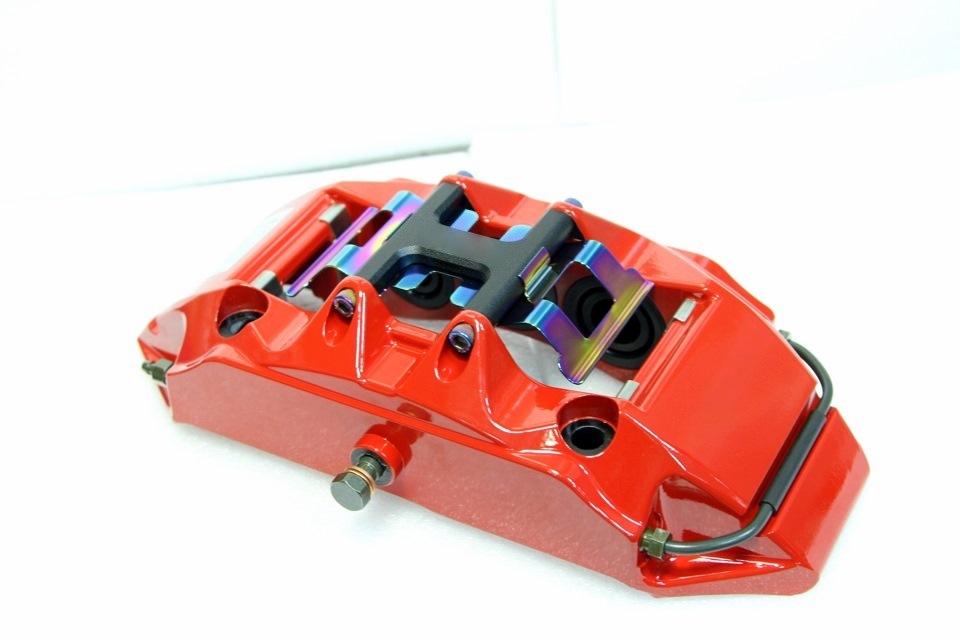

Составной суппорт HP-Brakes
У нас Вы всегда можете подобрать оптимальный вариант тормозной системы — идеально подходящий под разные условия эксплуатации.
