Домкрат и колесный ключ
(рукоятка домкрата) хранятся в
отсеке для хранения под
передним пассажирским
сиденьем. Откройте крышку
отсека для хранения для доступа к
этому оборудованию.
(1) Домкрат
(2) Колесный ключ
Инструкции по эксплуатации
домкрата
Домкрат предназначен только для
аварийной замены колеса.
Правильное хранение домкрата
предотвратит его “громыхание”
при движении автомобиля.
Выполнение инструкций по
эксплуатации домкрата уменьшит
риск получения травмы.
• Никогда не проводите
ремонт автомобиля на
полосе дороги или шоссе.
• Для замены шины всегда
съезжайте с дороги на
обочину. Домкратом можно
пользоваться на ровном,
твердом грунте. При
отсутствии твердого,
ровного места на обочине
обратитесь за помощью в
службу буксировки.
• Пользуйтесь специально
предназначенными для
домкрата местами спереди и
сзади автомобиля; никогда
не упирайте домкрат в
бамперы и любые другие
части автомобиля.
Hyundai H-1 (Grand Starex) 2016 года. Руководство — часть 87
При использовании домкрата
задействуйте стояночный тормоз.
4. При использовании домкрата
5. Запрещается находиться под
транспортным средством,
которое опирается на домкрат.
установки под рамой.
транспортного средства
основание домкрата должно быть
расположено вертикально и
должно находиться под точкой
подъема.
На транспортных средствах с
механической коробкой передач
включите передачу заднего хода,
на транспортных средствах с
автоматической коробкой передач
переведите рычаг в положение P.
9. Домкрат должен опираться на
прочную горизонтальную
поверхность.
10. Производитель домкрата.
11. Дата производства
❈ Фактическая наклейка домкрата на транспортном средстве может
отличаться от указанной на рисунке. Подробная спецификация
указана на наклейке, прикрепленной к домкрату.
Действия в непредвиденных случаях
Заявление о соответствии нормативам EC для домкрата
Действия в непредвиденных случаях
Служба буксировки
Если необходима аварийная букси-
ровка, рекомендуется пользоваться
услугами авторизованного дилера
HYUNDAI или коммерческой службы
техпомощи. Для предотвращения
повреждений автомобиля необходимо
правильно проводить процедуры
подъема и буксировки. Рекомендуется
использовать буксирные тележки для
колес или эвакуаторы.
Можно буксировать автомобиль,
оставив передние колеса на земле
(без буксирных тележек) и приподняв
задние колеса.
Подложите под задние колеса
буксирные тележки, если повреждены
какие-либо из нагруженных колес или
компонентов подвески, а также, если
автомобиль буксируется с задними
колесами на земле.
При использовании коммерческого
буксирного тягача и отсутствии
буксирных тележек подниматься
должна всегда задняя часть
автомобиля, а не передняя.
• Не буксируйте автомобиль
передом, оставив задние
колеса на земле, так можно
повредить автомобиль.
• Не буксируйте автомобиль с
помощью гибкой сцепки.
Используйте оборудование
для подъема колес или
эвакуаторы.
Действия в непредвиденных случаях
При аварийной буксировке
автомобиля без использования
буксирных тележек для колес:
1.
Переведите ключ зажигания в
положение ACC (Вспомогательное).
Установите рычаг переключения
передач в положение N (Нейтраль).
Снимите автомобиль со
стояночного тормоза.
Снимаемый буксирный крюк
(передний, при наличии)
1. Достаньте буксирный крюк из ящика
2. Снимите крышку буксировочного
отверстия переднего бампера,
повернув ее.
Установите буксирный крюк,
вкручивая его по часовой стрелке
до полного закрепления.
После использования вытащите
буксирный крюк и поставьте крышку
на место.
Действия в непредвиденных случаях
Убедитесь, что напряжение
внешней батареи равно 12 В, и
заземлите ее минусовой вывод.
2. Если внешняя батарея находится
на другом автомобиле, не
допускайте их соприкосновения.
Отсоедините все электрические
нагрузки, ненужные в данный
момент.
4. Присоедините кабели для запуска
двигателя от внешнего источника
(соединительные кабели) в точно
такой последовательности, как
показано на рисунке. Сначала
присоедините один конец
соединительного кабеля к
плюсовому выводу разряженной
аккумуляторной батареи (1), затем
присоедините другой его конец к
плюсовому выводу внешней
батареи (2).
— Аккумуляторная батарея
• Не допускайте открытого огня
или искр вблизи акку-
муляторной батареи. Она
выделяет газообразный
водород, который может
взорваться в их присутствии.
Во избежание серьезных травм и
повреждения автомобиля
исполняйте эти указания в
точности! Если вы не уверены,
как правильно выполнять
данную операцию, обратитесь за
квалифицированной помощью.
Автомобильные аккумуляторные
батареи содержат серную
кислоту. Она ядовита и обладает
коррозионным действием. При
запуске двигателя от внешнего
источника, надевайте защитные
очки и следите за тем, чтобы
кислота не попала на кожу,
одежду или автомобиль.
• Не пытайтесь запустить дви-
гатель от внешнего источника в
случаях замерзания или низкого
уровня электролита разряженной
батареи; она может разорваться
или взорваться.
— Аккумуляторная батарея
Никогда не пытайтесь проверить
уровень электролита в
аккумуляторной батарее,
поскольку это может привести к
ее разрыву или взрыву, опасному
получением тяжелой травмы.
Действия в непредвиденных случаях
Действия в непредвиденных случаях
Затем присоедините один конец
другого соединительного кабеля к
минусовому выводу внешней
батареи (3), а другой ее конец — к
твердой неподвижной
металлической части (например,
кронштейну подъема двигателя),
расположенной вдали от нее (4). Не
присоединяйте его к частям,
которые придут в движение после
начала проворачивания коленвала,
а также вблизи таких частей.
Не дотрагивайтесь концами
соединительных кабелей до чего-
либо, кроме соответствующих
выводов батарей и точек
заземления. Присоединяя кабели,
не наклоняйтесь над батареей.
5. Запустите двигатель от внешней
батареи и дайте ему поработать с
частотой вращения 2 000 об/мин,
после чего запустите двигатель от
разряженной батареи.
Если причина разряда вашей батареи
неясна, обратитесь к авторизо
ванному дилеру компании HYUNDAI
для проверки автомобиля.
Запуск двигателя буксировкой
Запрещается запускать двигатель,
толкая ваш автомобиль, оборудо
ванный ручной коробкой передач,
поскольку это может привести к
повреждению системы снижения
токсичности отработавших газов.
Таким способом нельзя запускать
двигатели автомобилей с авто
матической коробкой передач.
Следуйте инструкциям, приведенным
в этом разделе относительно запуска
двигателя от внешнего источника.
Никогда не буксируйте
автомобиль для запуска его
двигателя, поскольку в
результате резкого броска
вперед после запуска возможно
его столкновение с букси-
рующим автомобилем.
аккумуляторной батареи
Не соединяйте минусовые
выводы разряженной и внешней
аккумуляторных батарей. Это
может привести к перегреву и
растрескиванию разряженной
батареи, сопровождаемому
выбросом кислоты.
Действия в непредвиденных случаях
Действия в непредвиденных случаях
ЕСЛИ ДВИГАТЕЛЬ ПЕРЕГРЕВАЕТСЯ
Если указатель температуры
показывает на перегрев, происходит
снижение мощности, слышится
громкое гудение или стук, скорее
всего, перегрелся двигатель. В этом
случае следует:
При первой же безопасной
возможности съехать на обочину и
остановиться.
Установить рычаг переключения
передач в положение Р (для
автоматической коробки передач)
или на нейтраль (для ручной
коробки передач) и включить
стояночный тормоз. Выключить
кондиционер, если он работает.
Остановить двигатель, если
охлаждающая жидкость вытекает
под днище или из-под капота идет
пар. Нельзя открывать капот до
прекращения вытекания
охлаждающей жидкости и выхода
пара. Если нет признаков утечки
охлаждающей жидкости и пара,
оставить двигатель работающим и
проверить работу охлаждающего
вентилятора двигателя. Выключить
двигатель, если вентилятор не
работает.
Проверить наличие приводного
ремня водяного насоса. Если он на
месте, проверить его натяжение.
Если приводной ремень в
нормальном состоянии, проверить
радиатор, шланги и днище
автомобиля на наличие утечек
охлаждающей жидкости. (При
выключении работающего
кондиционера с него будет стекать
холодная вода. Это — нормально.)
Если порван приводной ремень
водяного насоса или происходит
утечка охлаждающей жидкости,
немедленно остановить двигатель и
обратиться за помощью к
ближайшему авторизованному
дилеру компании HYUNDAI.
6. Если невозможно установить
причину перегрева, подождите, пока
температура двигателя вернется к
норме. Затем, в случае утечки
охлаждающей жидкости, аккуратно
долейте ее в бачок, чтобы довести
уровень жидкости до половинной
отметки.
7. Осторожно продолжайте движение,
следя за появлением признаков
перегрева. Если перегрев
повторится, обратитесь за помощью
к авторизованному дилеру компании
HYUNDAI.
Чтобы избежать травмирования
во время работы двигателя,
держите волосы, руки и одежду
подальше от движущихся частей,
таких как вентилятор и
приводные ремни.
Не снимайте крышку радиатора
при горячем двигателе. Может
произойти выброс охлаждающей
жидкости из отверстия, что
приведет к сильным ожогам.
При значительной потере
охлаждающей жидкости,
указывающей на утечку в
системе охлаждения, необхо
Куда ставить домкрат на hyundai h1

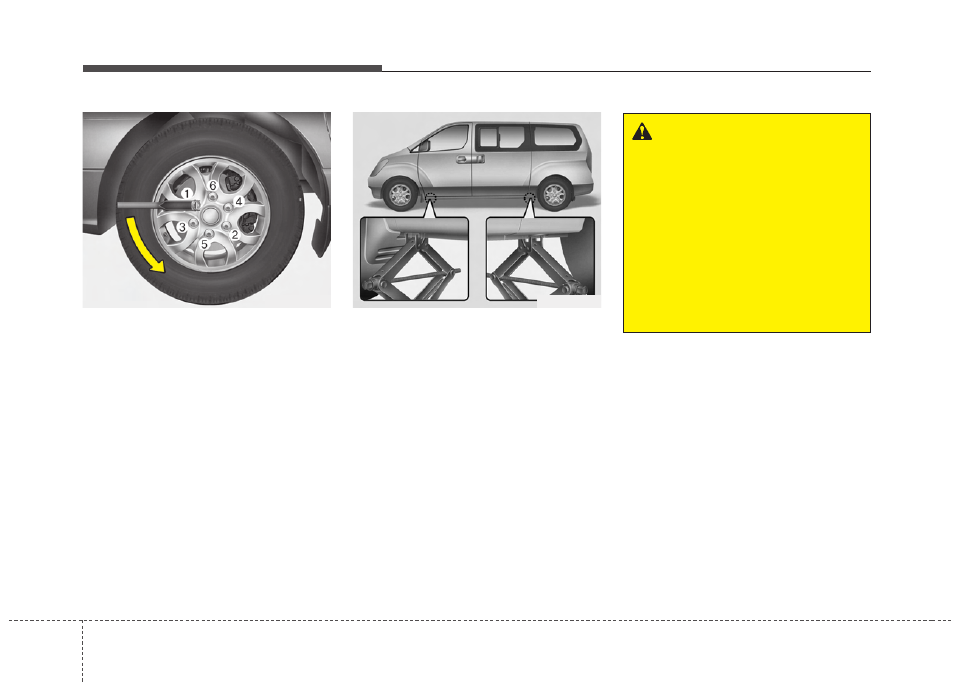

Ослабьте каждую колесную
гайку одним оборотом против
часовой стрелки, но не
откручивайте их до конца до
отрыва колеса от земли.
7. Установите домкрат в переднее
или заднее положение для
домкрата, ближайшее к
заменяемому колесу. Ставьте
домкрат в специально
предназначенных местах под
рамой. Места для установки
домкрата представляют собой
приваренные к раме пластины с
двумя выступами и
приподнятым краем для
контакта с домкратом.
— Место расположения
Для уменьшения риска
получения травмы не
используйте ничего, кроме
домкрата из комплекта
автомобиля, установленного
в специально предназ
наченном для него месте;
никогда не ставьте домкрат
под какой-либо другой
частью автомобиля.
Руководство Hyundai H-1 Grand Starex 2016 — страница 86
Hyundai H-1 (Grand Starex) 2016 года. Руководство — часть 86
Действия в непредвиденных случаях
Ослабьте каждую колесную
гайку одним оборотом против
часовой стрелки, но не
откручивайте их до конца до
отрыва колеса от земли.
7. Установите домкрат в переднее
или заднее положение для
домкрата, ближайшее к
заменяемому колесу. Ставьте
домкрат в специально
предназначенных местах под
рамой. Места для установки
домкрата представляют собой
приваренные к раме пластины с
двумя выступами и
приподнятым краем для
контакта с домкратом.
ОСТОРОЖНО-
расположения домкрата
Для уменьшения риска
получения травмы не
используйте ничего, кроме
домкрата из комплекта
автомобиля, установленного
в специально предназ-
наченном для него месте;
никогда не ставьте домкрат
под какой-либо другой
частью автомобиля.
Действия в непредвиденных случаях
8. Вставив рукоятку домкрата и
поворачивая ее по часовой
стрелке, поднимайте автомобиль
до тех пор, пока колесо не
оторвется от земли. Это
расстояние составляет примерно
30 мм (1,2 дюйма). Перед тем как
откручивать колесные гайки,
убедитесь в устойчивости
автомобиля и в отсутствии
возможностей его передвижения
или соскальзывания.
Ослабьте колесные гайки и
открутите их вручную. Плавно
снимите колесо со шпилек и
положите его плашмя, чтобы
оно не укатилось. Для установки
колеса на ступицу возьмите
запасное колесо, совместите
отверстия со шпильками и
надвиньте колесо на них. При
возникновении затруднений
слегка наклоните колесо и
совместите верхнее отверстие в
колесе с верхней шпилькой.
Затем покачайте колесо из
стороны в сторону и надвиньте
его на другие шпильки.
У колес могут быть острые
края. Чтобы не получить
тяжелую травму, обращай-
тесь с ними осторожно. Перед
установкой убедитесь в
отсутствии инородных тел на
ступице или на колесе
(например, грязи, смолы,
гравия и т.д.), что может
помешать прочному
соединению колеса со
ступицей.
Если что-то такое имеется,
уберите. При плохом
соприкосновении монтажных
поверхностей колеса и
ступицы возможно осла-
бление колесных гаек с
потерей колеса. Потеря
колеса может привести к
потере управления ав-
томобилем. Это может стать
причиной тяжелой травмы
или смерти.
Действия в непредвиденных случаях
Для переустановки колеса
придерживайте его на
шпильках, накрутите на них
колесные гайки и затяните их
вручную. Гайки следует
накручивать стороной с малым
диаметром внутрь. Для
уверенности в плотной посадке
подергайте колеса, затем
снова как можно сильнее
затяните гайки вручную.
11. Поворачивая колесный ключ
против часовой стрелки,
опустите автомобиль на
землю.
Затем установите ключ в
соответствии с рисунком и
затяните колесные гайки.
Следите, чтобы торцевая насадка
плотно обхватывала гайку. Не
вставайте на рукоятку ключа и не
удлиняйте ее трубой. Пройдите
колесо по кругу, затягивая каждую
гайку, пока все не будут плотно
затянуты. Затем дважды
проверьте затяжку каждой гайки.
После замены колес рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для проверки
системы.
Момент затяжки колесных гаек:
9 — 11 кгс м (65 — 79 фунт-фут)
При наличии манометра снимите
колпачок с ниппеля и проверьте
давление в шине. Если давление
ниже нормы, доедьте на
небольшой скорости до
ближайшей станции техобслу-
живания и накачайте шину до
нужного давления. Если оно
слишком высокое, доведите его до
нормы. После проверки и
корректировки давления в шине
не забывайте надевать колпачок
ниппеля. Без колпачка возможна
утечка воздуха из шины. При
потере колпачка ниппеля купите
новый и наденьте его как можно
скорее.
После замены шины закрепите
спущенное колесо в
предназначенном для него месте и
положите обратно на свои места
домкрат и инструменты.
Действия в непредвиденных случаях
Для предотвращения
“громыхания” домкрата, колесного
ключа и запасного колеса
складывайте их правильно.
У колесных шпилек и гаек
вашего автомобиля
метрическая резьба. Во время
снятия колеса проследите,
чтобы затем установить те
же самые гайки, а при их
замене — гайки с метрической
резьбой и аналогичным
типом фаски. Установка
гайки с неметрической
резьбой на шпильку с
метрической резьбой, или
наоборот, не обеспечит
надежного соединения колеса
со ступицей и испортит
шпильку так, что ее нужно
будет заменить.
Имейте в виду, что у
большинства колесных гаек
неметрическая резьба.
Будьте очень внимательны
при проверке типа резьбы
перед установкой купленных
впоследствии колесных гаек
или колес. Если сомневаетесь,
рекомендуем обратиться к
авторизованному дилеру
HYUNDAI.
Колесные шпильки
Повреждение шпилек может
приводить к потере их
способности удерживать
колесо. Это может привести к
потере колеса, столкновению
и тяжелым травмам.
Не отвечающее
требованиям давление в
шине запасного колеса
Как можно скорее после
установки запасного колеса
проверьте давление в шине.
При необходимости отрегули-
руйте его до заданного
значения. Обратитесь к
разделу 9 “Шины и колеса”.
Если спущeнa шина Hyundai H1 с 2007 года
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
не заводится Hyundai Wagon , неисправности Hyundai Wagon , мануал Hyundai Wagon , manual Hyundai Wagon , схема Hyundai Wagon , характеристики Hyundai Wagon , устройство Hyundai Wagon , ремонт Hyundai Wagon , аккумулятор Hyundai Wagon , не заводится Hyundai Van , неисправности Hyundai Van , мануал Hyundai Van , manual Hyundai Van , схема Hyundai Van , характеристики Hyundai Van , устройство Hyundai Van , ремонт Hyundai Van , аккумулятор Hyundai Van , не заводится Hyundai H1 , неисправности Hyundai H1 , мануал Hyundai H1 , manual Hyundai H1 , схема Hyundai H1 , характеристики Hyundai H1 , устройство Hyundai H1 , ремонт Hyundai H1 , аккумулятор Hyundai H1 , не заводится Hyundai Grand Starex , неисправности Hyundai Grand Starex , мануал Hyundai Grand Starex , manual Hyundai Grand Starex , схема Hyundai Grand Starex , характеристики Hyundai Grand Starex , устройство Hyundai Grand Starex , ремонт Hyundai Grand Starex , аккумулятор Hyundai Grand Starex
Если спущeнa шина
Домкрат и инструменты
Домкрат и колесный ключ (рукоятка домкрата) хранятся в отсеке для хранения под передним пассажирским сиденьем. Откройте крышку отсека для хранения, чтобы получить доступ к этому оборудованию.
- Домкрат.
- Колесный ключ (рукоятка домкрата).
Инструкции по эксплуатации домкрата
Домкрат предназначен только для аварийной замены колеса. Правильное хранение домкрата предотвратит его «громыхание» при движении автомобиля. Выполнение инструкций по эксплуатации домкрата уменьшит риск получения травмы.
Внимание!
Замена шин.
Никогда не проводите ремонт автомобиля на полосе дороги или шоссе.
Для замены шины всегда съезжайте с дороги на обочину. Домкратом можно пользоваться на ровном твердом грунте. При отсутствии твердого ровного места на обочине обратитесь за помощью в службу буксировки.
Пользуйтесь специально предназначенными для домкрата местами спереди и сзади автомобиля; никогда не упирайте домкрат в бамперы и любые другие части автомобиля.
Автомобиль может легко скатиться с домкрата и стать причиной серьезной травмы или смерти. Нельзя подсовывать какую-либо часть тела под приподнятый домкратом автомобиль, необходимо использовать опорные стойки.
Нельзя включать зажигание и запускать двигатель, пока автомобиль стоит на домкрате.
Никому нельзя оставаться в стоящем на домкрате автомобиле.
Убедитесь, что все дети находятся в безопасном месте вдали от дороги и от автомобиля, который собираются поднять домкратом.
Извлечение и хранение запасной шины
Запасное колесо хранится под автомобилем, сразу под багажным отделением. Для извлечения запасного колеса:
1. Откройте дверцу багажника.
2. Найдите пластмассовый колпачок шестигранного болта и снимите его.
3. Чтобы опустить запасное колесо, ослабьте болт колесным ключом. Поворачивайте ключ против часовой стрелки до соприкосновения запасного колеса с землей.
4. После соприкосновения запасного колеса с землей продолжайте поворачивать ключ против часовой стрелки и вытащите запасное колесо наружу. Не вращайте ключ слишком быстро, этим можно повредить контейнер для запасного колеса.
5. Вытащите из центральной части колеса фиксатор (1).
Чтобы разместить запасное колесо для хранения:
- Положите колесо на землю ниппелем вверх.
- Положите колесо под автомобиль и вставьте фиксатор через центр колеса.
- Поворачивайте ключ по часовой стрелке до щелчка.
Внимание!
Для предотвращения «громыхания» запасного колеса убедитесь, что фиксатор колеса хорошо центрирован. Иначе запасное колесо может выпасть из контейнера и стать причиной дорожно-транспортного происшествия.
Замена шин
1. Припаркуйтесь на ровном участке и надежно включите стояночный тормоз.
2. Передвиньте рычаг переключения передач в положение R (Задний ход) при ручной коробке передач или P (Парковка) при автоматической коробке передач.
3. Включите аварийную световую сигнализацию.
4. Достаньте из автомобиля колесный ключ, домкрат и запасное колесо.
5. Заблокируйте спереди и сзади колесо, диагонально противоположное месту установки домкрата.
Внимание!
Замена шины.
Для предотвращения движения автомобиля во время замены колеса всегда включайте ручной тормоз полностью и блокируйте колесо, диагонально противоположное заменяемому.
Рекомендуется подпирать колеса автомобиля тормозными колодками и не оставлять в нем никого при подъеме автомобиля домкратом.
6. Ослабьте каждую колесную гайку одним оборотом против часовой стрелки, но не откручивайте их до конца до отрыва колеса от земли.
7. Установите домкрат в переднее или заднее положение для домкрата, ближайшее к заменяемому колесу. Ставьте домкрат в специально предназначенных местах под рамой. Места для установки домкрата представляют собой приваренные к раме пластины с двумя выступами и приподнятым краем для контакта с домкратом.
Внимание!
Место расположения домкрата.
Для уменьшения риска получения травмы не используйте ничего, кроме домкрата из комплекта автомобиля, установленного в специально предназначенном для него месте; никогда не ставьте домкрат под какой-либо другой частью автомобиля.
8. Вставив рукоятку домкрата и поворачивая ее по часовой стрелке, поднимайте автомобиль до тех пор, пока колесо не оторвется от земли. Это расстояние составляет примерно 30 мм. Перед тем, как откручивать колесные гайки, убедитесь в устойчивости автомобиля и в отсутствии возможностей его передвижения или соскальзывания.
9. Ослабьте колесные гайки и открутите их вручную. Плавно снимите колесо со шпилек и положите его плашмя, чтобы оно не укатилось. Для установки колеса на ступицу возьмите запасное колесо, совместите отверстия со шпильками и надвиньте колесо на них. При возникновении затруднений слегка наклоните колесо и совместите верхнее отверстие в колесе с верхней шпилькой. Затем покачайте колесо из стороны в сторону и надвиньте его на другие шпильки.
Внимание!
У колес могут быть острые края. Чтобы не получить тяжелую травму, обращайтесь с ними осторожно. Перед установкой убедитесь в отсутствии инородных тел на ступице или на колесе (например, грязи, смолы, гравия и т. д.), что может помешать прочному соединению колеса со ступицей. Если что-либо подобное имеется, уберите. При плохом соприкосновении монтажных поверхностей колеса и ступицы возможно ослабление колесных гаек с потерей колеса. Потеря колеса может привести к потере управления автомобилем. Это может стать причиной тяжелой травмы или смерти.
10. Для переустановки колеса придерживайте его на шпильках, накрутите на них колесные гайки и затяните их вручную. Гайки следует накручивать стороной с малым диаметром внутрь. Для уверенности в плотной посадке подергайте колеса, затем снова как можно сильнее затяните гайки вручную.
11. Поворачивая колесный ключ против часовой стрелки, опустите автомобиль на землю.
Затем установите ключ в соответствии с рисунком и затяните колесные гайки. Следите, чтобы торцевая насадка плотно обхватывала гайку. Не становитесь на рукоятку ключа и не удлиняйте ее трубой. Пройдите колесо по кругу, затягивая каждую гайку, пока все не будут плотно затянуты. Затем дважды проверьте затяжку каждой гайки. После замены колес как можно скорее обратитесь к авторизованному дилеру компании Hyundai, чтобы затянуть колесные гайки на нужный момент затяжки.
Момент затяжки колесных гаек
Колесо из алюминиевого сплава: 90-110 Н · м (9-11 кгс · м).
При наличии манометра снимите колпачок с ниппеля и проверьте давление в шине. Если давление ниже нормы, поезжайте на небольшой скорости до ближайшей станции техобслуживания и накачайте шину до нужного давления. Если оно слишком высокое, доведите его до нормы. После проверки и корректировки давления в шине не забывайте надевать колпачок ниппеля. Без колпачка возможна утечка воздуха из шины. При потере колпачка ниппеля купите новый и наденьте его как можно скорее. После замены шины закрепите спущенное колесо в предназначенном для него месте и положите обратно на свои места домкрат и инструменты.
Внимание!
У колесных шпилек и гаек Вашего автомобиля метрическая резьба. Во время снятия колеса проследите, чтобы затем установить те же самые гайки, а при их замене – гайки с метрической резьбой и аналогичным типом фаски. Установка гайки с неметрической резьбой на шпильку с метрической резьбой или наоборот не обеспечит надежного соединения колеса со ступицей и испортит шпильку так, что ее нужно будет заменить.
Имейте в виду, что у большинства колесных гаек неметрическая резьба. Будьте очень внимательны при проверке типа резьбы перед установкой купленных впоследствии колесных гаек или колес. Если сомневаетесь, проконсультируйтесь у авторизованного дилера HYUNDAI.
Внимание!
Колесные шпильки.
Повреждение шпилек может приводить к потере их способности удерживать колесо. Это может привести к потере колеса, столкновению и тяжелым травмам.
Для предотвращения «громыхания» домкрата, колесного ключа и запасного колеса складывайте их правильно.
Внимание!
Не отвечающее требованиям давление в шине запасного колеса.
Как можно скорее после установки запасного колеса проверьте давление в шине. При необходимости, отрегулируйте его до заданного значения.
