Снятие и установка катушек зажигания — бензиновые модели
Внимание! Прежде чем приступать к выполнению процедуры ознакомьтесь с перечнем мер безопасности, изложенным в Разделе Основные сведения и меры безопасности !
Внимание! Прежде чем приступать к выполнению процедуры ознакомьтесь с перечнем мер безопасности, изложенным в Разделе Основные сведения и меры безопасности !
Детали установки катушек зажигания на двигателе серии 111 показаны на иллюстрации.

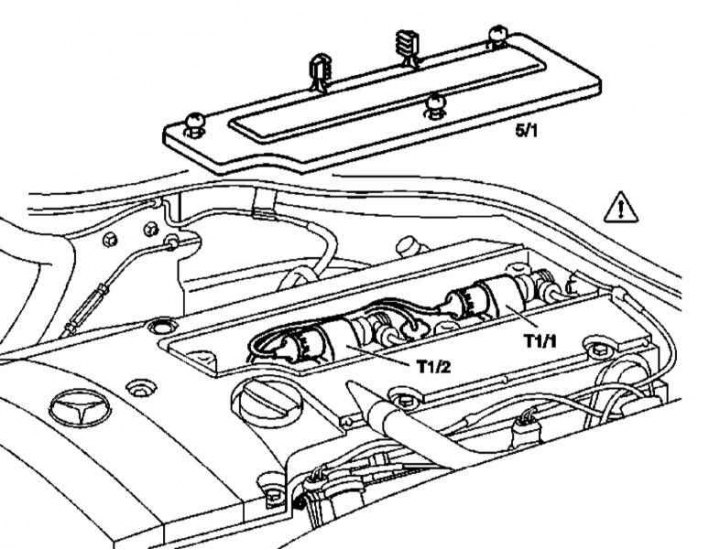

Детали установки сдвоенных модулей катушек зажигания на двигателе серии 111
5/1 — Крышка колодца под электропроводку катушек зажигания
Т1/1 — Модуль катушек зажигания цилиндров №№ 1 и 4
Т1/2 — Модуль катушек зажигания цилиндров №№ 2 и 3
М112 и 113

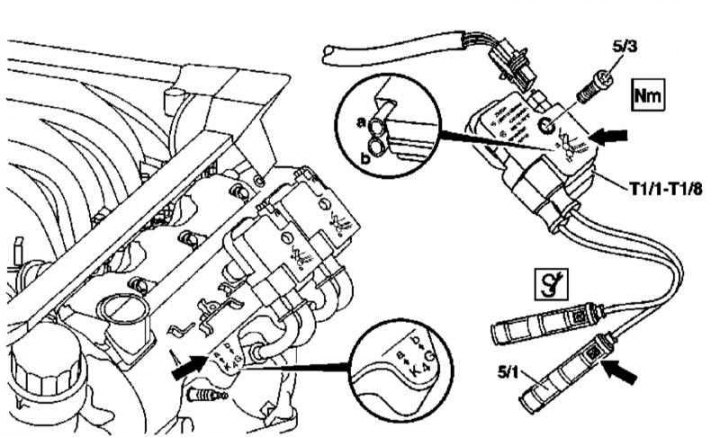

Детали установки катушек зажигания на двигателях серий 112 и 113 (на примере 8-цилиндрового двигателя)
5/1 — Наконечник свечного разъема; 5/3 — Болт; Т1/1 — Катушка зажигания цилиндра № 1; Т1/2 — Катушка зажигания цилиндра № 2; Т1/3 — Катушка зажигания цилиндра № 3; Т1/4 — Катушка зажигания цилиндра № 4; Т1/5 — Катушка зажигания цилиндра № 5; Т1/6 — Катушка зажигания цилиндра № 6; Т1/7 — Катушка зажигания цилиндра № 7; Т1/8 — Катушка зажигания цилиндра № 8; Стрелка — Идентификационная метка наконечника
1. Детали установки катушек зажигания на двигателях серий 112 и 113 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите панели отделки крышки головки цилиндров/воздухоочиститель.
3. Выверните крепежный боль (5/3).
4. Отсоедините электропроводку от соответствующей свечи зажигания (5/1).
5. Рассоедините контактный разъем электропроводки и снимите катушечную сборку (Т1/Х).
Проверка катушек M112. Обновление — замер новой катушки.
Решил поделиться, вдруг кому-то пригодится эта информация для анализа. Ну и заодно может кто поделится доп.информацией по подобным проверкам катушек. Как лучше? Какие результаты должны быть?
Может это и не самый точный вариант диагностики катушек зажигания, но как вариант первичной диагностики и осмотра думаю сойдёт. Осциллографом еще не обзавелся, кстати нужная вещь.
Решил сделать замеры сопротивления всех катушек и сравнить между собой.
Причина: подрагивание двигателя на ХХ, не смотря на то, что свечи ещё не так давно были заменены, как и ДМРВ, провода, заглушен ЕГР (т.к. заклинил), продувка бака в порядке, устранены явные места подсоса воздуха.
В итоге одна из катушек имеет отличительное от остальных 5 катушек значения.
А именно катушка 4 цилиндра приговорена к замене по прибытию новой. Как и катушка 5 цилиндра, так как имеет трещины и может пробивать на корпус и сливать потенциал, что явно не есть "гуд" для "дойч" авто.
Результаты замеров:
1. Все катушки прозваниваются от коннектора к выходам А и Б при постановке отрицательного щупа к пинам коннектора (все 3 пина) и положительного в выходам А и Б. Видимо схема внутри не совсем простая. Кроме катушки 4, она прозванивается с таким значением в независимости от положения щупов.
2. На катушке 4, замер равный 5,88 мОм произведен между выходом А (положительный щуп) и Б (отрицательный щуп). В обратную сторону бесконечность.
Обновление от 13.06.2020
Пришла наконец новая катушка, оказалась производства Словении, артикул на фото выше. Произвёл замеры сопротивления в аналогии с предыдущими, чтобы приблизительно сравнить имеется ли разница. Сравнивать наверное не правильно, так как артикул разный, но все же. Все замеры одинаковые за исключением — коннектор выход А, Б =
5,7 МОм. Видимо это результат улучшения, не зря артикул изменился. После замены эффект на лицо, работает движок равно. Осталось докупить ещё одну, для превентива.
КАК ПРОВЕРИТЬ КАТУШКУ ЗАЖИГАНИЯ МЕРСЕДЕС М112
Катушка зажигания является одной из ключевых частей двигателя Mercedes-Benz M112, которая отвечает за подачу электрического тока в свечи зажигания и, как следствие, за воспламенение топливовоздушной смеси. Поскольку процесс зажигания происходит при крайне высоких температурах, часто возникают проблемы с катушкой зажигания, и она требует проверки.
Проверка катушки зажигания M112 заключается в измерении ее сопротивления и проверке на наличие короткого замыкания. Для этого необходимо отключить катушку зажигания от свечи зажигания и при помощи мультиметра измерить сопротивление однополюсных контактов катушки зажигания. Обычно, правильное сопротивление составляет от 0.5 до 3 Ом, но уточняйте допустимые значения в инструкции по эксплуатации к вашему автомобилю.
Также следует проверить наличие короткого замыкания, размыкания или обрыва цепи катушки зажигания. Для этого необходимо проверить проводку и разъемы на предмет повреждений, а также следить за тем, чтобы катушка зажигания была подключена к своему разъему верно. Кроме того, необходимо убедиться, что питание подается на катушку зажигания на правильном уровне напряжения и что отверстие свечи зажигания не забито.
Если вы заметили какие-либо признаки того, что катушка зажигания не работает должным образом, следует заменить ее на новую. В случае некоторых моделей Mercedes-Benz M112 катушка зажигания представляет собой компактную узкую катушку, в то время как другие модели имеют катушку зажигания вытянутой формы. Тем не менее, процесс замены катушки зажигания не является сложной процедурой и может быть выполнен даже начинающим автомобилистом.
Пропуски зажигания и воспламенения на примере Мерседес МЛ с двигателям м112
Проверка катушки и свечной проводки с мотора M113.
Как правильно снимать наконечники свечей зажигания двигатель Mercedes M 112
как проверить катушку зажигания мультиметром BOSCH 0 221 503 035 показания новой катушки
Как проверить катушку зажигания автомобиля , предварительное тестирование с помощью мультиметра.
Сильно троил двигатель. Думал проблема в катушке. Оказалось всё намного проще.
7.1.6. Снятие и установка катушек зажигания, — бензиновые модели
Детали установки катушек зажигания на двигателе серии 111 показаны на иллюстрации.
М112 и 113
- Детали установки катушек зажигания на двигателях серий 112 и 113 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите панели отделки крышки головки цилиндров/воздухоочиститель.
- Выверните крепежный боль (5/3).
- Отсоедините электропроводку от соответствующей свечи зажигания (5/1).
- Рассоедините контактный разъем электропроводки и снимите катушечную сборку (Т1/Х).
- Установка производится в обратном порядке.
