Re: Снять фары головного света.
Снять фары несложно, каждая держится на трех болтах.
НО. Для этого нужно снять бампер. А это уже сложнее
1. Снимаешь решетку радиатора — она держится на 4-х пистонах.
2. Под решеткой еще 3 пистона таких же — их тоже вынимаешь, потом вставляешь обратно, но не до конца. Они нужны, чтобы бампер не упал
3. Снимаешь переднее колесо, не важно которое — все равно придется снять оба)))
4. Снимаешь переднюю часть подкрылка — это 2 пистона в арке и 3 самореза под бампером снизу.
5. Откручиваешь болт головкой на 10 — он в арке, где бампер с крылом соединяется, в кромке бампера под ключ прям вырез есть.
6. Еще под бампером есть 3 таких "анкера" под шлицевую отвертку, железные. Их поворачиваешь в любую сторону и они достаются.
7. Самое сложное. Торцы бампера держатся за крыло такими белыми петлеобразными защелками. Их 2 штуки с каждой стороны. Доступ изнутри крыла под брызговиком. Для этого и надо снять колесо. Они стоят горизонтально, их нужно повернуть вертикально и бампер с этой стороны отвалится, если вторая часть п.3 не выполнена )))
8. Все то же самое делаешь с другой стороны.
9. Снимаешь бампер, отстегиваешь разъемы ПТФ (если есть), рядом с ними еще какие-то непонятные фишки, их просто выдергиваешь и все.
10. Снимаешь фары. Тут уже все понятно будет чего и как
Я щас в гараже, только что поставил бампер на место. Менял ДХО — проработали, собаки, полтора года и начали дохнуть по очереди.
Косяковые торцевые крепления сфоткал, но пока не могу в гараже найти шнурок, чтоб в комп скинуть фотки, так что позже.
Внешние осветительные приборы — снятие и установка
1. Снимите решетку радиатора, как описано в главе 11.
2. Снимите указатель поворота, как описано ниже в этом параграфе.
3. Выверните три болта и снимите фару (рис. 7.3).

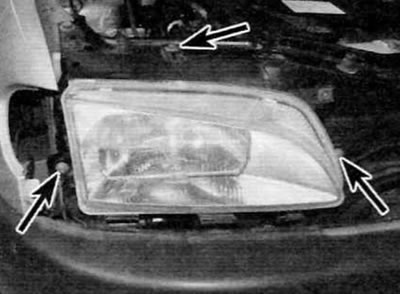

Рис. 7.3. Выверните три болта (отмечены стрелками) и снимите фару
4. Рассоедините электрические разъемы электродвигателя коррекции наклона света фары и лампы фары и снимите фару с автомобиля (рис. 7.4).

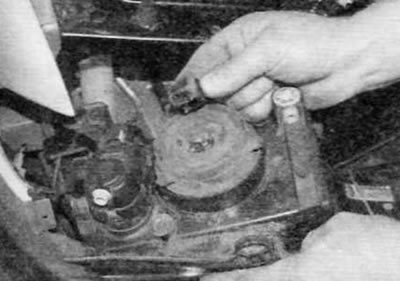

Рис. 7.4. Рассоедините электрические разъемы и снимите фару (ранние модели)
5. При желании электродвигатель можно снять с фары после подъема выступа и поворота электродвигателя на 90°, чтобы высвободить его. После высвобождения электродвигателя вытяните шаровой шарнир стержня корректора из гнезда в задней части фары (рис. 7.5, а, б).

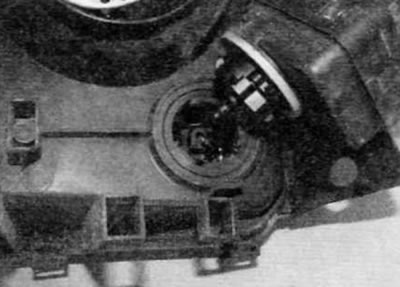

Рис. 7.5, а. Для снятия электродвигателя приподнимите выступ и поверните электродвигатель на 90°.

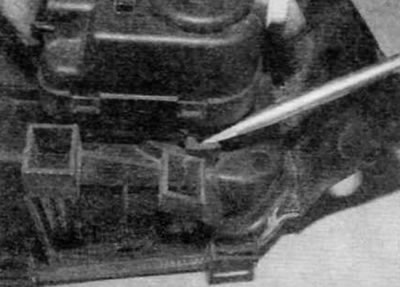

Рис. 7.5, б. . затем извлеките шаровой шарнир стержня корректора из гнезда на фаре (ранние модели)
6. Для установки электродвигателя поверните с помощью внутреннего шестигранного ключа ручной корректор высоты, чтобы полностью выдвинуть стержень корректора. Для обеспечения возможности настройки исходного положения после установки подсчитайте число оборотов корректора, необходимое для полного выдвигания стержня. Введите шаровой шарнир в гнездо на фаре, а затем установите и закрепите электродвигатель. Верните ручной корректор высоты в положение, отмеченное перед снятием.
7. Состыкуйте электрические разъемы и расположите фару в штатном положении. Вверните болты крепления фар и надежно затяните их.
8. Остальная часть установки выполняется в последовательности, обратной снятию. В заключение при ближайшей возможности проверьте регулировку фар.
Модели выпуска после сентября 2002 г.
9. Снимите передний бампер, как описано в главе 11.
10. Выверните нижние внутренние и внешние винты крепления фары и верхний винт (рис. 7.10, а—в).

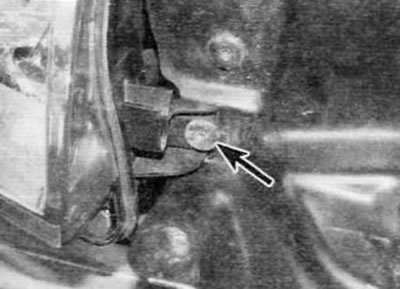

Рис. 7.10, а. Выверните нижний внутренний винт (отмечен стрелкой).
Рис. 7.10, б. . нижний внешний винт (отмечен стрелкой).

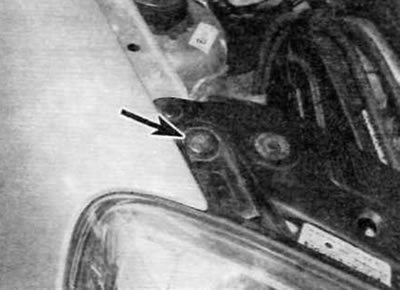

Рис. 7.10, в. . и верхний винт (отмечен стрелкой) крепления фары (поздние модели)
11. С помощью маленькой отвертки слегка приподнимите верхний опорный рычаг, чтобы отцепить стопорную лапку, и снимите фару (рис. 7.11).

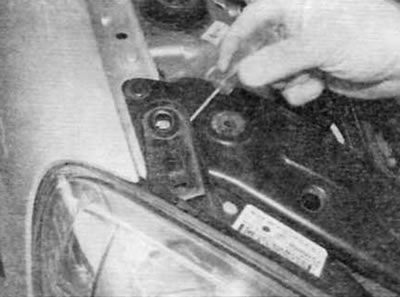

Рис. 7.11. Слегка приподнимите верхний опорный рычаг, чтобы отцепить стопорную лапку, и снимите фару (поздние модели)
12. Рассоедините электрический разъем и снимите фару с автомобиля.
13. Установка выполняется в последовательности, обратной снятию. В заключение при ближайшей возможности проверьте регулировку фар.
Передние указатели поворота
14. Процедура описывается как часть процедуры замены лампы в параграфе 5.
Боковые повторители указателей поворота
15. Процедура описывается как часть процедуры замены лампы в параграфе 5.
Противотуманные фары
16. Полностью затяните стояночный тормоз. Приподнимите переднюю часть автомобиля и установите под нее надежные опоры (см. «Подъем и установка автомобиля на опоры»).
17. Выверните винты и для получения доступа к противотуманной фаре частично снимите локер арки переднего колеса.
18. Рассоедините электрический разъем противотуманной фары.
19. Выверните три болта крепления,противотуманной фары и извлеките фару из переднего бампера.
20. Установка выполняется в последовательности, обратной снятию.
Задние фонари в сборе
21. Процедура описывается как часть процедуры замены лампы заднего фонаря в сборе в параграфе 5.
Верхний стоп-сигнал
Модели с поднимаемой дверью багажного отделения
22. Процедура описывается как часть процедуры замены лампы в параграфе 5.
Модели с двухстворчатой дверью багажного отделения
23. Снимите патрон лампы, как описано в процедуре замены лампы в параграфе 5.
24. Выверните два винта и снимите фонарь с двери (рис. 7.24).

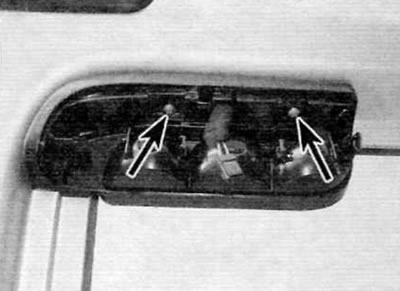

Рис. 7.24. Выверните два винта (отмечены стрелками) и снимите верхний стоп-сигнал (модели с двухстворчатой дверью багажного отделения)
25. Установка выполняется в последовательности, обратной снятию.
Освещение номерного знака
Модели с поднимаемой дверью багажного отделения
26. Между фонарем освещения номерного знака и пластмассовым внешним молдингом, расположенным выше, имеется очень немного места для снятия рассеивателя фонаря. Настоятельно рекомендуется сначала снять панель отделки двери багажного отделения (см. главу 11). Затем отверните три гайки и снимите внешний молдинг (рис. 5.51). Доступ к гайкам возможен через отверстия на внутренней стороне двери багажного отделения.
27. Через проем в двери багажного отделения нажмите на выступы и вытолкните фонарь из двери (рис. 7.27). Рассоедините электрический разъем и снимите фонарь.

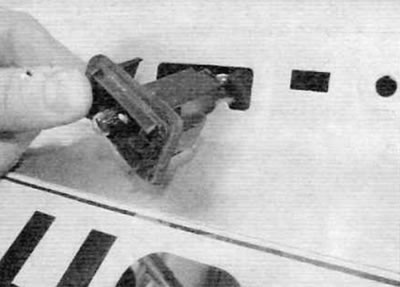

Рис. 7.27. Нажмите на выступы и вытолкните фонарь освещения номерного знака (модели с поднимаемой дверью багажного отделения)
28. Состыкуйте электрический разъем и вставьте фонарь на штатное место.
29. Установите внешний молдинг и панель отделки двери багажного отделения.
Модели с двухстворчатой дверью багажного отделения
30. Процедура описывается как часть процедуры замены лампы в параграфе 5.
Peugeot Partner (B9). Руководство — часть 311
Отвернуть болты (1).
Отделите : Верхняя поперечина (2).
ПРИМ ЕЧАНИЕ : Отделите : Трубка заправки жидкости для стеклоомывателя (Только с правой стороны ).
Отвернуть болты (4).
Освободить фару (3).
Отсоедините разъем ( в «a»).
Снять фару (3).
2. У становка
Установка производится выполнением операций по снятию в обратном порядке.
Затяните :
Затянуть болты (1) моментом 2 ± 0,4 дНм
Затянуть болты (4) моментом 0,8 ± 0,2 дНм
У становите на место передний бампер
Подсоедините обратно аккумуляторную батарею
В случае замены :
Отрегулируйте фары
Проверьте функционирование электрооборудования.
ЗАМ ЕНА : К РОНШ ТЕЙН К РЕПЛЕНИЯ ФАРЫ
ОБЯЗАТЕЛЬНО :
Соблюдайте чистоту и правила безопасного выполнения работ
ВНИМ АНИЕ : Проверьте, чтобы фара не была повреждена сверх допустимых разрезов ; В противном
случае, заменить фару .
1. Предварительная операция
2. Необходимые детали
ПРИМ ЕЧАНИЕ : Предусмотрено 2 ремонтных комплектов (с левой и правой стороны).
