Снятие(замена) стартера на X16XEL
Случилась опять беда со стартером, в один прекрасный момент от просто отказал.Так как он мне уже парил мозги, я психанул и купил на разборе другой стартер.
Первый раз когда его снимал — потратил кучу времени, но после третьего раза все прошло очень быстро.
Короче, о самом процессе:
заехал на эстакаду, снял клемму с аккумулятора, нырнул под авто, снял защиту и вот он виновник торжества
достать его можно только с низу авто
Держится он на :снизу болт, с верху шпилька

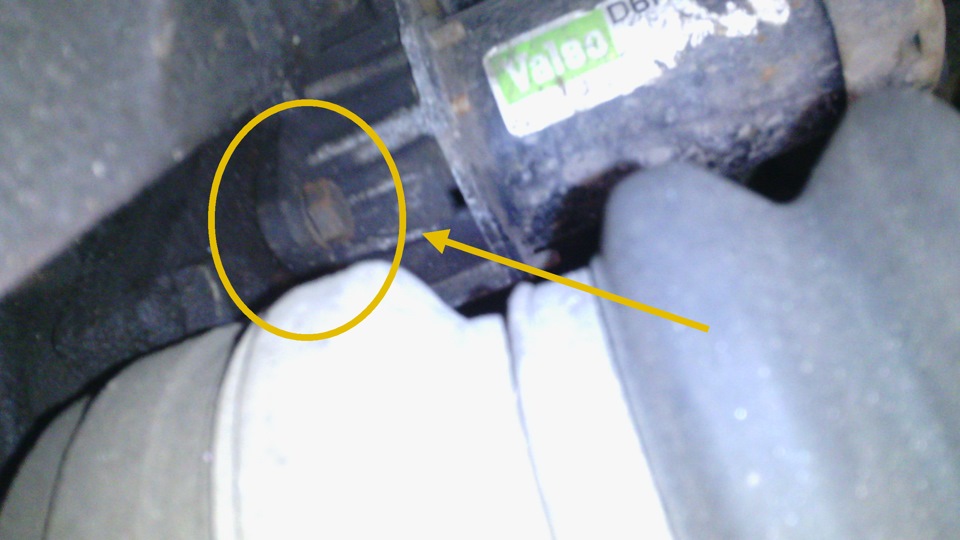

нижний болт

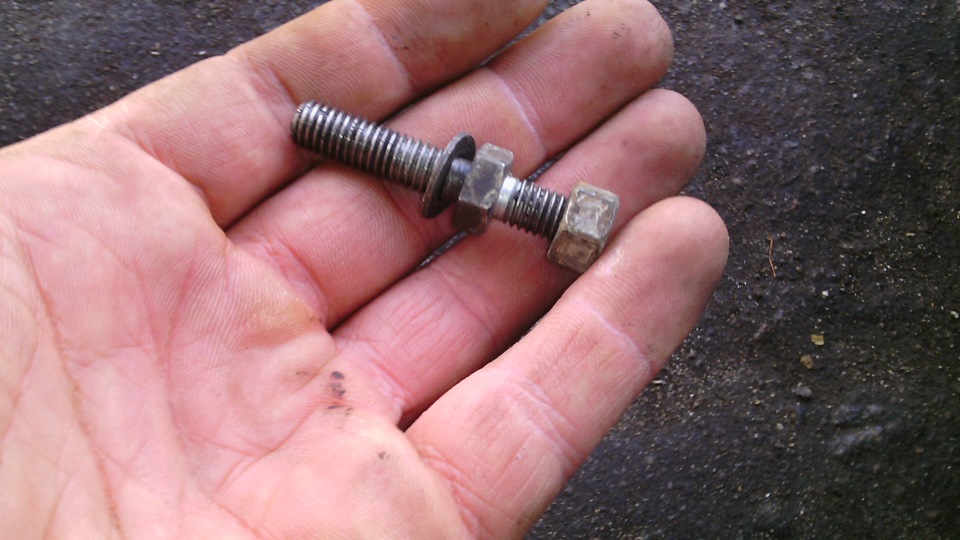

а с везу вот такая шпилька
к этой шпильке ещё прикручен провод, то есть сначала нужно открутить гайку и снять провод, а затем уже откручивать саму шпильку(и этот процесс нужно делать на ощупь с помощью удлинителя с головкой на 13-ть и трещётки)
вот так примерно будет стоять удлинитель
Когда стартер будет откручен, нужно будет открутить провода
Ну вот и все, стартер у вас в руках.Причиной не работы моего было вот в чём

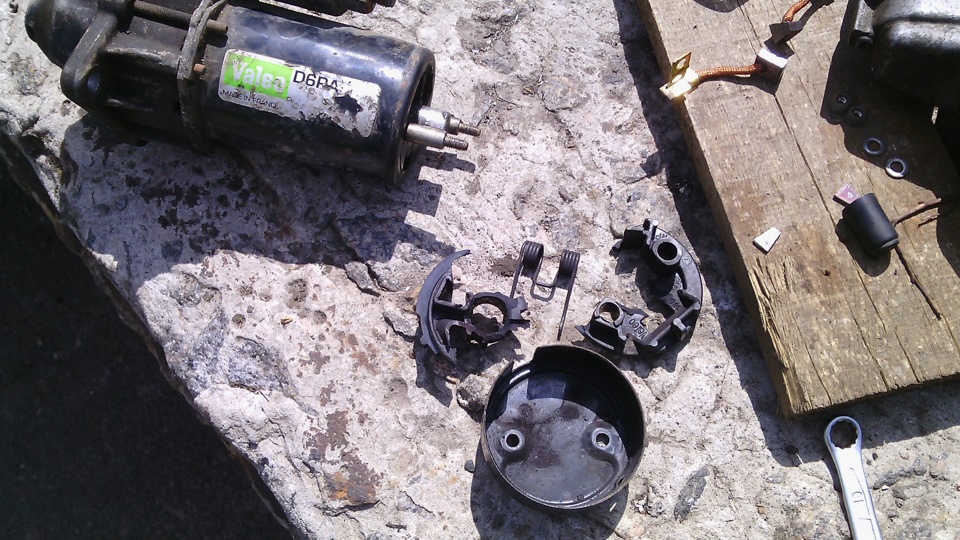

развалилась та хренотень где щетки стоят
Самый гемор здесь открутить и вкрутить шпильку крепления стартера.
Спасибо, что зашли ко мне, всем дорог без ям.
Как снять стартер на Опеле
Правильная работа двигателя зависит от многих факторов, в том числе от исправности стартера. Этот узел автомобиля переносит большие нагрузки, потому важно контролировать его состояние при каждом техосмотре.
Предпосылками для диагностики или ремонта механизма станут следующие ситуации:
- при повороте ключа в зажигании ничего не происходит;
- после запуска зажигания через несколько секунд происходит его отключение;
- при включении зажигания ключом слышен звук поворота инжектора, однако машина не заводится;
- при повороте в замке зажигания или при уже включенном моторе раздается сильный шум или слышен скрежет.
Однако причина неисправности может заключаться не только в самом пусковом устройстве. Можно провести самостоятельно небольшую диагностику механизмов на Опеле Астра и других моделях:
- стоит проверить места подключения проводов, возможно нет соединения между аккумулятором и стартером;
- если все подключения в порядке, нужно включить фары и проконтролировать звуковые сигналы. Тусклый или моргающий свет, тихий клаксон свидетельствуют о разряженном аккумуляторе. Стоит поставить его на подзарядку или попросить «прикурить» у других автомобилистов, тогда стартер сработает и машина заведется;
- на отдельных моделях автомобиля можно попробовать снять провода с выводов замка зажигания и быстро приложить их друг к другу. Если пусковой механизм сработал, проблема заключается в замке зажигания.
Если вышеперечисленные способы не помогли, причина неисправности заключается в самом устройстве. Придется проходить ТО и менять его. Лучше доверить этот ремонт профессионалам. Однако, при желании, можно заняться ремонтом и заменой деталей самостоятельно.
Как снять стартер на Опеле?
В большинстве моделей Опеля Вектра, Астра, Зафира и других стартер находится сзади мотора под турбиной, над правой полуосью.
Для проведения работ понадобится гараж с ямой или эстакадой. Перед началом ремонта автомобиль необходимо загнать на возвышение, хорошо зафиксировать ручным тормозом.
Сначала нужно обесточить автомобиль — для этого снимают аккумуляторную батарею и подставку для нее. Делать это удобнее сверху, их открытого капота. Снимать эти устройства обязательно, поскольку со стороны аккумулятора находится болт, фиксирующий верхний угол пускового механизма.
После снятия АКБ владельцы Опелей Вектра Б рекомендуют откручивать сразу два болта по краям. Это стоит сделать, чтобы снять фиксирующую пластину. Она закрепляет жгуты проводки, которая идет на генератор, гидроусилитель или датчик масла, а также стартер. Стоит проверить состояние жгута заранее, потому что рядом расположены коллектор и турбина. Они могут повредить обмотку проводов, что также становится причиной поломок устройств. Также стоит запомнить или для надежности сфотографировать принцип укладки жгута. Ошибки во время обратной сборки могут привести к возгораниям, если обмотка будет касаться корпуса коллектора. Проследите, чтобы была правильно закреплена фиксирующая провода турбина или хомут.
Когда все болты откручены, можно приступать к демонтажу воздушного фильтра. Сначала нужно демонтировать патрубки, идущие к турбине. Потом необходимо полностью снять генератор, так можно открыть доступ к пластине, которая крепит заднюю часть стартера. Сама пластина состоит из двух частей, которые фиксируются по бокам болтами. Их аккуратно отвинчивают, а затем по частям снимают фиксатор.
Правую полуось снимают заранее, иначе она будет мешать при демонтаже гаек и клемм на самом пусковом устройстве и аккумуляторе. Если этого не сделать, гайки придется откручивать вслепую. Демонтаж этой полуоси на Опеле Синтра займет не более получаса. После демонтажа необходимо открутить болт крепления, это удобнее делать снизу, из ямы. Там же снимают минусовую клемму АКБ и обе клеммы стартера.
После снятия минусовой клеммы откручивают пластину, которая фиксирует заднюю часть стартера. Она крепится с помощью двух гаек, навинченных на шпильки. Болты пластины находятся на коллекторе в верхней части и на блоке двигателя — в нижней.
После всех работ по демонтажу останется только открутить нижний болт, который фиксирует стартер на Опеле Зафира В. Перед снятием пусковое устройство нужно аккуратно провернуть, чтобы были хорошо видны клеммы. Когда они будут повернуты в удобное положение, их снимают, поднимают жгут проводов вверх и аккуратно спускают стартер вниз и вынимают его. Не забывайте предварительно выкрутить из клемм все провода, иначе можно повредить электрику.
В новых моделях Опелей стартер крепится немного ниже — его удобно доставать из ямы. Для демонтажа достаточно снять защиту дна и открутить боковые болты на устройстве.
Стартер Опель Вектра Б:где находится, как снять, замена
Отпустите 2 гайки и отсоедините держатель жгута электропроводки, отведите жгут в сторону. На двигателе Z19DTH выверните шпильки стартера.
Опустите автомобиль на колеса, отсоедините расширительный бачок и отведите его в сторону. На двигателе Z19DTH отсоедините 2 шланга системы охлаждения и отсоедините жгут электропроводки стартера и генератора.
Выверните 2 верхних крепежных болта см. Выверните верхний болт крепления стартера и поднимите автомобиль на подъемнике. Снимите защиту картера и систему выпуска отработавших газов.
11.18 Снятие и установка стартера
Выверните 2 болта, ослабьте крепежную гайку и снимите экран стартера. Рассоедините разъем см.
Ослабьте верхний крепежный болт, выверните нижний болт и отсоедините опору выпускного коллектора. Отпустите 3 гайки и отсоедините электропроводку стартера. Выверните нижние шпильки, осторожно отведите вверх кожух кабельных каналов генератора и извлеките стартер из двигательного отсека.
Установка производиться в обратном порядке. Процедура снятия стартера практически совпадает с описанной процедурой снятия генератора, за исключением следующих особенностей: Ниже приведен общий принцип функционирования стартера.
Стартер представляет собой электромотор постоянного тока со смешанным возбуждением и установленным снаружи электромагнитным тяговым реле. Стартер состоит из корпуса или статора с обмотками возбуждения, якоря с обгонной муфтой, крышки со щеткодержателями и тягового реле.
При включении стартера через обмотку тягового реле начинает протекать ток от аккумуляторной батареи. Якорь реле втягивается и контакты где находится стартер на опель вектра а. Одновременно якорь реле через приводной рычаг обеспечивает выдвижение шестерни с обгонной муфтой, при этом ступица муфты поворачивается на винтовых шлицах вала якоря стартера и поворачивает также и шестерню, что облегчает ввод последней в зацепление с зубчатым венцом маховика.
Через замкнутые контакты тягового реле проходит ток, питающий обмотки статора и якоря и якорь стартера начинает вращаться вместе со ступицей и обгонной муфтой. Обязательная профилактика каждые 25 — 30 тыс.
Vectra Club Russia
Устал платить за штрафы? Выход есть! Забудьте о штрафах с камер! Подробнее по ссылке.
Абсолютно легально статья Стартер — общая информация, снятие, установка и проверка Общая информация 1. Система запуска состоит из стартера, аккумуляторной батареи, выключателя зажигания, тягового реле и соединительной электропроводки. В зависимости от модели могут устанавливаться стартеры различных марок.
Ниже приведен общий принцип функционирования стартера.
Опель Вектра Сигнум, Ц. Стартер — общая информация, снятие, установка и проверка
Стартер представляет собой электромотор постоянного тока со смешанным возбуждением и установленным снаружи электромагнитным тяговым реле. Стартер состоит из корпуса или статора с обмотками возбуждения, якоря с обгонной муфтой, крышки со щеткодержателями и тягового реле. При включении стартера через обмотку тягового реле начинает протекать ток от аккумуляторной батареи.
Стартер Opel Vectra B
Система пуска автомобиля Opel Vectra B состоит из аккумуляторной батареи, выключателя зажигания, реле, электропроводки и непосредственно самого пускового устройства. Стартер Опель Вектра Б обеспечивает вращение двигателя со скоростью 300 об/мин, что достаточно для завода.
Оригиналы и заменители
В зависимости от модификации Опель Вектры Б, на машину устанавливаются различные стартеры (цена примерная, в рублях):
- GENERAL MOTORS 90444193 — 21000;
- VALEO 438014 — 9000;
- DELTA AUTOTECHNIK A16280 — 7500;
- DELTA A16280 — 6000;
- UNIPOINT STR2032 — 5800;
- MAGBETI MARELLI MSRC727 — 5200;
- DOMINANT OP12020162 — 5000;
- AMDEL212 AMD — 4300;
- BLUELINE 01-4995 — 4000;
- DEXEL XST1158 — 4000;
- MOTORHERZ STB0802RB — 3900;
- OSSCA 04288 — 3700
- KRAUF STB0727 — 3300.
Демонтаж
Отличается в зависимости от типа двигателя:
- бензиновый 1.6 л — нужно снимать шину заземления с верхнего крепёжного болта стартера, устройство тянуть из-под машины;
- бензиновые 1.8 и 2.0 л — надо снимать кронштейн поддержки впускного коллектора, пускатель вытаскивается из нижней части моторного отсека;
- дизельный 1.7 л — обычное снятие;
- дизельный 2.0 л — снимается глушитель, теплоизоляционный экран стартера и кронштейн поддержки впускного коллектора, а также поддержка задней части пускового устройства.
Характерная неисправность
Проблем со стартером бывает довольно много, но именно этот случай как нельзя лучше подходит под Опель Вектру Б. Когда на этой машине портится пусковое устройство, двигатель заводится «на горячую» через раз. В холодном состоянии ключ берёт мгновенно. Данная неисправность особенно неприятна, потому что не ожидаешь, когда и где это произойдёт.
Решение тут единственно верное — снятие и ремонт. Алгоритм пошаговых действий приведён ниже:
- поднять машину на эстакаду, яму или подъёмник;
- вывернуть первый болт ключом 17 М;
- далее на ощупь снимаются плюсовые провода — 10 и 13 М;
- раздвинуть проводку двигателя, на ощупь отвернуть рожковым ключом на 19 М второй задний болт — на некоторых модификациях Opel Vectra B найти его крайне сложно;
- вытащить устройство.
Дальше устройство пуска разбирается, дефектуется, очищается и заново собирается. Перед установкой на машину устройство обязательно проверяется на аккумуляторе.
