Рассухарить клапана что это

Универсальный рассухариватель клапанов "Свободные руки".

Сухари предназначены для фиксации пружин клапана. Процедура снятия сухарей — рассухаривание, а их установка — засухаривание. Рассухаривание очень часто требуется во время ремонта и обслуживания ГБЦ. Различают правильные и неправильные методы осуществления этой процедуры.
Неправильный метод был популярен из-за отсутствия специального инструмента. Сухари освобождались при помощи молотка и обрезка трубы — ударом по верхней тарелке клапанной пружины. Этот способ можно назвать варварским, так как он часто приводит к травмам, утере сухарей и нарушению геометрии клапана. Выбивание (особенно без соответствующих навыков и опыта) способно даже погнуть стержень клапана, имейте это ввиду! Но дело даже не в том, что при текущем ассортименте специнструмента нет никакой необходимости обращаться методу выбивания. Самое главное — этим способом попросту невозможно провести обратную процедуру — засухаривание!
Осуществлять засухаривание и рассухаривание лучше всего при помощи специальных приспособлений.
После того как я отколол кусок зуба с помощью ВАЗовсткого рассухаривателя, я задумался не только о своём здоровье, но и удобстве в работе. Причём как на снятой ГБЦ так и на двигателе. И обязательным дополнением его универсальности — возможность переставить его на кантователь ГБЦ (в скором времени), а также свободные руки при работе.
После исследований интернета на эту тему, мне приглянулся вот этот:

TOPTUL

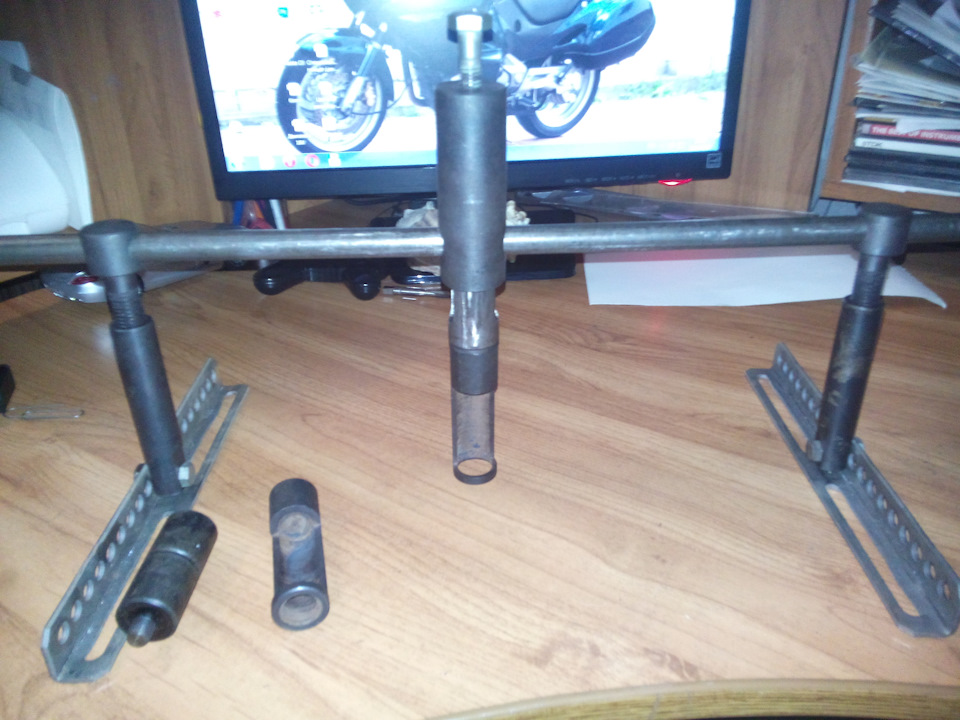

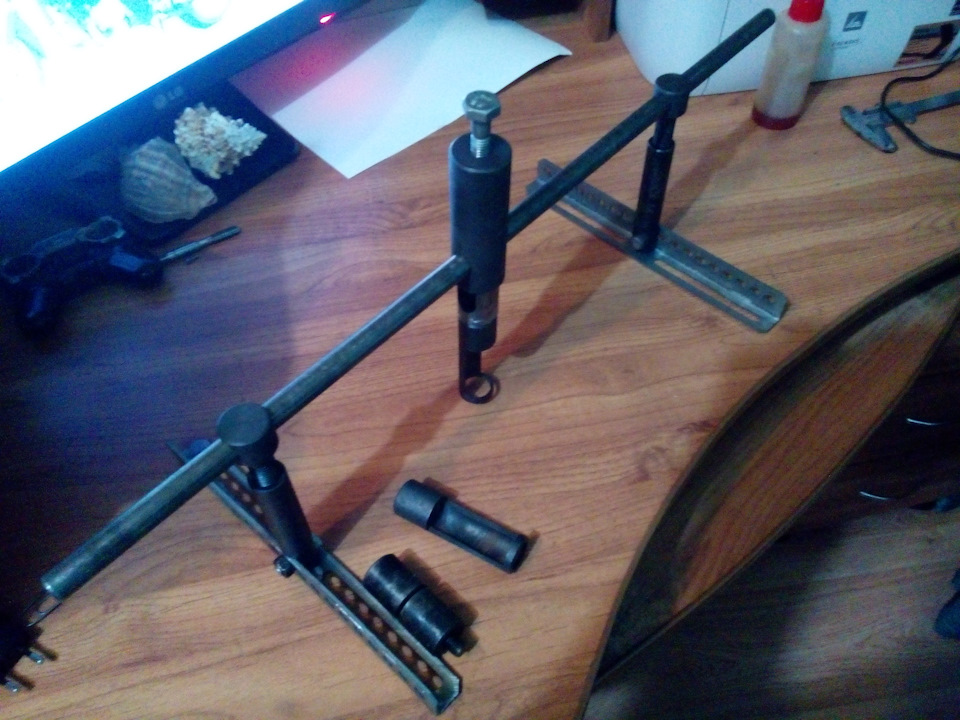

Благодаря наличию в конструкции опор для закрепления на ГБЦ, инструмент может применяться для рассухаривания различных видов наиболее распространенных двигателей. Отсюда и название — универсальный.

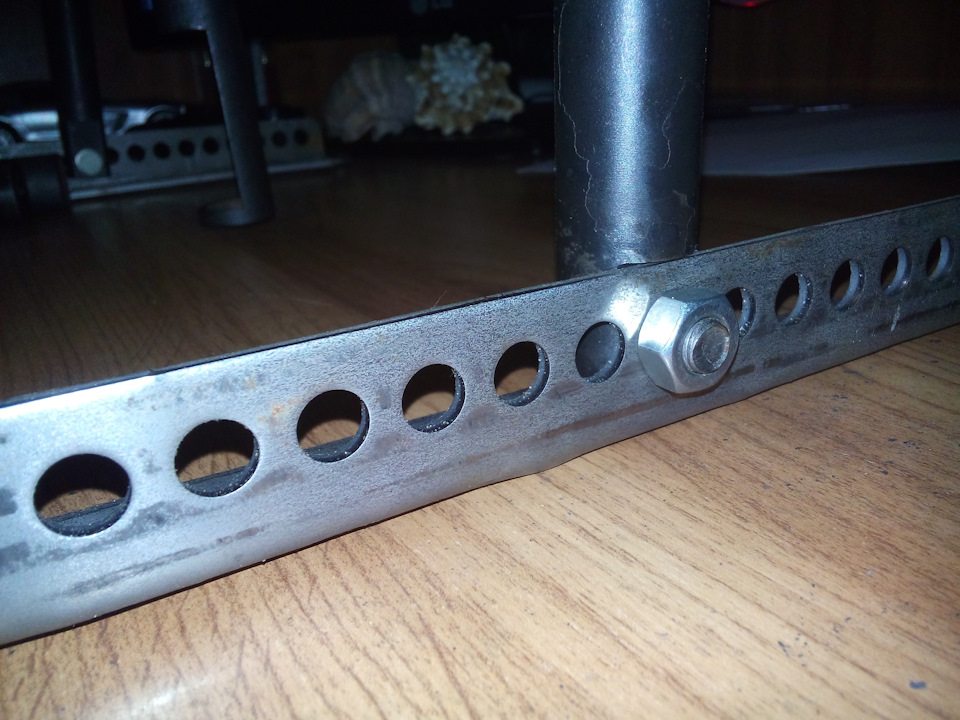

Закрепляем опоры на ГБЦ, после чего устанавливаем на них штангу, по которой будет перемещать нажимная втулка. С помощью втулки осуществляем давление на тарелку пружины клапана, что позволит рассухарить его. Достаточно просто и эффективно, не правда ли?
Преимущества:
рассухаривание без снятия ГБЦ; подходит для большинства 8-, 12-, 16- и 24-клапанных двигателей;
Недостатки:
несмотря на свое название, подходит далеко не для всех двигателей, но мне это и не нужно — автосервис открывать не собираюсь и гаражный тоже.

Не буду лукавить, чертежи перечертил у этого человека www.drive2.ru/l/6943161. От себя немножко подправил некоторые размеры и добавил прочности термичкой. Также на драйве есть похожий принцип действия www.drive2.ru/l/9426945/.
Поехали:

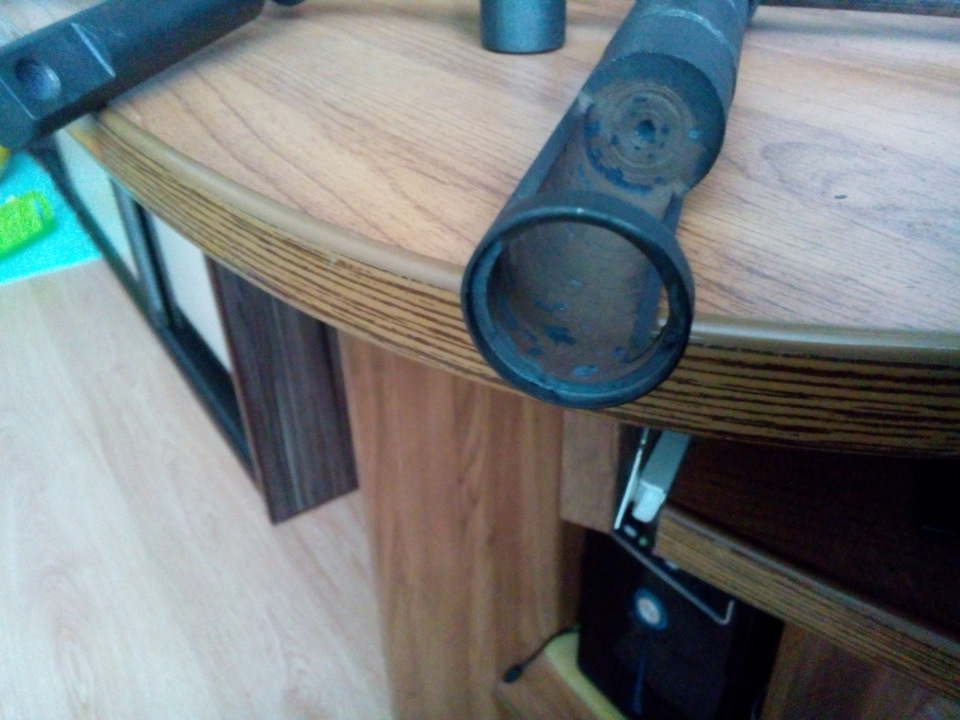

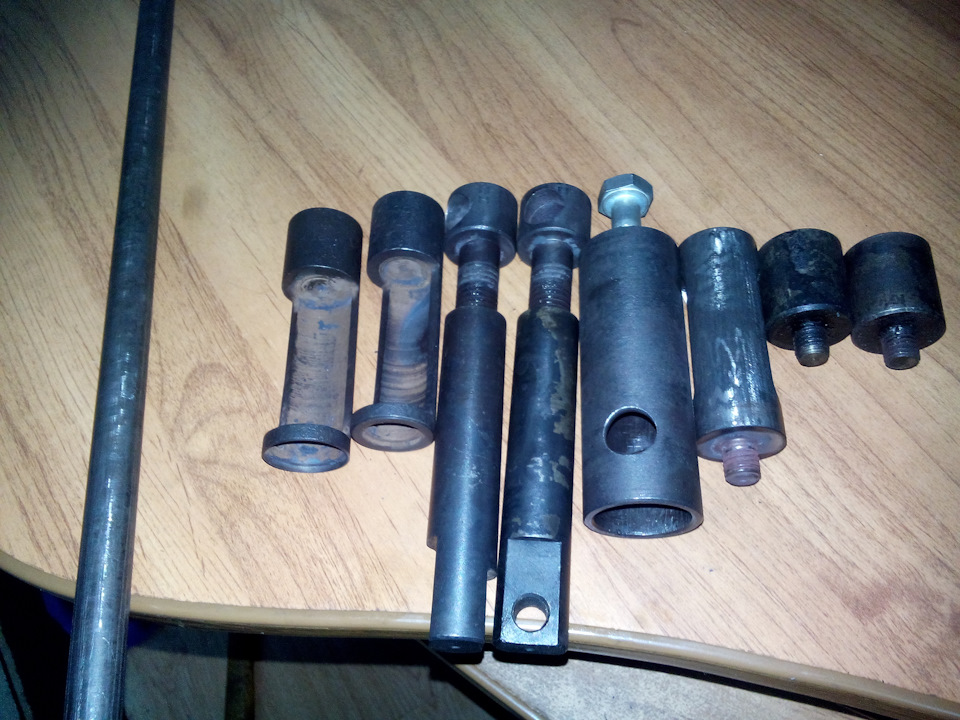

3д модель Принцип работы в разрезе. Изображено 2 проставки,

Как рассухаривать клапана двигателя?

Рассухаривать клапана двигателя придется при его ремонте со снятием и разборкой головки блока цилиндров или при замене маслосъемных колпачков.

Существует как минимум три способа рассухаривания клапанов. Два из них с применением специального инструмента и один — рассухаривание ударом молотка. На примере двигателя 21083 автомобилей ВАЗ 21083, 21093, 21099 рассмотрим каждый из них.

Что представляет собой рассухаривание клапанов?

Клапан фиксируется двумя сухарями вставленными в проточку на его торце.

Клапан двигателя 21083 и поджимающие его два сухаря

Сухари поджаты тарелкой клапана и упирающимися в нее пружинами. Для рассухаривания необходимо каким-либо образом отжать вниз (преодолевая сопротивление пружин) тарелку клапана и извлечь сухари. После чего можно будет снять тарелку, пружины и заменить, например, маслосъемный колпачок.

Как рассухарить клапана двигателя автомобиля?

Применительно к двигателю 21083 автомобилей ВАЗ 21083, 21093, 21099 рассухаривание клапанов может производится следующим образом.

1. При помощи рычажного рассухаривателя клапанов 2108.

Это приспособление удобно использовать как раз при замене маслосъемных колпачков, когда демонтаж головки блока не требуется. Подобных рассухаривателей несколько, под разные двигатели. Нам нужен именно 2108, так как у него опора по диаметру совместима с тарелкой клапана.

Порядок проведения работы следующий.

Рассухаривание проводится без демонтажа головки блока: снимается клапанная крышка, распредвал, в свечное отверстие под нужный клапан подсовывается пруток из мягкого металла (например, оловянный).

Вставляем пруток под клапан

Рассухариватель одним концом цепляется за шпильку с навернутой на нее гайкой и опорой ставится на пружинную тарелку. Надавливая на ручку-рычаг приспособления, отжимаем вниз тарелку пружины клапана, извлекаем сухари пинцетом, магнитом или руками.

Работа рычажным рассухаривателем клапанов 2108

2. При помощи струбцины-съемника.

Струбцинообразное приспособление можно использовать только на снятой головке блока.

Рассухариватель клапанов струбцинообразный

На снятой головке блока: один конец струбцины упирается в тарелку клапана (снизу головки блока в камере сгорания), другой на тарелку пружины (сверху). При вращения винта струбцины пружина сжимается под действием давящего на нее упора и можно спокойно извлекать сухари. Струбцина может иметь насадки разного диаметра для упора в тарелки разных размеров, что позволяет применять ее не только на двигателе 21083, но и на многих других двигателях автомобилей разных производителей.

3. При помощи молотка и отрезка трубы.

Этот способ рассухаривания клапанов подходит в случае, когда под рукой нет специальных приспособлений, а провести ремонт надо.

Порядок проведения работы следующий.

Берем молоток потяжелее и отрезок трубы диаметром чуть меньше диаметра тарелки клапана. Устанавливаем трубку на тарелку клапана и наносим по ней точный удар молотком. Трубка смещает тарелку вниз, сухари вылетают из своих пазов. Если с первого раза сухари не отделились, можно нанести повторный удар.

Минусом такой работы будет — непредсказуемая и неуправляемая траектория отстрела (а они отлетают как отстреливаются) сухарей от стержня клапана. После чего они либо безвозвратно теряются, либо на их поиски тратится время.

Минусом такой работы будет — непредсказуемая и неуправляемая траектория отстрела (а они отлетают как отстреливаются) сухарей от стержня клапана. После чего они либо безвозвратно теряются, либо на их поиски тратится время.

Поэтому перед ударом нужно предпринять меры к улавливанию сухарей. Например, разложить вокруг клапана тряпку.

Таким образом, при наличии определенный сноровки и опыта можно рассухарить клапана даже не имея специальных приспособлений. Но все-таки, так как такую процедуру приходится проделывать не часто, лучше использовать съемник-рассухариватель из тех, что описаны выше.

Рассухариватель клапанов

Рассухариватель клапанов – это инструмент, при помощи которого снимаются сухари крепления пружины клапана. Наличие этого инструмента просто необходимо при проведении ремонтных работ над головкой блока цилиндра двигателя, или при ее техническом обслуживании.

Что такое сухарь крепления пружины клапана?

Сухарь крепления пружины клапана — это маленькая деталь, которая состоит из двух одинаковых частей, если сложить эти части вместе, то получится конический цилиндр. На внутренней стороне сухарей сделаны крепления, при помощи которых сухарь крепится к стержню клапана. На стержне клапана обязательно присутствуют проточки, куда вставляются крепления сухаря.

Клапанная пружина всегда стоит в сжатом состоянии. Пытаясь разжаться, она толкает тарелку клапана вверх. Тарелка клапана обжимает сухарь вокруг стержня клапана. Сухарь, который держится за проточки на стержне клапана, не дает тарелке двигаться вверх и тем самым разжиматься клапанной пружине. Именно за счет этого клапан закрепляется в клапанном седле.

Без рассухаривателя

Без рассухаривателя клапанов сухари пытаются снять следующим образом. Берут трубу подходящего диаметра, устанавливают на тарелку крепления пружины и бьют по трубе молотком. При ударе тарелка сдвигается вниз, сжимает пружину и освобождает сухари, которые падают на поверхность тарелки. После этого пружина разжимается, и сухари разлетаются в разные стороны. Назвать данный метод съема сухарей кроме как варварским я не могу.

При использовании данного метода возможно повреждение клапана, пружины или тарелки пружины. Также возможна потеря сухарей. Я уже не говорю о том, что сухари могут упасть в масляные каналы двигателя, и тогда вам обеспечена полная разборка двигателя и поиски в нем сухаря.

Устройство и принцип действия рассухаривателя

Рассухариватель клапанов нужен для того, чтобы плавно сжать пружину клапана, удержать ее в сжатом положении, тем самым сдвинув тарелку крепления пружины вниз и освободив сухари. После извлечения сухарей, при помощи рассухаривателя нужно плавно разжать пружину, чтобы ничего не повредить. Все просто!

Рассухариватели клапанов имеют множество конструкций, вплоть до того, что для каждой серии двигателей Мерседес нужен свой рассухариватель. Но любой рассухариватель не может обойтись без следующих обязательных элементов:

• Кольцевой упор для надавливания на тарелку клапана – чаще всего в виде трубки с большими пропилами в стенках, чтобы через них извлекать сухари;
• Рама рассухаривателя – при помощи которой пружина клапана удерживается в сжатом положении;
• Ручка или винт – которые создают усилие для сжатия пружины клапана.

Виды рассухаривателей и способы их применения

1. Рассухариватель струбцинного типа

Самый простой и надежный вид универсального рассухаривателя. Единственный и самый главный его недостаток – его применение возможно только на снятой головке блока цилиндров.

Представляет собой большую струбцину, с одной стороны которой расположен винт для упора в клапан, а с другой винт с кольцевым упором для надавливания на тарелку клапана.

Для использования этого рассухаривателя его нужно установить соосно на клапан и вращением винта с кольцевым упором сжать клапанную пружину. После этого аккуратно извлечь сухари при помощи маленького магнита. Все просто.

Внимание! Далее идет описание рассухаривателей, которые могут применяться без снятия головки блока цилиндров. В этом случае, обязательна подача сжатого воздуха в цилиндр, на котором проводится операция рассухаривания клапана. Без подачи сжатого воздуха клапан упадет в цилиндр и вам придется снимать головку блока цилиндров.

1. Рассухариватель рычажного типа

Еще один универсальный рассухариватель. Для его применения не требуется снятие головки блока цилиндров. К его недостаткам можно отнести – невозможность работы с некоторыми моторами из-за ограниченности регулировок.

Представляет собой рычаг, на конце которого закреплена пластина с вырезом. На некотором удалении от конца рычага устанавливается кольцевой упор. На другом конце рычага устанавливается ручка для удобства работы.

Для использования этого рассухаривателя нужно закрепить пластину к головке блока цилиндров при помощи подходящего болта. Установить кольцевой упор на тарелку клапана. Рукой надавить на ручку, второй рукой при помощи магнита аккуратно извлечь сухари.

1. Рассухариватель с зацепами за нижние витки пружины

Универсальный рассухариватель, который позволяет работать очень быстро.

Представляет собой сложное устройство с зацепами, которые закрепляются за нижние витки пружины. Между зацепами расположен кольцевой упор с винтом регулировки, который приводится в движение ручкой, расположенной в верхней части устройства.

Для его использования необходимо закрепить зацепы за нижние витки пружины. При помощи винта регулировки создать небольшой преднатяг на клапанной тарелке. Рукой надавить на ручку рассухаривателя, второй рукой аккуратно извлечь сухари при помощи магнита.

1. Рассухариватель для двигателей с центральным расположением свечных колодцев

Данный тип рассухаривателей идеален для двигателей с центральным расположением свечных колодцев. В большинстве своем такие двигатели применяются на автомобилях BMW. К недостаткам рассухаривателя можно отнести его высокую цену и ограниченность применения.

Представляет собой толстую направляющую, которая вкручивается в свечной колодец. Направляющая имеет штуцер для подключения шланга подачи сжатого воздуха в цилиндр. На направляющей закрепляется коромысло, на котором крепится болт с нажимным кольцом.

Для его использования необходимо вкрутить направляющую в свечной колодец. Отрегулировать коромысло и болт с нажимным кольцом, чтобы кольцо располагалось над клапанной тарелкой. При помощи болта задать небольшой преднатяг на клапанной пружине. Подать сжатый воздух в цилиндр и рассухарить клапан. Просто и эффективно.

Топ 5 универсальных рассухаривателей

Если вы время от времени проводите работы над головкой блока цилиндров и рассухариваете клапаны, то вам обязательно нужен рассухариватель клапанов. Ниже я опишу наиболее популярные и дешевые универсальные рассухариватели.

• Самодельный рассухариватель.

Этот вариант имеет право на жизнь. За образец обычно берется рассухариватель рычажного типа. Самое главное преимущество такого рассухаривателя – это изготовление инструмента под свои нужды. Вы можете изготовить несколько нажимных колец, разного диаметра и длины, или при помощи отверстий на рычаге задать более широкий диапазон регулировки. Все в ваших руках.

• Автом-2

Самый дешевый и распространенный рассухариватель на российском рынке. Цена его колеблется в районе 250 рублей. Что согласитесь совсем уж немного. Производится в городе Воронеже. Зарекомендовал себя как надежный и удобный инструмент. К недостаткам можно отнести то, что он создавался специально для двигателей автомобилей ВАЗ. Применение данного рассухаривателя затруднено на двигателях других концернов.

• Licota ATA-1404

Универсальный рассухариватель от известной компании Licota. Широкий спектр применения сделали его очень популярным. Чаще всего применяется на СТО мелкой и средней руки, которые специализируются на ремонте двигателей. В комплекте идет адаптер для подачи сжатого воздуха в цилиндр. Рассухариватель может удерживать клапанную пружину в сжатом положении, что освободит ваши руки. К недостатку стоит отнести цену. Средняя цена на рынке – 5 500 рублей.

• Licota ATA-0014

Универсальный рассухариватель с зацепом за нижние витки пружины от все той же компании Licota. Очень удобный и относительно дешевый рассухариватель. Позволяет очень быстро и практически без предварительной подготовки производить процедуру рассухаривания клапанов. К недостаткам стоит отнести – затрудненное применение на двухвальных двигателях, отсутствие адаптера для подачи сжатого воздуха в цилиндр. Средняя цена на рынке – 2 400 рублей.

• Licota ATA-0035

Универсальный рассухариватель для двигателей с центральными свечными колодцами. Очень удобный рассухариватель. Спросите на СТО, специализирующихся на BMW, каким рассухаривателем они пользуются? Ответ, с вероятностью практически в 100%, будет — Licota ATA-0035. Удобство использования, все необходимое в комплекте, сделали этот универсальный рассухариватель лучшим, для двигателей с центральным расположением свечей зажигания. Средняя цена на рынке – 5 000 рублей.

Рассухарить клапана что это

Сухари предназначены для фиксации пружин клапана. Процедура снятия сухарей — рассухаривание, а их установка — засухаривание. Рассухаривание очень часто требуется во время ремонта и обслуживания ГБЦ. Различают правильные и неправильные методы осуществления этой процедуры.
Неправильный метод был популярен из-за отсутствия специального инструмента. Сухари освобождались при помощи молотка и обрезка трубы — ударом по верхней тарелке клапанной пружины. Этот способ можно назвать варварским, так как он часто приводит к травмам, утере сухарей и нарушению геометрии клапана. Выбивание (особенно без соответствующих навыков и опыта) способно даже погнуть стержень клапана, имейте это ввиду! Но дело даже не в том, что при текущем ассортименте специнструмента нет никакой необходимости обращаться методу выбивания. Самое главное — этим способом попросту невозможно провести обратную процедуру — засухаривание!
Осуществлять засухаривание и рассухаривание лучше всего при помощи специальных приспособлений.
После того как я отколол кусок зуба с помощью ВАЗовсткого рассухаривателя, я задумался не только о своём здоровье, но и удобстве в работе. Причём как на снятой ГБЦ так и на двигателе. И обязательным дополнением его универсальности — возможность переставить его на кантователь ГБЦ (в скором времени), а также свободные руки при работе.
После исследований интернета на эту тему, мне приглянулся вот этот:

Благодаря наличию в конструкции опор для закрепления на ГБЦ, инструмент может применяться для рассухаривания различных видов наиболее распространенных двигателей. Отсюда и название — универсальный.
Закрепляем опоры на ГБЦ, после чего устанавливаем на них штангу, по которой будет перемещать нажимная втулка. С помощью втулки осуществляем давление на тарелку пружины клапана, что позволит рассухарить его. Достаточно просто и эффективно, не правда ли?
Преимущества:
рассухаривание без снятия ГБЦ; подходит для большинства 8-, 12-, 16- и 24-клапанных двигателей;
Недостатки:
несмотря на свое название, подходит далеко не для всех двигателей, но мне это и не нужно — автосервис открывать не собираюсь и гаражный тоже.

Не буду лукавить, чертежи перечертил у этого человека . От себя немножко подправил некоторые размеры и добавил прочности термичкой. Также на драйве есть похожий принцип действия .
Поехали:

Принцип работы в разрезе. Изображено 2 проставки,

Эскизы кому интересно и может сам сделать:

Рассухарить клапана что это

14 мин. Обновлено

1. О сервисе MosCatalogue.net
2. Рассухариватель клапанов.
3. Что такое рассухариватель клапанов?
4. Как рассухаривать клапана правильно?
5. Как неправильно снимать сухари?
6. Как рассухарить и засухарить клапана без рассухаривателя, и чтоб не сложно??
7. Рассухаривание клапанов
8. Как самому сделать рассухариватель клапанов
9. Что такое рассухариватель и для чего он нужен
10. Что нужно, чтобы сделать рассухариватель самому
11. Изготовление винтового рассухаривателя
12. Изготовление рычажного рассухаривателя

КАК Засухарить рассухарить клапана подручными средствами. Без труда и приспособ. Легкий и простой способ. 8 кл 16 клапанов не важно!

Те кто уже сталкивался с этой проблемой наверняка знают, сколько нужно терпения, чтобы аккуратно загнать сухарики, в нужное место тарелки, как они бесследно улетают. Что при сборке, так и при расборке ГБЦ. И, наверняка многие уже пользовались «быстрым» способом разбора клапанов, при помощи молотка и подходящей длинной головки из набора инструмента…

Но вот о таком же способе, обратной сборки слышали не многие… Да да, он очень прост! Для этого подготовленный клапан с тарелкой и сухарями, нужно просо накрыть тряпочкой, сложенной в несколько слоев, либо плоским куском резины (камеры), + та же головка которой разбирали.

Выкладываю несколько кадров снятых на , как есть, без цензуры. Я и сам пробовал этот способ первый раз, и просто вАХАЮ. Повторяю, люди в кадре делают это в первый раз. Значит и у Вас получится )

UPDATE 10/11/18
Сухарить клапана на 8 клапанных тазах и 16 клапанных не получается.
Подходит только для иномарок, у чьих не принято ставить КОНСКИЕ пружины и тройные насечки в сухараях!
Пригодилось — репост, пусть и другие пользуются! Спасибо.

• © 2014 — 2019 MosCatalogue.net
• Блог
• Запросы
• Правообладателям
• Отказ от ответственности
• Политика конфиденциальности
• Пользовательское соглашение
• О сервисе
• Контакты

О сервисе MosCatalogue.net

MosCatalogue.net — это сервис, который предоставляет вам возможность быстро, бесплатно и без регистрации скачать видео с YouTube в хорошем качестве. Вы можете скачать видео в форматах MP4 и 3GP, кроме того можно скачать видео любого типа.

Ищите, смотрите, скачивайте видео — все это бесплатно и на большой скорости. Вы даже можете найти фильмы и скачать их. Результаты поиска можно сортировать, что упрощает поиск нужного видео.

Скачать бесплатно можно фильмы, клипы, эпизоды, трейлеры, при этом вам не нужно посещать сам сайт Youtube.

Скачивайте и смотрите океан бесконечного видео в хорошем качестве. Все бесплатно и без регистрации!

Рассухариватель клапанов.

Делая ремонт транспортного средства, слесарь использует большое количество инструментов. А в некоторых ситуациях необходимым становится использование такого специального приспособления, как рассухариватель клапанов. Его главная задача ясна уже из названия — помощь специалисту в снятии сухаря клапана.

Что такое рассухариватель клапанов?

Поэтому в первую очередь будем разбираться, что представляет собой сухарь, где именно он располагается на клапанах и почему его съем можно сделать только с помощью специального инструмента.

Итак, как известно, основная задача выпускного и впускного клапанов заключается в плотном закрывании окна цилиндра двигателя, а также в открывании его в нужный момент.

Реализация данного процесса осуществима благодаря двум возвратным пружинам: они давят на тарелку, которая в свою очередь соединена со стержнем при помощи сухариков. Они-то, вместе с усилием пружин, и удерживают клапан при выполнении своей главной функции прочно в седле.

Выглядят эти сухарики как цилиндр небольшого размера, разделенный на две половины. Внутри его поверхности располагается шип, входящий в паз клапана. Наружный диаметр сухарей больше внутреннего диаметра тарелки. Следовательно, они очень надежно и сильно удерживаются – настолько сильно, что снять их можно только рассухаривателем.

Последний, кстати, является довольно простым сооружением, который можно соорудить самостоятельно. Для этого понадобится лишь 3 элемента: рычаг, кронштейн для нажатия на тарелку и удерживающий кронштейн.

Первый можно изготовить из металлической трубы (ее длина не должна превышать пол метра), диаметром от полутора до трех сантиметров, а два последних — создать по одной схеме, только у одного должно быть отверстие для крепления его на шпильке головки, а у второй – упорная шайба с внутренним диаметром меньше тарелки клапана, но превышающим его внутреннее отверстие.

Как рассухаривать клапана правильно?

По сути, технология демонтажа цилиндров сухарей является несложной задачей, с которой может справиться любой непрофессионал. Для этого нужно лишь заручиться технологической картой и рассухаривателем.

Итак, для того, чтобы сделать рассухаривание, потребуется выполнить следующие действия. В первую очередь необходимо кронштейн рассухаривателя с отверстием закрутить на шпильке головки с помощью гайки либо прикрутить болтом. А второй кронштейн установить на тарелку клапана и делать аккуратный нажим на конец рычага. Таким образом, двигаясь по клапану вниз, тарелка высвободит сухарики, которые после аккуратно снимаются. Далее за ними можно уже произвести снятие пружины и клапана.

Конечно, снять сухарики можно и любым другим подручным инструментом, но вот установить их обратно на свое место без специального приспособления у вас вряд ли получится. Поэтому перед началом ремонта необходимо подготовиться, то есть приобрести либо самостоятельно изготовить рассухариватель.

Как неправильно снимать сухари?

Многие для того, чтобы демонтировать сухарики, применяют отрезки трубы либо свечной ключ: один конец трубки ставят на тарелку клапана, а по второму делаются сильные удары молотком. В результате ударов происходит освобождение сухариков от тарелки, и они выскакивают со своих посадочных мест.

Однако иногда во время данного процесса может происходит залипание, в результате которого можно получить согнутую тарелку либо стержень клапана. Следовательно, если не хотите «нарваться» на лишние финансовые затраты, не испытывайте судьбу – используйте рассухариватель клапанов.

Как рассухарить и засухарить клапана без рассухаривателя, и чтоб не сложно??

Как рассухарить и засухарить клапана без рассухаривателя, и чтоб не сложно??

Заменить самому прогоревший клапан в домашних условиях легко, единственно вы должны знать, как снять головку с двигателя. А всю работу по замене и притирки клапана я объясню. Буду исходить из того что вы никогда не меняли прогоревший клапан или меняли клапан но не успешно (клапан не держит и двигатель троит) . Этот способ замены и притирки клапана подойдет для любой марки автомобиля, УАЗ, Жигули, Газ и т. д. все клапана в принципе одинаковы и только разница в размерах и расположении в головке двигателя, а притираются все одинаково. Первое что надо сделать перед заменой и притиркой клапана, купить притирочный порошок (порошок бывает разный, сухой и готовый к использованию) сухой притирочный порошок надо будет развести любым машинным маслом (проще взять то масло что заливаете в свой двигатель) готовый притирочный порошок уже разведен. Разводить притирочный порошок для клапанов так, насыпьте в любую небольшую емкость можно даже в пробку от бутылки (его много не надо а добавить всегда можно) и залейте маслом чтоб получилась каша средней густоты. Видов притирочного порошка много, в принципе подойдет любой, но лучше если он будет помельче. Также не забудьте купить новую прокладку под головку и сальники клапанов, даже если недавно меняли сальники клапанов все равно после притирки клапанов лучше поставить новые. Обычно прогорают выпускные клапана, я не разу не видел чтобы прогорел впускной клапан. Поэтому купите клапан или клапана на замену, если есть хороший рабочий клапан, то можно поставить и его. Клапана прогорают от разных причин, клапан был зажат, очень бедная смесь топлива (особенно если двигатель работает на газе) , большой износ направляющей втулки клапана (клапан сильно болтается в направляющей втулки) , или износ самого штока клапана (истирание штока клапана) . Приступим к замене прогоревшего клапана Совет, не снимайте с головки карбюратор и коллектор, они не мешают и вам меньше хлопот с разборкой лишних деталей. Первым делом надо рассухарить клапан, скорей всего съемника клапанов у вас нет, если есть то отлично, но можно обойтись и без съемника клапанов. Положите головку на ровную поверхность желательно крепкий стол или деревянный шит также можно постелить под нее резиновый коврик. Подложите под клапан который надо рассухарить любую железяку, главное чтобы клапан уперся в нее, возьмите трубку с внутренним диаметром от 13мм и больше главное чтобы она была не больше тарелки пружины клапана (для Жигулей) , для Уаза и Газа трубка должна быть не менее 16мм. Наставляйте эту трубку на клапан чтобы сухарики клапанов были внутри трубки, и бейте молотком по трубке обычно на 3 или 5 удар клапан рассухаривается и сухарики остаются в трубке и не теряются, единственно трубку прижимайте плотно к тарелки клапана чтобы она при ударе не отпрыгивала от тарелки клапана. Сразу скажу не бойтесь, пружина никуда не улетит и по руке не ударит. Клапан рассухарили, вытаскивайте его, вставляйте новый клапан и пошатайте его если биение около миллиметра то это еще терпимо можно оставить эту направляющую втулку клапана, но если в стороны клапан болтается сильно желательно направляющую втулку клапана заменить на новую. Как заменить направляющую втулку клапана

Для того чтобы выбить направляющую втулку клапана нужна специальная оправка которой у вас скорее всего нет, ну и не надо выбьем и без нее, возьмите кругляк миллиметров #510;12-13,5 или длинный болт #510;12мм для жигулевской головки, для Уаза и Газа кругляк #510;15-16мм или болт 16мм. Но есть очень важный момент, на котором я хочу заострить ваше внимание, выбивать направляющую втулку надо изнутри в сторону распредвала (снизу вверх) и очень важно выбивать надо очень тяжелым молотком полукувадочкой, удар недолжен быть очень сильный главное он должен быть тяжелый (направляющая втулка легко выйдет, и не будет крошиться) . Если начнете выбивать втулку клапана легким молотком втулка будет крошиться, и будите только мучиться.

Рассухаривание клапанов

Рассухаривание клапанов K6A Jimny.

Капиталить двигатель начинают с ГБЦ. В ближайшее время предстоит разобрать свой К6А, поэтому заблаговременно в закромах джимни-клуба была найдена ГБЦ с прогоревшим клапаном. Я решил полностью подготовить голову, чтобы потом снять свою и сразу поставить новую.

Для начала снимаем с головы распредвалы.

ГБЦ K6A jimny распредвалы

Не нужно бояться, что распредвалы потом перепутаются, на них есть метки и в момент сбора головки все равно все встанет на свои места, если про это не забыть. Крышки постелей распредвалов тоже подписаны. E выпуск, I впуск.

Под распредвалами будут шайбы, которыми регулируют тепловой зазор, их можно просто поддеть отверткой и аккуратно вытащить, желательно положить их все по порядку, у каждой шайбы свой размер, поэтому если они не перепутаются, то потом нам будет проще регулировать зазоры.

регулировочная шайба клапана

Под регулировочными шайбами будут тарелки клапанов, которые нам и нужно рассухаривать.

Рассухаривание клапанов k6a

Для того чтобы рассухарить клапан, нам нужен либо специальный рассухариватель, либо обычный свечник с магнитным наконечником. Магнитный наконечник не даст сухарям улететь в неизвестном направлении, так как они очень маленькие, найти их потом будет очень проблематично.

Суть процесса проста, нужно надавить магнитной частью свечника на тарелку клапна, причем не просто надавить, а с силой, чтобы сухарь вылетел во внутрь свечника и примагнитился. Не нужно бить по свечнику молотком, как пишут эксперты вазоводы, достаточно просто надавить до конца хода пружины.

свечник с магнитным наконечником для рассухаривания клапанов

Потом все тарелки, сухари и пружинки нужно аккуратно сложить в коробочку, чтобы ничего не потерялось и не перепуталось.

тарелки клапанов с сухарями и пружинками

впускные клапана k6a

Как самому сделать рассухариватель клапанов

Хорошо, когда в любом гараже, не говоря уже о мастерской, имеется нужный инструмент. Но не всегда есть возможность купить его. Иногда проще сделать самому. Например, такое приспособление, как рассухариватель клапанов своими руками сделать выгоднее, чем приобретать.

Что такое рассухариватель и для чего он нужен

Для начала стоит вспомнить, как держатся клапаны в газораспределительном механизме любого двигателя. Итак, впускные и выпускные клапаны удерживаются в закрытом состоянии при помощи пружины. Она в свою очередь фиксируется на стержне клапана тарелкой и сухарями.

Чтобы извлечь клапан, необходимо сжать пружину и вынуть сухарики. Как раз с этой задачей должен справляться рассухариватель.

Конечно, опытные автомобилисты знают, как можно снять клапан без этого инструмента – при помощи свечного ключа и молотка. Однако такой способ, во-первых, травмоопасен, а во-вторых, не поможет в дальнейшем поставить сухарики на свое место.

Для решения задачи существует специнструмент. Рассухариватели бывают двух основных типов:

• винтовые (в виде струбцины). Работают только на снятой с двигателя головке блока;
• рычажные (универсальные). С ними головку снимать не нужно;

Первый вариант позволяет освободить руки мастера, удерживая пружину в сжатом состоянии. Второй вариант требует постоянного участия хотя бы одной руки. Он состоит из длинного рычага, упора и кронштейна для фиксации на блоке цилиндров.

Как один вид приспособления, так и другой продается в магазинах. Но многие изделия имеют либо низкое качество, либо высокую стоимость. Поэтому стоит поискать чертежи для рассухаривателя клапанов, чтобы самому сделать надежный недорогой инструмент.

Что нужно, чтобы сделать рассухариватель самому

Для изготовления этого приспособления понадобятся, прежде всего, подходящие материалы. Для струбцинного варианта нужно иметь:

• Металлический профиль или листовой металл толщиной 10-15 мм;
• Пару крупных болтов или шпилек (из них будут изготовлены винты, поэтому длина каждого не менее 15 см);
• Две соразмерные с болтами гайки.

Для рычажного варианта необходимо заранее запастись следующими элементами:

• Металлическая труба или прут диаметром около 15 мм и длиной до 40-50 см;
• Две стальные полосы шириной 20-30 мм и длиной 5 см. Толщина около 3 мм.
• Две полосы шириной 20-30 мм, толщиной до 3 мм, длина 15 см;
• Два болта 6х25 мм с гайками и шайбами;
• Две стальные шайбы (можно изготовить самостоятельно). Первая имеет диаметр 25 мм, толщину около 3 мм, внутреннее отверстие 8 мм. Вторая имеет диаметр чуть больший, чем тарелки пружин. Ее толщина не менее 5 мм.

Само собой, сделать рассухариватель клапанов без подручных инструментов не получится. Потребуется:

• Болгарка или ножовка по металлу;
• Сварочный аппарат (придется сделать несколько швов по 2-3 см);
• Тиски;
• Дрель и сверла по металлу;
• Гаечные ключи.

Изготовление винтового рассухаривателя

1. Изготовление скобы-каркаса. Это основная деталь данного типа рассухаривателя. Ее можно вырезать из цельного листа металла, но намного удобнее будет сварить из нескольких кусков профиля или толстых стальных полос. Размеры зависят от конкретной модели авто, но усредненные внутренние показатели такие: длина не менее 210 мм, ширина не менее 150. В итоге получается каркас в виде большой печатной буквы С.
2. После того, как скоба будет готова, на торцы коротких отрезков навариваются гайки.
3. К одному из болтов также приваривается отрезок трубы. Ко второму приваривается либо большая шайба, либо тарелка клапана – это будет опора.
4. Болты вкручиваются в приваренные гайки так, чтобы они при завинчивании двигались по направлению друг к другу и к центру скобы.

Изготовление рычажного рассухаривателя

Универсальный рассухариватель клапанов сделать своими руками тоже не составит особого труда.

1. Изготовление рычага. Для этого прут или трубу необходимо выгнуть так, чтобы она приняла вид молнии. При этом изгиб должен быть смещен в одну сторону. Получится так, что дина одного конца около 15 см.
2. На коротком конце сверлятся два сквозных поперечных отверстия. Первое на расстоянии 1 см от края, второе – на расстоянии 12 см. Диаметры соответствуют имеющимся болтам.
3. Из коротких полос изготавливается П-образный кронштейн. На свободных концах просверливаются отверстия под болт. Перегородка выполняется из шайбы диаметром 25 мм с отверстием посредине. Кронштейн прикручивается к крайнему отверстию в рычаге.
4. Из длинных полос изготавливается аналогичный кронштейн и также крепится на рычаг за свободное отверстие.

Первый кронштейн будет служить для фиксации инструмента на блоке цилиндров, а второй – для воздействия на клапан. Конечно, для рассухаривания 16 клапанов придется часто переставлять инструмент. Но это все равно лучше, чем использовать молоток и свечной ключ.

Напоследок добавим, что в ряде случаев качественно и грамотно изготовленный самодельный рассухариватель клапанов ничем не уступает заводскому аналогу, а иногда даже превосходит его по ряду показателей. И, конечно же, стоимость инструмента будет заметно ниже сравнительно с аналогичными готовыми изделиями.

Рассухарить клапана что это

При ремонте двигатель автомобиля демонтаж основного количества деталей производится штатным слесарным инструментом. В некоторых случаях вам может понадобиться специальное приспособление — рассухариватель клапанов. Его задача — помочь водителю снять сухарь клапана.

• Рассухариватель клапанов незаменим при ремонте ГБЦ
• Как нельзя снимать сухарь клапана?
• Как снимать сухари своими руками?

Рассухариватель клапанов незаменим при ремонте ГБЦ

Рассухаривание клапанов на Audi A6 — видео

Прежде всего, следует разобраться, что такое сухарь, где он находится на клапанах и по какой причине его необходимо снимать только с помощью специнструмента. Задача, как впускного, так и выпускного клапана — очень плотно закрывать окно и открывать его только в необходимый момент.

Для того чтобы клапан прочно удерживался в седле, на его стержень надевают по две возвратные пружины, давящие на тарелку, которая в свою очередь соединяется с со стержнем посредством сухариков. Они представляют собой небольшой цилиндр, разделённый на две половинки. Внутри них поверхность имеет шип, который входит в паз клапана. Наружный их диаметр в сборе больше отверстия в тарелке, имеющей специальное посадочное место.

Таким образом, сухарики всегда надёжно удерживаются, а усилие пружин не позволяет снять их и освободить клапан. Хотя сегодня в продаже можно найти любой инструмент для ремонта двигателей, но, имея навыки обработки металлов, можно сделать устройство для рассухаривания и своими руками. Те водители, которые привыкли все делать своими руками, изготовят устройство быстро и легко.

Конструкция приспособления очень проста. Для его изготовления необходимо подготовить три элемента:

• Рычаг;
• удерживающий кронштейн;
• кронштейн для нажатия на тарелку.

Для изготовления рычага подойдёт отрезок металлической трубки диаметром от 1,5 до 3 см длиной до 50 см. Оба кронштейна выполняются по одинаковой схеме, но с тем лишь отличием, что первый должен иметь отверстие для крепления его на шпильке головки, а второй — упорную шайбу, которая по внутреннему диаметру должна быть меньше тарелки клапана, но больше его внутреннего отверстия.









Как нельзя снимать сухарь клапана?

Некоторые горе-умельцы для того чтобы снять сухарики, предлагают воспользоваться отрезком трубы или свечным ключом. Трубка ставится одним концом на тарелку клапана, а по второму наносятся удары молотком.

Смещаясь под ударом, тарелка освобождает сухари, и они вылетают со своих посадочных мест. Если учесть, что они часто залипают, то мы имеем все шансы погнуть тарелку или стержень клапана. Более гуманно для «здоровья» клапана, да и для вашего кошелька, воспользоваться специальным приспособлением — рассухаривателем.

Как снимать сухари своими руками?

Технология снятия цилиндров сухарей, по сути, проста для тех автомобилистов, которые не боятся производить ремонт авто самостоятельно. Нужно всего лишь придерживаться технологической карты демонтажа и использовать специальный инструмент.

Итак, приступим к рассухариванию и для этого выполним следующее: Кронштейн рассухаривателя с отверстием закрепляется с помощью гайки на шпильке головки или прикручивается болтом. Второй кронштейн устанавливается на тарелку клапана и производится надавливание на свободный конец рычага. Перемещаясь вниз по клапану, тарелка обнажает сухарики, которые аккуратно снимаются. После освобождения рычага можно снять пружины и клапан.

Если снять сухарики можно, используя подручные средства, то установить их обратно без нашего приспособления не получится. Именно поэтому, затевая ремонт, необходимо посетить специализированный магазин или изготовить рассухариватель клапанов самостоятельно.

Изготовление рассухаривателя

Универсальный рассухариватель схема

Универсальный рассухариватель клапанов можно собрать своими руками, используя незамысловатые чертежи. В его основе стоит рычаг с прикрепленными к нему двумя кронштейнами. Эти кронштейны крепятся с помощью винтов и гаек, образуя шарнирное соединение. Для его сборки надо подготовить

• Болгарку;
• Сварочный аппарат;
• Планку из прочного металла для рычага;
• Две короткие планки для изготовления кронштейнов (одна приблизительно в два раза короче другой);
• Трубу, диаметром немного больше, чем тарелка, прикрывающая пружины, и длиной примерно 3-5 см.

К самой короткой планке приварить шайбу, диаметром примерно 8 мм. Она будет использоваться для крепления приспособления к агрегату. Другой ее конец крепится к краю рычага шарнирным методом. К средней планке приваривают подготовленный кусок трубы, и также прикрепляют к рычагу, только ближе к его центру. Для приведения конструкции в действие надо закрепить короткий кронштейн за край головки, а среднюю часть с трубой установить на тарелку. Нажим на ручку конструкции позволяет отжать пружину вниз, освобождая доступ к сухарям.

Что нужно, чтобы сделать рассухариватель самому



Для изготовления этого приспособления понадобятся, прежде всего, подходящие материалы. Для струбцинного варианта нужно иметь:

• Металлический профиль или листовой металл толщиной 10-15 мм;
• Пару крупных болтов или шпилек (из них будут изготовлены винты, поэтому длина каждого не менее 15 см);
• Две соразмерные с болтами гайки.

Для рычажного варианта необходимо заранее запастись следующими элементами:

• Металлическая труба или прут диаметром около 15 мм и длиной до 40-50 см;
• Две стальные полосы шириной 20-30 мм и длиной 5 см. Толщина около 3 мм.
• Две полосы шириной 20-30 мм, толщиной до 3 мм, длина 15 см;
• Два болта 6х25 мм с гайками и шайбами;
• Две стальные шайбы (можно изготовить самостоятельно). Первая имеет диаметр 25 мм, толщину около 3 мм, внутреннее отверстие 8 мм. Вторая имеет диаметр чуть больший, чем тарелки пружин. Ее толщина не менее 5 мм.

Стартер работает через раз

Само собой, сделать рассухариватель клапанов без подручных инструментов не получится. Потребуется:

• Болгарка или ножовка по металлу;
• Сварочный аппарат (придется сделать несколько швов по 2-3 см);
• Тиски;
• Дрель и сверла по металлу;
• Гаечные ключи.

Устройство и принцип действия рассухаривателя

Рассухариватель клапанов нужен для того, чтобы плавно сжать пружину клапана, удержать ее в сжатом положении, тем самым сдвинув тарелку крепления пружины вниз и освободив сухари. После извлечения сухарей, при помощи рассухаривателя нужно плавно разжать пружину, чтобы ничего не повредить. Все просто!

Рассухариватели клапанов имеют множество конструкций, вплоть до того, что для каждой серии двигателей Мерседес нужен свой рассухариватель. Но любой рассухариватель не может обойтись без следующих обязательных элементов:

• Кольцевой упор для надавливания на тарелку клапана – чаще всего в виде трубки с большими пропилами в стенках, чтобы через них извлекать сухари;
• Рама рассухаривателя – при помощи которой пружина клапана удерживается в сжатом положении;
• Ручка или винт – которые создают усилие для сжатия пружины клапана.

Виды приспособлений для рассухаривания клапанов

Существует два вида приспособлений для рассухаривания клапанов, которые кардинально отличаются между собой:

• Рычажный рассухариватель является универсальным приспособлением. Им можно пользоваться как на снятой головке, так и без ее демонтажа (например, при смене маслосъемников). Существенным минусом является необходимость парной работы – пока один человек отжимает пружину, другому надо доставать сухари. Изготовить этот инструмент не так сложно, как может показаться с первого взгляда.
• Винтовой рассухариватель более удобен в применении, так как позволяет работать одному. К минусам такого инструмента можно отнести необходимость демонтажа головки и подбор под конкретную модель агрегата. И сделать такой вид рассухаривателя для клапанов своими руками сложнее.

Изготовление винтового рассухаривателя



1. Изготовление скобы-каркаса. Это основная деталь данного типа рассухаривателя. Ее можно вырезать из цельного листа металла, но намного удобнее будет сварить из нескольких кусков профиля или толстых стальных полос. Размеры зависят от конкретной модели авто, но усредненные внутренние показатели такие: длина не менее 210 мм, ширина не менее 150. В итоге получается каркас в виде большой печатной буквы С.
2. После того, как скоба будет готова, на торцы коротких отрезков навариваются гайки.
3. К одному из болтов также приваривается отрезок трубы. Ко второму приваривается либо большая шайба, либо тарелка клапана — это будет опора.
4. Болты вкручиваются в приваренные гайки так, чтобы они при завинчивании двигались по направлению друг к другу и к центру скобы.

Топ 5 универсальных рассухаривателей

Если вы время от времени проводите работы над головкой блока цилиндров и рассухариваете клапаны, то вам обязательно нужен рассухариватель клапанов. Ниже я опишу наиболее популярные и дешевые универсальные рассухариватели.

• Самодельный рассухариватель.

Этот вариант имеет право на жизнь. За образец обычно берется рассухариватель рычажного типа. Самое главное преимущество такого рассухаривателя – это изготовление инструмента под свои нужды. Вы можете изготовить несколько нажимных колец, разного диаметра и длины, или при помощи отверстий на рычаге задать более широкий диапазон регулировки. Все в ваших руках.

• Автом-2

Самый дешевый и распространенный рассухариватель на российском рынке. Цена его колеблется в районе 250 рублей. Что согласитесь совсем уж немного. Производится в городе Воронеже. Зарекомендовал себя как надежный и удобный инструмент. К недостаткам можно отнести то, что он создавался специально для двигателей автомобилей ВАЗ. Применение данного рассухаривателя затруднено на двигателях других концернов.

• Licota ATA-1404

Универсальный рассухариватель от известной компании Licota. Широкий спектр применения сделали его очень популярным. Чаще всего применяется на СТО мелкой и средней руки, которые специализируются на ремонте двигателей. В комплекте идет адаптер для подачи сжатого воздуха в цилиндр. Рассухариватель может удерживать клапанную пружину в сжатом положении, что освободит ваши руки. К недостатку стоит отнести цену. Средняя цена на рынке – 5 500 рублей.

• Licota ATA-0014

Универсальный рассухариватель с зацепом за нижние витки пружины от все той же компании Licota. Очень удобный и относительно дешевый рассухариватель. Позволяет очень быстро и практически без предварительной подготовки производить процедуру рассухаривания клапанов. К недостаткам стоит отнести – затрудненное применение на двухвальных двигателях, отсутствие адаптера для подачи сжатого воздуха в цилиндр. Средняя цена на рынке – 2 400 рублей.

• Licota ATA-0035

Универсальный рассухариватель для двигателей с центральными свечными колодцами. Очень удобный рассухариватель. Спросите на СТО, специализирующихся на BMW, каким рассухаривателем они пользуются? Ответ, с вероятностью практически в 100%!, будет — Licota ATA-0035. Удобство использования, все необходимое в комплекте, сделали этот универсальный рассухариватель лучшим, для двигателей с центральным расположением свечей зажигания. Средняя цена на рынке – 5 000 рублей.

Рассухариватель клапанов — как изготовить специнструмент своими руками?

При ремонте двигатель автомобиля демонтаж основного количества деталей производится штатным слесарным инструментом. В некоторых случаях вам может понадобиться специальное приспособление — рассухариватель клапанов. Его задача — помочь водителю снять сухарь клапана.

Рассухариватель клапанов незаменим при ремонте ГБЦ



Рассухаривание клапанов на Audi A6 — видео

Прежде всего, следует разобраться, что такое сухарь, где он находится на клапанах и по какой причине его необходимо снимать только с помощью специнструмента. Задача, как впускного, так и выпускного клапана — очень плотно закрывать окно и открывать его только в необходимый момент.

Для того чтобы клапан прочно удерживался в седле, на его стержень надевают по две возвратные пружины, давящие на тарелку, которая в свою очередь соединяется с со стержнем посредством сухариков. Они представляют собой небольшой цилиндр, разделённый на две половинки. Внутри них поверхность имеет шип, который входит в паз клапана. Наружный их диаметр в сборе больше отверстия в тарелке, имеющей специальное посадочное место.

Таким образом, сухарики всегда надёжно удерживаются, а усилие пружин не позволяет снять их и освободить клапан. Хотя сегодня в продаже можно найти любой инструмент для ремонта двигателей, но, имея навыки обработки металлов, можно сделать устройство для рассухаривания и своими руками. Те водители, которые привыкли все делать своими руками, изготовят устройство быстро и легко.

Конструкция приспособления очень проста. Для его изготовления необходимо подготовить три элемента:

• Рычаг;
• удерживающий кронштейн;
• кронштейн для нажатия на тарелку.

Для изготовления рычага подойдёт отрезок металлической трубки диаметром от 1,5 до 3 см длиной до 50 см. Оба кронштейна выполняются по одинаковой схеме, но с тем лишь отличием, что первый должен иметь отверстие для крепления его на шпильке головки, а второй — упорную шайбу, которая по внутреннему диаметру должна быть меньше тарелки клапана, но больше его внутреннего отверстия.









Как нельзя снимать сухарь клапана?

Некоторые горе-умельцы для того чтобы снять сухарики, предлагают воспользоваться отрезком трубы или свечным ключом. Трубка ставится одним концом на тарелку клапана, а по второму наносятся удары молотком.

Смещаясь под ударом, тарелка освобождает сухари, и они вылетают со своих посадочных мест. Если учесть, что они часто залипают, то мы имеем все шансы погнуть тарелку или стержень клапана. Более гуманно для «здоровья» клапана, да и для вашего кошелька, воспользоваться специальным приспособлением — рассухаривателем.

Как снимать сухари своими руками?

Технология снятия цилиндров сухарей, по сути, проста для тех автомобилистов, которые не боятся производить ремонт авто самостоятельно. Нужно всего лишь придерживаться технологической карты демонтажа и использовать специальный инструмент.

Итак, приступим к рассухариванию и для этого выполним следующее: Кронштейн рассухаривателя с отверстием закрепляется с помощью гайки на шпильке головки или прикручивается болтом. Второй кронштейн устанавливается на тарелку клапана и производится надавливание на свободный конец рычага. Перемещаясь вниз по клапану, тарелка обнажает сухарики, которые аккуратно снимаются. После освобождения рычага можно снять пружины и клапан.

Если снять сухарики можно, используя подручные средства, то установить их обратно без нашего приспособления не получится. Именно поэтому, затевая ремонт, необходимо посетить специализированный магазин или изготовить рассухариватель клапанов самостоятельно.

Изготовление рассухаривателя

Универсальный рассухариватель схема

Универсальный рассухариватель клапанов можно собрать своими руками, используя незамысловатые чертежи. В его основе стоит рычаг с прикрепленными к нему двумя кронштейнами. Эти кронштейны крепятся с помощью винтов и гаек, образуя шарнирное соединение. Для его сборки надо подготовить:

• Болгарку;
• Сварочный аппарат;
• Планку из прочного металла для рычага;
• Две короткие планки для изготовления кронштейнов (одна приблизительно в два раза короче другой);
• Трубу, диаметром немного больше, чем тарелка, прикрывающая пружины, и длиной примерно 3-5 см.

К самой короткой планке приварить шайбу, диаметром примерно 8 мм. Она будет использоваться для крепления приспособления к агрегату. Другой ее конец крепится к краю рычага шарнирным методом. К средней планке приваривают подготовленный кусок трубы, и также прикрепляют к рычагу, только ближе к его центру. Для приведения конструкции в действие надо закрепить короткий кронштейн за край головки, а среднюю часть с трубой установить на тарелку. Нажим на ручку конструкции позволяет отжать пружину вниз, освобождая доступ к сухарям.

Что нужно, чтобы сделать рассухариватель самому



Для изготовления этого приспособления понадобятся, прежде всего, подходящие материалы. Для струбцинного варианта нужно иметь:

• Металлический профиль или листовой металл толщиной 10-15 мм;
• Пару крупных болтов или шпилек (из них будут изготовлены винты, поэтому длина каждого не менее 15 см);
• Две соразмерные с болтами гайки.

Для рычажного варианта необходимо заранее запастись следующими элементами:

• Металлическая труба или прут диаметром около 15 мм и длиной до 40-50 см;
• Две стальные полосы шириной 20-30 мм и длиной 5 см. Толщина около 3 мм.
• Две полосы шириной 20-30 мм, толщиной до 3 мм, длина 15 см;
• Два болта 6х25 мм с гайками и шайбами;
• Две стальные шайбы (можно изготовить самостоятельно). Первая имеет диаметр 25 мм, толщину около 3 мм, внутреннее отверстие 8 мм. Вторая имеет диаметр чуть больший, чем тарелки пружин. Ее толщина не менее 5 мм.

Читайте также: Стартер работает через раз

Само собой, сделать рассухариватель клапанов без подручных инструментов не получится. Потребуется:

• Болгарка или ножовка по металлу;
• Сварочный аппарат (придется сделать несколько швов по 2-3 см);
• Тиски;
• Дрель и сверла по металлу;
• Гаечные ключи.

Устройство и принцип действия рассухаривателя

Рассухариватель клапанов нужен для того, чтобы плавно сжать пружину клапана, удержать ее в сжатом положении, тем самым сдвинув тарелку крепления пружины вниз и освободив сухари. После извлечения сухарей, при помощи рассухаривателя нужно плавно разжать пружину, чтобы ничего не повредить. Все просто!

Рассухариватели клапанов имеют множество конструкций, вплоть до того, что для каждой серии двигателей Мерседес нужен свой рассухариватель. Но любой рассухариватель не может обойтись без следующих обязательных элементов:

• Кольцевой упор для надавливания на тарелку клапана – чаще всего в виде трубки с большими пропилами в стенках, чтобы через них извлекать сухари;
• Рама рассухаривателя – при помощи которой пружина клапана удерживается в сжатом положении;
• Ручка или винт – которые создают усилие для сжатия пружины клапана.

Виды приспособлений для рассухаривания клапанов

Существует два вида приспособлений для рассухаривания клапанов, которые кардинально отличаются между собой:

• Рычажный рассухариватель является универсальным приспособлением. Им можно пользоваться как на снятой головке, так и без ее демонтажа (например, при смене маслосъемников). Существенным минусом является необходимость парной работы – пока один человек отжимает пружину, другому надо доставать сухари. Изготовить этот инструмент не так сложно, как может показаться с первого взгляда.
• Винтовой рассухариватель более удобен в применении, так как позволяет работать одному. К минусам такого инструмента можно отнести необходимость демонтажа головки и подбор под конкретную модель агрегата. И сделать такой вид рассухаривателя для клапанов своими руками сложнее.

Изготовление винтового рассухаривателя



1. Изготовление скобы-каркаса. Это основная деталь данного типа рассухаривателя. Ее можно вырезать из цельного листа металла, но намного удобнее будет сварить из нескольких кусков профиля или толстых стальных полос. Размеры зависят от конкретной модели авто, но усредненные внутренние показатели такие: длина не менее 210 мм, ширина не менее 150. В итоге получается каркас в виде большой печатной буквы С.
2. После того, как скоба будет готова, на торцы коротких отрезков навариваются гайки.
3. К одному из болтов также приваривается отрезок трубы. Ко второму приваривается либо большая шайба, либо тарелка клапана — это будет опора.
4. Болты вкручиваются в приваренные гайки так, чтобы они при завинчивании двигались по направлению друг к другу и к центру скобы.

Топ 5 универсальных рассухаривателей

Если вы время от времени проводите работы над головкой блока цилиндров и рассухариваете клапаны, то вам обязательно нужен рассухариватель клапанов. Ниже я опишу наиболее популярные и дешевые универсальные рассухариватели.

• Самодельный рассухариватель.

Этот вариант имеет право на жизнь. За образец обычно берется рассухариватель рычажного типа. Самое главное преимущество такого рассухаривателя – это изготовление инструмента под свои нужды. Вы можете изготовить несколько нажимных колец, разного диаметра и длины, или при помощи отверстий на рычаге задать более широкий диапазон регулировки. Все в ваших руках.

• Автом-2

Самый дешевый и распространенный рассухариватель на российском рынке. Цена его колеблется в районе 250 рублей. Что согласитесь совсем уж немного. Производится в городе Воронеже. Зарекомендовал себя как надежный и удобный инструмент. К недостаткам можно отнести то, что он создавался специально для двигателей автомобилей ВАЗ. Применение данного рассухаривателя затруднено на двигателях других концернов.

• Licota ATA-1404

Универсальный рассухариватель от известной компании Licota. Широкий спектр применения сделали его очень популярным. Чаще всего применяется на СТО мелкой и средней руки, которые специализируются на ремонте двигателей. В комплекте идет адаптер для подачи сжатого воздуха в цилиндр. Рассухариватель может удерживать клапанную пружину в сжатом положении, что освободит ваши руки. К недостатку стоит отнести цену. Средняя цена на рынке – 5 500 рублей.

• Licota ATA-0014

Универсальный рассухариватель с зацепом за нижние витки пружины от все той же компании Licota. Очень удобный и относительно дешевый рассухариватель. Позволяет очень быстро и практически без предварительной подготовки производить процедуру рассухаривания клапанов. К недостаткам стоит отнести – затрудненное применение на двухвальных двигателях, отсутствие адаптера для подачи сжатого воздуха в цилиндр. Средняя цена на рынке – 2 400 рублей.

• Licota ATA-0035

Универсальный рассухариватель для двигателей с центральными свечными колодцами. Очень удобный рассухариватель. Спросите на СТО, специализирующихся на BMW, каким рассухаривателем они пользуются? Ответ, с вероятностью практически в 100%!, будет — Licota ATA-0035. Удобство использования, все необходимое в комплекте, сделали этот универсальный рассухариватель лучшим, для двигателей с центральным расположением свечей зажигания. Средняя цена на рынке – 5 000 рублей.

Как рассухарить клапана без рассухаривателя

Рассухаривание клапанов K6A Jimny.
Капиталить двигатель начинают с ГБЦ. В ближайшее время предстоит разобрать свой К6А, поэтому заблаговременно в закромах джимни-клуба была найдена ГБЦ с прогоревшим клапаном. Я решил полностью подготовить голову, чтобы потом снять свою и сразу поставить новую.

Для начала снимаем с головы распредвалы.



ГБЦ K6A jimny распредвалы

Не нужно бояться, что распредвалы потом перепутаются, на них есть метки и в момент сбора головки все равно все встанет на свои места, если про это не забыть. Крышки постелей распредвалов тоже подписаны. E выпуск, I впуск.

Под распредвалами будут шайбы, которыми регулируют тепловой зазор, их можно просто поддеть отверткой и аккуратно вытащить, желательно положить их все по порядку, у каждой шайбы свой размер, поэтому если они не перепутаются, то потом нам будет проще регулировать зазоры.



регулировочная шайба клапана

Под регулировочными шайбами будут тарелки клапанов, которые нам и нужно рассухаривать.

Похожие статьи

• Что такое клапан двигателя



Рассухаривание клапанов k6a

Для того чтобы рассухарить клапан, нам нужен либо специальный рассухариватель, либо обычный свечник с магнитным наконечником. Магнитный наконечник не даст сухарям улететь в неизвестном направлении, так как они очень маленькие, найти их потом будет очень проблематично.

Суть процесса проста, нужно надавить магнитной частью свечника на тарелку клапна, причем не просто надавить, а с силой, чтобы сухарь вылетел во внутрь свечника и примагнитился. Не нужно бить по свечнику молотком, как пишут эксперты вазоводы, достаточно просто надавить до конца хода пружины.



свечник с магнитным наконечником для рассухаривания клапанов

Потом все тарелки, сухари и пружинки нужно аккуратно сложить в коробочку, чтобы ничего не потерялось и не перепуталось.



тарелки клапанов с сухарями и пружинками

Похожие статьи


Как регулировать клапана ваз 2107



впускные клапана k6a

Виды приспособлений для рассухаривания клапанов

Существует два вида приспособлений для рассухаривания клапанов, которые кардинально отличаются между собой:

• Рычажный рассухариватель является универсальным приспособлением. Им можно пользоваться как на снятой головке, так и без ее демонтажа (например, при смене маслосъемников). Существенным минусом является необходимость парной работы – пока один человек отжимает пружину, другому надо доставать сухари. Изготовить этот инструмент не так сложно, как может показаться с первого взгляда.
• Винтовой рассухариватель более удобен в применении, так как позволяет работать одному. К минусам такого инструмента можно отнести необходимость демонтажа головки и подбор под конкретную модель агрегата. И сделать такой вид рассухаривателя для клапанов своими руками сложнее.

Как рассухарить и засухарить клапана без рассухаривателя, и чтоб не сложно??

Как рассухарить и засухарить клапана без рассухаривателя, и чтоб не сложно??

1. Заменить самому прогоревший клапан в домашних условиях легко, единственно вы должны знать, как снять головку с двигателя. А всю работу по замене и притирки клапана я объясню. Буду исходить из того что вы никогда не меняли прогоревший клапан или меняли клапан но не успешно (клапан не держит и двигатель троит) . Этот способ замены и притирки клапана подойдет для любой марки автомобиля, УАЗ, Жигули, Газ и т. д. все клапана в принципе одинаковы и только разница в размерах и расположении в головке двигателя, а притираются все одинаково. Первое что надо сделать перед заменой и притиркой клапана, купить притирочный порошок (порошок бывает разный, сухой и готовый к использованию) сухой притирочный порошок надо будет развести любым машинным маслом (проще взять то масло что заливаете в свой двигатель) готовый притирочный порошок уже разведен. Разводить притирочный порошок для клапанов так, насыпьте в любую небольшую емкость можно даже в пробку от бутылки (его много не надо а добавить всегда можно) и залейте маслом чтоб получилась каша средней густоты. Видов притирочного порошка много, в принципе подойдет любой, но лучше если он будет помельче. Также не забудьте купить новую прокладку под головку и сальники клапанов, даже если недавно меняли сальники клапанов все равно после притирки клапанов лучше поставить новые. Обычно прогорают выпускные клапана, я не разу не видел чтобы прогорел впускной клапан. Поэтому купите клапан или клапана на замену, если есть хороший рабочий клапан, то можно поставить и его. Клапана прогорают от разных причин, клапан был зажат, очень бедная смесь топлива (особенно если двигатель работает на газе) , большой износ направляющей втулки клапана (клапан сильно болтается в направляющей втулки) , или износ самого штока клапана (истирание штока клапана) . Приступим к замене прогоревшего клапана Совет, не снимайте с головки карбюратор и коллектор, они не мешают и вам меньше хлопот с разборкой лишних деталей. Первым делом надо рассухарить клапан, скорей всего съемника клапанов у вас нет, если есть то отлично, но можно обойтись и без съемника клапанов. Положите головку на ровную поверхность желательно крепкий стол или деревянный шит также можно постелить под нее резиновый коврик. Подложите под клапан который надо рассухарить любую железяку, главное чтобы клапан уперся в нее, возьмите трубку с внутренним диаметром от 13мм и больше главное чтобы она была не больше тарелки пружины клапана (для Жигулей) , для Уаза и Газа трубка должна быть не менее 16мм. Наставляйте эту трубку на клапан чтобы сухарики клапанов были внутри трубки, и бейте молотком по трубке обычно на 3 или 5 удар клапан рассухаривается и сухарики остаются в трубке и не теряются, единственно трубку прижимайте плотно к тарелки клапана чтобы она при ударе не отпрыгивала от тарелки клапана. Сразу скажу не бойтесь, пружина никуда не улетит и по руке не ударит. Клапан рассухарили, вытаскивайте его, вставляйте новый клапан и пошатайте его если биение около миллиметра то это еще терпимо можно оставить эту направляющую втулку клапана, но если в стороны клапан болтается сильно желательно направляющую втулку клапана заменить на новую. Как заменить направляющую втулку клапана

Для того чтобы выбить направляющую втулку клапана нужна специальная оправка которой у вас скорее всего нет, ну и не надо выбьем и без нее, возьмите кругляк миллиметров #510;12-13,5 или длинный болт #510;12мм для жигулевской головки, для Уаза и Газа кругляк #510;15-16мм или болт 16мм

Но есть очень важный момент, на котором я хочу заострить ваше внимание, выбивать направляющую втулку надо изнутри в сторону распредвала (снизу вверх) и очень важно выбивать надо очень тяжелым молотком полукувадочкой, удар недолжен быть очень сильный главное он должен быть тяжелый (направляющая втулка легко выйдет, и не будет крошиться). Если начнете выбивать втулку клапана легким молотком втулка будет крошиться, и будите только мучиться

• рассухарить, торцовый ключ примерно на 17 и резко ударяешь молотком., Сухари выскочили. Засухарить сложнее, я большой отверткой отжимал пружину а пинцетом ставил сухари, какие с первого раза, а какие и с .
• Рассухарить то можно.. . а вот собрать обратно. Машина то какая. . ?
• Никак

Рассухариватель клапанов своими руками

Сегодня покажу свой вариант очень нужного инструмента при ремонте двигателя, это рассухариватель клапанов. При ремонте головки блока цилиндров без рассухарки не обойтись. Если разобрать можно подручными инструментами, с помощью молотка и трубки, то собрать таким же методом не получится. Хотя некоторые умельцы с этой задачей справляются с помощью гаечного ключа, не представляю как.

Для сборки рассухарки мне понадобится:

• труба железная D20 мм. примерно 40 см. и D25 мм примерно 20 см.
• две шпильки на 8 мм.
• одна шпилька на 14 мм.
• кусок полосы 4 х 40 мм.
• гайки, шайбы, граверы на 8 мм.
• болт на 8 мм.
• гайки на 14 мм.
• смазка
• сварочный аппарат, электроды
• УШМ (болгарка)
• гаечные ключи
• плоскогубцы
• молоток
• ну и самое главное, хорошее настроение и прямые руки.

И так приступим. Сначала нужно отрезать от трубы D25 две трубки по 40 мм. (я не нашел дома такой трубы поэтому взял сгоны, они были). Если в трубе есть капли от сварки по шву их обязательно нужно сточить. Также нужно удалить заусенцы на месте среза. В эти трубки будет вставляться труба D20.

Теперь от полосы 4 х 40 мм. отрезаю два куска размером 20 х 40 мм. В этих пластинах нужно просверлить отверстия на 8 мм.

Привариваю эти пластины к трубе D25. и откладываю в сторону, пусть остынут.

Далее мне понадобится ещё одна трубка D25 размером 20 мм. Её также нужно обработать от заусенцев и от сварочных капель изнутри. К ней нужно приварить гайку на 14 мм.

Опять беру трубу D25 мм. от неё нужно отрезать кусок сантиметров 8 (у меня получилось меньше). Данная труба будет упираться в пружину и сжимать. Поэтому лучше сделать её больше, удобнее будет устанавливать «сухари». Вырезаю в ней «окно».

К ней же привариваю увеличенную шайбу на 8 мм.

К гайке на 14 привариваю болт на 8, строго перпендикулярно. Я взял слишком длинный болт, лишние пришлось отрезать.

Теперь собираю данный узел как на фото ниже.

Устанавливаю шайбы с двух сторон. Закручиваю гайку так, чтобы трубка могла свободно вращаться. Гайку фиксирую при помощи сварки.

Данное соединение помазал маслом для лучшего скольжения. На шпильку 14 мм. накрутил гайку и приварил её. Собираю. Вот что получилось.

В итоге получилась такая рассухарка. Минимум запчастей, максимум пользы.

Теперь нужно установить и проверить как она работает. Для установки нужно прикрутить шпильками на 8 мм. в существующие отверстия в головке. Направить рассухарку на установленную пружину и вращать ключом шпильку по часовой стрелке. Тем самым сжимать пружину. После установки «сухарей» выкрутить и передвинуть на следующий клапан и так далее все 16 клапанов.

Несколько советов по монтажу

Поршень цилиндра №1 перед установкой нужно поставить в мертвую верхнюю точку. Поможет в этом ключ на 17. В шкивах есть выемки, а в распредвалах – шипы.

У каждого шкива есть метки, и они должны смотреть вверх. А коленвал лучше ставить по той метке, которая есть на КПП узле.

При демонтаже нужно отметить, под какими именно углами закреплены натяжные ролики. Ключ-пластину необходимо выставить под правильным углом и затянуть гайку с усилием в 40 Н*м.

Винты и их рабочую часть нужно смазывать моторным маслом и закручивать в правильном порядке. Потом нужно провернуть винты на 90 градусов во время второго подхода и на 90 градусов еще раз во время третьего прохода.

Похожие статьи


Как самостоятельно поменять ремень грм на автомобиле ваз 2110 (8 клапанов)?

None Замена клапанов на ВАЗ-2112 (21120) 16 клапановСсылка на основную публикацию

Не нашли интересующую Вас информацию? на нашем форуме.

Одним из наиболее распространенных признаков нарушения нормального функционирования клапанов на ВАЗ 2110/2112 — это отчётливый стук при работе двигателя. Также о неправильной работе клапанов может свидетельствовать и остановка мотора при трогании машины, и уменьшение компрессии в цилиндрах.

Без рассухаривателя

Без рассухаривателя клапанов сухари пытаются снять следующим образом. Берут трубу подходящего диаметра, устанавливают на тарелку крепления пружины и бьют по трубе молотком. При ударе тарелка сдвигается вниз, сжимает пружину и освобождает сухари, которые падают на поверхность тарелки. После этого пружина разжимается, и сухари разлетаются в разные стороны. Назвать данный метод съема сухарей кроме как варварским я не могу.

При использовании данного метода возможно повреждение клапана, пружины или тарелки пружины. Также возможна потеря сухарей. Я уже не говорю о том, что сухари могут упасть в масляные каналы двигателя, и тогда вам обеспечена полная разборка двигателя и поиски в нем сухаря.

Самодельный рассухариватель клапанов.

В статье «» я опубликовал фото простого рычажного рассухаривателя, в пластине которого сверлятся отверстия, на таком же расстоянии, как и в головке цилиндров (чтобы закрепить пластину болтами на плоскости головки) и которым можно рассухарить клапана не снимая головку с мотора (например чтобы поменять сальники клапанов). Но у такого рассухаривателя есть два недостатка.

Первый — это то, что пластину рассухаривателя можно закрепить на поверхности головки, только если сначала демонтировать распредвал и крышки его постелей. Ну а второй недостаток, это то, что рычаг этого рассухаривателя должен постоянно сжимать помощник, и бороться с упругостью пружин, пока вы пытаетесь в спешке вытащить пинцетом сухарики. Если нет помощника, то тогда придётся как то привязывать нажатый рычаг верёвкой, что бывает трудно осуществить в подкапотном пространстве.

Универсальный рассухариватель

Такое приспособление состоит из рычага и двух кронштейнов, шарнирно прикрепленных к нему при помощи винтов с гайками или заклепок. Кронштейн, находящийся на краю рычага, служит для крепления устройства к головке. Он чаще всего оканчивается толстой стальной шайбой с отверстием диаметром около 8 мм. Для приведения рассухаривателя в рабочее состояние ее надевают на шпильку крепления постели распредвала и закрепляют гайкой. Кронштейн, располагающийся посередине рычага, оканчивается шайбой диаметром чуть больше тарелки прикрывающей пружины и служит для надавливания на нее.

При наличии желания и необходимых инструментов это приспособление можно легко сделать своими руками. Вот список инструментов необходимых для его изготовления:

• Ножовка по металлу.
• Дрель со сверлами.
• Сварочный полуавтомат.

Не беда если у вас нет полуавтомата, так как в этой конструкции нужно сделать всего четыре сварочных шва длиною по 1 см каждый.

Чтобы сделать своими руками это приспособление вам нужно запасти следующие материалы и крепежные изделия:

• Отрезок стальной трубы диаметром около 1,5 см – 40 см.
• Винты М 6×25–2 шт. и гайки для них (тоже 2 шт).
• Стальные полосы 1×5 см толщиной 3 мм – 2 шт.
• Стальные полосы 1×15 см толщиной 3 мм – 2 шт.
• 2 стальные шайбы. Одна диаметром 2,5 см, толщиной 3 мм с отверстием Ø 8 мм посередине, другую же, если вы не токарь, изготовить своими руками не получится. Диаметр второй шайбы должен быть на 0,6 см больше диаметра тарелки пружин, а толщина ее – 5 мм. На ее рабочей стороне следует выполнить выемку глубиной 2–3 мм диаметром равным наружному диаметру тарелки. А посередине сделать отверстие размером немного меньше выемки.

Для того чтобы можно было начать сборку приспособления, нужно из шайб и стальных полос сделать кронштейны. Для этого положите упорную шайбу выемкой вниз, а на ее края поставьте диаметрально противоположно стальные полосы и приварите их. Второй узел делается также, разница лишь в том, что шайба кладется произвольно. После того как сварка остынет нужно в каждой полосе просверлить по отверстию Ø 6,5 мм. Они должны располагаться на расстояние 0,3–0,4 см от неприваренных краев.

После этого тем же сверлом просверлите два отверстия в отрезке трубы. Одно из них на расстоянии полсантиметра от края, другое посередине. Теперь можно собирать наше устройство. При помощи винтов и гаек прикрепите кронштейн с ровной шайбой к краю рычага, а другой посередине. После окончания крепления устройство готово к эксплуатации.

Изготовление винтового рассухаривателя

1. Изготовление скобы-каркаса. Это основная деталь данного типа рассухаривателя. Ее можно вырезать из цельного листа металла, но намного удобнее будет сварить из нескольких кусков профиля или толстых стальных полос. Размеры зависят от конкретной модели авто, но усредненные внутренние показатели такие: длина не менее 210 мм, ширина не менее 150. В итоге получается каркас в виде большой печатной буквы С.
2. После того, как скоба будет готова, на торцы коротких отрезков навариваются гайки.
3. К одному из болтов также приваривается отрезок трубы. Ко второму приваривается либо большая шайба, либо тарелка клапана – это будет опора.
4. Болты вкручиваются в приваренные гайки так, чтобы они при завинчивании двигались по направлению друг к другу и к центру скобы.

Изготовление рычажного рассухаривателя

Универсальный рассухариватель клапанов сделать своими руками тоже не составит особого труда.

1. Изготовление рычага. Для этого прут или трубу необходимо выгнуть так, чтобы она приняла вид молнии. При этом изгиб должен быть смещен в одну сторону. Получится так, что дина одного конца около 15 см.
2. На коротком конце сверлятся два сквозных поперечных отверстия. Первое на расстоянии 1 см от края, второе – на расстоянии 12 см. Диаметры соответствуют имеющимся болтам.
3. Из коротких полос изготавливается П-образный кронштейн. На свободных концах просверливаются отверстия под болт. Перегородка выполняется из шайбы диаметром 25 мм с отверстием посредине. Кронштейн прикручивается к крайнему отверстию в рычаге.
4. Из длинных полос изготавливается аналогичный кронштейн и также крепится на рычаг за свободное отверстие.

Первый кронштейн будет служить для фиксации инструмента на блоке цилиндров, а второй – для воздействия на клапан. Конечно, для рассухаривания 16 клапанов придется часто переставлять инструмент. Но это все равно лучше, чем использовать молоток и свечной ключ.

Напоследок добавим, что в ряде случаев качественно и грамотно изготовленный самодельный рассухариватель клапанов ничем не уступает заводскому аналогу, а иногда даже превосходит его по ряду показателей. И, конечно же, стоимость инструмента будет заметно ниже сравнительно с аналогичными готовыми изделиями.

Как пользоваться приспособлением

После снятия распредвала наденьте крайний кронштейн на шпильку, которая удерживала постель, и наверните на нее гайку. Фигурную шайбу другого кронштейна установите на тарелку, накрывающую пружины клапана и нажмите рукой на рычаг. Наружная поверхность двух сухарей сложенных вместе является усеченным конусом, так же как и посадочное место под них в тарелке. Поэтому иногда тарелка при нажатии на нее удерживается сухарями на стержне клапана. В этом случае нужно слегка ударить сверху по середине рычага молотком. Когда пружины сожмутся, а тарелка опустится вниз по стержню клапана, свободной рукой возьмите пинцет и выньте им сухари из гнезда. Снимете обе пружины вместе с остальными деталями со штока и переставляйте устройство на следующую шпильку.

Винтовая модель рассухаривателя клапанов

Ее можно изготовить, применив подручные материалы. Поскольку модель имеет струбцинное строение, на ее основе и удобнее создавать рассухариватель. Чтобы сделать самодельный винтовой рассухариватель клапанов, подготовим следующие материалы:

• Болгарка;
• Сварочный автомат;
• 2 удлиненные гайки;
• 2 длинных болта;
• Отрезок трубы, длиной 3-5 см, и диаметром чуть больше тарелки;
• Шайба, по диаметру подходящая к трубе.

Рассухариватель на струбцине

Вырезаем из профиля заготовки так, чтобы можно было сварить деталь в форме скобы. Длина основной заготовки – 250 мм, боковые – 150мм. Свариваем силовой каркас. Для зажимов используем удлиненные гайки и длинные болты. Гайки привариваются к стальному профилю, в них вставляются болты по направлению к центру конструкции. На один из болтов приваривается кусок железной трубы, длиной примерно 3-5 см. Одно отверстие у трубки предварительно заварить шайбой подходящего диаметра. Вот с помощью нее то и прикрепить (или приварить) трубку к болту. Для использования рассухариватель устанавливается на головку блока следующим образом: отрезок трубы устанавливается на тарелку пружины, а с помощью второго болта производится смещение (сжатие) этой пружины. После этого достаются сухари. Проще это сделать пинцетом.

Как видим, изготовить приспособление для рассухаривания клапанов своими руками совсем не сложно. Потребуются незатейливые материалы, и немного затраченного времени, чтобы с комфортом проводить ремонт любимого авто.

Изготовление рассухаривателя

Универсальный рассухариватель схема

Универсальный рассухариватель клапанов можно собрать своими руками, используя незамысловатые чертежи. В его основе стоит рычаг с прикрепленными к нему двумя кронштейнами. Эти кронштейны крепятся с помощью винтов и гаек, образуя шарнирное соединение. Для его сборки надо подготовить:

• Болгарку;
• Сварочный аппарат;
• Планку из прочного металла для рычага;
• Две короткие планки для изготовления кронштейнов (одна приблизительно в два раза короче другой);
• Трубу, диаметром немного больше, чем тарелка, прикрывающая пружины, и длиной примерно 3-5 см.

К самой короткой планке приварить шайбу, диаметром примерно 8 мм. Она будет использоваться для крепления приспособления к агрегату. Другой ее конец крепится к краю рычага шарнирным методом. К средней планке приваривают подготовленный кусок трубы, и также прикрепляют к рычагу, только ближе к его центру. Для приведения конструкции в действие надо закрепить короткий кронштейн за край головки, а среднюю часть с трубой установить на тарелку. Нажим на ручку конструкции позволяет отжать пружину вниз, освобождая доступ к сухарям.

Что нужно, чтобы сделать рассухариватель самому

Для изготовления этого приспособления понадобятся, прежде всего, подходящие материалы. Для струбцинного варианта нужно иметь:

• Металлический профиль или листовой металл толщиной 10-15 мм;
• Пару крупных болтов или шпилек (из них будут изготовлены винты, поэтому длина каждого не менее 15 см);
• Две соразмерные с болтами гайки.

Для рычажного варианта необходимо заранее запастись следующими элементами:

• Металлическая труба или прут диаметром около 15 мм и длиной до 40-50 см;
• Две стальные полосы шириной 20-30 мм и длиной 5 см. Толщина около 3 мм.
• Две полосы шириной 20-30 мм, толщиной до 3 мм, длина 15 см;
• Два болта 6х25 мм с гайками и шайбами;
• Две стальные шайбы (можно изготовить самостоятельно). Первая имеет диаметр 25 мм, толщину около 3 мм, внутреннее отверстие 8 мм. Вторая имеет диаметр чуть больший, чем тарелки пружин. Ее толщина не менее 5 мм.

Само собой, сделать рассухариватель клапанов без подручных инструментов не получится. Потребуется:

• Болгарка или ножовка по металлу;
• Сварочный аппарат (придется сделать несколько швов по 2-3 см);
• Тиски;
• Дрель и сверла по металлу;
• Гаечные ключи.

Виды рассухаривателей и способы их применения

1. Рассухариватель струбцинного типа



Самый простой и надежный вид универсального рассухаривателя. Единственный и самый главный его недостаток – его применение возможно только на снятой головке блока цилиндров.

Представляет собой большую струбцину, с одной стороны которой расположен винт для упора в клапан, а с другой винт с кольцевым упором для надавливания на тарелку клапана.



Для использования этого рассухаривателя его нужно установить соосно на клапан и вращением винта с кольцевым упором сжать клапанную пружину. После этого аккуратно извлечь сухари при помощи маленького магнита. Все просто.

Внимание! Далее идет описание рассухаривателей, которые могут применяться без снятия головки блока цилиндров. В этом случае, обязательна подача сжатого воздуха в цилиндр, на котором проводится операция рассухаривания клапана

Без подачи сжатого воздуха клапан упадет в цилиндр и вам придется снимать головку блока цилиндров.

1. Рассухариватель рычажного типа



Еще один универсальный рассухариватель. Для его применения не требуется снятие головки блока цилиндров. К его недостаткам можно отнести – невозможность работы с некоторыми моторами из-за ограниченности регулировок.

Представляет собой рычаг, на конце которого закреплена пластина с вырезом. На некотором удалении от конца рычага устанавливается кольцевой упор. На другом конце рычага устанавливается ручка для удобства работы.

Для использования этого рассухаривателя нужно закрепить пластину к головке блока цилиндров при помощи подходящего болта. Установить кольцевой упор на тарелку клапана. Рукой надавить на ручку, второй рукой при помощи магнита аккуратно извлечь сухари.

1. Рассухариватель с зацепами за нижние витки пружины



Универсальный рассухариватель, который позволяет работать очень быстро.

Представляет собой сложное устройство с зацепами, которые закрепляются за нижние витки пружины. Между зацепами расположен кольцевой упор с винтом регулировки, который приводится в движение ручкой, расположенной в верхней части устройства.

Для его использования необходимо закрепить зацепы за нижние витки пружины. При помощи винта регулировки создать небольшой преднатяг на клапанной тарелке. Рукой надавить на ручку рассухаривателя, второй рукой аккуратно извлечь сухари при помощи магнита.

1. Рассухариватель для двигателей с центральным расположением свечных колодцев

Данный тип рассухаривателей идеален для двигателей с центральным расположением свечных колодцев. В большинстве своем такие двигатели применяются на автомобилях BMW. К недостаткам рассухаривателя можно отнести его высокую цену и ограниченность применения.

Представляет собой толстую направляющую, которая вкручивается в свечной колодец. Направляющая имеет штуцер для подключения шланга подачи сжатого воздуха в цилиндр. На направляющей закрепляется коромысло, на котором крепится болт с нажимным кольцом.



Для его использования необходимо вкрутить направляющую в свечной колодец. Отрегулировать коромысло и болт с нажимным кольцом, чтобы кольцо располагалось над клапанной тарелкой. При помощи болта задать небольшой преднатяг на клапанной пружине. Подать сжатый воздух в цилиндр и рассухарить клапан. Просто и эффективно.

Рассухариватель: снять и установить сухари без потерь времени и сил



14 Октября 2013

Замена клапанов или другие операции, связанные с извлечением клапанов из головки блока цилиндров — дело в теории несложное и понятное, однако на практике оно доставляет массу проблем. Решить эти проблемы помогает простой инструмент — приспособление для снятия и установки сухарей клапанов. Об этом инструменте пойдет речь в представленной статье.

Данная публикация продолжает серию статей о специальном инструменте.

Зачем в двигателе сухари

Простой вопрос: как зафиксировать клапан в двигателе внутреннего сгорания? Вопрос перестает быть таким простым, если вспомнить, что каждый клапан — и впускной, и выпускной — открывается и закрывается с частотой 20-25, а то и 40 раз в секунду. При таких нагрузках простая задача о креплении клапана становится очень сложной.

Нельзя ли клапан прикрутить к пружине гайками? Можно, но гайки при постоянных ударах и вибрации будут стремиться к раскручиванию, и даже шплинтовка не даст надежного результата. Кроме того, резьбовое соединение будет довольно сложным. Приварить клапаны «намертво» тоже нельзя — в этом случае будет невозможен ремонт.

Вот поэтому для фиксации клапанов было найдено особое решение — сухарное соединение, которое настолько же простое, насколько и надежное.

• 3 800 ₽
• 230 ₽
• 5 815 ₽
• 6 190 ₽
• 1 800 ₽
• 3 150 ₽
• 190 ₽
• 190 ₽
• 190 ₽
• 1 240 ₽

Показать все товары

Устройство сухарного соединения в общем случае сводится к следующему. В верхней части стержня (штока) клапана имеется кольцевая канавка, в которую вставляются направленные внутрь кольцевые выступы двух сухарей, имеющих форму разрезанного вдоль цилиндра. Когда сухари встают в канавку, в верхней части клапана получается цилиндрическое утолщение, которое не может двигаться вдоль штока. Сухари упираются в тарелку, которая удерживает пружины, и фиксируют клапан в закрытом положении.

Однако сухари необходимо зафиксировать так, чтобы они не выпали от постоянной вибрации, но при этом могли свободно вращаться в канавке. Это достигается очень просто: в верхней тарелке выполнено углубление, в котором сухари располагаются, как в колодце, и не могут выпасть при условии, что клапанные пружины не ослабевают.

Приспособление для снятия и установки сухарей клапанов

Сухарное соединение обладает массой достоинств, но в его простоте заключается главная сложность: разобрать такое соединение (или, как говорят — «рассухарить») — задача непростая, и справиться с нею без специального инструмента крайне сложно.

Для снятия сухарей нужно выполнить простую вещь — сжать пружины так, чтобы сухари вышли из углубления в тарелке, и тогда их можно снять буквально голыми руками.

Но вот загвоздка: сжать клапанные пружины сложно, и если делать это, например, с помощью двух отверток, то можно провозиться несколько десятков минут, поранить пальцы, повредить шток клапана и в итоге с трудом добиться сомнительного успеха.

Для рассухаривания (а равно, и для установки сухарей, которая производится в обратном порядке, поэтому не менее проста) лучше использовать специальное приспособление, которое помогает легко сжать пружины и, удерживая их в таком положении, снять или установить сухари.

Рабочий орган приспособления — кольцевой упор, который при нажатии на пружины сжимает их. В ряде конструкций упор состоит из двух полуцилиндрических частей, которые при сжатии образуют цилиндр — так выполнены приспособления в виде щипцов. Компания JTC предлагает целый комплект щипцов с упорами разного диаметра, что позволяет работать с различными двигателями.

В комплект многих приспособлений входит и еще один важный инструмент — магнит, который позволяет легко извлекать выпавшие сухари.

Изготовление винтового рассухаривателя

1. Изготовление скобы-каркаса. Это основная деталь данного типа рассухаривателя. Ее можно вырезать из цельного листа металла, но намного удобнее будет сварить из нескольких кусков профиля или толстых стальных полос. Размеры зависят от конкретной модели авто, но усредненные внутренние показатели такие: длина не менее 210 мм, ширина не менее 150. В итоге получается каркас в виде большой печатной буквы С.
2. После того, как скоба будет готова, на торцы коротких отрезков навариваются гайки.
3. К одному из болтов также приваривается отрезок трубы. Ко второму приваривается либо большая шайба, либо тарелка клапана – это будет опора.
4. Болты вкручиваются в приваренные гайки так, чтобы они при завинчивании двигались по направлению друг к другу и к центру скобы.

Как сделать рассухариватель клапанов своими руками? 2 варианта на выбор

Для этого применяют специальные приспособления. Они прожимают пружину. Всего имеется 2 типа подобных инструментов:

1. Винтовые. Вместо рычага здесь винтовой механизм, работать можно в одиночестве. Недостатком является необходимость подбора инструмента к конкретной модели автомобиля.
2. Рычажные, здесь нажатие на пружину происходит при помощи рычага. Недостатком конструкции можно считать необходимость работать в паре. Один отжимает пружину, другой пинцетом извлекает сухари;

Второй тип сделать сложнее, но он значительно удобнее.

Правда, рычажный можно применять практически на любых моделях моторов.

Рычажный рассухариватель Для этого вам понадобится 2 металлические планки и стальная труба, подходящего размера.

Также пригодится болгарка и сварочный аппарат. Планки нужно разрезать по размерам.

Рассухариватель клапанов.



Делая ремонт транспортного средства, слесарь использует большое количество инструментов. А в некоторых ситуациях необходимым становится использование такого специального приспособления, как рассухариватель клапанов. Его главная задача ясна уже из названия — помощь специалисту в снятии сухаря клапана.

Что такое рассухариватель клапанов?

Поэтому в первую очередь будем разбираться, что представляет собой сухарь, где именно он располагается на клапанах и почему его съем можно сделать только с помощью специального инструмента.

Итак, как известно, основная задача выпускного и впускного клапанов заключается в плотном закрывании окна цилиндра двигателя, а также в открывании его в нужный момент.

Реализация данного процесса осуществима благодаря двум возвратным пружинам: они давят на тарелку, которая в свою очередь соединена со стержнем при помощи сухариков. Они-то, вместе с усилием пружин, и удерживают клапан при выполнении своей главной функции прочно в седле.



Выглядят эти сухарики как цилиндр небольшого размера, разделенный на две половины. Внутри его поверхности располагается шип, входящий в паз клапана. Наружный диаметр сухарей больше внутреннего диаметра тарелки. Следовательно, они очень надежно и сильно удерживаются – настолько сильно, что снять их можно только рассухаривателем.

Последний, кстати, является довольно простым сооружением, который можно соорудить самостоятельно. Для этого понадобится лишь 3 элемента: рычаг, кронштейн для нажатия на тарелку и удерживающий кронштейн.

Первый можно изготовить из металлической трубы (ее длина не должна превышать пол метра), диаметром от полутора до трех сантиметров, а два последних — создать по одной схеме, только у одного должно быть отверстие для крепления его на шпильке головки, а у второй – упорная шайба с внутренним диаметром меньше тарелки клапана, но превышающим его внутреннее отверстие.

Как рассухаривать клапана правильно?

По сути, технология демонтажа цилиндров сухарей является несложной задачей, с которой может справиться любой непрофессионал. Для этого нужно лишь заручиться технологической картой и рассухаривателем.



Итак, для того, чтобы сделать рассухаривание, потребуется выполнить следующие действия. В первую очередь необходимо кронштейн рассухаривателя с отверстием закрутить на шпильке головки с помощью гайки либо прикрутить болтом. А второй кронштейн установить на тарелку клапана и делать аккуратный нажим на конец рычага. Таким образом, двигаясь по клапану вниз, тарелка высвободит сухарики, которые после аккуратно снимаются. Далее за ними можно уже произвести снятие пружины и клапана.

Конечно, снять сухарики можно и любым другим подручным инструментом, но вот установить их обратно на свое место без специального приспособления у вас вряд ли получится. Поэтому перед началом ремонта необходимо подготовиться, то есть приобрести либо самостоятельно изготовить рассухариватель.

Как неправильно снимать сухари?

Многие для того, чтобы демонтировать сухарики, применяют отрезки трубы либо свечной ключ: один конец трубки ставят на тарелку клапана, а по второму делаются сильные удары молотком. В результате ударов происходит освобождение сухариков от тарелки, и они выскакивают со своих посадочных мест.

Однако иногда во время данного процесса может происходит залипание, в результате которого можно получить согнутую тарелку либо стержень клапана. Следовательно, если не хотите «нарваться» на лишние финансовые затраты, не испытывайте судьбу – используйте рассухариватель клапанов.

Рассухариватель клапанов универсальный своими руками

Вопрос, где взять рассухариватель клапанов, возникает перед автолюбителем после того как он решит отремонтировать головку блока или поменять маслосъемные колпачки своими руками. Сделать такой ремонт без этого приспособления не представляется возможным.

Рассухариватель клапанов нужен для сжатия клапанных пружин при разборке, а также при последующей сборке газораспределительного механизма.

Рассухариватели бывают двух видов:

1. Для работы только на демонтированной головке.
2. Универсальные. Позволяют работать как не снимая головки, так и после ее демонтажа.

Рассухариватель клапанов для ремонта снятой головки напоминает струбцину для сжатия толстых деталей, которая своими упорами нажимает с одной стороны на тарелку, накрывающую пружины, а с другой стороны на клапан. Этот инструмент, конечно, намного удобнее универсального рассухаривателя, так как после сжатия пружин оставляет руки свободными и не мешает вынимать сухари из гнезда. Но использовать его можно только когда головка снята, а ведь не станешь же снимать головку блока только для того, чтобы поменять маслосъемные колпачки. Поэтому автолюбители обычно обходятся универсальным.

Такое приспособление состоит из рычага и двух кронштейнов, шарнирно прикрепленных к нему при помощи винтов с гайками или заклепок. Кронштейн, находящийся на краю рычага, служит для крепления устройства к головке. Он чаще всего оканчивается толстой стальной шайбой с отверстием диаметром около 8 мм. Для приведения рассухаривателя в рабочее состояние ее надевают на шпильку крепления постели распредвала и закрепляют гайкой. Кронштейн, располагающийся посередине рычага, оканчивается шайбой диаметром чуть больше тарелки прикрывающей пружины и служит для надавливания на нее.

При наличии желания и необходимых инструментов это приспособление можно легко сделать своими руками. Вот список инструментов необходимых для его изготовления:

• Ножовка по металлу.
• Дрель со сверлами.
• Сварочный полуавтомат.

Не беда если у вас нет полуавтомата, так как в этой конструкции нужно сделать всего четыре сварочных шва длиною по 1 см каждый.

Чтобы сделать своими руками это приспособление вам нужно запасти следующие материалы и крепежные изделия:

• Отрезок стальной трубы диаметром около 1,5 см – 40 см.
• Винты М 6×25–2 шт. и гайки для них (тоже 2 шт).
• Стальные полосы 1×5 см толщиной 3 мм – 2 шт.
• Стальные полосы 1×15 см толщиной 3 мм – 2 шт.
• 2 стальные шайбы. Одна диаметром 2,5 см, толщиной 3 мм с отверстием Ø 8 мм посередине, другую же, если вы не токарь, изготовить своими руками не получится. Диаметр второй шайбы должен быть на 0,6 см больше диаметра тарелки пружин, а толщина ее – 5 мм. На ее рабочей стороне следует выполнить выемку глубиной 2–3 мм диаметром равным наружному диаметру тарелки. А посередине сделать отверстие размером немного меньше выемки.

Для того чтобы можно было начать сборку приспособления, нужно из шайб и стальных полос сделать кронштейны. Для этого положите упорную шайбу выемкой вниз, а на ее края поставьте диаметрально противоположно стальные полосы и приварите их. Второй узел делается также, разница лишь в том, что шайба кладется произвольно. После того как сварка остынет нужно в каждой полосе просверлить по отверстию Ø 6,5 мм. Они должны располагаться на расстояние 0,3–0,4 см от неприваренных краев.

После этого тем же сверлом просверлите два отверстия в отрезке трубы. Одно из них на расстоянии полсантиметра от края, другое посередине. Теперь можно собирать наше устройство. При помощи винтов и гаек прикрепите кронштейн с ровной шайбой к краю рычага, а другой посередине. После окончания крепления устройство готово к эксплуатации.



После снятия распредвала наденьте крайний кронштейн на шпильку, которая удерживала постель, и наверните на нее гайку. Фигурную шайбу другого кронштейна установите на тарелку, накрывающую пружины клапана и нажмите рукой на рычаг. Наружная поверхность двух сухарей сложенных вместе является усеченным конусом, так же как и посадочное место под них в тарелке. Поэтому иногда тарелка при нажатии на нее удерживается сухарями на стержне клапана. В этом случае нужно слегка ударить сверху по середине рычага молотком. Когда пружины сожмутся, а тарелка опустится вниз по стержню клапана, свободной рукой возьмите пинцет и выньте им сухари из гнезда. Снимете обе пружины вместе с остальными деталями со штока и переставляйте устройство на следующую шпильку.

Как самому сделать рассухариватель клапанов

Хорошо, когда в любом гараже, не говоря уже о мастерской, имеется нужный инструмент. Но не всегда есть возможность купить его. Иногда проще сделать самому. Например, такое приспособление, как рассухариватель клапанов своими руками сделать выгоднее, чем приобретать.

Что такое рассухариватель и для чего он нужен

Для начала стоит вспомнить, как держатся клапаны в газораспределительном механизме любого двигателя. Итак, впускные и выпускные клапаны удерживаются в закрытом состоянии при помощи пружины. Она в свою очередь фиксируется на стержне клапана тарелкой и сухарями.

Чтобы извлечь клапан, необходимо сжать пружину и вынуть сухарики. Как раз с этой задачей должен справляться рассухариватель.

Конечно, опытные автомобилисты знают, как можно снять клапан без этого инструмента – при помощи свечного ключа и молотка. Однако такой способ, во-первых, травмоопасен, а во-вторых, не поможет в дальнейшем поставить сухарики на свое место.

Для решения задачи существует специнструмент. Рассухариватели бывают двух основных типов:

винтовые (в виде струбцины). Работают только на снятой с двигателя головке блока; рычажные (универсальные). С ними головку снимать не нужно;

Первый вариант позволяет освободить руки мастера, удерживая пружину в сжатом состоянии. Второй вариант требует постоянного участия хотя бы одной руки. Он состоит из длинного рычага, упора и кронштейна для фиксации на блоке цилиндров.

Как один вид приспособления, так и другой продается в магазинах. Но многие изделия имеют либо низкое качество, либо высокую стоимость. Поэтому стоит поискать чертежи для рассухаривателя клапанов, чтобы самому сделать надежный недорогой инструмент.

Как рассухарить клапана в ГБЦ

Если вы ремонтировали свой автомобиль самостоятельно, то наверняка слышали про такое приспособление как рассухариватель клапанов. Нужен он для того, чтобы извлечь клапан из направляющей втулки, предварительно освободив от сухаря.

Итак, если вы ни разу не сталкивались с подобной процедурой, то можете посмотреть, как это происходит на наглядном примере автомобилей ВАЗ «классика». Разумеется, для проведения подобной процедуры нам понадобится специальное приспособление, которое и называется рассухариватель клапанов.

На фото выше показано наглядно, как выглядит это приспособление в действии. Разумеется, предварительно необходимо снять клапанную крышку, чтобы добраться до самих клапанов. Но здесь стоит иметь ввиду, важно понимать, с какой целью вы будете их рассухаривать:

• если для замены клапанов, то всё это делается при уже снятой ГБЦ с блока
• если же для замены сальников (маслосъемных колпачков), тогда снятие ГБЦ не требуется

Но во втором случае нужно добиться того, чтобы при нажатии на клапан, он упирался внутри цилиндра в препятствие, чтобы можно было его рассухарить. Сделать это можно довольно просто: открутить свечу зажигания и в отверстие вставить оловянную проволоку или даже веревка сойдет, главное — не повредить цилиндр внутри.

Когда будет хороший упор, можно при помощи приспособления нажимать на пружину клапана, чтобы получить примерно следующую картину:

Как видите, пружина клапана должна максимально сжиматься от действия съемника, а сухари в этот момент остаются свободными на клапане. Их можно без проблем снять либо при помощи пинцета, а ещё удобнее с помощью магнитной рукоятки, как и показано на фото ниже.

После этого можно вынимать пружину для дальнейших действий, так как больше дополнительных манипуляций не требуется.

А вот когда все необходимые действия и ремонт закончен, потребуется вновь установить сухари на свои места. И тогда понадобится всё выполнить в обратной последовательности: так же сжать пружину, и установить сухари на свои места. Ослабить пружину, и то же самое выполнить с другими клапанами.

Если статья была интересной, подпишитесь на канал и не ленитесь ставить палец вверх, чтобы получать уведомление о выходе новых материалов каждый день!

Одним из обязательных элементов любого двигателя внутреннего сгорания является впускной и выпускной клапан. Их корректная работа позволяет обеспечить высокое качество работы топливной системы, а значит, и всего автомобиля в целом. Клапаны устанавливаются не только в моторе, но и во многих других деталях машины: на форсунках, топливной рампе, коробке передач. Они обеспечивают циркуляцию жидкости и газа по различным системам авто, и их поломка может привести к целому ряду проблем.

Разборка ГРМ

Главная цель – удалить два распредвала. Для этого нужно:

1. Снять клемму «минус».
2. Снять со свечей все провода.
3. Отключить свечи от катушек.
4. Снять модуль зажигания и шланг, отвечающий за вентиляцию картера.
5. Удалить кронштейн, крепящий проводку форсунок. Он прикручен к ГБЦ крышке. Эти же действия нужно произвести с кронштейном жгута №2.
6. Снять ресивер.
7. Закрыть все ответствуя впускного коллектора тканью.

Дальше нужно отключить датчик фаз, расположенный под шкивом ГРМ. Также нужно отключить и датчик давления, расположенный возле снятого кронштейна. Можно взять ключ на 17 и, не трогая и не проворачивая шкивы, ослабить крепежные винты.

Для демонтажа вала следует выполнить несколько действий:

1. Снять крышку ГБЦ.
2. Открутить 20 болтов.
3. Взять два ключа на 15 и открутить гайки верхней штанги. Те же действия нужно выполнить с гайками, расположенными на кронштейне гайки, но нужен ключ на 13.
4. Снять корпус подшипников.
5. Вынуть распредвалы.

Метки: рассухарить, засухарить, клапана, ваз, 2110, 2112, без инструмента, простой, легкий, способ

Комментарии 27

Как вспомню, так вздрогну — сколько седых волос мне добавили эти сухарики… А так годно — быстро и комфортно)))

это называется деградация.возвращение от цивилизованных методов к молотку.когда нет расухаривателя выход, а так не серьезно.без обид.

Не серьезно, судить по первым 15 секундам, 8 минутного видео

с чего такие выводы? я посмотрел целиком и что это меняет? у нас у многих вообще ноу нейм рассухариватель «с базара» к постели отношения не имеет а проблем с улетанием сухарей ни разу не лицезрел.

Ничего что, вы только что признались что мой вывод верный… Из контекста ясно что вы, не досматривали видео в первый раз )))

2 скорее всего вы не читали комментариев, из которых ясно что у меня есть хороший рассухариватель за 4 килорубля, как на картинке, и «плохой» для 8 клоп. Так что дело совсем не в отсутствии инструмента, опыта, желания, и тп. А лишь в том что способ действительно хорош!

3 если у вас никогда не вылетали сухари, значит у вас мало опыта. Все кто занимается этим скажут, что вылетанием сухарей — есть проблема. Вытекающая из постепенного растущего усилия, на неровно вставшем сухаре, при распускании пружины

И спасения нету — одна рука у вас занята, которой давите рычаг ( и она устала ) во второй у вас, грёбаный пинцет! Ещё важно давить ровно, иначе один из сухарей «не зайдет» как в начале фазы, так и в конце — для этого установка рассухаривателя имеет важное занчение, как по вылету, так и по рычагу

Так же отмечу, что рассухариватель с большим кольцом (типа 8 клоп, но он не всегда залазит в иномарки), давящим на тарелку, очень близко подходят к постели толкателей, и можно случайно царапнуть, но проще вставлять сухари пинцетом, или ещё чем то. А с маленьким кольцом, затрудняют доступ к сухарями, и бывает, наровят соскользнуть с тарелки клапана ( формы у тарелок, не всегда удачно подходят к давилке рассухаривателя)

Так вот к чему я веду то… Способ реально экономит время и нервы, жалею что раньше им не воспользовался, так как, в случае выстреливания сухаря он будет в тряпочке, а размеров головок в стд наборе — хоть отбавляй. При желании, можно засухарить одной рукой, а если постараться, (сделать упор в плечо, как костыль) вообще без рук. И это речь, о самой не любимой операции, для мотористов…

Человек в кадре, Денис, засухаривает последних 4 клапана — первый раз в жизни, быстрее втрое, чем это у вас получается с самым лучшим рассухаривателем. ВАМ ЭТО О ЧЕМ ТО ГОВОРИТ? Ну и стойте на своем, пжлста, раз трудно признать, что говна поели. Мне ваще плевать, продолжайте

ЭТО ПЛОХОЙ СПОСОБ, НЕ СТОИТ ДАЖЕ ЗАОСТРЯТЬ ВНИМАНИЕ

Сами вы говна поели)) я вам ничего не доказываю, видео два раза без звука посмотрел.я учился на автомеханника …с 20 до 22 лет работал помощником у моториста-дизелиста .ну про свой гараж и ребят в гаражах не будем упоминать.вы правы на вашем видео я впервые увидел сухари.по сути можете и головку планировать шкуркой с досочкой, но метод шляпа, годен только в отсутствие инструмента, на серьезных пружинах будет или отсос или долбить придётся крепко.

Ничего что, вы только что признались что мой вывод верный… Из контекста ясно что вы, не досматривали видео в первый раз )))

2 скорее всего вы не читали комментариев, из которых ясно что у меня есть хороший рассухариватель за 4 килорубля, как на картинке, и «плохой» для 8 клоп. Так что дело совсем не в отсутствии инструмента, опыта, желания, и тп. А лишь в том что способ действительно хорош!

3 если у вас никогда не вылетали сухари, значит у вас мало опыта. Все кто занимается этим скажут, что вылетанием сухарей — есть проблема. Вытекающая из постепенного растущего усилия, на неровно вставшем сухаре, при распускании пружины

И спасения нету — одна рука у вас занята, которой давите рычаг ( и она устала ) во второй у вас, грёбаный пинцет! Ещё важно давить ровно, иначе один из сухарей «не зайдет» как в начале фазы, так и в конце — для этого установка рассухаривателя имеет важное занчение, как по вылету, так и по рычагу

1ou › Блог › Как засухарить клапана: ГБЦ 2112 ВАЗ 16 кл.

Как ЗАсухарить клапана 16 кл. двигателей ВАЗ быстро и эффективно? какое нужно оборудование? Есть такой способ и оборудование

Вам необходим рассухариватель винтового типа, который выглядит примерно вот так:

Не забывайте, что винтовая пара нуждается в смазке. Я применил в данном случае первую попавшуюся — ей оказалась графитная смазка no_name made in Russia. Если винт не смазать — будет тяжело крутиться под нагрузкой.

Головка представленного выше рассухаривателя самопальная, старая головка убирается, путем срезания и высверливания клепок.

Новая делается из куска трубы ВПГ (ВодоПроводноГазовая) ДУ (диаметр условный или условный проход) 20. Труба ВПГ ДУ 20 — это около 26,8 мм в диаметре. Продается в любом приличном хоз магазине. Подходит.

Болгаркой и сварочником делаем вот такую конструкцию:

И крепим все это к рассухаривателю болтами, выдерживая соосность. Шляпку можно сгладить, заполировать и обмотать скотчем (чтобы точно не царапала). Те, у кого конструкторский дар — могут подобрать хороший упорный подшипник и увеличить винт с рычагом. Тем самым доступ у нас к сухарям свободный с одной из сторон. И обе руки свободны.

Как засухаривать — пошагово. 1. Берется удобный искривленный пинцет.

2. Берется масленка с вязким маслом (моторное тоже комильфо… вообщем попробуйте) 3. ГБЦ ложится набок (на плоскость впуска или выпуска соответственно)

Вышеуказанным рассухаривателем сжимается пружина (обратите внимание — туда легко пролезает палец…). 5

Берется один сухарь, в него капается капля масла 6. Сухарь правильно ориентируется и просто ложится в гбц 7. Подхватываем сухарь, который у нас в ГБЦ, снизу пинцетом вот таким образом

5. Берется один сухарь, в него капается капля масла 6. Сухарь правильно ориентируется и просто ложится в гбц 7. Подхватываем сухарь, который у нас в ГБЦ, снизу пинцетом вот таким образом

и прикладываем его к клапану в месте где насечки. Из-за сил поверхностного натяжения масла (или смачивания) сухарь липнет к клапану… короче не знаю из-за каких сил, но на вязкое масло липнет ))) — легко и просто 8. Поворачиваем (можно прям пальцем достать) только что установленный сухарь вверх и повторяем пп. 6-7 со вторым сухарем 9. Ослабляем винт рассухаривателя. Готово Вся голова засухаривается за 23 минуты один час без фанатизма, без нервов, в тепле и комфорте. Даже если не за час — Вы каждый раз уверены в результате на 100%, никаких нервов или непредсказуемостей, эффективность потрясающая… работать одно удовольствие.

В магазинах под видом рассухаривателей за 100-200 рублей продается плод больной фантазии «слесаря Михалыча» a.k.a рычажный рассухариватель:

— Вам такой не нужен! С таким засухаривание (если вообще возможно) растянется на день как минимум.

Есть еще специальное приспособление для засухаривания i.авто-кристалл.рф/u/7b/0…cota-ata-0021-500×500.jpg Я долго догонял как же им все это делать — оказывается сухари монтируются в приспособление, надевается на клапан, а потом вилки приспособления чуть-чуть ослабляются, чтобы сухари могли сползать вниз по высечкам… короче я не знаю как передать, но выходит у меня не айс. Особенно не под прямым углом. Приспособление почти 400 рублей, а пинцет 30 рублей и пинцетом быстрее и проще. Так что бабки тратить смысла нет ))))

Учитесь на чужом опыте. P.s.: и мысленно пожелайте здоровья автору и надежности его машине

Изготовление рычажного рассухаривателя

Универсальный рассухариватель клапанов сделать своими руками тоже не составит особого труда.

1. Изготовление рычага. Для этого прут или трубу необходимо выгнуть так, чтобы она приняла вид молнии. При этом изгиб должен быть смещен в одну сторону. Получится так, что дина одного конца около 15 см.
2. На коротком конце сверлятся два сквозных поперечных отверстия. Первое на расстоянии 1 см от края, второе – на расстоянии 12 см. Диаметры соответствуют имеющимся болтам.
3. Из коротких полос изготавливается П-образный кронштейн. На свободных концах просверливаются отверстия под болт. Перегородка выполняется из шайбы диаметром 25 мм с отверстием посредине. Кронштейн прикручивается к крайнему отверстию в рычаге.
4. Из длинных полос изготавливается аналогичный кронштейн и также крепится на рычаг за свободное отверстие.

Первый кронштейн будет служить для фиксации инструмента на блоке цилиндров, а второй – для воздействия на клапан. Конечно, для рассухаривания 16 клапанов придется часто переставлять инструмент. Но это все равно лучше, чем использовать молоток и свечной ключ.

Напоследок добавим, что в ряде случаев качественно и грамотно изготовленный самодельный рассухариватель клапанов ничем не уступает заводскому аналогу, а иногда даже превосходит его по ряду показателей. И, конечно же, стоимость инструмента будет заметно ниже сравнительно с аналогичными готовыми изделиями.

Как притереть клапана в домашних условиях

Притирка клапанов: как сделать самому. Для чего и когда нужно притирать клапаны. Как притереть клапана, какую притирочную пасту выбрать. Рекомендации. Читать далее

Как самому определить прогар клапана двигателя. Основные симптомы погоревшего клапана, точное выяснение причин троения мотора. Диагностика, полезные советы. Читать далее

Клапана стучат на холодном двигателе или после прогрева мотора: возможные причины стука клапанного механизма. Диагностика неисправности, полезные советы. Читать далее

Для чего и когда нужно регулировать клапана. Самостоятельная регулировка зазоров клапанного механизма при помощи щупа и регулировочных шайб. Рекомендации. Читать далее

Назначение выпускного клапана механизма газораспределения двигателя. Материалы изготовления и особенности конструкции, защита выпускных клапанов от прогара. Читать далее

Назначение клапана ГРМ. Впускной и выпускной клапаны, устройство и особенности детали. Схемы компоновки и привод клапанов двигателя внутреннего сгорания. Читать далее

Что такое рассухариватель и для чего он нужен

Для начала стоит вспомнить, как держатся клапаны в газораспределительном механизме любого двигателя. Итак, впускные и выпускные клапаны удерживаются в закрытом состоянии при помощи пружины. Она в свою очередь фиксируется на стержне клапана тарелкой и сухарями.

Чтобы извлечь клапан, необходимо сжать пружину и вынуть сухарики. Как раз с этой задачей должен справляться рассухариватель.

Для решения задачи существует специнструмент. Рассухариватели бывают двух основных типов:

Первый вариант позволяет освободить руки мастера, удерживая пружину в сжатом состоянии. Второй вариант требует постоянного участия хотя бы одной руки. Он состоит из длинного рычага, упора и кронштейна для фиксации на блоке цилиндров.

Как один вид приспособления, так и другой продается в магазинах. Но многие изделия имеют либо низкое качество, либо высокую стоимость. Поэтому стоит поискать чертежи для рассухаривателя клапанов, чтобы самому сделать надежный недорогой инструмент.

Винтовой рассухариватель

Это более простые в эксплуатации механизмы. Существует несколько разновидностей таких инструментов. В гаражных условиях можно легко изготовить реечный вариант, но недостатком такого приспособления будет его заточенность под одну модель двигателя. Струбцинные варианты, по сути, являются универсальными. Сделать их несложно:

• Из листового металла толщиной 12-15 мм. вырезают скобу, это будет силовым каркасом приспособления;
• Зажимной болт делается из любой шпильки, подходящей по диаметру. При наличии токарного станка болт лучше сделать самостоятельно;
• Делаем опору. Для этого, придется обратиться к токарю, готовый элемент приваривается к скобе;
• Гайку приобретаем, но если зажимной болт вытачивался самостоятельно, то лучше сделать и ее. После гайку приваривают к опоре;
• Привариваем втулку. Сначала она крепится к недлинному штырю, который в свою очередь крепится к скобе. Втулку лучше подбирать с отверстиями по краям, это облегчит извлечение сухарей.



Проводим ходовые испытания. Для этого, готовое приспособление устанавливают на головку блока. При этом, втулка ставится на тарелку пружины. С помощью зажимного болта производится движение. Втулка прижимается к тарелке, и сдвигает ее вниз. Ваша задача снять пинцетом сухари, и закончить разборку клапана. Если планируется дальнейшее использование этого клапана, необходимо запомнить его местоположение. Обычно заодно меняют маслосъемные колпачки.

Для реечного варианта вам понадобится собственно металлическая рейка. Она приваривается к опорным ногам, которые оборудованы приспособлениями для установки на головку. В рейке имеется прорезь, по которой перемещается плашка со шпилькой. На конце шпильки находится обрезок трубы. Закручивая шпильку, можно зажать пружину клапана и извлечь сухари.

. Для полноценного и быстрого ремонта двигателя необходимо наличие некоторых инструментов. Благодаря которым, вы значительно ускорите время работы. Поэтому, многие интересуются, как сделать рассухариватель клапанов своими руками. Ведь без этого инструмента провести ремонт ГБЦ достаточно сложно.

Приемы работы с приспособлением

Работа с рассухаривателем не представляет сложности, однако здесь необходимы некоторая сноровка и навык. Также перед рассухариванием необходимо провести ряд подготовительных мероприятий:

— В случае если головка блока цилиндров не снимается с блока, внутрь камеры сгорания через свечное отверстие можно ввести канат, затем подвести поршень к ВМТ — так предотвращается отпускание клапана в камеру сгорания при сжатии пружин; — В случае если головка снята, под клапан необходимо подложить деревянный брусок или просто заполнить пространство под ним ветошью; — Между пружиной и головкой имеет смысл подложить тонкую прокладку из пластика; — Если клапаны планируется установить на свои места, при разборке все детали нужно раскладывать так, чтобы при сборке не перепутать.

Сам процесс рассухаривания сводится к следующему:

При установке сухарей операции проводятся в обратном порядке, однако прежде нужно выполнить несколько простых вещей:

— Обязательно заменить маслосъемные колпачки; — Смазать шток клапана маслом — это поможет сухарям «прилипнуть», что упростит установку; — Для защиты штока от повреждения можно надеть на него тонкостенную пластиковую втулку или обмотать клейкой лентой, которая затем удалится.

После установки сухарей необходимо молотком с мягким бойком или другим неметаллическим инструментом сделать несколько легких ударов по верхней части штока клапана — это поможет сухарям встать на свое место.

Специальное приспособление значительно облегчает процесс снятия и установки сухарей, экономит время, силы и, что самое главное — нервы. Те, кто хоть раз менял сухари, поймут.

Преимущества 16-клапанного двигателя

ВАЗ 2112 с 16 клапанами двигателя имеет ряд преимуществ перед автомобилями этой же марки, но с меньшим количеством клапанов. Главное его достоинство заключается в возможности достижения максимальной мощности двигателя, независимо от типа последнего. (см. рисунок).

ПОДРОБНОСТИ: Замена масла в двигателе ВАЗ 2110. Видео инструкция по замене масла двигателя на ВАЗ 2110 с промывкой

1. ВАЗ 2112 с объемом 1500 кубических см., имеет 77 лошадиных сил.
2. ВАЗ 2112 того же объема может иметь мощность до 90 лошадиных сил.

Такая разница возможна благодаря тому, что во втором случае наполнение цилиндров тепловоздушной смесью гораздо выше.

Кроме этого, плюсы 16-клапанного двигателя:

Более качественная работа системы охлаждения и, как результат, большая прочность узла. Возможность повышения детонационной стойкости мотора

Это особенно важно, если используется низкокачественное топливо. При наличии 16 клапанов впускной и выпускной тракты разносятся по разные стороны от ГБЦ, что облегчает их монтаж, ремонт и т.д.. Основная причина поломки клапанов ВАЗ-2112 с 16 такими элементами – сильное нагревание, которое приводит к прогоранию составляющих помпы

С такой проблемой автолюбители сталкиваются не слишком часто, а возникает она вследствие:

Основная причина поломки клапанов ВАЗ-2112 с 16 такими элементами – сильное нагревание, которое приводит к прогоранию составляющих помпы. С такой проблемой автолюбители сталкиваются не слишком часто, а возникает она вследствие:

1. Заправки машины некачественным бензином.
2. Если автомобиль заправляется пропаном, а прошивка контроллера не была надлежащим образом изменена.
3. В ВАЗ-2112 на 16 клапанов не предусмотрено нужное количество свечей для зажигания.
4. В моторе происходит постоянная детонация форсунок.
5. Эксплуатируется транспорт на оборотах выше дозволенных, вследствие этого показания сцепления начинают ухудшаться, на детали идет повышенная нагрузка.

Другие случаи, в которых требуется демонтаж ГБЦ

Конечно, снимать ГБЦ требуется не при каждой поломке. Это необходимо лишь, если нужен серьезный ремонт. К таким «крупным» случаям относятся:

1. Износ прокладки.
2. Образование нагара на деталях.
3. Деформация клапанов.
4. Необходимость замены направляющих втулок.
5. Выход из строя распредвала и т.п.

Конечно, ремонт самостоятельный или в сервисе в любом случае подразумевает определенные финансовые затраты. Чтобы обеспечить бесперебойную работу двигателя, нужно регулярное проведение диагностики головки блока цилиндров. Рекомендуется использование качественного топлива. Кроме того, старайтесь не допускать перегрева автомобиля – из-за этого ГБЦ может повести.

Похожие публикации:
1. Где находится салонный фильтр гольф 4
2. Как снять руль на санта фе 3
3. Поменял замок зажигания как настроить иммобилайзер
4. Сколько фреона в баллоне 134а
