Замена ремня ГРМ в одиночку

Процедура замены расписана подробно и останавливаться на ней не буду. Просто хочу описать пару моментов. Я думаю они будут интересны тем кто в одиночку захочет поменять ремень ГРМ.

Первый момент: Необходимо открутить болт, держащий шкив привода генератора. Стандартная процедура предписывает работу вдвоем, но так как я работал один, то в инете нашел способ для одиночек.
Приступим. Снимаем ремень ГРМ с помпы, натяжного ролика и со шкива ГРМ. Выкручиваем свечи, заодно посмотрел состояние свеч (бензин дерьмо — красный цвет юбки свечей), снимаем ремень генератора. Откручиваем саморезы защиты и отгибаем защиту. Затем берем "балоник — крест" и ставим его как на фото

затем ставим на "ручник", коробку передач в нейтраль и заводим машину. У меня с первого раза сорвало болт и дальше он спокойно открутился от руки.

Вставляем ремень ГРМ и устанавливаем назад шкив привода генератора. Затянуть болт можно одному, для этого включаем любую передачу и с помощью палки-распорки нажимаем педаль тормоза. Я использовал обрезок палки, уперев одним концом в педаль тормоза, а вторым — уперев в каркас водительского сиденья. Затянулся болт спокойно.

Второй момент: Для установки ремня необходимо выставить метки шкива распредвала и маховика. Ну если с первым проблем нет, то выставление риски на маховике опять предусматривает работу вдвоем. Чтобы сделать это одному, нужно наживить снятое колесо, а так как для удобства снятия шкива привода генератора мы выкрутили руль вправо — соответственно колесо смотрит вправо и выглядывает за габариты машину. Правое колесо вывешено на домкрате и включена 5 передача. Теперь вооружившись фонариком и растянувшись над двигателем "в позе летящий орел" мне удалось левой ногой прокручивать колесо а правой рукой светить в картер сцепления и "поймать" метку.
Предварительно снял воздушный фильтр для удобства работы.
Дальше просто, надеваем ремень, регулируем роликом натяжение ремня и затягиваем. Проворачиваем стартером несколько оборотов и проверяем еще раз положение меток, если совпадают — собираем что сняли. Натягиваем ремень генератора и заводим машину. Если ремень ГРМ не сползает со шкива, то все, "хеппи энд".

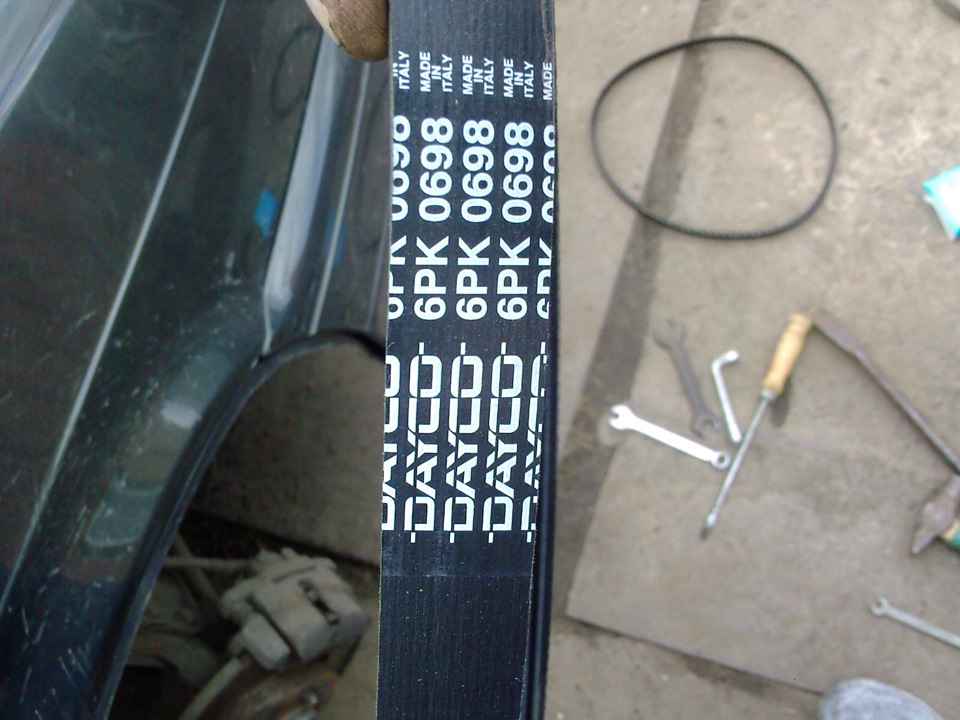

Ремни поставил "DAYCO", были куплены уже давно, прикупил ролик "Самара СПЗ-4" (других в магазине не было).

ремень генератора ремень ГРМ

Как проверить натяжение ремня ГРМ

Привод выполняет очень важную функцию во всей системе газораспределения автомобиля — стабилизирует работу клапанов, соединяя шкивы валов. В этом условии большое значение имеет правильное натяжение ремня ГРМ, осуществляемое посредством натяжных устройств (роликов). Узнайте, как грамотно проверить состояние детали.

Зачем проверять ремень ГРМ

Почему же диагностика ремня ГРМ (его натяжение) так важна? Она позволит избежать серьезных последствий, так как слабый узел может в любой момент перескочить за бурт ролика, оборваться. На многих двигателях это вызывает загиб клапанов, другие тяжелые разрушения.

Еще обводные ролики по этой причине меньше служат.

Проверить натяжитель ремня ГРМ немедленно, без задержки, нужно в следующих ситуациях.

Слышны характерные звуки в зоне расположения ГРМ. Обычно для основательной диагностики демонтируют эластичные приводы вспомогательных агрегатов (генератора, кондиционера). Таким образом, отсекают неполадки, посторонний шум от этих узлов. Если звуки остались, то не исключено повреждение подшипников навесного оборудования (помпы, роликов), другие неполадки.
Заметна утечка жидкости/масла возле защитного кожуха. Это происходит по разным причинам (ГУР, сальник двигателя, антифриз), но масло обязательно попадает на резиновый материал, что ухудшает его изначальные свойства.

На большинстве силовых установок клапанный механизм вращает дополнительно помпу. Если антифриз/масло утекает, то может проникнуть в насос, заклинив подшипники. Особенно актуальна регулярная проверка натяжения ремня ГРМ в старых, подержанных автомобилях.

Признаки, что с ремнем проблемы

Следующие симптомы укажут на слабое натяжение:

увеличение выхлопа — неполное сгорание горючей смеси;
быстрое повышение рабочей температуры двигателя — при растягивании привода смещаются фазы газораспределения;
затрудненный пуск;
нестабильная работа ДВС — чаще детонирует из‐за проскока зубьев;
увеличение расхода топлива;
падение мощности силовой установки;
лишние шумы.

Все эти признаки — повод, как можно скорее обратиться в автосервис. Также можно попробовать осуществить натяжку самостоятельно, используя специальный ключ для натяжки ролика.

Регулировка натяжение ремня ГРМ

Как проверить и оценить состояние ремня ГРМ

Визуальная проверка ремня ГРМ позволит не прибегать к разборке. Это позволит сэкономить время. Как и говорилось выше, желательно проводить данную процедуру каждые 2-3 тыс. км, а лучше ежемесячно (если машина с «вторички»). Деталь проверяется на наличие трещин, разлохмачивание.

Пошаговая инструкция для проверки натяжения:

отвернуть крепежи передней крышки ГРМ — защита держится на двух боковых и одном центральном болте;
скинуть кожух;
провернуть коленвал против часовой стрелки до перехода метки шкива распредвала на два зуба по отношению к усику задней крышки;
попробовать закрутить переднюю ветвь ремня большим, указательным пальцем вокруг своей оси (90 градусов) — можно использовать также динамометрический инструмент, оказывая усилие в 15–20 Н.

Привод с нормальной затяжкой должен закручиваться, хотя и оказывая небольшое противодействие. Слабый ремень провернется легко, а чрезмерно затянутый — будет очень трудно или невозможно сдвинуть.

На старых моделях Ауди 100 ремень ГРМ изначально натягивался с помощью помпы — всего один раз, после чего ставился новый расходник. Затем после общей модернизации принцип работы клапанного механизма изменился. Производитель установил подвижный ролик, оснащенный системой термокомпенсации.

Как ослабить ремень ГРМ

Ниже приведена инструкция по ослаблению эластичного кольца на довольно популярном автомобиле Skoda с 1,6‐литровым двигателем на 100 л. с. Основная работа проводится в правой части подкапотного пространства. Ремень ГРМ на этой машине спрятан под защитным кожухом, поэтому для начала придется обеспечить доступ:

поставьте автомобиль на ровную площадку;
обязательно выкрутите свечи зажигания — из‐за наличия компрессии в двигателе возможна высокая нагрузка на узел;
демонтируйте адсорбер, расширительный бачок с антифризом — будут мешать;
снимите верхнюю опору ДВС, обеспечьте доступ к фиксатору верхней крышки газораспределения;
отстегните крепления шлицевой отверткой, снимите кожух;

Снятие крышки кожуха ремня ГРМ Снятие кожуха ремня ГРМ

скиньте привод вспомогательных агрегатов — ослабить натяжение можно ключом на 15;
выведите ремень, а устройство натяжение верните в начальное положение;
снимите брызговик, правое переднее колесо — это обеспечит доступ к шкиву коленвала;
открутите крепежи шкива — фиксирующий болт надо держать ключом на 19, а крепежи отворачивать головкой на 6;
уберите нижнюю защитную крышку, отвернув все пять болтов — это уже не пластиковая, а металлическая часть;
приподнимите двигатель домкратом, чтобы снять правую опору — это последнее препятствие к гибкому соединителю;
отверните болты головками на 16/18;
ослабьте ремень ГРМ и натяжной ролик, используя ключ на 13.

Куда проще ослабить привод на машинах, где он не спрятан под передней плитой ДВС. Например, на моторе 4g93t и аналогичных ему. Достаточно вооружиться трубным ключом с рукояткой. Вот что надо сделать для снижения натяжения (системы с гидронатяжителем):

затянуть ключом регулировочный болт до упора;
создать небольшое натяжение, докрутив фиксатор на пол‐оборота;
подождать 10–15 секунд, еще немного дотянуть — сразу это делать нельзя, так как можно повредить гидравлический натяжитель ГРМ.

Таким способом вы узнали, как проверить ремень ГРМ и ослабить его при необходимости. Дальше его можно будет снять, чтобы проверить на наличие микротрещин, масла, целостность зубьев.

Ремень ГРМ с трещинами Трещины в ремне ГРМ

Как натянуть ролик ГРМ

Если ремень постоянно сползает, необходимо его дотянуть. В некоторых случаях, сделать это удастся самому, не обращаясь в СТО. Обычно привод уходит в сторону из‐за перекоса водяного насоса, износа ролика и т. д. Безусловно, изношенным может быть и сам ремень.

Подробнее о том, как это делается на простых системах:

остановить машину на ровной площадке;
выкрутить свечи зажигания, сбросив лишнее давление из цилиндров силового агрегата;
выставить рычаг передач на третью передачу (автомобили с МКПП);
поддомкратить машину;
прокрутить ведущее колесо до тех пор, пока практически полностью исчезнет сопротивление;
поставить КПП на нейтралку;
опустить гайку натяжного ролика и затянуть ремень в пределах 2 кгс — величина определяется динамометром.

На большинстве машин с 8-клапанным двигателем (Опель, Ланос, Нексия) ролик выполняет двойную функцию. Помимо натяжения ремня, также показывает индикацию. А вообще его основная функция — увеличивать обхват шестерни коленвала, улучшая сцепление зубьев в данном узле. Поэтому грамотно натянуть устройство крайне важно не только для привода, но и сопутствующих деталей.

Теперь конкретно по делу. Индикация будет нарастать по часовой стрелке при надавливании на ремень по бокам. Другими словами, ролик переместится вниз, а индикатор поднимется. Естественно, что при условии исправности натяжного устройства. Непосредственно натяжка резинового кольца будет осуществляться с помощью проворота помпы. Достаточно прокрутить водяной насос по часовой стрелке.

Последствия езды с ослабленным ремнем ГРМ

Как и говорилось выше, привод должен быть натянут прочно, по заводскому регламенту. Иначе в любой момент его зубья могут перескочить на одно или несколько положений, что окажет отрицательное влияние на работу силового агрегата.

Величина изменения параметров зажигания зависит от количества зубьев. Например, если их 100, то смещение одного зуба вызовет трансформацию в 3,6°. Естественно, двигатель в таких условиях будет работать, но как:

увличится расход топлива;
усложнится запуск по утрам;
упадет тяга;
увеличится количество выхлопного дыма.

А если перескочат несколько зубьев, то это приведет к критическому состоянию. Смещение зажигания на 5 угловых градусов на автомобилях, оснащенных электронным блоком управления, приводит к остановке двигателя. Компьютер предохраняет систему от капитального повреждения — например, обрыва ремня ГРМ и встрече клапанов с поршнями. А если БУ нет или он работает некорректно, обязательно происходит повреждение со всеми вытекающими последствиями.

Последствия езды с перетянутым ремнем ГРМ

Насколько вредно слабое натяжение, настолько и чрезмерное — сокращается ресурс ремня почти втрое. Увеличиваются тепловые и физические допустимые нагрузки на помпу и устройства натяжения.

Конкретно, что может произойти:

привод подвергнется сильной нагрузке, что уменьшит его срок службы;
быстро износятся ролики и другое натяжное оборудование;
повредится водяной насос — начнет подвывать, в любой момент может заклинить;
загнется шпилька, выступающая в роли опоры для натяжного ролика.

Чтобы предотвратить печальные последствия, следует регулярно проверять натяжение ремня ГРМ. Делать это можно, как самостоятельно, так и с помощью компьютерной диагностики в СТО. Неисправность специалисты определяют по чересчур большому углу зажигания.

Как провернуть ремень грм вручную

Замена и регулировка ремня ГРМ: обеспечиваем бесперебойную работу двигателя

ремень грм

Важной деталью конструкции автомобиля, связывающей между собой распредвал и коленвал, является ремень газораспределительного механизма — ГРМ. Замена ремня ГРМ строго регламентирована и прописана в руководстве по эксплуатации автомобиля, однако, далеко не все владельцы авто имеют представление о том, где находится ремень ГРМ, не говоря о его функции и замене.

Когда менять ремень ГРМ

Движение автомобиля обеспечивается за счёт передачи крутящего момента от коленчатого вала к распределительным. Ответственным не только за это, но и за синхронность срабатывания валов является именно лента ГРМ. Механизм газораспределения также регулирует процесс подачи топливной смеси и вывода продуктов внутреннего сгорания.

Схема ГРМ

Ремень ГРМ отвечает за передачу крутящего момента и синхронность валов автомобиля

Обрыв ремня ГРМ приводит к потере синхронизации валов. Клапаны в момент обрыва находятся в опущенном положении и сталкиваются с поршнями, что в итоге приводит к дефектам и загибам клапанов, выходу из строя поршней, поломке сёдел и появлению на стенках цилиндров царапин с последующей деформацией втулок клапанов.

Загибы клапанов

Клапаны могут загибаться и деформироваться в результате обрыва ремня ГРМ

Результатом таких повреждений становится необходимость проведения капитального ремонта двигателя либо его полная замена.

Причины обрыва ремня ГРМ:

неправильная эксплуатация автомобиля;
несвоевременная замена детали;
лента низкого качества;
появление на поверхности изделия пятен технических жидкостей;
естественный износ расходника;
перебои в работе других узлов и систем.

Порванный ремень грм

Сначала следует износ, а затем обрыв ремня ГРМ

При появлении приведённых ниже дефектов стоит провести осмотр ремня ГРМ и его замену:

появление на поверхности изделия трещин, выпуклостей и следов износа;
отсутствие нескольких зубьев, надрывы;
наличие на поверхности пятен масла или других жидкостей;
расслоение основы ремня;
обтрепавшиеся торцевые поверхности.

Вместе с ремнём ГРМ обычно меняются ролики. Обнаружение на водяном насосе царапин, сколов, люфта и прочих дефектов является основанием для его замены. Если на поверхности ремня обнаруживаются масляные пятна, то следует проверить сальники — выход из строя этих деталей и может стать причиной появления таких отметин.

Периодичность замены

Естественный износ, неправильная эксплуатация или другие причины приводят к выходу из строя ремня ГРМ и необходимости его замены. При этом доводить ситуацию до крайности не стоит: достаточно проводить регулярную диагностику и визуальную оценку детали. Подобная проверка поможет избежать обрыва в неподходящий момент.

Износ ремня ГРМ

Стёртости свидетельствуют о явном износе ремня ГРМ

Периодичность замены ремня ГРМ зависит от конкретной марки автомобиля и указывается в руководстве по эксплуатации транспорта. Несмотря на установленные автопроизводителями нормы, многие специалисты советуют менять запчасть каждые 50 тысяч километров пробега.

При покупке автомобиля с пробегом придётся самостоятельно проверить состояние ремня ГРМ — достаточно его визуального осмотра на предмет износа. Явными признаками износа считаются потёртости либо трещины на поверхности ремня. Однако наличие таких дефектов не означает, что ремень тут же выйдет из строя, поскольку внутри его имеется основа, состоящая из металлических прутьев. Благодаря им деталь выдерживает ударные нагрузки и сохраняет своё рабочее состояние на протяжении всего срока эксплуатации.

Трещины на ремне ГРМ

Растрескивание ремня ГРМ — ещё один явный признак его износа

Некоторые автомобили оснащаются ремнями ГРМ с усиленным металлическим кордом, что сказывается на их сроке эксплуатации, увеличивая его в среднем на 30%. Современные модели авто комплектуются ремнями из резины и металла, которые обладают ограниченным сроком годности.

Подобные детали нельзя ремонтировать — в случае выхода из строя их просто меняют. Решение о замене ремня принимают не только в случае его обрыва, но и в случае его провисания, растяжения или снижения плотности прилегания, что отрицательно сказывается на синхронной работе клапанов. В итоге это может привести к сбоям в функционировании всего автомобиля, основным признаком которого являются нарушения работы двигателя.

Растяжение ремня ГРМ

Видимые следы растяжения ремня, как и стёртости вместе с трещинами, говорят о том, что он износился

Практически всегда вместе с ремнём ГРМ меняют водяной насос, или помпу. На большинстве автомобилей данное устройство прекрасно справляется со своими обязанностями вплоть до смерти машины, однако, в некоторых ситуациях его необходимо менять раньше установленных сроков. По этой причине специалисты советуют менять помпу одновременно с ремнём ГРМ.

Водяной насос

Водяная помпа — деталь, которую меняют вместе с ремнем

Как выбрать деталь

При выборе ремней ГРМ опираются на несколько основных критериев:

неизменность характеристик и свойств детали на протяжении всего эксплуатационного срока;
отсутствие деформации из-за растяжения;
отсутствие дефектов и явных следов разрушения.

Сегодня в автомобильных магазинах представлен широкий ассортимент ремней газораспределительного механизма, из-за чего многим автовладельцам тяжело определиться с выбором конкретной модели.

Наиболее качественными считаются изделия, произведённые в Европе. Объясняется это жёстким контролем качества изготовляемых на европейских заводах деталей: проверяется каждый этап производства начиная от выбора сырья и заканчивая проверкой уже готовой детали. По этой причине многие автовладельцы очень высоко ценят ремни механизма марки Gates.

Ремень марки Gates

Одни из самых качественных ремней ГРМ выпускаются под маркой Gates

Таблица: самые популярные марки ремней ГРМ по мнению отечественных автолюбителей

Производитель	Информация о производителе
Dayco	Компания из Италии, занимающаяся производством шарниров, приводных ремней и роликовых механизмов.
Gates	Один из лидеров рынка производства и реализации приводных ремней. Продукция под маркой этого производителя встречается не только в сфере автомобилестроения, но и в сельском хозяйстве, металлургии, в области компьютерных технологий. Компания располагается в Бельгии.
Contitech	Группа производителей, чья продукция устанавливается напрямую в новые автомобили при их сборке. Кроме того, компания занимается изготовлением механизмов пневмоподвесок, приводных систем, технических жидкостей и аксессуаров и деталей для салона авто. Немецкая фирма.
Bosch	Самая известная и старая немецкая компания, специализирующаяся на выпуске автомобильных деталей, строительной и садовой техники, электроинструментов и бытовой техники. Располагается компания в Герлингене, Германия.
Lemforder	Многие автолюбители знакомы с компанией под именем ZF. Производит подвески, приводы, трансмиссии и системы рулевого управления. Страна-производитель — Германия.
Балаково	Отечественный производитель резинотехнических изделий, специализирующийся на производстве различных бытовых деталей, минеральных и химический смесей. Располагается завод в городе Балаково. Выпускаемые им детали пользуются огромной популярностью среди отечественных автолюбителей.

При покупке ремней ГРМ желательно обращать внимание на несколько нюансов, которые помогут определить и понять, какая запчасть оригинальная, а какая поддельная. Более подробно рассмотреть можно на примере ремней марки Gates.

Упаковка

Упаковка ремня ГРМ

Оригинальная упаковка ремня Gates не так проста для подделки

Оригинальная запчасть реализуется в плотной картонной коробке с качественно пропечатанным рисунком. В отличие от подделки, подлинная упаковка не такая мягкая, приятная на ощупь.

Зубчики ремня

Оригинальная лента Gates

Оригинальная лента Gates имеет чёткие надписи и ровные зубцы

Профиль зубцов ремня на оригинале ровный и одинаковый, по краям резины нет никаких следов неровной обрезки. Также стоит проверить оборотную сторону — на подделке обычно плохо пропечатываются надписи и цифры, маркировка выполнена не белым, а грязновато-жёлтым оттенком без указания страны-производителя.

Голограмма

Голограмма упаковки Gates

Оригинальные упаковки, как правило, имеют голограммы

На оригинальной упаковке ремней Gates всегда в обязательном порядке присутствует голографический знак.

При покупке приводного ремня желательно приобретать сразу полный комплект ГРМ — его подделка более сложна и требовательна в исполнении. Стоит проверять, как выглядит упаковка и качество укладки составляющих — самого ремня и роликов к нему.

Замена ремня ГРМ своими руками

Схема замены приводного ремня — не самый сложный процесс, который можно выполнить самостоятельно в целях экономии денежных средств. Владельцу авто не нужно обладать специальными знаниями — достаточно ознакомиться с инструкцией по эксплуатации машины.

Меняем ремень

Для замены ремня ГРМ или полного комплекта механизма понадобятся следующие инструменты:

ключ, при помощи которого осуществляется регулировка натяжного ролика;
накидные ключи;
большая отвёртка;
съёмник для стопорных колец.

Механизм ГРМ

Открытый механизм ГРМ после снятия всех деталей впечатляет

Снятие натяжного ролика

После выкручивания болтов снимается натяжной ролик

Фиксация коленвала

Фиксируют коленвал в одном положении

Снятие блока шкива коленвала

При помощи отвертки происходит снятие блока шкива коленвала

Снятие ремня грм

После коленвала происходит снятие старого ремня ГРМ

Видео: как снять ленту ГРМ

Как выставить метки

Выставление меток механизма газораспределения зачастую проводится с использованием специального средства, фиксаторов — кондукторов, к которым прибегают в случае, если старый ремень был неправильно надет либо проворачивается фазорегулятор. Они позволяют зафиксировать коленвал в одном положении и устранить его прокручивание.

Кондукторы для выставления меток

Специальные кондукторы выставляют метки на ГРМ

При использовании подобных помощников метки ГРМ выставляются следующим образом:

Коленчатый и распределительный валы фиксируются кондукторами.
Натяжной ролик ослабляется при помощи ключа.
Ослабляются шестерни распредвала.
Лента ГРМ натягивается при помощи ролика.
Шестерня распредвала затягивается.

Видео: зачем обрабатывать деталь и выставлять метки при помощи кондукторов

Однако кондукторы не являются обязательным приспособлением для выставления меток ГРМ — сделать это можно и без них. Достаточно запастись ключами на 17 и 19. Более подробно процесс выставления меток механизма можно рассмотреть на примере автомобиля ВАЗ 2109:

Устанавливается новый натяжной ролик.
Шкив распредвала проворачивается до тех пор, пока метка на самом вале не будет находиться напротив планки, размещённой на блоке двигателя. После этого вал желательно не трогать, дабы не сдвинуть метки.
На коленвал наживляется болт, предназначенный для выставления по меткам шкива. Сам вал проворачивают так, чтобы метка шкива встала в строго вертикальное положение. Правильность её расположения проверяется вытаскиванием резиновой заглушки из картера сцепления.
Появляется смотровое окошко, через которое можно увидеть маховик. На нём располагается метка: если выставление было проведено правильно, то она будет располагаться напротив планки блока двигателя.
Напоследок натягивается на шкив коленвала и распредвала ремень ГРМ.

Видео: выставление меток запчасти

Инструкция: как правильно ставить ремень ГРМ

Натяжение ремня ГРМ — один из важных параметров, влияющих на работоспособность двигателя автомобиля. Перетяжка детали может стать причиной быстрого износа подшипников, натяжного ролика и водяной помпы. Слабая натяжка может спровоцировать нарушения фаз газораспределения и перескок зубьев ремня.

Уровень натяжения ремня регулируется при помощи натяжного ролика — его проворачивают вокруг эксцентрической оси.

Чтобы натянуть ремень ГРМ, понадобятся следующие инструменты:

торцовая головка, оснащённая воротком-трещоткой либо ключ на 17;
специальный ключ для поворота натяжного ролика. Заменить его можно обычными свёрлами и большой отвёрткой.

Процесс натяжения ремня ГРМ или как заставить его «меняться»:

С ремня механизма снимается передняя крышка.
Аккуратно и плавно проворачивается коленчатый вал по часовой стрелке на один оборот. Сильнее проворачивать его не нужно — так можно вывернуть все свечи зажигания.
Коленчатый вал проворачивается в обратную сторону на два зуба шкива распредвала, благодаря чему снижается натяжение ведущей части ремня.
Проверяется натяжение детали. При небольшом усилии пальцев правильно натянутая лента проворачивается на 90 о .
Если ремень слишком ослаблен или перетянут, то его положение корректируют. Для этого ослабляется гайка, крепящая натяжной ролик. После этого ролик проворачивается против часовой стрелки на 10–15 о для натяжения, по часовой стрелке — для ослабления.
Если под рукой нет специального ключа, то в отверстия ролика вставляются свёрла, а сама деталь проворачивается отвёрткой.
Гайка крепления затягивается и повторно проверяется натяжение ремня.

Видео: натяжение ремня ГРМ

В норме натяжение ремня механизма газораспределения должно быть таким, чтобы деталь прогибалась на 5,4 мм при воздействии на неё усилия в 100 Н. Проверяется натяжение ремня только на холодном двигателе.

Как заменить и натянуть ГРМ без специальных инструментов

Натяжка ремня газораспределительного механизма осуществляется с использованием специальных инструментов. Однако если их нет под рукой, можно воспользоваться отвёрткой и двумя гвоздями либо свёрлами, между которыми отвёртка и размещается. Аналогичным образом можно применить столовую вилку — у неё обламываются два зубца в центре, а оставшиеся загибаются под нужным углом.

Инструменты для проверки натяжения

Для проверки натяжения ремня ГРМ используется специальный инструмент

Проверить натяжение ремня без специального инструмента можно несколькими способами:

Использовать обычную линейку и гирю весом в 10 кг. Линейка размещается на ремне между шкивами, а на неё ставится гиря. Ремень должен оттянуться от плоскости не более чем на 5 мм.
Воспользоваться весами — безменом. Между шкивами к центральной части ремня крепится крючок весов, после чего безмен начинают тянуть наверх до тех пор, пока он не покажет 10 кг. После этого замеряется расстояние, на которое оттянулся ремень — оно не должно превышать 5,4 мм.

Перетянутый ремень механизма во время эксплуатации авто будет неприятно визжать, при этом срок эксплуатации самой детали, натяжных роликов и подшипников помпы значительно сократится.

Видео: проверка натяжения установленного ГРМ

Как поставить новую помпу, поменять натяжные ролики и сальники

Водяной насос отличается более длительным сроком жизни, чем лента ГРМ, поэтому специалисты советуют его менять одновременно с каждым вторым ремнём. Отдельно помпу менять нецелесообразно, поскольку путь к ней аналогичен пути к ремню ГРМ, и лишний раз перебирать половину подкапотного пространства не хочется.

Аналогичная ситуация и с сальниками: меняются по мере износа и выхода из строя — к примеру, если появляются протечки моторного масла.

А вот с натяжными роликами ситуация диаметрально противоположная: поменять их можно в обязательном порядке одновременно с ремнём ГРМ.

Обрабатывают ролики и ремень после установки специальными смазками, чтобы устранить износ. Неплохим составом считается литол, однако, специалисты рекомендуют использовать специальные силиконовые смазки.

Признаки неправильных снятия и замены

После установки нового ремня ГРМ автовладельцы нередко фиксируют появление неприятного шума и свиста во время езды. Причин этому может быть две:

На ленту попадают технические жидкости. Если свист и шум появляются после холодного пуска двигателя, то велика вероятность того, что протекли либо охлаждающий состав, либо моторное масло.
Низкое качество установленной детали. В этом случае поможет только повторная замена ремня.

Устраняется свист и шум после замены ремня ГРМ просто — достаточно его смазать. Для этого используются специальные аэрозоли, приобрести которые можно в автомобильных магазинах.

Смазывание ремня грм

Смазывание ремня ГРМ проводится специальным составом

Если же смазка не помогает и свист сохраняется, то придётся проверить все узлы на наличие протечек. При нахождении они устраняются, заменяются при необходимости детали, после чего сторонние шумы должны исчезнуть.

Покладка ГБЦ

Одна из частых причин протечек — пробитая прокладка ГБЦ

Нередко после замены натяжных роликов и ремня механизма газораспределения появляется неприятный гул и вибрация двигателя. Основные причины этого — неправильно выставленные метки либо ошибки при установке балансирного ремня, который проворачивается на 180 о не в ту сторону. Устраняется вибрация проверкой меток и их повторной установкой, а также корректировкой положения балансиров.

Ремень газораспределительного механизма — расходная деталь, которая играет огромную роль в работе двигателя автомобиля. Она вполне может порваться и выйти из строя, но эта проблема решаема. Регулярная замена и правильное натяжение обеспечивают нормальное функционирование всех систем машины и гарантируют безопасность движения.

Замена ремня ГРМ своими руками. Оказывается, не сложно!

Хотите отремонтировать машину чужими руками, но не готовы выложить сумму, которую просит официальный дилер? Ищите проверенных неофициалов. Считаете, что оригинальные запчасти слишком дорогие? Выбирайте неоригинальные от надежных производителей.

А если хотите потратить меньше денег и располагаете временем, замените ремень ГРМ сами. Наша инструкция вам в помощь.

Замену ремня ГРМ мы выполним на довольно распространенном автомобиле — Skoda с 1,6-литровым двигателем мощностью 100 л.с. Основные работы будут вестись с правой стороны моторного отсека по ходу движения.

Ремень ГРМ спрятан под пластиковой крышкой. Чтобы до нее добраться, придется снять верхнюю опору силового агрегата. А доступ к ней перекрыт корпусом адсорбера и бачком системы охлаждения. Соответственно, долой все, что мешает. Показывать процесс демонтажа пропустим. Сразу перейдем к моменту снятия кожуха.

Расчищаем доступ к ремню ГРМ

Подразобрав моторный отсек, мы получили прекрасный доступ к болтам крепления правой опоры силового агрегата, а также к фиксатору верхней крышки ремня ГРМ. Для снятия самой крышки поворачиваем фиксатор в положение Open с помощью шлицевой отвертки. Надавливаем — и фиксатор отстегивается. Их два — спереди и сзади, отстегнув оба, снимаем крышку.

Теперь снимем ремень привода вспомогательных агрегатов. Для этого ключом «на 15» ослабляем натяжение ремня. Выводим ремень и возвращаем натяжитель в исходное положение. Сняв ремень, проверяем его на наличие трещин, для чего выворачиваем наружу и нагружаем. Даже при малейших подозрениях на трещины меняем ремень привода вспомогательных агрегатов без лишних раздумий. У нас он в хорошем состоянии.

Совмещаем метки

Следующий важный этап работ — совмещение меток. Для этого нужен доступ к шкиву коленвала, а значит, придется снять правое переднее колесо, нижний грязеотражающий щиток и правую боковую защиту. Благополучно «расчистив» путь к шкиву коленвала, начинаем вращать его за болт ключом на 19, совмещая метки. Контролируем процесс по метке распредвала. Теперь можно открутить болты крепления шкива. Для этого удерживаем болт его крепления ключом на 19, а шестигранником «на 6» отворачиваем все четыре болта крепления, фланца.

Сняв шкив коленчатого вала, убираем нижнюю защитную крышку ремня ГРМ, которая, кстати, не пластиковая, как верхняя, а стальная. Ключом Torx «на 30» отворачиваем пять болтов крепления крышки. Остановимся еще раз на совмещении меток: та, что на шкиве, должна оказаться напротив той, что на крышке.

Домкратим двигатель

Последнее препятствие на пути к ремню — правая опора двигателя. Чтобы ее снять, мы с помощью домкрата приподнимаем двигатель, и только после этого головкой «на 18» отворачиваем болты крепления верхней опоры. Затем головкой «на 16» — два соседних болта, с помощью которых опора крепится уже к кузову автомобиля. Сняв часть опоры, получаем доступ к болтам крепления оставшейся части непосредственно к двигателю. Их три: два сверху и один снизу. Откручиваем все болты головкой «на 16».

Снимаем ремень ГРМ

Ставим новый ремень, аккуратно заправляем его на шкивы. Для регулировки удобно использовать зеркало. Берем Г-образные щипцы, вставляем их в отверстия на внутренней обойме ролика натяжителя и проворачиваем его против часовой стрелки. Совмещаем планки: внутренняя неподвижная сторона должна оказаться точно напротив стрелки, которая смещается при проворачивании внутренней обоймы. Как только получилось это сделать, затягиваем гайку, удерживающую ролик.

Отрегулировав натяжение ремня, убедимся в правильности установки меток. Для этого проворачиваем коленчатый вал на два оборота и снова проверяем положение меток. Только после этого можно считать установку ремня правильной и завершенной. Еще раз: важно убедиться, что метки совпадают и что регулировочный флажок на натяжителе находится напротив отверстия на неподвижной планке. Теперь дело за малым: осталось вернуть все снятые детали на место.

Замена ремня ГРМ — процесс, в общем, несложный, но достаточно трудоемкий и затратный по времени. Решив проводить работы самостоятельно, будьте внимательны и аккуратны, а главное, четко следуйте инструкции.

Миф о приводных ремнях. В чем заблуждаются механики со стажем, показано тут.

Далеко ли уедешь с оборванным ремнем генератора? Наш эксперимент.

Все вопросы и предложения по серии выпусков «Техническая среда» присылайте на адрес: [email protected] .

Другие выпуски «Технической среды» доступны в нашем спецпроекте, а также на нашем канале в YouTube.

«Клапана есть? А если загну?» Как правильно менять ремень ГРМ

Многие считают, что заменить ремень ГРМ – задача трудная и, может, даже непосильная. Однако это не так. Сегодня мы расскажем, как это сделать своими руками. Конечно, только в общих чертах – моторы, как руки, бывают разными, поэтому некоторые отличия в процессе есть. Но в общих чертах алгоритм замены будет везде одинаковым.

Для примера мы взяли довольно простой мотор Рено Логана Renault K7M. Почему именно этот? Во-первых, он восьмиклапанный, а во-вторых, замена ремня на этом моторе даст довольно объективную картинку, которую можно смело проецировать на любой восьмиклапанный мотор. 16-клапанные агрегаты пока рассматривать не будем, дай бог на этом двигателе сделать чего-нибудь приличное.

А что нам надо.

Наша задача – выполнить работу в максимально приближенных к «гаражным» условиях, без использования редкого инструмента или оборудования, которого не бывает у среднестатистических автолюбителей. Помочь выполнить работу, прокомментировать её выполнение и предостеречь от возможных ошибок я попросил специалиста компании «Спорт Гараж СССР» Никиту Писаренкова. Но прежде чем ехать в сервис, соберём всё необходимое для предстоящей работы.

Само собой, нам нужен новый ремень ГРМ. Владельцы автомобилей, распредвалы которых крутят цепи, сейчас пренебрежительно усмехнуться: «Фу, ремень! То менять его, то бракованный купишь. То ли дело – цепь!» Смейтесь, смейтесь, господа. Споры формата «Цепь VS Ремень» могли бы начаться ещё в Древней Греции, если бы тогда существовали автомобили. Завёрнутые в простыни очень древние греки брызгали бы слюнями в лица оппонентов и приводили десятки доводов в пользу отстаиваемых взглядов.

Но нам сейчас уже не так важно, какой привод газораспределительного механизма лучше. Если ремень есть – его надо менять (хотя замечу, что и цепь иногда менять надо, и иногда даже чаще, чем хотелось бы). Чем грозит наплевательское отношение к ремню ГРМ? В лучшем случае он просто порвётся, и автомобиль заглохнет.

В худшем – порванный ремень наворотит дел в головке блока: собьются фазы газораспределения, и клапаны внезапно останутся открытыми в тот самый момент, когда поршень поднимется в верхнюю мертвую точку. А дальше что? Правильно, клапаны погнутся и потеряют возможность двигаться в своих направляющих, обеспечивая газообмен в моторе.

Давным-давно, когда королями дорог являлись Mercedes-Benz W140 и доллар стоил даже не 30 рублей, а всего 6, в ходу были моторы с проточками в поршнях. Клапаны при «встрече» с ними оставались внутри проточек целыми и невредимыми. Но вот незадача: проточки плохо влияли на эффективность сжигания бензиновоздушной смеси, и на современных двигателях никакой «страховки» вы не увидите. Их-то, моторы последних десятилетий, мастера справедливо называют «втыковыми».

С точки зрения филологии слово сомнительное, но по факту всё так и есть – «втыком» в народе называют ту самую встречу поршней и клапанов, приводящую к загибу последних. Ремонт мотора в этом случае может стоить дорого или даже – очень дорого. В общем, вы уже поняли, хочется или нет, но ремень менять надо. Разные производители указывают немного различные сроки его эксплуатации, но в среднем эта запчасть служит 50-70 тысяч километров.

Чтоб ремень выполнял свою функцию – передавал вращение с коленвала распредвалу надлежащим образом, он должен быть правильно натянут. Натяжение обеспечивает специальный ролик, который вполне ожидаемо называется натяжным. По конструкции это обычный ролик, но со смещенным центром вращения, благодаря чему его можно двигать относительно оси вращения. Натяжной ролик следует менять одновременно с ремнём. Не надо доверять его мнимой долговечности, со временем смазка в нём стареет, он начинает греться всё больше и больше, а приводит это безобразие к его заклиниванию.

Для ремня это подобно смерти, а дальше всё по вышеозначенному плану: обрыв – загиб клапанов. Поэтому лучше не скупиться и ролик менять каждый раз при замене ремня, стоит он не так дорого, зато можно быть спокойным за привод ГРМ. Кстати, ролик необязательно покупать оригинальный, тут это понятие весьма относительное. Где-то уже с завода стоят ролики Koyo, SKF или какие-то другие изделия весьма приличных производителей. Дилер с радостью продаст комплект той же фирмы, но со своей накруткой.

Но в последнее время дилеры понемногу снижают аппетиты. Например, комплект ролика SKF и ремня для нашего подопытного Логана в обычном магазине стоил 1 790 рублей, но мы купили у официального дилера за 1 901 рубль. Переплата, как видим, небольшая, зато на душе спокойнее. Ну, во всяком случае, должно быть спокойнее.

На многих моторах для снятия ремня ГРМ приходится снимать сервисные ремни: генератора, ГУРа, кондиционера. Иногда ремень стоит один на все агрегаты, а иногда некоторые ремни трогать необязательно (но это уже редкость). Поэтому если вы, например, знаете, что вашим ремнём генератора пороли ещё гимназистов при Николае II, то есть смысл заменить его. Но если вы собираетесь работать в гараже, расположенном недалеко от магазина автозапчастей, заранее покупать ничего не стоит. Может, ремень ещё хороший, а приобретать придётся, например, помпу охлаждения. Такое тоже возможно. Однако хватит разговоров, пора загнать машину в гараж и заняться делом.

Главное – не суетиться

Для того, чтобы снять ремень, придётся проделать несколько операций. Теоретически они элементарные, а на практике всё зависит от того, сколько на вашем жизненном пути встретится труднодоступных болтиков и подлых гаечек. Разумеется, работать китайским ключом, который при первом нажатии из 13 становится 14, будет неудобно. Поводы закинуть валидол под язык можно найти и без того, поэтому будем считать, что инструмент есть, и сделан он не из пластилина.

Перво-наперво снимаем переднее правое колесо. Как это делать, рассказывать не буду (если кто-то собирается самостоятельно менять ремень ГРМ, но не знает, как снять колесо, мой совет: купите красные лабутены и идите из гаража подальше). Итак, колесо лежит рядом. Теперь придётся разбирать то, что обычно спрятано за ним – подкрылок, локер, защиту… все то, что мешает добраться до шкива коленвала. Причём его должно быть не просто видно, а хорошо видно: этот шкив надо будет снять. Саморезов или болтов может быть много, лучше их не терять.

Как провернуть ремень грм вручную
