Вторая жизнь Нивы! Двигатель часть 1. Снятие
Сейчас речь пойдет о двигателье как вы возможно могли вычислить по заголовку.

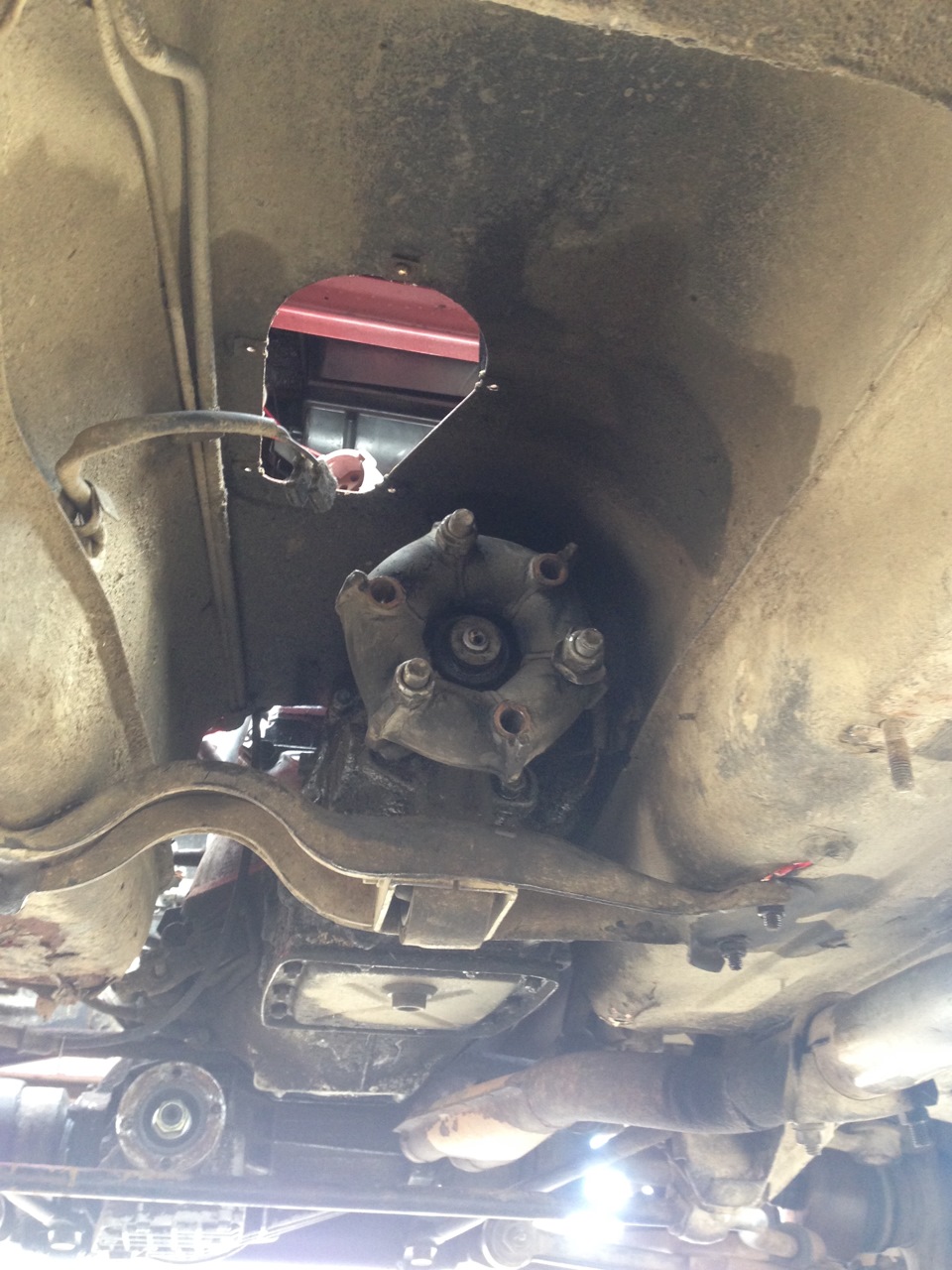

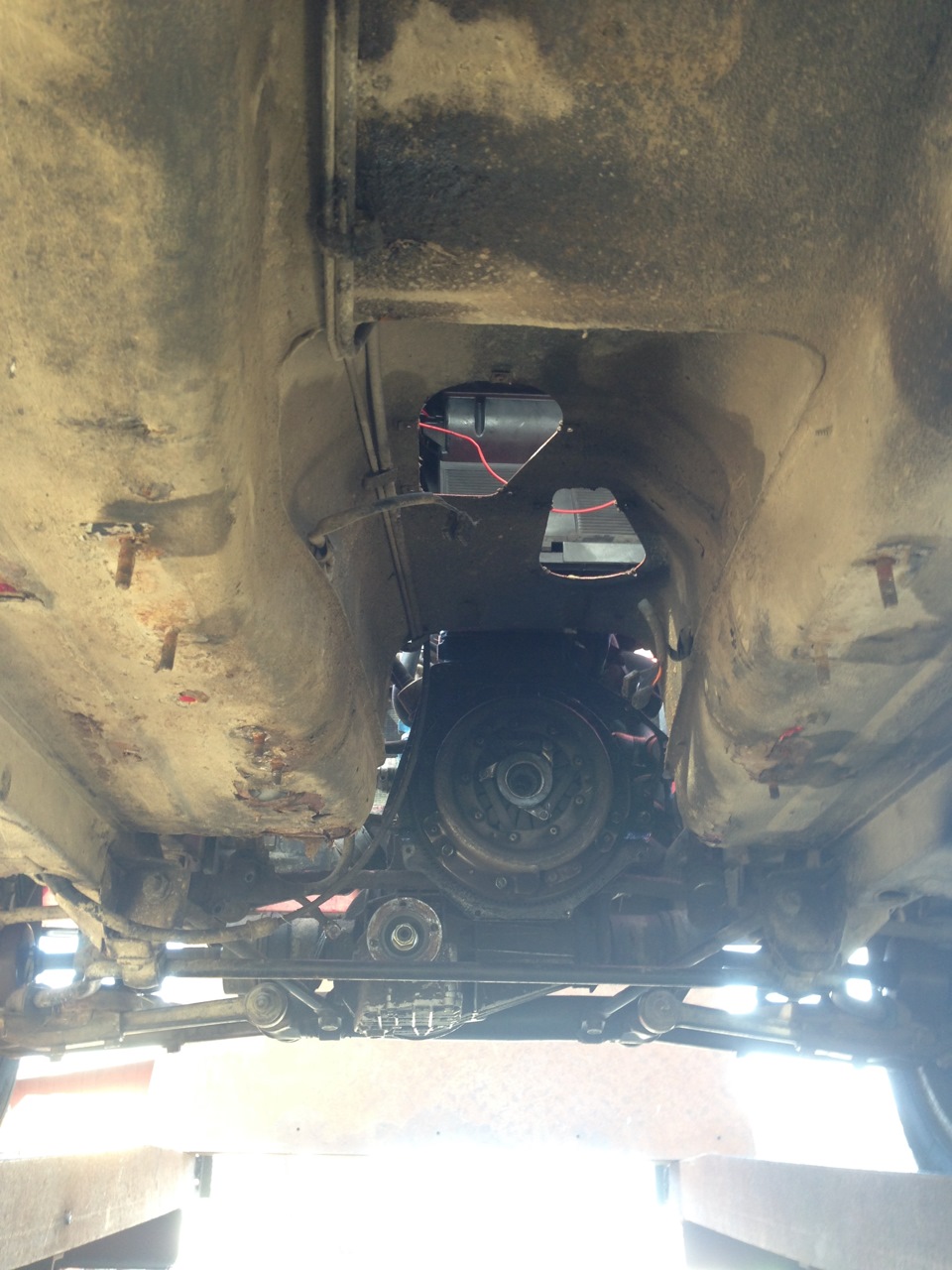

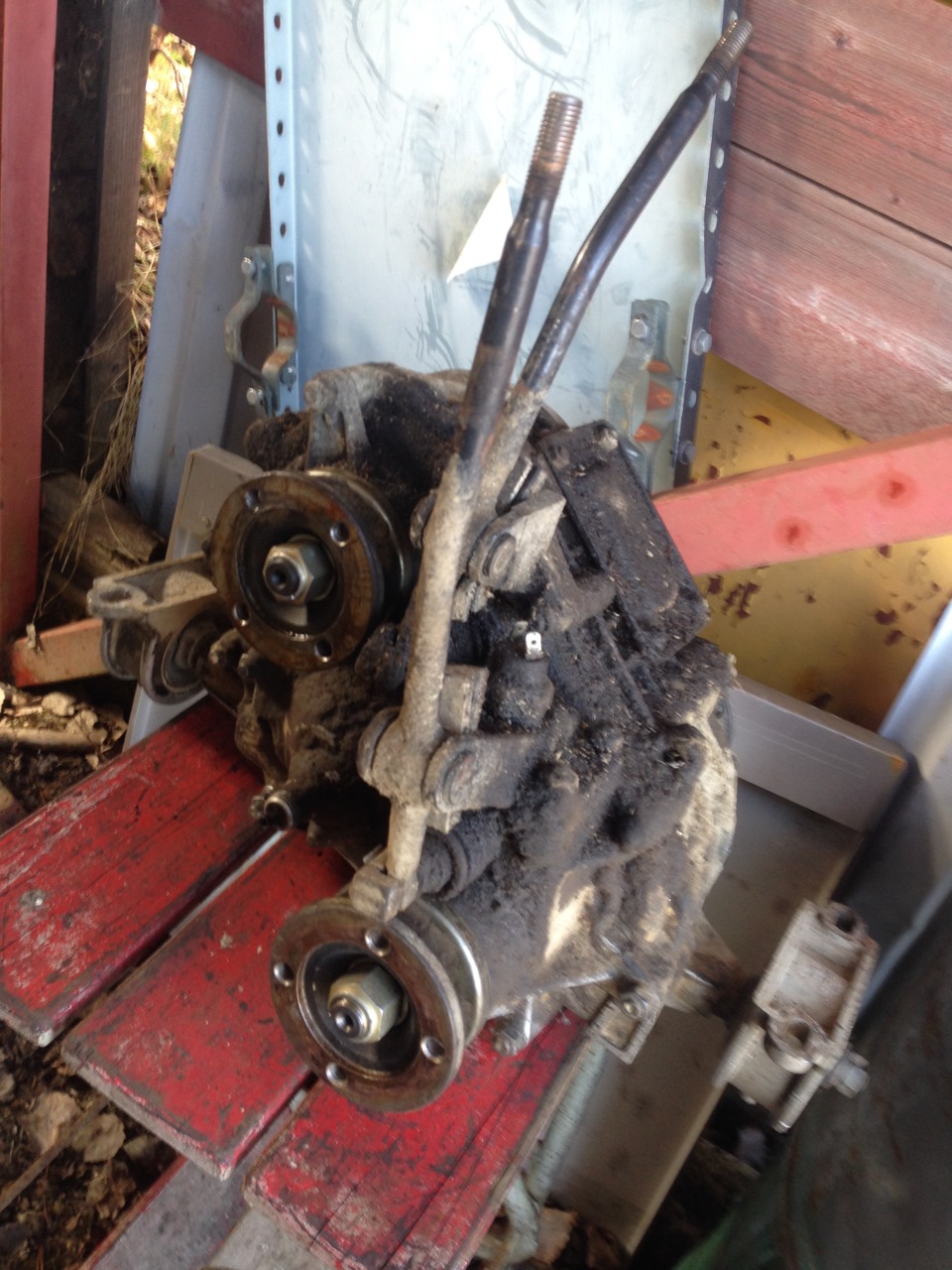

И так снятие, ну для начала снял оба кордана потом раздатку коробку.

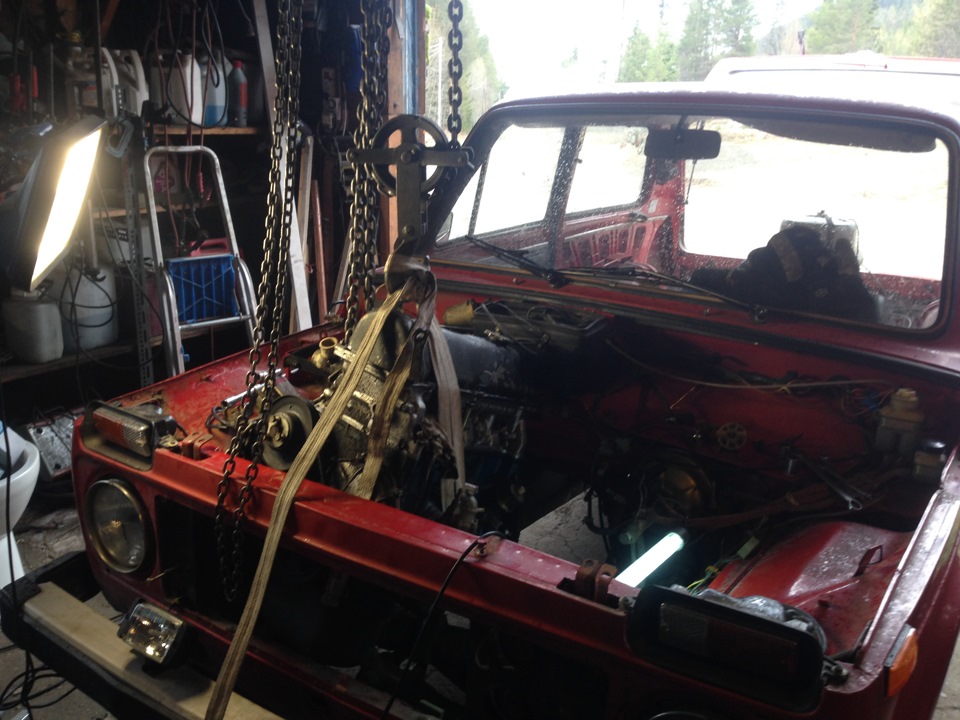

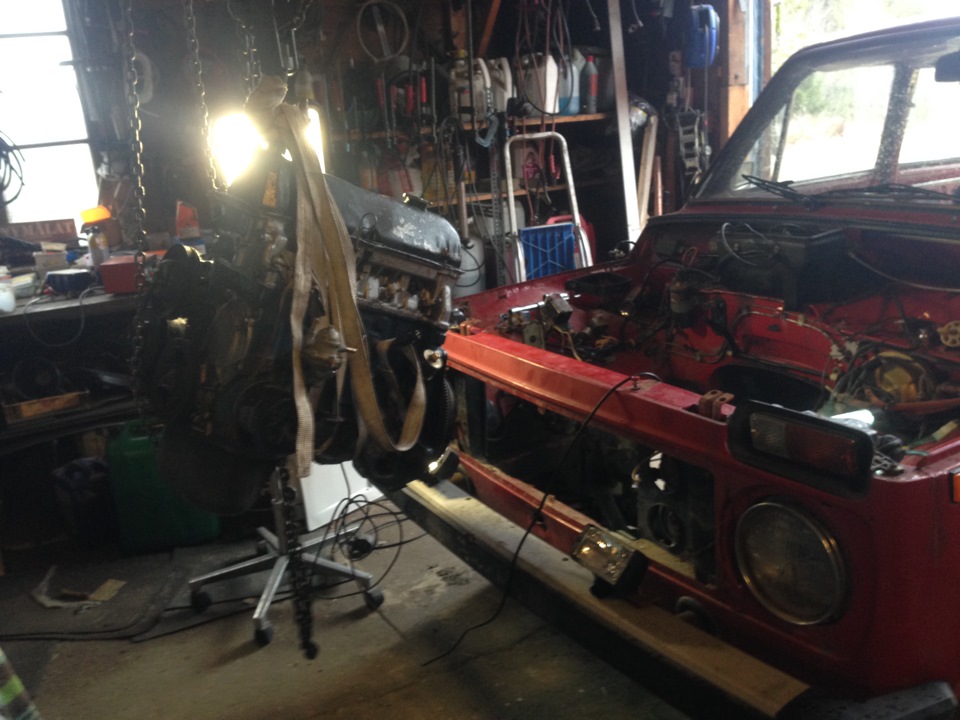

Ну это все понятно, двигатель снял в мастерской с помощью лебдки на потолке))
Ну об этом чуть ниже, у меня как помните был мертвый карбюратор и вот наконец то я его сфоткал:

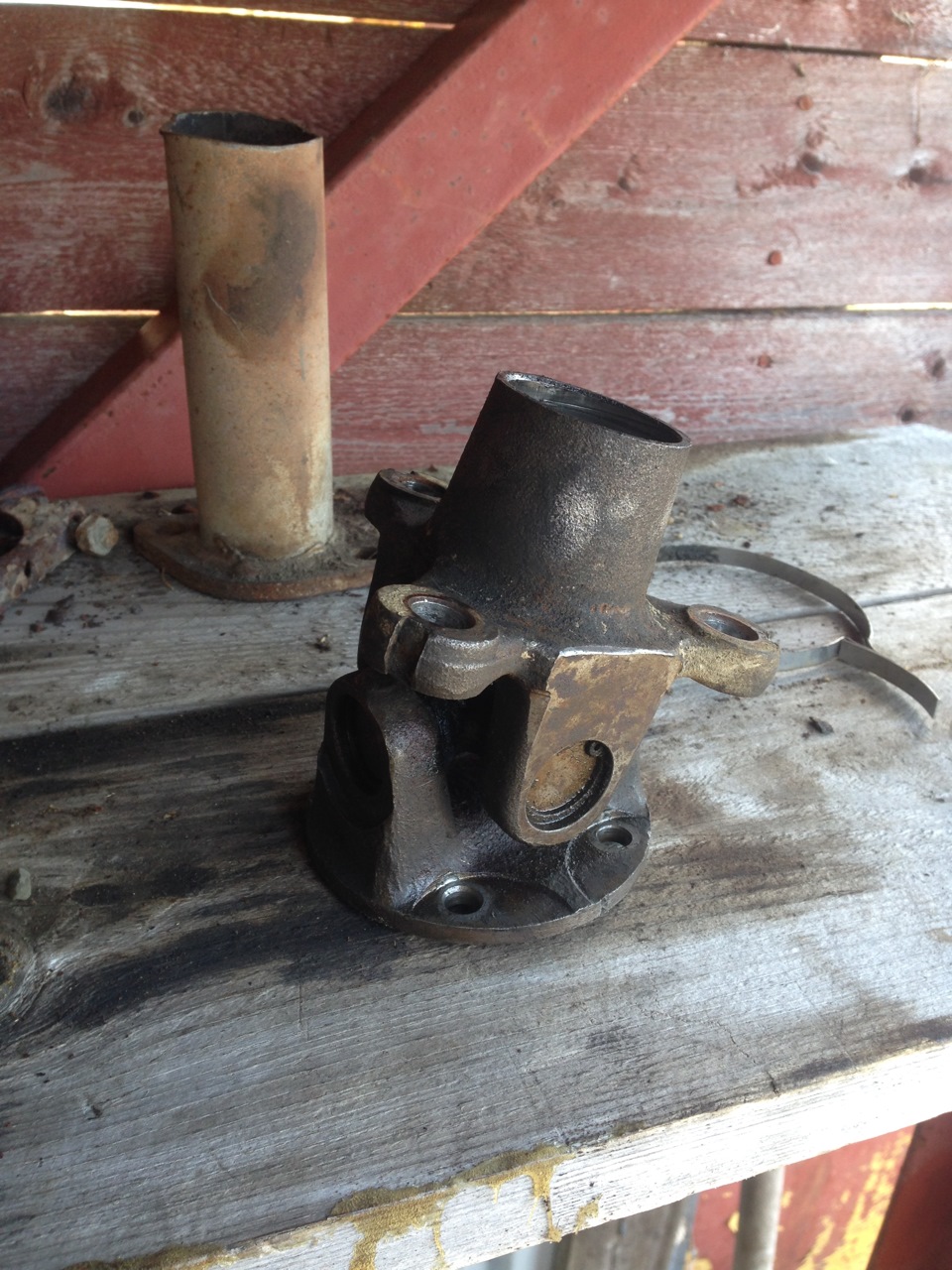

вот такой вот дааз типа озон.

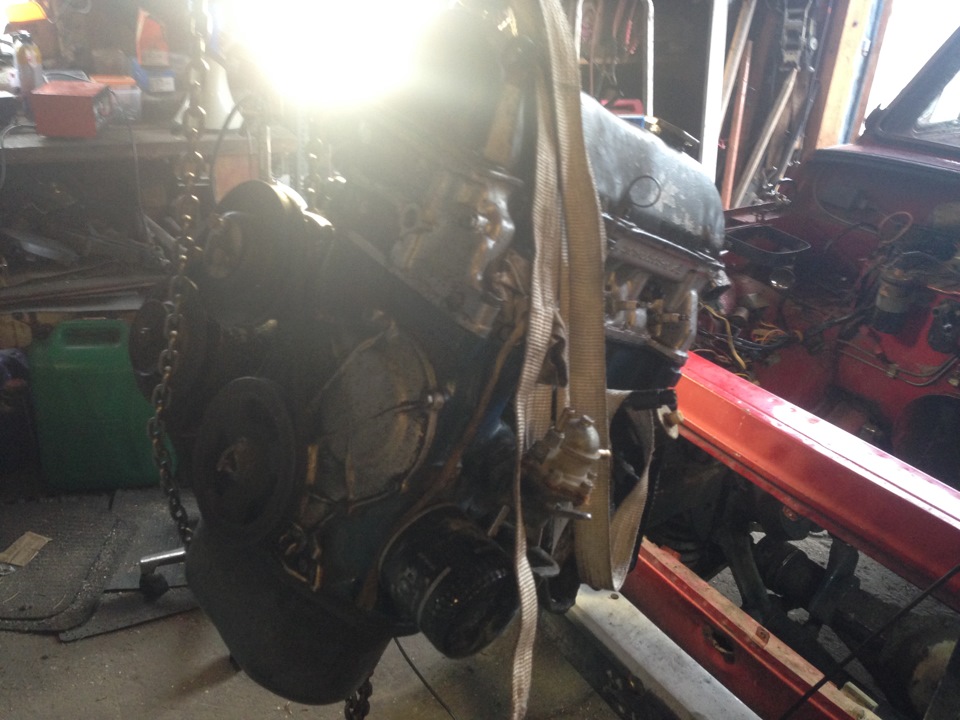

ну ладно теперь вынимам само сердце:

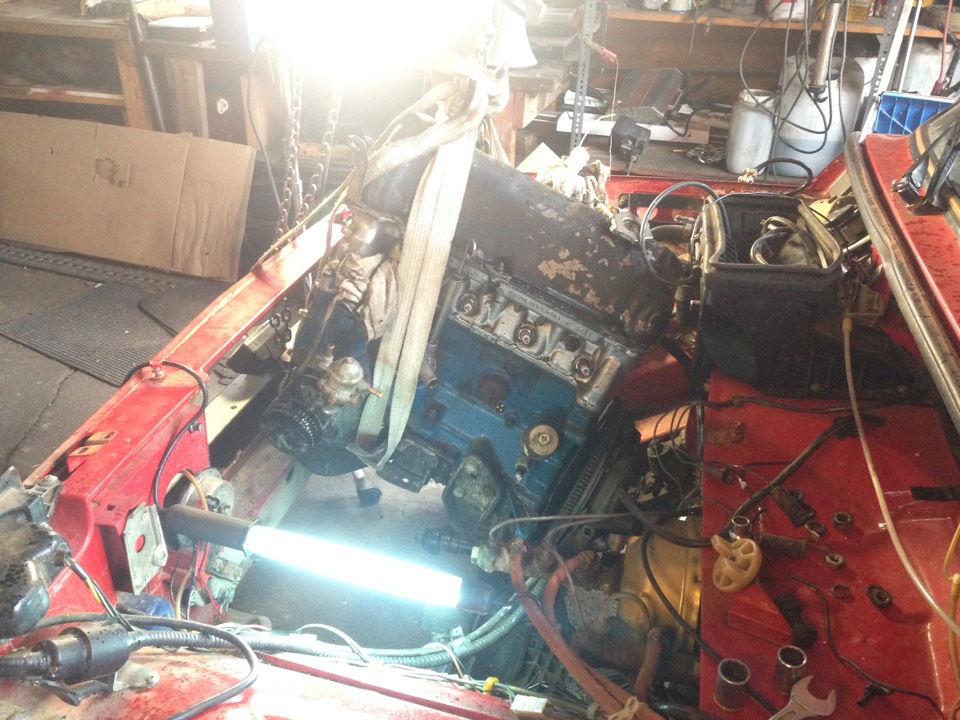

Ну вот как то так оно было.

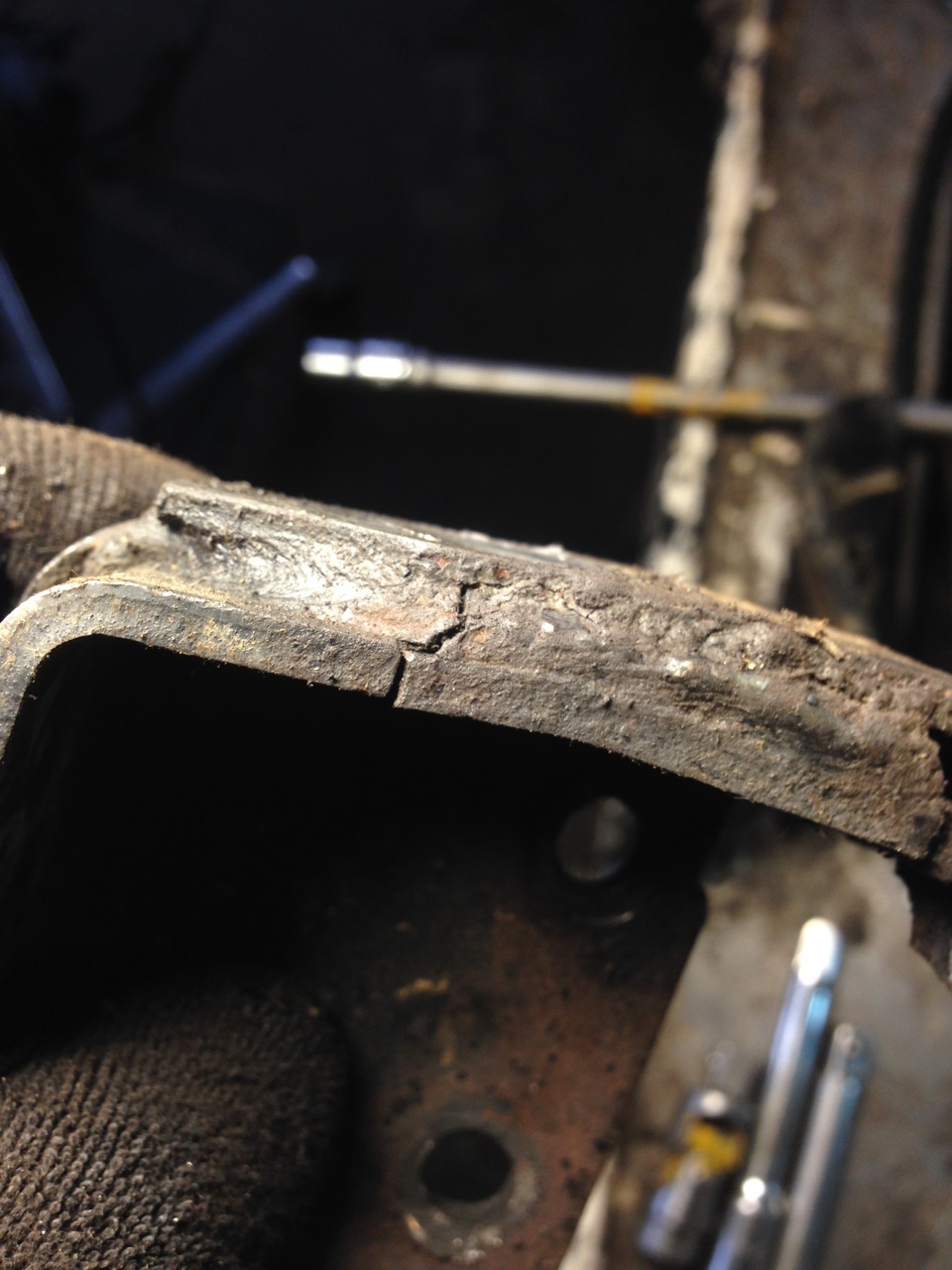

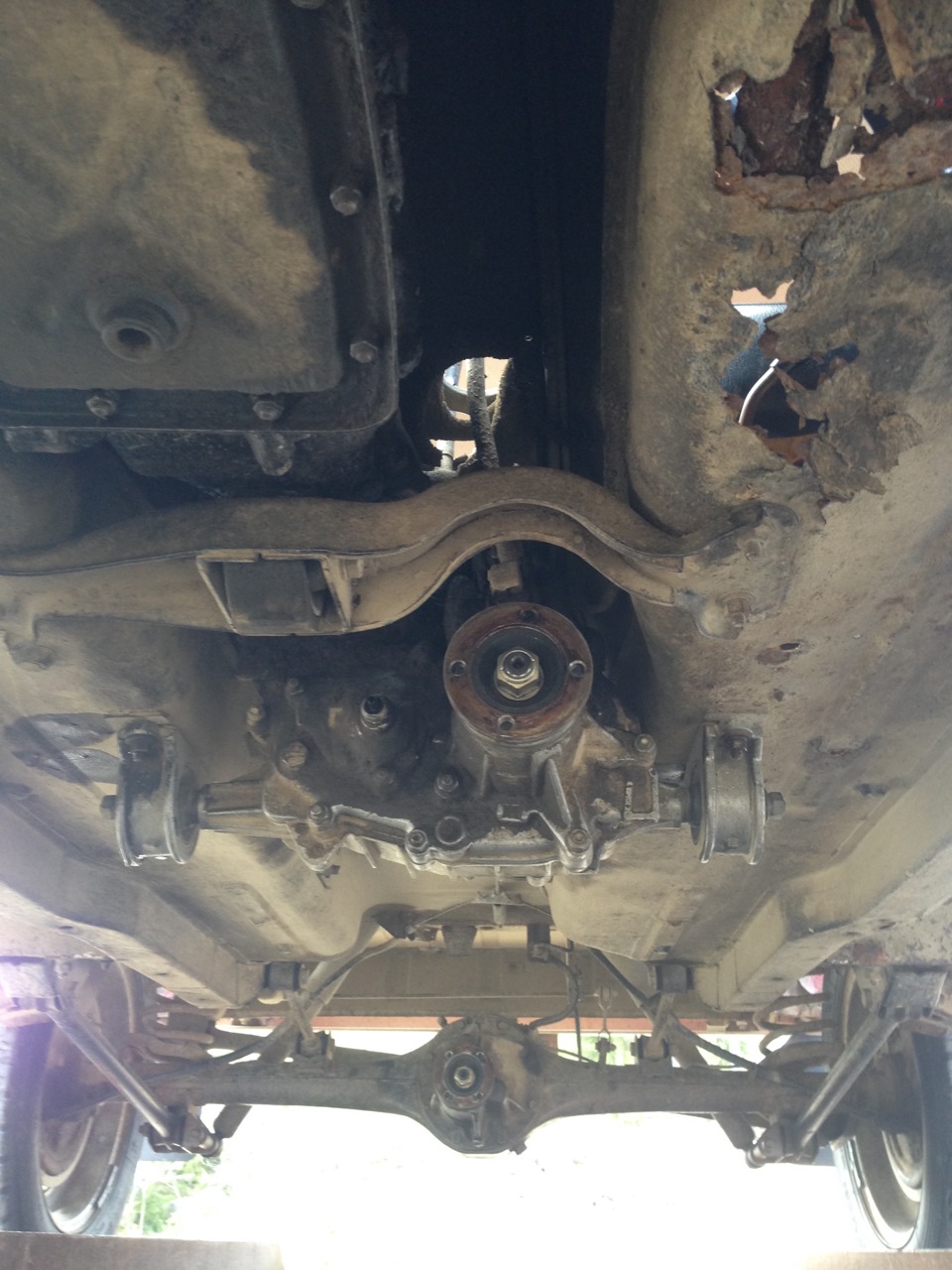

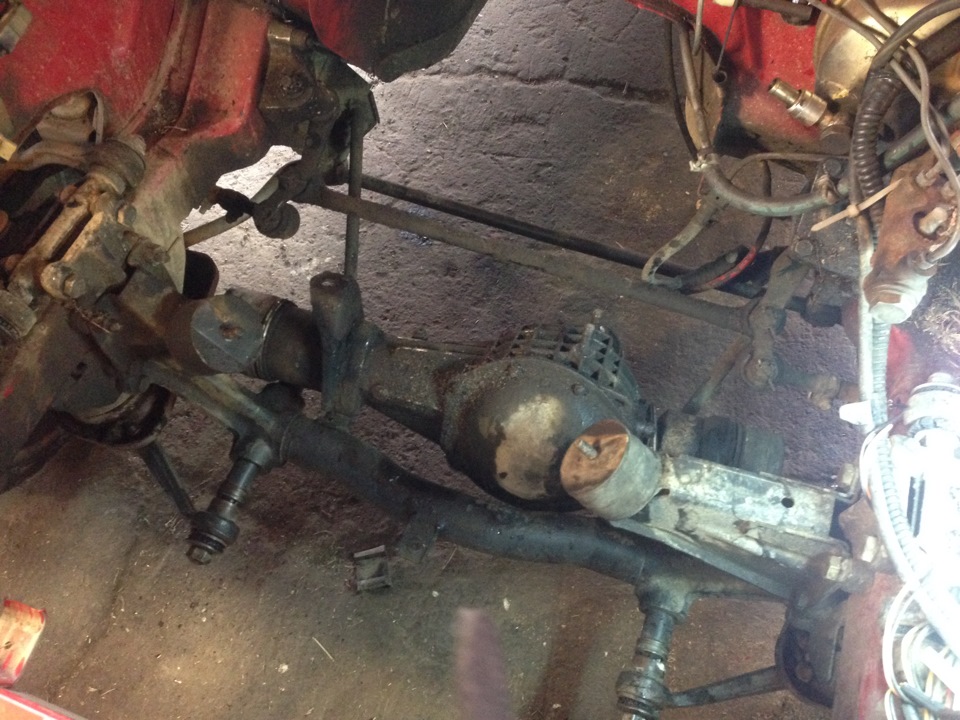

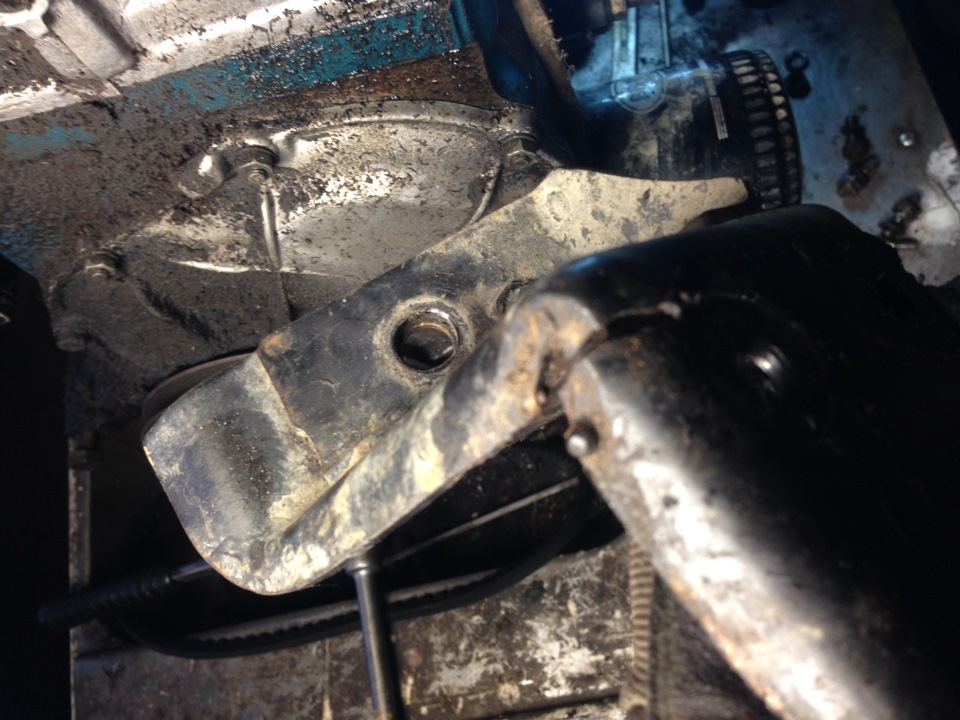

Была не большая печалька с креплением переднего моста, сами крипление треснули а болты вообще не затянуты были! копец это выходит передний мост вообще болтался.
печалька
ну пока вот про это все, следующий посто про двигатель будет более насыщенным)))
Снятие и установка двигателя
Поставьте автомобиль на подъемник или над осмотровой канавой и затормозите его рычагом привода стояночного тормоза. Уберите запасное колесо и снимите поддерживающую трубу запасного колеса. Отсоедините провода от аккумуляторной батареи и снимите ее. Отверните болты крепления петель капота и снимите капот.
Снимите воздушный фильтр, предварительно отсоединив от него шланги, сняв крышку и фильтрующий элемент. Закройте карбюратор сверху технологической заглушкой.
Отсоедините от двигателя тягу привода дроссельных заслонок карбюратора и трос управления воздушной заслонкой.
Отсоедините наконечники проводов от электромагнитного клапана и концевого выключателя карбюратора, от датчиков давления масла и температуры охлаждающей жидкости, от датчика-распределителя зажигания, от генератора и стартера.
Слейте охлаждающую жидкость из радиатора, блока. цилиндров и отопителя, для чего передвиньте вправо рычажок управления краном отопителя, отверните пробки на левой стороне блока цилиндров и на правом бачке радиатора, заверните вместо них штуцеры сливных шлангов и снимите пробки с расширительного бачка и радиатора.
Снимите кожух вентилятора, предварительно разъединив его половины. Отсоедините от двигателя шланги подвода и отвода охлаждающей жидкости. Отверните два болта крепления радиатора к кузову, отожмите вверх верхнюю защелку направляющего кожуха радиатора, сместите верхнюю часть радиатора к двигателю и выньте радиатор из моторного отсека вместе с термостатом и шлангами. Снимите направляющий кожух радиатора.
Отверните гайки крепления приемной трубы глушителей к выпускному коллектору. Отсоедините приемную трубу от кронштейна на коробке передач и опустите ее вниз.
Ослабьте хомуты, отсоедините шланги от топливного насоса и закрепите его в положении, исключающем утечку бензина. Отсоедините от карбюратора шланг слива топлива.
Ослабьте хомуты и отсоедините шланги от патрубков отопителя, а от впускной трубы — шланг вакуумного усилителя тормозов.
Шарнирным торцовым ключом 02.7812.9500 отверните болты крепления стартера к картеру сцепления. Отверните болты крепления крышки картера сцепления к нижней части картера сцепления. Шарнирным торцовым ключом А.55035 отверните болты крепления картера сцепления к блоку цилиндров.
Повесьте на таль траверсу ТСО-3/379 и закрепите двигатель с правой стороны за скобу, установленную на передней шпильке крепления выпускного коллектора, а с левой стороны — за отверстие крепления кожуха сцепления.
Слегка натяните цепь тали, отверните гайки крепления подушек 3 (рис. 2-3) передней подвески двигателя к боковым кронштейнам, отверните гайки и болт крепления картера переднего моста к кронштейнам двигателя. Отсоедините от двигателя провод «массы».
Рис. 2-3. Подвеска двигателя:
1 — правый кронштейн подвески двигателя с подушкой; 2 — левый кронштейн подвески двигателя; 3 — подушка; 4 — поперечина задней подвески двигателя; 5 — кронштейн с опорой задней подвески двигателя.
Выньте двигатель, сначала подняв его вверх, чтобы вывести болты подушек подвески из отверстий кронштейнов, а затем сместив вперед, чтобы вынуть конец первичного вала коробки передач из подшипника, расположенного во фланце коленчатого вала.
Снимите теплоизоляционный щиток стартера, стартер и заборник горячего воздуха вместе с подводящим шлангом. Снимите с блока цилиндров два боковых кронштейна с подушками передней подвески двигателя.
Отверните болты крепления сцепления и снимите его.
Устанавливайте двигатель на автомобиль в последовательности, обратной снятию. Особое внимание уделяйте соединению двигателя с коробкой передач: ведущий вал должен точно войти в шлицы ведомого диска сцепления.
Кроме того, для обеспечения центрирования двигателя и раздаточной коробки необходимо, чтобы центрирующие шайбы подушек передней подвески двигателя вошли в соответствующие отверстия боковых кронштейнов.
3.32. Снятие двигателя с автомобиля
. а также шланг продувки адсорбера.
На двигателе ВАЗ-21213 отсоединяем от топливного насоса шланг подвода топлива, а от карбюратора – сливной шланг.
На впрысковом двигателе отсоединяем от трубки регулятора давления топлива шланг слива топлива.
На впрысковом двигателе снимаем модуль зажигания и отсоединяем «массовый» провод от шпильки крепления крышки привода распределительного вала;
разъемы моторного жгута проводов от регулятора холостого хода, топливной рампы, датчиков-детонации, положения коленчатого вала и дроссельной заслонки, температуры охлаждающей жидкости (два датчика), давления масла.
На карбюраторном двигателе отсоединяем разъемы моторного жгута проводов от карбюратора, датчика-распределителя зажигания, датчиков давления масла и температуры охлаждающей жидкости. Отводим жгуты проводов в сторону.
Отсоединяем центральный высоковольтный провод от крышки датчика-распределителя зажигания.
Отворачиваем гайки крепления подушек левой и правой опор силового агрегата к кронштейнам поперечины передней подвески.
Демонтируем среднюю рулевую тягу.
Отсоединяем крепления редуктора переднего моста к кронштейнам двигателя.
Отворачиваем болты крепления крышки картера сцепления к его нижней части и болты крепления картера сцепления к блоку цилиндров.
Чтобы не повредить рабочий цилиндр сцепления при демонтаже двигателя, отсоединяем цилиндр от картера сцепления (не размыкая гидропривод) и отводим на шланге в сторону.
Выполнение перечисленных операций приведено в соответствующих разделах.
Закрепляем трос подъемного устройства на двигателе:
с правой стороны – за передний рым;
с левой стороны – за задний кронштейн блока цилиндров, к которому крепился редуктор переднего моста.
Приподнимая двигатель, выводим шпильки подушек левой и правой опор силового агрегата из отверстий в кронштейнах поперечины. Затем смещаем двигатель вперед, чтобы вывести конец первичного вала коробки передач из подшипника, расположенного во фланце коленчатого вала, и из ступицы ведомого диска сцепления.
Устанавливаем двигатель на автомобиль в последовательности обратной снятию.
При соединении двигателя с коробкой передач первичный вал коробки должен войти в шлицы ведомого диска сцепления.
