Ох уж этот ДМРВ, ты мой самый дорогой))) №128
Данная запись освещает покупку и замену ДМРВ. Все началось с того, что заметил увеличенный расход топлива, больше ничего меня не волновало. Замер ДМРВ мультиметром показал 1.11, мертв и давно! Не буду повторяться и расписывать как производится этот замер. Начал лазать по интернет-магазинам и смотреть цену данного датчика. И нашел в сети "БИ-БИ" за 2391р. Причем разброс среди филиалов этого магазина был очень большой аж до 3300р, видать старые запасы. И вот я уже в магазине! Спрашиваю продавца-консультанта, мне нужен ДМРВ и перечисляю характеристики своей машины. Зная еще марку своего контроллера (ниже привожу таблицу) его легко вычислить. Он мне начинает предлагать совсем не тот датчик. Я ему начал доводить доводы и обосновывать их! Оставшись при своих мнениях, я взял который нужен был мне)))

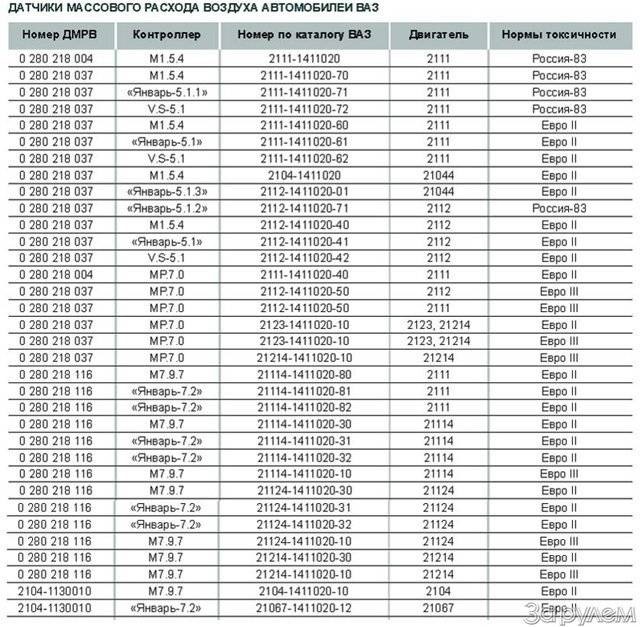

Еще при получении мне оформили гарантийный талон (1год), но при заказ-наряде с СТО, что я не сам его менял! С этим справятся только настоящие профессионалы)))) Также смотрим приложенное фото гарантийного талона на наличие орфографических ошибок))

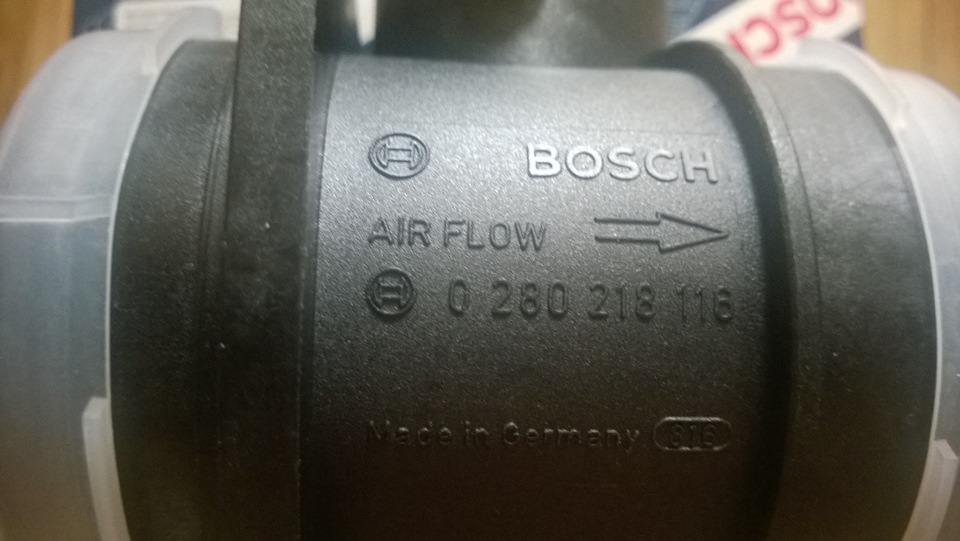

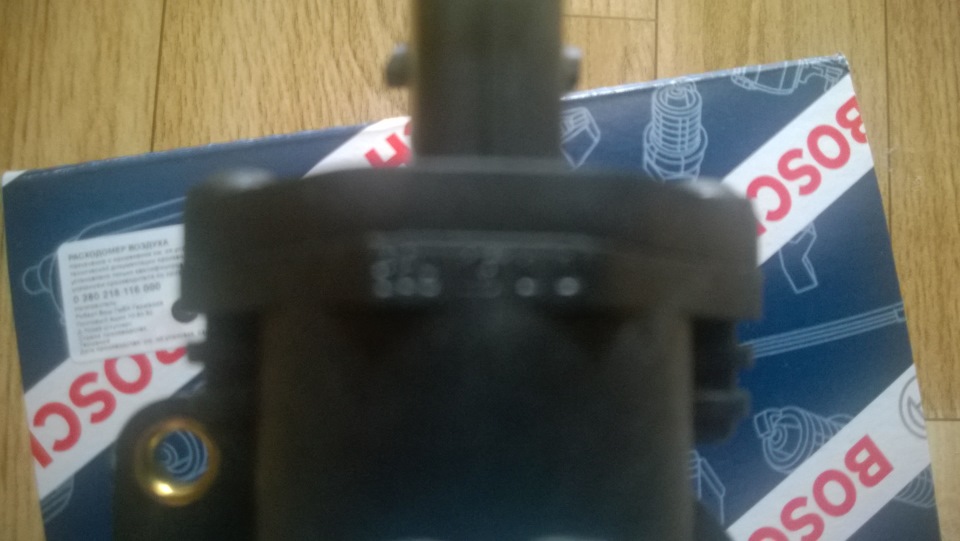

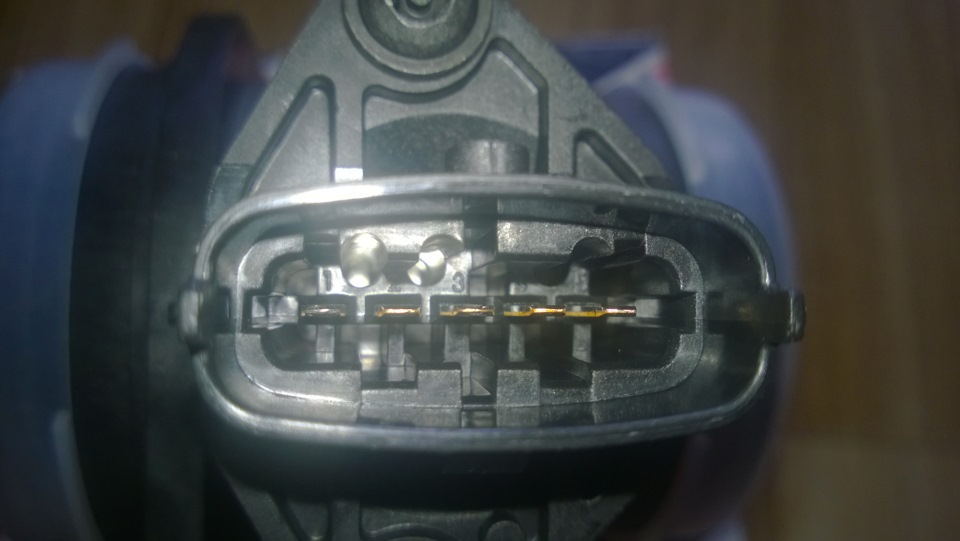

Далее смотрим фото нового ДМРВ. Сравнение с подделкой (про подделку очень много статей уже выложено).

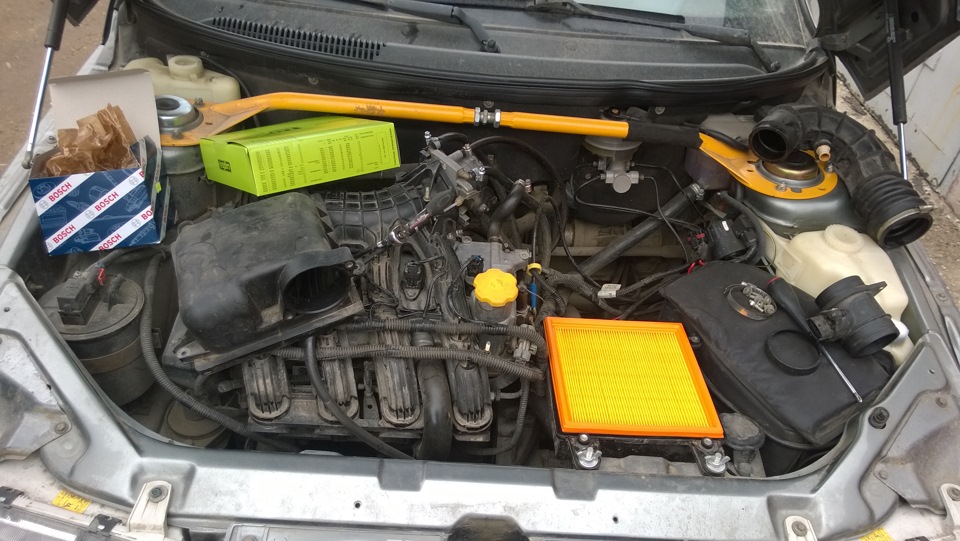

Снял гофру и почистил ее от всякой грязи и конечно же сменил воздушный фильтр.

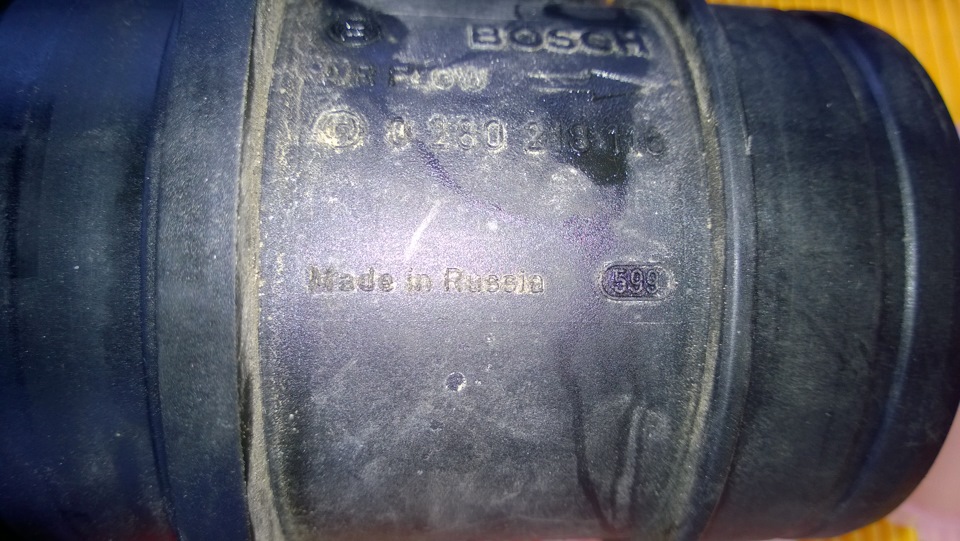

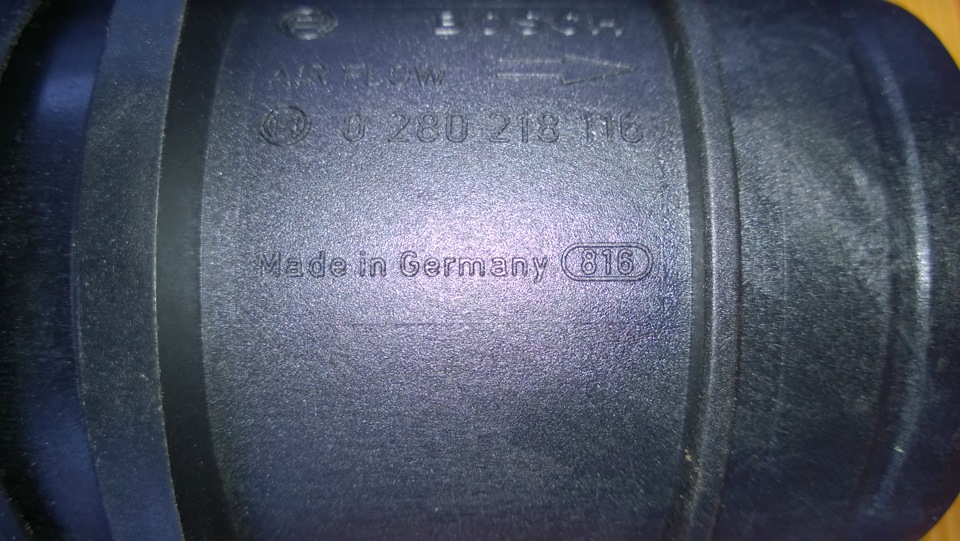

Еще стало очень интересно, старый датчик сделан в России а новый в Германии)
PS: после замены ощутил, что машина стала резче набирать скорость, а за расходом топлива будем наблюдать)
Всем огромное спасибо кто читает и подписывается. Может кому и пригодится данная информация. Если не трудно, то палец вверх)))
Что такое ДМРВ, почему он важен и как диагностировать его неисправность
За прошедшие три десятилетия моторы с распределённым и непосредственным впрыском топлива окончательно вытеснили все прочие типы конструкций. Казалось бы, срок немалый, но инженеры так и не смогли побороть “детские болезни” важных электронных компонентов, среди которых — датчик массового расхода воздуха (ДРМВ), отвечающий за состав топливовоздушной смеси. Давайте вспомним, как устроен ДМРВ, почему он так важен и как диагностировать его неисправность.
Что такое ДМРВ
В современных моторах применяются два вида системы питания: при распределённом впрыске форсунка подаёт топливо во впускной патрубок, при непосредственном — в камеру сгорания. Для обеих систем важна корректная работа датчика массового расхода воздуха, который когда-то был механическим (флюгерного типа), а сейчас лишен подвижных механических частей и выполнен термоанемометрическим (от «анемо» — ветер).
Заводской ДМРВ немецкого производства для двигателя ВАЗ
Датчик массового расхода воздуха может стоять не только на бензиновом, но и на дизельном моторе, где на него «завязана» работа клапана EGR (система рециркуляции выхлопных газов)
Как говорили шоферы старой школы, ДВС не работает в двух случаях: нечему гореть или нечем поджечь. ДМРВ как раз и сообщает электронному блоку управления о количестве поступающего воздуха, кислород которого и становится “топливом” для рабочей смеси. Получив такой сигнал, ЭБУ может обеспечить максимально полное сгорание. Устройство, расположенное во впускном тракте, состоит из двух резисторов, которые конструктивно могут быть выполнены в различных вариантах. В первом случае резистор подвергают воздействию проходящего воздуха: при изменении интенсивности потока он охлаждается, его внутреннее сопротивление меняется. Во втором случае он не обдувается — по разности показаний с двух резисторов и вычисляют объём воздуха, который нужно подать в цилиндры.
На вторичный рынок датчик поставляется с защитными крышками-заглушками, чтобы исключить его загрязнение при транспортировке
Так выглядит датчик на обычном вазовском двигателе. Демонтировать его из корпуса без спецключа не получится
Снятый датчик в «голом виде». Хорошо виден чувствительный элемент
Исходя из данных по массе и температуре поступившего воздуха, ЭБУ определяет его плотность, а также просчитывает длительность открытия форсунок и количество топлива, которое подаётся в камеру сгорания. В общем, ДМРВ важен и для достижения максимальной мощности мотора, и для более полного сгорания (экологичности), и для экономичной езды. Выход из строя этого датчика, как и большинства остальных, приводит к срабатыванию сигнализатора Check Engine.
Check Engine может загореться по любому поводу. Если нет бортового компьютера с функцией диагностики, придется ехать на СТО, где есть сканер
Однако далеко не всегда владелец связывает сработавший "чек" с ДМРВ — особенно если двигатель работает без особых перебоев, а динамические характеристики автомобиля ничуть не ухудшились. Поэтому важно не оставлять загоревшийся индикатор неисправности двигателя без внимания, а считать ошибки диагностическим компьютером.
ДМРВ или ДАД?
Датчик абсолютного давления (ДАД) совместно с датчиком температуры (ДТВ) также контролирует, какое количество воздуха поступает во впускной коллектор. На основании этих показаний контроллер формирует команду-импульс на форсунки. Важное отличие ДАД от ДМРВ — отсутствие воздуха в корпусе, поскольку этот датчик работает на основе измерения показаний разницы давлений на входе и давления в вакуумной камере. Конструктивной особенностью ДАД является высокочувствительная диафрагма, которая растягивается под воздействием давления во впускном коллекторе. Этот процесс влияет на сопротивление тензорезисторов, вследствие чего изменяется напряжение.
Датчик абсолютного давления (на фото) и ДМРВ работают по разным принципам
ДАД намного дешевле датчика массового расхода воздуха, однако алгоритм его работы менее совершенен. Да и вообще далеко не все блоки управления могут корректно работать с ДАД. Более того, при переходе на датчик абсолютного давления мотор может реагировать на открытие дросселя с гораздо большей задержкой, чем с родным ДМРВ. И, конечно же, просто заменить ДМРВ на ДАД без серьезных доработок не получится в силу разности их конструкции и даже расположения.
Есть двигатели, где выбормежду ДАД и ДМРВ не стоит, потому что на моторе присутствуют оба эти датчика сразу!
Обычно мысли об установке ДАД вместо штатного датчика массового расхода воздуха появляются при отказе последнего, а также во время тюнинга мотора — особенно если происходит перевод атмосферника на турбонаддув. Однако некоторые владельцы сознательно отказываются от ДМРВ из-за его высокой стоимости и не самого большого ресурса. Ведь при неудачном стечении обстоятельств датчик может выйти из строя уже через 60-70 тысяч километров пробега, а к цифре 120-130 тысяч на одометре многих бюджетных автомобилей он практически гарантированно "умирает".
Но те, кто не заморачивается доработками двигателя, обычно ездят со штатным датчиком массового расхода воздуха, а не заменяют его связкой ДАД+ДТВ (датчик температуры воздуха). Тем более, что далеко не все блоки управления двигателем работают с датчиком абсолютного давления лучше, чем с родным ДМРВ. Какой из датчиков более совершенен по конструкции, однозначно ответить сложно – тем более, если речь идёт о попытке замены одного (и часто уже неисправного) расходомера другим. Ведь история знает множество примеров, когда счастливые владельцы наматывали по несколько сотен тысяч километров как на двигателе с родным расходомером, так и на моторе с датчиком абсолютного давления, особенно если последний штатно ставили на заводе.
Можно ли обойтись без него?
Отказ ДМРВ приводит к срабатыванию "чека", но двигатель при этом будет работать и дальше. Правда, в зависимости от новизны прошивки ЭБУ, "аварийная" программа, не увидев сигнала, может поднять обороты холостого хода примерно до 1 500 об/мин. На относительно новых версиях программного обеспечения неисправность датчика приводит лишь к повышению расхода топлива или падению динамики. В любом случае, ошибка датчика массового расхода воздуха является важной причиной для того, чтобы проверить его, хотя бы измерив напряжение.
При некорректной работе ДМРВ электроника может начать переобогащать рабочую смесь
Игнорировать неисправность не стоит, поскольку даже на относительно простых автомобилях (переднеприводная линейка Lada первых поколений) отказ ДМРВ грозит заметным перерасходом бензина либо ослаблением выходных характеристик мотора. Именно поэтому ответ на популярный вопрос «Можно ли вообще обойтись без ДМРВ, если он заложен в конструкцию машины?» однозначен и звучит так: нет, нельзя.
Как диагностировать неисправность?
Кроме косвенных признаков, о которых мы упоминали выше, существует вполне объективный параметр, указывающий на состояние датчика и его ресурс — это рабочее напряжение при включенном зажигании. Изучимего на примере «вазовского» датчика как одного из самых распространённых.
Схема подключения ДМРВ на двигателе ВАЗ
Подключив мультиметр в режиме измерения постоянного напряжения и включив зажигание, можно снять показания по выходному напряжению ДМРВ. Для новой или "эталонной" детали он составляет 0,996 В.
Такое напряжение указывает на то, что датчик работает как новый
Один из вариантов измерения напряжения – прямо через разъем подключения датчика
Дальше параметры оцениваются так:
1,010-1,019 В — хорошее состояние, о замене пока не нужно думать
1,020-1,029 В – датчик работоспособен, это примерно половина остаточного ресурса
1,030-1,039 В — еще исправен, но ресурс подходит к концу
1,040-1,049 В – ДМРВ на грани выхода из строя, скоро потребует замены
1,050 В и выше — расходомер требует немедленной замены
При параметре 1,016 В (первое фото) датчик в хорошем состоянии, а вот 1,035 В – уже повод задуматься о покупке нового
Такой параметр датчик выдает на грани исправности, но нужно точно убедиться в том, что данные соответствуют действительности, а не связаны с погрешностью мультиметра
Нужно учитывать, что многие тестеры завышают показания, поэтому существует риск «приговорить» вполне исправный датчик. К тому же его параметры во многом зависят от чистоты «масс» в цепи.
Плохой обжим проводов или сгнившая «коса» могут повлиять на корректность работы как ДРМВ, так и ДАД, что особенно характерно для моторов старых автомобилей
Лучше всего до покупки не самого дешевого датчика установить сначала заведомо исправный «бэушный», одолжив его для проверки на время у коллеги по работе, соседа по стоянке, знакомого по форуму с такой же машиной и т.д. Также стоит больше верить показаниям диагностического сканера, подключенного к разъему OBD-2, чем дешевому мультиметру. Тем более что хороший сканер сейчас доступен любому автолюбителю, а научиться им пользоваться сможет каждый — интерфейс у него интуитивно понятный. А с одним мультиметром в диагностике современного автомобиля сейчас обойтись всё равно не получится.
Сканер Rokodil ScanX Pro
Промывать или нет?
Многие механики с многолетним стажем и рядовые владельцы автомобилей уверены в том, что «уставший» ДМРВ можно оживить элементарной промывкой – то есть вынуть его из корпуса и хорошенько «пролить» каким-нибудь «карбклинером» или спиртом примерно так же, как 20-30 лет назад это делали с жиклёрами карбюратора. В действительности же существуют специализированные составы для очистки датчиков, которые не имеют ничего общего с растворителями отложений, использующимися для промывки карбюраторов. Поэтому и цена у таких «узкозаточенных» очистителей ДМРВ совсем другая — и, как нетрудно предположить, более высокая. К тому же производители подобных жидкостей прямо указывают, что они не сделают чудес и не превратят "полудохлый" датчик в совершенно новый, а предназначены для профилактической промывки исправных ДМРВ — снять загрязнения, связанные с пылью и масляным туманом, попавшим во впускной тракт из системы вентиляции картера.
Обратите внимание: для промывки используется специализированный состав именно для чистки ДМРВ, а не универсальный очиститель карбюратора или топливной системы
Практический опыт применения подобных "чудо-средств" показывает, что они действительно могут немного снизить показания еще исправного датчика, а вот вышедшему за 1,05 В подобные манипуляции уже будут что мёртвому припарки.
Главное – не повредить снятый датчик, который боится даже пыли, не говоря уже о механическом воздействии
Многие водители по неопытности сами губят ещё живые датчики при промывке. Чувствительные элементы нельзя трогать руками или протирать ветошью, да и сильный напор жидкости кроме вреда ничего не принесёт. Поэтому к чистке ДМРВ в гаражных условиях нужно относиться с большой осторожностью и помнить:если датчик уже «умер», то это неопасно иему уже не поможет, но, даже если он еще вполне исправен, эта процедура может и не принести заметного результата.
Делаем «вечный» датчик массового расхода воздуха на ATiny13
Этот проект появился из-за нежелания покупать бывшую в употреблении около 30 (тридцати) лет деталь за совсем немаленькую сумму в 3000 — 5000 руб. Можно сказать что это будет проба пера в схемотехнике и программировании микроконтроллеров. Если интересно — продолжение под катом.
Осторожно много фото!
Итак, начинаем подпирать велосипеды костылями.
Вводные данные
BMW E30 в кузове купе 1986г с мотором M10B18 (4 цилиндра, 1.8л, инжектор):
Проблемы
1. Чихает
2. Не едет
3. Жрет и не толстеет
Годы в России не пощадили её. Высококачественный бензин, соляные ванны, «пористые дороги». Однако, больше всего ей досталось от бывших хозяев и суровых Русских автомехаников, бессмысленных и беспощадных, производивших ремонты сомнительной необходимости и эффективности. Ярким примером одного из таких ремонтов вы можете полюбоваться на КДПВ. А что это там такое беленькое, все в припое? Это керамическая плата— основная деталь ДМРВ , на нее нанесены пленочные резисторы и дорожка по которой должен бегать подвижный контакт. Как видно на фото она треснула, и некто пытался восстановить ее таким вот варварским методом. Безуспешно. Вот он — корень всех проблем! Тут нужно сказать что ДМРВ является основным датчиком, влияющим на смесеобразование.
Немного теории
Наша машинка оснащена чудом Немецкой промышленности системой распределенного впрыска L-Jetronic.
Ну, распределённого — это громко сказано, тут все 4 форсунки соединены параллельно и, соответственно пшикают одновременно, хотя да, это я придираюсь, установлены они каждая напротив своего цилиндра в разных местах впускного коллектора — т.е. распределённо. Мозг здесь довольно глупенький — холостым ходом, зажиганием, прогревочными оборотами не управляет.
Все что ему подвластно — это несколько датчиков и форсунки.
Вернемся к ДМРВ. Здесь установлен электро-механический ДМРВ, в народе именуемый «лопата», очевидно за характерную форму подвижной заслонки.
Принцип действия его довольно прост: воздух потребляемый мотором проходит через входное отверстие, и в зависимости от интенсивности (считай массы воздуха в единицу времени) отклоняет измерительную заслонку на определенный угол. На оси заслонки установлен подвижный контакт, который и бегает по дорожке нашей многострадальной платы из первой картинки.
Варианты решения проблемы:
1. Купить новый ДМРВ — стоит космических денег 35000-60000 руб, сопоставимо со стоимостью авто.
2. Купить БУ ДМРВ — 30 лет эксплуатации, никаких гарантий, стоит 3000 — 5000 руб.
3. Купить новую плату (неоригинал, делают малыми партиями) — цена 300р+пересыл, выглядит так:
Как видно, конструкция отличается от заводской. Надежность под вопросом, в интернете можно найти негативные отзывы о якобы недолговечности сего решения, подтвержденные фотографиями изношенных плат подобного типа.
4. Купить ДМРВ современного типа без движущихся деталей + так называемый конвертер — цена вопроса немного отпугивает, так же необходимо будет адаптировать впускной тракт, наращивать длину патрубков и т. д.
5. Придумать что-то своё.
Для меня выбор был очевиден.
Я решил оставить механическую часть, так как никаких признаков износа не обнаружил. Думаю она прослужит дольше чем остальная машина.
Задача немного упростилась, необходимо преобразовывать угол поворота в напряжение. Хотя нет, постойте, не все так просто… Дело в том что как я уже говорил мозг здесь довольно глупенький и, соответственно на вход он хочет получать максимально готовые данные. Это отразилось в конструкции ДМРВ — график зависимости выходного напряжения от угла поворота оси заслонки нелинеен, и дополнительная сложность — он масштабирован сопротивлением датчика температуры воздуха, который так же встроен в ДМРВ. Соответственно характеристика датчика должна меняться в зависимости от температуры воздуха.
Поиск готового схемотехнического решения не привел к успеху. Проблема с износом ДМРВ подобного типа многих коснулась, много тем на специализированных форумах где на десятках страниц люди обсуждают как же её решить.
Для начала хотелось бы получить данные об угле поворота оси. Переменные резисторы и прочую механику я сразу отбросил, как ненадежные. Оптический датчик — хорошо, но пыль может доставить неприятности, а пыли в дороге хватает. Магнитные датчики — вероятно это то что нужно.
Нашёл вот такой: KMA-200.
С ходу не смог купить его в своей глуши. И случайно наткнулся на вот такой готовый ДПДЗ в котором и применен KMA-200.
В нагрузку получаю магнит с креплением, датчик уже на плате с необходимой обвязкой, покрыт лаком, защищающим от влаги и статики. Нашёл кстати похожий проект.
На выходе у такого датчика напряжение от 0 до 5 вольт зависимость от угла поворота линейная. Нужно как-то преобразовать ее в нужную нам характеристику. Аналоговые схемы в принципе могли бы обеспечить это, но были бы довольно сложны в проектировании и наладке, например какой-нибудь интегратор на операционниках с термокомпенсацией, но это для меня сложновато…
Тут я вспомнил что у меня есть горсть ATiny13, почему бы не использовать их?
Набросал и смоделировал схемку:
Немного о схеме.
- Микроконтроллер тактируется от внутреннего генератора частотой 8МГц.
- Использованы 2 канала АЦП, считывается угол поворота оси заслонки и уровень напряжения на резистивном делителе частью которого является датчик температуры.
- Выходной сигнал ШИМ с частотой около 18кГц
Зачем полевик спросите вы? А кто его знает отвечу вам я! Лишним не будет. С помощью этой схемы я управлял мощной нагрузкой в виде нескольких автомобильных ламп соединенных параллельно просто для проверки что она это тоже может.
Вообще все детали у меня были в наличии кроме датчика поворота.
Время писать прошивку! Это первая моя прошивка МК, так что конечно все не оптимально, и конечно я выбрал немного странноватый инструмент BascomAVR, в котором писать приходится на каком-то псевдо-кубейсике. Очевидно встроенный туда компилятор не очень оптимизирован, прошивка получается жирная, и полиномиальная интерполяция которую я хотел туда впихнуть к сожалению не влезла. Пришлось реализовать аппроксимацию тремя прямыми отрезками. Почему тремя? Потому что больше не влезло (Bascom + 1 кб flash).
Чтобы выяснить уравнения прямых буквально минут за 10 набросал тупую софтинку в Qt Creator, пошевелил контрольными точками, определился с положением прямых.
Красная линия это искомая характеристика, синяя это аппроксимация прямыми. Далее компиляция и заливка прошивки в эмулятор. Все шевелится так как я и ожидал.
На скорую руку разводим плату и расчехляем лазерный утюг.
Травим, паяем, исправляем косяки разводки (ну куда же без них).
Внимательный читатель и опытный радиолюбитель заметит 2 ошибки которые я допустил при запайке.
Далее включение, проверка основных параметров, и суточная прогонка в разных режимах. Проверка показала что все работает так как и задумывалось. Время сборки и установки на авто.
После настройки подстроечником, машина начинает работать так как и должна, в дальнейшем был проверен расход бензина и динамика, все оказалось в норме, те соответствовало заявленным характеристикам. Машинка каталась на юга из средней полосы России, никаких проблем не появилось.
Я считаю, что первый опыт программирования микроконтроллеров, да в принципе и создания схем, был для меня удачен. Конечно есть огрехи: например выбор среды программирования. В следующем проекте я уже использовал CVAVR, прошивка получается намного компактнее. Выбор микроконтроллера тоже можно было бы назвать не удачным, хотя я его и не выбирал, он у меня был, и было желание его использовать. Сразу по окончанию работы с этим проектом я заказал несколько ATiny85, которые имеют в 8 раз больше памяти, но пока шла посылка эту машину внезапно купили, и ДМРВ так и остался с не идеальным алгоритмом).
Пока есть ресурс
За датчик массового расхода воздуха просят немалую цену, и по законам рынка это должно иметь под собой основания. Все просто, однако! В значительной мере это плата за нашу неосведомленность – мы не представляем себе, как ДМРВ работает… и отчего перестает работать. А также – за навязанное нам рыночными дельцами мнение: захандрил ДМРВ – покупай новый!
Роль ДМРВ трудно переоценить. Чтобы контроллер безошибочно дирижировал работой форсунок и зажигания, он должен, насколько это возможно, точно знать фактический расход воздуха двигателем. Если ДМРВ начинает врать, мотор теряет в мощности, растут расход топлива и токсичность выхлопа, ухудшается динамика разгона.
Одна из распространенных причин нарушения работы ДМРВ на «десятках» кроется в особенностях системы вентиляции картера двигателя. В ней два контура – большой, работающий при открытом дросселе, и малый – для режима холостого хода, когда дроссель закрыт. В последнем случае картерные газы отсасываются в задроссельное пространство по каналу с диаметром отверстия 1,5 мм. Часть их проходит по магистрали холостого хода, через его регулятор, заодно соприкасаясь и с нежным пленочным резистором ДМРВ. К тому же последний расположен в зоне действия обратных колебаний газов во впускном тракте. Отложения смол меняют характеристики резистора – и датчик фальшивит. К этому времени и регулятор холостого хода начинает капризничать на свой манер – заедает, подклинивает, особенно при пуске двигателя.
Обычно ДМРВ проверяют диагностическим прибором (например, ДСТ-6), мы же обойдемся цифровым мультиметром со шкалой до 2 В. Введем булавку между резиновым уплотнителем и желтым проводом до упора в контакт (фото 1). Теперь включим зажигание и измерим напряжение на этом контакте. В идеале должно получиться 0,99 В. С учетом погрешностей замера – не больше 1,03 В. Если оно выше, кое-кто датчик тут же заменяет новым. Мы же не станем торопиться.
Отвернув пассатижами хитрые саморезы крепления измерительного элемента датчика, взамен подберем простые (4,9 х 20) для крестообразной отвертки. В будущем это облегчит обслуживание машины. А со снятым элементом поработаем. Приготовим моечное приспособление – аэрозольный очиститель карбюратора, трубочку которого, нагрев в пламени спички, согнем под углом 90°. Затем отрежем так, чтобы струя выбивалась в сторону, а сама трубочка осталась прямой (фото 2). Введя ее на глубину 10 мм в верхний канал измерительного элемента ДМРВ, промоем резистор. Через несколько секунд – еще раз. Как правило, больше и не требуется. Учтите, что никакого силового воздействия резистор не допускает – о ватных тампонах, кисточках, сжатом воздухе забудьте.
Дав высохнуть следам очистителя, вставляем датчик в корпус и повторим измерения напряжения. Не изменилось? Видимо, ресурс ДМРВ и вправду исчерпан. Обычно «десятке» нужно для этого пройти тысяч 80–90, а то и больше. Если же напряжение снизилось до нормы – будем ездить. Конечно, после такой промывки датчика некоторые характеристики двигателя могут измениться. Потребуется заново проверить токсичность выхлопа, в некоторых случаях (если система позволяет) отрегулировать ее – и так далее.
Ну а можно ли облегчить условия работы ДМРВ и продлить срок его службы? Об этом поговорим в другой раз.
