Где стоит термостат на ваз 2114

Замена термостата без ямы и без потери Антифриза

В общем началась жара и я начал переживать за систему охлаждения, термостат менял почти 2.5 года назад, решил его заменить, так как не очень мне нравилась температура верхнего и нижнего патрубка, хотелось бы чтоб нижний был более горячий)
(Так же я слышал что термостат желательно раз в 2 года менять)

Было свободное время и я пошел менять его.

Убираем короб воздушного фильтра.

Далее самое интересное

Снимаем шланги подогрева дросселя, открываем крышку расширительного бачка и один шланг закрываем пальцем или как-то пережимаем, а 2-ой шланг кидаем в пятилитровую бутылку и дуем в бачек)

Получаем вот такую картину)
за 2 минуты всё слил и не капли мимо)

И можно снимать термостат, так как патрубки, которые идут на дроссель, находятся ниже уровня термостата, соответсвенно там не осталось антифриза.

Ну и далее снимаем патрубки уже с самого термостата.

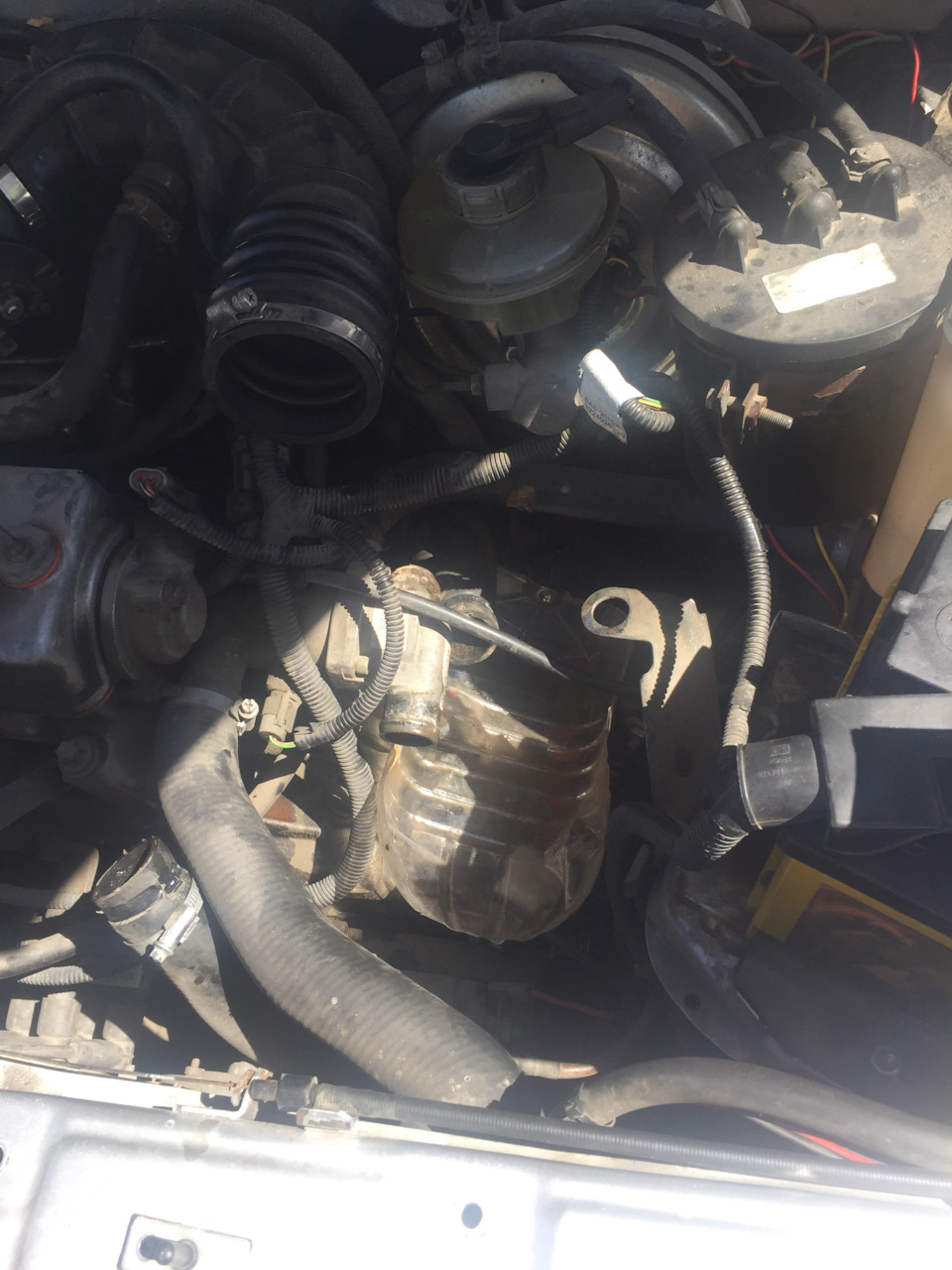

Подложил на всякий случай бутылку

Неисправности термостата ВАЗ 2114: симптомы неполадок и замена

Термостат на ВАЗ 2114-2115 представляет собой один из важных элементов системы охлаждения автомобиля, отвечающий за нормальный температурный режим ДВС (при определенной температуре устройство выводит охлаждающую жидкость на большой круг).

Как правило, если термостат неисправен, его меняют. Однако перед заменой важно точно определить, что данное устройство нуждается в замене. Также необходимо знать, как заменить термостат своими руками при такой необходимости. Давайте разбираться, как проверить, а также как поменять термостат 2114 самому.

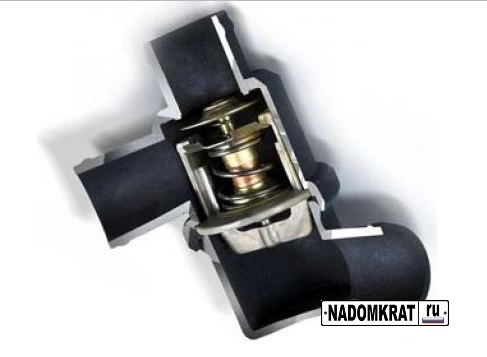

2114 ВАЗ термостат: конструкция, место расположения и принцип работы

Прежде всего, важно разобраться, что собой представляет устройство, какие признаки неисправности термостата бывают и как заменить термостат ВАЗ. Первое, термостат, несмотря на свои небольшие размеры — очень важный элемент системы охлаждения автомобиля. Фактически, находится он между двигателем и радиатором.

Основные составляющие термостата:

• корпус;
• центральный клапан;
• перепускной клапан;
• патрубок перепускного шланга;
• термочувствительный элемент, находящийся недалеко от центрального клапана.

Принцип действия термостата:

• на прогретом ДВС клапан устройства находится в закрытом состоянии, охлаждающая жидкость циркулирует по малому кругу (по каналам двигателя);
• при нагреве ДВС до температуры порядка 87-90 градусов, термочувствительный элемент, начиная нагреваться, воздействует на пружину. Пружина, сжимаясь, открывает основной клапан, вследствие чего охлаждающая жидкость начинает циркулировать по большому кругу через радиатор.

Неисправности термостата ВАЗ 2114: признаки

Если уровень ОЖ в норме, но двигатель автомобиля недостаточно прогревается, перегревается или «закипает» — обычно проблема в термостате. Термостат со временем изнашивается, в результате чего начинает неправильно работать клапан, застывая в одном из положений (залипает клапан термостата).

Одно из положений, если клапан полностью открыт, охлаждающая жидкость все время циркулирует по большому кругу и ДВС не прогревается как следует. Если клапан закрыт полностью, охлаждающая жидкость все время циркулирует только по малому кругу и двигатель перегревается.

Бывает и так, что проблема «плавающая». Например, сначала термостат закрыт и мотор нормально прогревается, затем происходит открытие на большой круг и клапан «виснет». В этом случае температура ДВС резко упадет.

Бывает и так, что термостат несколько раз нормально открывается и закрывается, однако затем зависает в одном из возможных положений. В такой ситуации мотор или начнет остывать, или перегреется (в зависимости от того, в каком положении застыл клапан).

Однако когда мотор резко или постепенно перегревается и температура доходит до красной отметки, вентилятор охлаждения работает постоянно, термостат не выходит на большой круг циркуляции охлаждающей жидкости, тогда это достаточно серьезная поломка, требующая немедленного устранения.

Как проверить термостат на ВАЗ 2114 и выполнить его замену

Прежде чем приступить к устранению неисправности, термостат нужно проверить. Существует три способа проверки, которые рекомендуется применять комплексно.

• Необходимо завести автомобиль и прогреть двигатель на протяжении 10 минут. Открыв капот, проверить верхние и нижние патрубки радиатора, они должны быть одинаково прогреты. Если патрубки перегреваются, термостат работает неправильно (произошло заклинивание клапана в промежуточном или закрытом положении);
• Необходимо завести автомобиль и проверить температурный режим только верхнего патрубка радиатора. Патрубок должен оставаться холодным только до момента оптимального прогрева (до 90 градусов). Если патрубок остается холодным после достижения оптимального температурного режима – термостат неисправен (неисправный термостатирующий элемент, клапан остается в закрытом положении);
• Необходимо демонтировать устройство, после чего поместить термостатирующий элемент в металлическую емкость, наполненную водой. Постепенно нагревая жидкость до оптимальной температуры (85-90 градусов) смотреть, как срабатывает клапан. При нагреве до указанной температуры клапан должен открыться, если же клапан остается на месте, тогда система охлаждения не будет нормально работать. Это значит, что термостат неисправен и требует замены.

Обратите внимание, новый термостат проверить на работоспособность перед установкой будет не лишним. Для проверки отлично подойдет рассмотренный выше третий способ. Дело в том, что иногда среди новых запчастей попадаются неисправные термостаты. Чтобы избежать возможных проблем, проверка термостата перед установкой на машину настоятельно рекомендуется.

• Теперь рассмотрим, как поменять термостат 2114 самостоятельно. Замена термостата ВАЗ 2114 включает в себя подготовительные работы, демонтаж, установку и проверку системы охлаждения на работоспособность.

Необходимые материалы и инструменты: новый термостат, емкость для слива охлаждающей жидкости, пара хомутов, шланг длиною 45-60см с наружным диаметром на «19», тройник, набор ключей.

Замена термостата 2114, алгоритм выполняемых действий:

• установив авто на смотровую яму или подняв на подъемнике, выждать, пока двигатель остынет;
• ключом «18» открутить крепежные винты воздушного фильтра;
• отверткой, ослабляя хомуты системы охлаждения воздуховода дроссельного патрубка и картера, открутить крепежный винт кронштейна, троса привода дроссельной заслонки;
• отсоединив электрический разъем, вывести резиновую подушку корпуса фильтра из отверстия в кронштейне и снять воздушный фильтр;
• ключом «13» открутить крепежный болт модуля зажигания к картеру сцепления и к блоку;

Рекомендуем также прочитать статью о том, как доработать систему охлаждения Лада Калина. Из этой статьи вы узнаете о способах доработки СОД Калина.

Подведем итоги

Как видно, проверка и замена термостата на ВАЗ 2114 представляет собой достаточно понятную и не сложную процедуру. При необходимости, все работы можно выполнить в условиях обычного гаража своими руками.

Что касается повседневной эксплуатации, специалисты рекомендуют периодически наблюдать за температурой охлаждающейся жидкости, следить за уровнем ОЖ, поводить проверку работоспособности термостата без его снятия (выше рассмотрен способ первый и второй).

Рекомендуем также прочитать статью о том, как заменить радиатор печки на ВАЗ 2114, а также как выполнить замену краника печки 2114 ВАЗ. Из этой статьи вы узнаете о том, как выполнятся замена указанных элементов, а также на какие тонкости и нюансы следует обращать внимание в рамках проведения данной процедуры.

Напоследок отметим, что эффективность работы системы охлаждения также напрямую зависит от герметичности системы и исправной работы всех элементов. Еще важную роль играет общее состояние самой охлаждающей жидкости (ТОСОЛ или антифриз). Если же в работе системы охлаждения появились сбои, связанные с неисправным термостатом, необходимо выполнить, как минимум, замену данного элемента.

Параллельно нужно проверить качество работы вентилятора охлаждения, печки ВАЗ 2114 и т.д. Дело в том, что даже на обслуженной системе радиатор печки может выйти из строя в самый неподходящий момент.

В любом случае, правильный подход и комплексное обслуживание позволит избежать возможных проблем не только с термостатом, но и с другими элементами системы охлаждения двигателя, а также двигатель всегда будет работать в оптимальном температурном режиме в летний и в зимний период.

Меняем термостат на ВАЗ-2114 своими руками: принцип работы и замена на видео

Оптимальная рабочая температура двигателя – 90˚С . При такой температуре достигается высокая мощность и экономичность его работы. Для сокращения продолжительности нагрева двигателя до рабочей температуры, установлен термостат.

Принцип работы термостата

После запуска двигателя, тосол перемещается по малому контуру, не успевает охлаждаться и быстро нагревается. При достижении температуры 87˚С , термостат открывается и тосол проходит через радиатор охлаждения, в котором охлаждается. При повышении температуры до 102˚С, поршень термостата перемещается еще на 8 мм и открывает движение тосола по большому контуру.

Элемент для переключения термостата – термодатчик, который под действием температуры открывает клапан, когда температура снижается, клапан перемещается в исходное положение, закрывая большой контур для тосола.

Основной признак неправильной работы термостата – повышающаяся температура охлаждающей жидкости (тосол или антифриз). В данном случае необходима замена термостата. Присмотритесь к термостату от Лада Гранта, он на 6 дырок!

Проверка нового термостата перед установкой

До того как заменить термостат ВАЗ-2114, требуется выполнить проверку работоспособности нового. Проверка выполняется в следующем порядке:

1. Наполняем водой емкость и помещаем в нее прибор.
2. Ставим посуду с прибором на плиту, нагреваем, контролируя температуру нагрева.

Нагреваем воду с прибором, контролируя температуру

Видео о проверке термостата на ВАЗ-2114

Инструмент для замены

Для замены термостата потребуются инструменты:

• Отвертки крестовая и шлицевая;
• Ключи на 12 и 13;
• Силиконовый герметик;
• Ёмкость для сбора сливаемого тосола.

Процесс замены (алгоритм с фото)

Замена производится при остывшем двигателе. А о выборе охлаждающей жидкости мы уже писали.

Порядок замены термостата следующий:

Открываем крышку капота, снимаем фильтр воздухозаборника.

Снимаем фильтр воздухозаборника

Откручиваем крышку расширительного бачка

Откручиваем сливную пробку

Ослабляем хомуты на патрубках термостата

Извлекаем термостат из гнезда

Заливаем охлаждающую жидкость в расширительный бачок

Датчик температуры охлаждающей жидкости

Видео о замене термостата на ВАЗ-2114

Выбор термостата

Очень важно правильно выбрать термостат. Следует учесть рабочие параметры и производителя. Подробно об этом мы уже рассказывали в материале: «выбор термостата на ВАЗ-2114«.

Тестируем

Последним шагом проверяем работу отопителя. Равномерный поток теплого воздуха свидетельствует, что замена сделана правильно. Делайте все правильно, и это не займёт много времени. Удачи!

Проверка и порядок замены термостата на ВАЗ 2114

Охлаждение и отопление

• это помпа, которая прокачивает тосол или другую охлаждающую жидкость по рабочим контурам;
• радиатор охлаждения с электрическим вентилятором, проходя через который тосол, разогретый в блоках двигателя охлаждается до нужной для дальнейшего цикла температуры;
• радиатор отопления, который использует энергию разогретой ОЖ для обогрева салона автомобиля;
• расширительный бачок;
• термостат для ВАЗ 2114.

Назначение, устройство и принцип действия термостата

Охлаждающая жидкость, циркулирующая по рабочим каналам блоков двигателя, своим главным предназначением имеет отвод излишнего тепла, накапливающегося в силовом агрегате, из-за трения рабочих элементов двигателя и воздействия высокой температуры выхлопных газов, проходящих по газоотводящему контуру.

Главными элементами системы охлаждения ВАЗ 2114, которые отвечают за понижение температуры тосола, являются электровентилятор радиатора охлаждения и термостат.

Чтобы понять принцип его работы, надо увидеть как выглядит термостат на ВАЗ 2114. Конструктивно он устроен таким образом, что клапан, регулирующий проток ОЖ, находится внутри корпуса с тремя патрубками:

• два входных — от двигателя и радиатора;
• один выходной — к помпе.

Основным рабочим элементом самого клапана, находящегося внутри термостата, является твердый термочувствительный наполнитель, который при нагревании, через резиновую вставку, воздействует на поршень, перемещающий основной клапан. Нагреваясь он открывает его, остывая, наоборот закрывает отверстие, не допуская протока тосола.

На двигатель термостат крепится через патрубок к головке блока цилиндров с левой стороны, под воздушным фильтром. Резиновыми патрубками он соединяется с радиатором и помпой. На холодном двигателе клапан этого регулятора потока ОЖ закрыт и после запуска, начинающая прокачиваться усилиями помпы жидкость, двигается по «малому контуру» или «по малому кругу». В среде автомобилистов применяется оба эти выражения. При движении по малому кругу тосол проходит через радиатор отопителя, впускной коллектор и дроссельный узел. В радиатор жидкость не подается, клапан отсекает этот путь.

По мере нагревания двигателя ОЖ отбирает часть тепла, нагревается и, проходя по «малому кругу» через термостат, нагревает термочувствительный элемент. Поршень начинает смещаться и открывать основной клапан. Это начинает происходить когда температура жидкости достигает 87 градусов. При этом часть ОЖ начинает циркулировать через радиатор. По достижении температуры в 102 градуса клапан открывается полностью, смещаясь на восемь миллиметров. В этом режиме весь поток ОЖ устремляется по «большому кругу», через радиатор охлаждения.

Специалисты рекомендуют проверять работу термостата не снимая его с машины. Для этого требуется после запуска двигателя руками потрогать нижние патрубки отходящие от радиатора. Они должны быть холодными до тех пор, пока температура не поднимется больше восьмидесяти градусов. Как только температура вырастет больше 85 градусов, трубки должны начать нагреваться и через некоторое время можно будет почувствовать, что циркуляция по «большому кругу» действует. Трубки должны нагреться достаточно сильно.

Если же нижние патрубки, отходящие от радиатора, будут продолжать оставаться холодными — значит основной клапан не открылся и термостат неисправен. На неисправность этого регулятора может указывать и такой факт, когда нижние трубки начинают нагреваться почти сразу после запуска двигателя. Это говорит о том, что клапан открыт и не закрывается в холодном состоянии.

В обоих случаях, отказ термостата ничего хорошего для двигателя не несет. В случае, когда клапан открыт — тосол, проходя по «большому кругу» не имеет возможности нагреться до рабочего состояния. При этом снижается мощность двигателя и другие параметры эффективности его работы. В том случае, когда основной клапан закрыт двигатель имеет большой риск перегрева блоков. Это наиболее опасное состояние для силового агрегата. Если некоторое, даже не очень длительное, время проехать в таком режиме, то можно вывести двигатель из строя, вплоть до поломки валов. А это, как минимум, капитальный ремонт всего ДВС.

Существует способ, как проверить термостат на ВАЗ 2114 другим образом. Для этого, необходимо налить воду в кастрюлю и, поставив ее на плиту для нагревания, погрузить туда термостат. Зная, при какой температуре открывается термостат на ВАЗ 2114, с помощью термометра следить за нагреванием воды в кастрюле. При температуре около 87 градусов клапан должен открыться. Если это произошло, значит прибор вполне работоспособен. Проверять его таким образом лучше перед тем, как устанавливать вместо вышедшего из строя.

Многие автолюбители часто интересуются у специалистов, возможен ли ремонт термостата.

Известен только один достаточно надежный способ помочь клапану заработать. Для этого надо несколько раз несильно ударить отверткой по корпусу прибора.От удара клапан должен открыться.

Если же этого не случилось, то нужна замена термостата на ВАЗ 2114.

Порядок замены термостата на ВАЗ 2114

Установив факт неисправности регулятора потока ОЖ, необходимо решать вопрос с его заменой. Перед началом работы требуется подготовить новый прибор, отвертки, ключи на «12» и «13», уплотнительную прокладку, силиконовый герметик, тосол для замены старого, емкость для слива отработанной ОЖ, новые патрубки системы охлаждения.

Выбирая новый регулятор, надо выяснить, какой термостат лучше на ВАЗ 2114 и сколько стоит термостат на ВАЗ 2114. По соотношению цены и качества и надо делать выбор прибора. Цена на термостат ВАЗ 2114 колеблется от 280 до 500 рублей.

Для замены лучше всего заехать в гараж на смотровую яму и перед тем как поменять термостат на ВАЗ 2114 дать время, для того, чтобы двигатель остыл. Тосол не должен быть горячим, иначе в процессе работы можно обжечься.

1. Открыть капот и снять воздушный фильтр. Пользуясь случаем, проверить состояние фильтрующего элемента, при необходимости заменить его.
2. Открыть крышку расширительного бачка и, открыв пробку слива тосола на радиаторе, слить жидкость в специально приготовленную емкость.
3. Ослабить хомуты на шлангах системы охлаждения, подходящих к регулятору потока, в том числе на самом термостате.
4. С помощью ключей открутить шпильки и гайки крепления на корпусе прибора, сняв массовый провод.
5. Отсоединить шланги и, слегка покачивая, отсоединить термостат.
6. Перед установкой нового прибора надо вычистить места крепления и проверить шланги. В процессе эксплуатации они трескаются и начинают пропускать тосол и воздух. Поврежденные шланги поменять.
7. Перед установкой нового термостата необходимо промазать патрубки на его корпусе герметиком и ему время слегка подсохнуть.
8. На место старой прокладки установить новую, закрепить шпильки с гайками и надеть патрубки. Аккуратно затянуть хомуты и обязательно проверить герметичность соединений.
9. Предварительно проверив закрытие сливной пробки, залить свежий тосол в нужном количестве.
10. Запустить двигатель и проверить открытие клапана вновь установленного термостата на нужной температуре.
11. Проверить работоспособность радиатора отопителя. Если горячий воздух поступает равномерно, то тосол залит правильно и воздушных пробок нет.

В процессе эксплуатации водитель должен внимательно следить за работой этого важного прибора и ни в коем случае не допускать перегрева двигателя.
