Интегрированная система активного управления vsm kia

Одна из основных проблем, стоящих перед автопроизводителями – повышение безопасности автомобиля, в том числе и в процессе движения. Для этого машины оснащаются различными устройствами, помогающими водителю справиться с управлением в самых сложных ситуациях. Одной из них является интегрированная система активного управления VSM.

О силах и моментах

Крутящий момент, развиваемый мотором, поступает на колеса, и автомобиль начинает двигаться. Так очень упрощенно можно описать процесс его перемещения. Однако при начале движения, маневрировании и торможении, на автомобиль воздействуют самые разнообразные силы, причем характер их воздействия зависит от скорости, состояния дороги и действий водителя.

Порой эти действия ошибочны и неправильны, следствием чего может оказаться ДТП. Чтобы избежать такого, разработчиками придумано не одно электронное устройство, оказывающее помощь водителю в сложных условиях. Не касаясь их всех, достаточно упомянуть о самых известных и находящихся у всех на слуху:

Работа любого из подобных устройств активного управления, основана на постоянном контроле сигналов от датчиков. По ним контроллером определяется несоответствие реального режима движения автомобиля тому, что должно быть, им же принимаются необходимые меры, например он сбрасывает скорость, притормаживает или разблокирует колесо, меняет режим работы двигателя.

Система активного управления VSM

Стоит упомянуть ещё одну, несколько специализированную, но полезную интегрированную систему управления VSM. Сама по себе она не работает, только в комплекте с ESP и ABS. Если ABS обеспечивает устойчивость при торможении, TCP при разгоне, ESP препятствует боковым смещениям и занимается стабилизацией положения автомобиля при манёврах, то система VSM как бы интегрированная, объединяющая работу всех остальных узлов и действия водителя.

Система VSM объединяет электродвигатель рулевого управления, ESP и ABS. Как заявляют производители авто с VSM, система управления стабилизацией противодействует ошибочным действиям водителя, т.е. если им в критической ситуации выполняются неправильные действия для управления автомобилем, то VSM будет им противодействовать.

В более понятном изложении это значит, что если водитель при выполнении маневра крутит руль не в ту сторону, то это потребует от него значительных усилий. Тогда как при правильном движении руля ничего подобного не происходит.

Задачи, которые решает VSM

Если попытаться обобщить, какие задачи решает подобная интегрированная система, то можно отметить следующее:

1. облегчение усилия на руле при парковке и маневрировании на малой скорости;
2. увеличение на большой скорости крутящего момента рулевого колеса;
3. увеличение реактивного усилия колес при их возврате в среднее положение;
4. корректировка положения передних колес при движении по дороге с уклоном, боковом ветре, различии давления в колесах;
5. повышение устойчивости (курсовой).

Таким образом, стабилизацией положения автомобиля на дороге в процессе движения, система VSM занимается точно так же, как ESP, ABS и другие аналогичные по назначению устройства. Разница между ними будет заключаться в том, что VSM через электромеханический усилитель оказывает воздействие на рулевое колесо, а не на тормоза. Иными словами, объединяется воздействие на руль и тормоза.

Особенно это актуально, когда происходит разгон или торможение на разной поверхности (одно колесо на льду, воде или ином покрытии, другое на асфальте). Как правило, в результате автомобиль начинает тянуть в сторону. Для исправления ситуации на рулевой механизм подаются управляющие сигналы, корректирующие положение авто. В принципе, рассмотренная ситуация является типичной для работы подобной системы управления. Возможность возникновения заноса, может повториться при резком маневрировании, в таком случае VSM также поможет удержать автомобиль от заноса.

Необходимо отметить, что подобное устройство не входит в стандартную комплектацию автомобиля.

Такая система активного контроля, как VSM, в первую очередь обеспечивает устойчивость автомобиля на курсе, при его движении по отличающемуся покрытию под разными колесами. В этом случае формируются не только сигналы на притормаживание отдельного колеса, но и на рулевое управление, благодаря чему авто продолжает двигаться по заданному курсу, и удается избежать его заноса.

Мне нравитсяНе нравится

Особенности новых автомобилей Hyundai / Kia: передовые системы активной безопасности в Kia K9

В сегменте E доступны несколько расширенных функций, включая расширенное управление безопасностью автомобиля, расширенный интеллектуальный круиз-контроль, полностью светодиодные фары и проекционный дисплей. в K9 — флагманский седан Kia.

E-сегмент: Основные расширенные функции, доступные в Kia K9 (данные из выпусков новых моделей)

Монитор кругового обзора

Адаптивные полностью светодиодные фары

Проекционный дисплей

Advanced Smart Круиз-контроль	Advanced Smart Cruise Control впервые используется в модели Kia.Радар, установленный на переднем бампере, постоянно контролирует расстояние до 174 метров впереди и автоматически поддерживает дистанцию ​​до идущего впереди автомобиля на заранее заданном расстоянии (на выбор 52, 30, 32 или 25 метров, когда автомобиль движется. на скорости 90 км / ч). Когда идущий впереди автомобиль останавливается, он автоматически останавливается и запускается автоматически, если он заводится в течение трех секунд. Когда он стоит более трех секунд, водителю необходимо нажать педаль ускорения или нажать кнопку запуска системы, чтобы перезапустить автомобиль.
Продвинутая машина Управление безопасностью	Advanced Vehicle Safety Management — это активная система безопасности, которая объединяет различные системы предупреждения, включая ESC и Pre-Safe Belt. Когда эта система обнаруживает опасность столкновения, она предупреждает водителя в три этапа. (1) Когда риск невелик, на ЖК-дисплее и проекционном дисплее отображается предупреждение. (2) Когда риск становится выше, система издает звуковой сигнал, а также вибрирует ремень безопасности водителя.(3) Если столкновения невозможно избежать, система автоматически тормозит автомобиль, чтобы замедлить его во время столкновения, и сматывает ремень безопасности для защиты пассажиров.
Обнаружение слепых зон	Обнаружение слепых зон имеет радары, установленные на обоих концах заднего бампера, которые обнаруживают объект на расстоянии 70 метров от задней части автомобиля и 4 метра по бокам автомобиля. Эта система активируется, когда автомобиль движется со скоростью 30 км / ч или быстрее; когда автомобиль заходит в слепую зону (4 м x 6 м) под наклоном назад от автомобиля, система предупреждает водителя.
Смена полосы движения Помощь	Используя упомянутый выше радар, система помощи при смене полосы движения предупреждает водителя, когда транспортное средство движется с высокой скоростью по соседним полосам на расстоянии 70 метров позади него. Когда этот автомобиль приближается, и система определяет, что столкновение произойдет через 4,5 секунды, предупреждающий знак (△) отображается на зеркале заднего вида со стороны, где ожидается столкновение, а предупреждение также отображается на голове -верхний дисплей.Если водитель не реагирует на эти предупреждения, система подает звуковой сигнал.
Переулок выезд Система предупреждения	Система предупреждения о выезде с полосы движения имеет камеру, которая отслеживает разметку полосы движения впереди и местоположение транспортного средства; если автомобиль непреднамеренно съезжает с полосы движения со скоростью 60 км / ч или выше, система предупреждает водителя.
Монитор кругового обзора	имеет четыре камеры, встроенные в кузов автомобиля, которые отображают на мониторе круговой обзор транспортного средства в восьми режимах изображения.За счет синхронизации четырех камер система может отображать виртуальное изображение сверху автомобиля, что делает парковку автомобиля безопасной и простой. Когда автомобиль начинает двигаться со скоростью более 20 км / ч, система автоматически отключается.
Четыре режима движения (Эко, Нормальный, Спорт, Снег)	Водитель может выбрать четыре режима вождения (Eco, Normal, Sport и Snow) в качестве настроек подвески, рулевого управления, двигателя и трансмиссии в зависимости от дорожных условий и стиля вождения.Например, поскольку при трогании с места заднеприводный автомобиль легко скользит по заснеженной дороге, в снежном режиме он трогается с места при малых оборотах двигателя.
Адаптивная полная Светодиодные фары	впервые используются в модели Kia. Доступен как дополнительное оборудование.
Обогреваемые и вентилируемые Задние сиденья	Задние сиденья с подогревом и вентиляцией доступны в качестве дополнительного оборудования для обеих сторон заднего сиденья в качестве VIP-исполнения.
Проекционный дисплей	впервые используется в автомобилях корейского производства. Доступен как дополнительное оборудование. Система отображает изображения в полном цвете.

В сегменте D активный контроль прохождения поворотов, обеспечивающий скоординированное управление VSM, крутящим моментом двигателя и тормозами, и режим рулевого управления, выбираемый водителем, в котором водитель может выбирать режимы электрического усилителя рулевого управления, доступны в среднеразмерном кроссовере Hyundai Santa Fe как дополнительное оборудование.Выбираемый водителем трехступенчатый ESC, в котором водитель может выбрать режим работы ESC, доступен в Genesis Coupe, спортивном купе с задним приводом. I40, первая модель Hyundai D-сегмента, разработанная для Европы, доступна и предлагает интеллектуальную систему помощи при парковке, которая автоматически контролирует рулевое управление.

D: основные характеристики Hyundai Santa Fe, Genesis Coupe и i40

В сегменте C Hyundai i30 / Kia cee’d (родственные модели) оснащены системой старт / стоп, сиденьями с подогревом и Flex Steer, что позволяет водителю выбирать три различных уровня помощи с помощью электрического усилителя руля.Kia cee’d также поставляется с системой параллельной парковки, системой предупреждения о выезде с полосы движения и двойным автоматическим кондиционированием воздуха.

C: основные характеристики Hyundai i30 и Kia cee’d

В сегменте B компактный хэтчбек i20 оснащен системой VSM, которая обеспечивает скоординированное управление ESC и электроусилителем руля в качестве стандартного оборудования. Система старт / стоп и автоматические фары также доступны в i20. Зеркало заднего вида с автоматическим затемнением, которое используется в некоторых моделях в качестве стандартного оборудования, имеет небольшой встроенный дисплей и отображает изображение с камеры заднего вида, когда автомобиль движется назад.

B сегмент: Основные характеристики Hyundai i20

Источник: официальный сайт Hyundai UK, пресс-релиз по новой модели

Особенности новых автомобилей Hyundai / Kia: экономичные двигатели и системы запуска / остановки

Первый двигатель собственной разработки Hyundai-Kia Group с прямым впрыском 2,4 л GDI был использован сначала на Sonata, а затем на Hyundai Grandeur, Veloster, Акцент и Киа Оптима. 2,0-литровый Turbo GDI, сочетающий в себе технологии прямого впрыска и турбонаддува, доступен на новой Sonata. Оба двигателя способствуют снижению выбросов.

Что касается трансмиссии, новый Veloster стал первым автомобилем Hyundai, оснащенным коробкой передач с двойным сцеплением.

Среди функций обеспечения устойчивости движения с повышенным уровнем доступности — VSM (система стабилизации автомобиля), обеспечивающая скоординированный контроль над ESC и усилителем рулевого управления, а также система помощи при трогании с места. Что касается безопасности при столкновении, все чаще доступны боковые подушки безопасности для пассажиров задних сидений и подушки безопасности для защиты коленей водителя, особенно на моделях высокого класса.

Что касается помощи при вождении и парковке, то в дорогих автомобилях Grandeur есть усовершенствованный интеллектуальный круиз-контроль, интеллектуальная система помощи при парковке и другие расширенные функции.Система старт / стоп, которая способствует более высокой топливной экономичности, доступна на все большем количестве европейских и других моделей. Среди функций обзорности повышенную доступность получили зеркало заднего вида с автоматическим затемнением и передние дворники с датчиком дождя.

Что касается комфорта и удобства езды, то становится все более доступным двойной автоматический кондиционер, который обеспечивает отдельные климатические условия для водителя и пассажира на переднем сиденье. Hyundai начал использовать телематическую систему Blue Link в США.

Продвинутые системы доступны на новых моделях Hyundai и Kia, а также на полностью модернизированных моделях

Hyundai	Kia
Стабильность движения	Система стабилизации автомобиля (VSM)	Grandeur, Veloster, Elantra, Accent	Sportage, Picanto
	Система помощи при трогании с места (HAC)	ix20, Акцент	Optima, Sportage, Picanto
Безопасность при столкновении	Задняя боковая подушка безопасности	Grandeur, Соната	Каденция
	Коленная подушка безопасности водителя	Величие
	Передние активные подголовники	Соната, ix20, Акцент	Optima, Sportage, Рио
Система помощи при вождении и парковке	Сигнал аварийной остановки	Величие	Sportage, Рио, Пиканто
	Расширенный интеллектуальный круиз-контроль	Величие
	Умная система помощи при парковке	Величие
	Интеллектуальная система остановки и движения (ISG)	ix20	Sportage, Рио
Видимость	Зеркало заднего вида с автоматическим затемнением	Соната	Optima, Sportage
	Передние дворники с датчиком дождя	Cadenza, Sportage
Комфорт и удобство	Двойной автоматический кондиционер	Соната	Cadenza, Optima, Sportage
	Кнопка запуска	Соната	Каденция, Оптима, Элантра
	Телематическая система	Grandeur, Велостер
	Индикатор Eco-Shift	ix20	Sportage, Рио

Kia Optima: VSM (Управление устойчивостью автомобиля) — Вождение автомобиля

Эта система обеспечивает дальнейшее повышение устойчивости автомобиля и реакции рулевого управления. когда автомобиль движется по скользкой дороге или автомобиль обнаружил изменения коэффициента трения между правыми и левыми колесами при торможении.

Когда VSM работает, световой индикатор ESC () мигает.

Когда система стабилизации автомобиля работает должным образом, вы можете почувствовать легкое пульсация в автомобиле и / или ненормальная реакция рулевого управления (EPS).Это только эффект тормоза и управления EPS и ничего необычного не указывает.

VSM не работает, когда:

• Движение по обочине, например, по уклону или наклонной дороге
• Движение назад
• Световой индикатор ESC OFF () остается на комбинации приборов
• Контрольная лампа EPS остается на комбинации приборов

VSM отключен

Если вы нажмете кнопку ESC OFF, чтобы выключить ESC, VSM также отменит загорится индикатор ESC OFF ().

Чтобы включить VSM, нажмите кнопку еще раз. Индикатор ESC OFF горит. вне.

Индикатор неисправности

VSM можно отключить, даже если вы не отмените операцию VSM, нажав кнопку ESC OFF. Указывает, что где-то обнаружена неисправность в системе электроусилителя рулевого управления или системе VSM. Если индикатор ESC () или сигнальная лампа EPS продолжает гореть, доставьте свой автомобиль к авторизованному дилеру Kia и проверьте систему.

• VSM предназначен для работы на скорости более 15 км / ч (9 миль / ч) на кривые.
• VSM разработан для работы на скорости выше 30 км / ч (18 миль / ч) при автомобиль тормозит на сплит-му дороге. Дорога сплит-му состоит из поверхностей которые имеют разные силы трения.

• Система стабилизации автомобиля не заменяет безопасное вождение практики, но лишь вспомогательная функция.Это ответственность водитель должен всегда проверять скорость и расстояние до впереди идущего автомобиля. Всегда крепко держите руль во время движения.
• Ваш автомобиль предназначен для активации в соответствии с намерениями водителей, даже с установленным VSM. Всегда соблюдайте все обычные меры предосторожности при вождении. на безопасной скорости для таких условий, как вождение в ненастную погоду и на скользкой дороге.
• Езда с шинами или колесами другого размера может привести к неисправности системы VSM.При замене шин убедитесь, что они такого же размера, как и ваши оригинальные шины.

HAC (система помощи при трогании с места)

Хорошая практика торможения

См. Также:

Инспекция
1. Контрольные точки при выходе из строя фары (HID) (1) Проверить напряжение аккумулятора. (Ближний свет будет включен, когда напряжение аккумулятора выше 9 В.) (2) .

Расположение компонентов и компонентов
Расположение компонентов 1. Реле защиты лобового стекла (встроенный блок реле в моторном отсеке) 2.Выключатель антиобледенителя лобового стекла 3. Антиобледенитель лобового стекла. 4. Разъем Deicer .

Установка
1. Установка осуществляется в обратном порядке удаление. При установке нанести масло ATF или белый вазелин .

Тема: Интегрированная система активного управления (VSM)

Сообщение от Paraglider

• Просмотр профиля
• Сообщения форума
• Личное сообщение
• Просмотр статей
• см. фотоальбомы

7 5

Сообщение от Сидозавр

• Просмотр профиля
• Сообщения форума
• Личное сообщение
• Просмотр статей
• см. фотоальбомы

0 0

Сообщение от Скиф

• Просмотр профиля
• Сообщения форума
• Личное сообщение
• Просмотр статей
• см. фотоальбомы

7 5

• Просмотр профиля
• Сообщения форума
• Личное сообщение
• Просмотр статей
• см. фотоальбомы

14 38

Сообщение от Kirill-G

Интегрированная система активного управления (VSM)

Система VSM контролирует тормозную силу, крутящий момент двигателя и чувствительность рулевого управления для придания автомобилю большей устойчивости при поворотах или при движении по рыхлому или скользкому дорожному покрытию.
Ну как-то так вроде.

Система активного управления VSM. Интегрированная система активного управления VSM – что это Интегрированная система активного управления vsm киа

Современные автомобили с каждым годом только прибавляют в числе электроники, становясь все технологичнее, совершеннее и безопаснее. И новый кроссовер Хендай Крета не стал исключением из списка. Комплекс управления стабилизацией Hyundai Creta – система VSM – также относится к числу электронных помощников водителя.

Сразу необходимо отметить, что в списке базового оснащения этой опции нет. Она доступна только для Креты в комплектациях Active (но лишь для версий с АКПП6), а также для топовой комплектации Comfort.

Немного терминологии

Комплекс управления стабилизацией представляет собой один из элементов системы ESC (динамическая стабилизация). Главная задача VSM заключается в сохранении устойчивости кроссовера в условиях резкого торможения или ускорения, когда это происходит на неровном, скользком и мокром покрытии, так как в подобных условиях степень сцепления покрышек с поверхностью меняется резко и непрогнозируемо.

Кратко о системах ESC и VSM.

Алгоритм работы VSM на Хендай Крета

Активация данного комплекса на паркетнике происходит автоматически при возникновении перечисленных ниже условий:

1. Водитель Креты едет по извилистой дороге на скорости свыше 15 км/ч;
2. Активирован комплекс динамической стабилизации – ESC;
3. Во время торможения на неровном покрытии скорость Креты превышает 20 км/ч.

Однако стоит помнить случаи, когда система VSM работать не будет:

1. Езда задним ходом;
2. Передвижение при условии отключенного комплекса ESC – в этом случае горит индикатор ESC OFF;
3. Во время спуска или подъема;
4. Если загорелся или мигает индикатор электроусилителя руля – EPS.

Также необходимо учитывать, что в процессе срабатывания комплекса VSM может быть слышен специфический звук. А еще пульсирует педаль тормоза. Это признаки корректной работы системы и они не являются свидетельством неисправности.

Польза от комплекса VSM очевидна.

Активация и деактивация VSM

Для включения системы VSM Хендай Крета, необходимо нажать клавишу ESC OFF. При этом контрольная лампа ESC OFF погаснет. Чтобы отключить указанный комплекс, нужно еще раз нажать на клавишу, в результате чего загорится индикатор ESC OFF.

Однако тут необходимо быть внимательным, так как в случае, если не гаснет индикатор систем ESC и EPS, есть вероятность выхода комплекса VSM из строя. В таком случае настоятельно рекомендуется отогнать Крету на диагностику в дилерский центр Хендай.

Меры предосторожности

Наличие массы электронных систем в автомобиле может сыграть и злую шутку с владельцем. Отрицательная сторона заключается в том, что обладатель Креты начинает слишком полагаться на электронику, пренебрегая мерами предосторожности во время езды.

ВАЖНО ПОМНИТЬ – электронные системы НЕ ЯВЛЯЮТСЯ безусловным гарантом безопасности.

Тем не менее, рассчитывать только на электронику явно не стоит.

Это значит, что наличие в комплектации паркетника комплекса VSM отнюдь не означает, что можно безнаказанно лихачить. Сама по себе система VSM не в состоянии предотвратить аварию. Поэтому всегда необходимо соблюдать дистанцию до едущего впереди авто и не превышать разрешенную правилами скорость. Особенно актуально это в плохую погоду, на неровной, мокрой или скользкой дороге.

Отдельно стоит отметить момент, связанный с колесами Хендай Крета. Они должны быть одинаковыми. В случае если шины или диски кроссовера отличаются по размеру, система VSM может работать некорректно. Поэтому езда с разными по размерами колесами крайне не рекомендуется, особенно, если идет речь о дальней поездке.

Последние пару десятилетий ведущие промышленные лидеры в разработке и производстве автомобилей столкнулись с серьезной проблемой низкой готовности водителя к управлению машиной в условиях повышенного риска. Множество фактов и полицейская статистика говорят, что умения управлять сложным, тяжелым и мощным легковым автомобилем так, чтобы не убить себя и других, среднестатистическому водителю уже не хватает.

Первой, ориентированной на комплексное решение проблемы, стала интегрированная система активного управления VSM. По сути, произошло объединение нового компьютерного блока с системой сенсоров и управляющих модулей антиблокировки тормозов и системы обеспечения курсовой устойчивости.

Какие функции возложены на интегрированную систему активного управления VSM:

• получение от всех имеющихся датчиков автомобиля максимально достоверной информации о текущем состоянии автомобиля;
• сравнение объективности управляющих команд АБС и ЕСП с тенденциями действий водителя и сравнение их с оптимально возможными вариантами, заложенными в памяти;
• непрямое вмешательство VSM в работу рулевого колеса, двигателя, тормозной системы и коробки передач.

Важно! Система VSM отличается от многочисленных вариантов интеллектуальных помощников тем, что она помогает водителю действовать, не ограничиваясь информированием или рекомендациями.

Как работает интегрированная система активного управления VSM

Идея внедрения аналога автопилота, помогающего водителю действовать, а не только информировать, витала в умах разработчиков довольно долго, но полноценную реализацию в интегрированном виде VSM, как системы активного управления, получила только после увеличения мощности управляющих контроллеров и внедрения электроусилителей руля.

Разумеется, вращать рулевое колесо, подруливать и маневрировать вместо водителя система VSM не будет, у нее пока нет такой возможности. И если на пути возникнет препятствие или будут грубо нарушены правила ДД, система активного управления ничем помочь не сможет. Хотя более свежие разработки с интегрированным круговым радаром и системой GPS вполне смогут принимать правильное решение, участвуя в активном управлении автомобилем.

Основной задачей, как интегрированной или объединенной структуры, существующей системы VSM является помощь активным вмешательством в работу электроусилителя руля. VSM как система управления, занимается стабилизацией положения машины при движении. Пока стабильное положение автомобиля считается основным критерием его безопасности.

Что ожидать водителю от активного управления системы VSM:

• увеличение сопротивления или необходимого прилагаемого усилия на руле при движении с большой скоростью. Руль теряет остроту, и благодаря этому управление курсом становится более взвешенным и плавным. Даже при желании попытаться резко рвануть руль, система VSM просто не позволит это сделать, мгновенно нарастив «тяжесть» руля;
• подруливание передними колесами при возникновении риска срыва машины в занос, движение юзом или резком уменьшении сцепления одного-двух колес с дорожным покрытием, возникновении проблем с шиной или подвеской;
• интегрированное влияние на обеспечение устойчивости по траектории движения.

Кроме рулевого колеса, система активно использует возможности тормозов, как самостоятельно, так и через антиблокировочный модуль. Для успешной работы блока VSM в напарники нужны также модуль ESP, отвечающий за курсовую устойчивость, и схема борьбы с пробуксовкой.

Классическим примером, демонстрирующим успешную работу VSM, является прохождение — объезд змейкой ряда препятствий или движение на большой скорости с контролируемым заносом в достаточно глубоком повороте. Подобные тесты выбраны не случайно, ведь они составляют примерно 80% от всех маневровых перестановок машиной на дороге.

Теоретически в заносе VSM должна перераспределить крутящий момент на наружную пару колес и притормозить внутреннюю пару для подворота на пару градусов в сторону, противоположную направлению заноса. Так машина гарантированно будет избавлена от угрозы столкновения с обочиной и плавно завершит прохождение поворота.

Если торможение будет признано неэффективным или даже вредным, система VSM отключит АБС, или тормозить будут индивидуально одно-два колеса. В управлении рулевым колесом водитель почувствует, что вращение в «запрещенном» направлении будет непомерно тяжелым, а в оптимальную сторону максимально облегчено для ускорения поворота.

Это так называемая система интуитивного реагирования на ситуацию. В критическом положении водителю просто некогда думать и анализировать, приходится инстинктивно принимать решения, и зачастую подсказка блока VSM приходится весьма кстати.

При длительном переезде, после 4-5 часов управления авто, неизбежно начнет накапливаться усталость. В этом случае система VSM значительно разгрузит водителя и в большей мере подстрахует, избежав рискованных ситуаций.

Что хорошего и плохого в VSM

Основной постулат применения разнообразных электронных помощников в управлении авто базируется на незыблемом правиле — самая продвинутая, активная и интегрированная система не должна создавать дискомфорт в управлении автомобилем. VSM в этом — не исключение.

Ее невидимость в автомобиле доведена до такого состояния, что многие покупатели новых авто, оснащенных интегрированной системой активного управления VSM, даже после обкатки машины ее не замечают и просто начинают сомневаться в ее наличии.

Каждый день дорога может преподносить новые трудности, но вы всегда сохраните контроль над машиной на сложных покрытиях, подъемах, извилистых дорогах и во время неожиданных маневров других водителей благодаря прогрессивной электронной системе контроля.

Почувствуйте абсолютную защищенность в Sorento Prime. Жесткая силовая структура кузова создана с применением высокопрочных сталей, а шесть подушек безопасности входят в стандартное оснащение. Высочайший уровень безопасности подтвержден не только лабораторными краш-тестами, но и имитациями реальных столкновений.

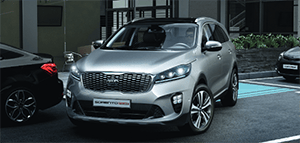

Функция кругового обзора 360°

Система облегчает парковку и маневрирование в условиях ограниченного пространства. Благодаря четырем камерам на дисплее отображается вид автомобиля с высоты, что помогает водителю сверить видение обстановки со своего ракурса в любом направлении во время парковки или совершения маневров.

※ Условия работы: включенное зажигание, рычаг трансмиссии в положениях D/R/N, скорость до 20 км/ч.

ESC (Система курсовой устойчивости) контролирует скорость и направление движения автомобиля.

При этом система постоянно сравнивает полученные параметры с датчиков (датчик ABS, рыскания, ускорения, поворота руля) с действиями водителя и отрабатывает потерю тяги автомобиля, из-за которой может возникнуть занос.

Когда система (ESC) обнаруживает потерю управления, она моментально передаёт индивидуальное тормозное усилие на каждое колесо.

Антиблокировочная система (ABS) следит за тем, чтобы при торможении между колесами автомобиля и дорожным покрытием не терялось трение. Когда водитель внезапно жмет на педаль тормоза, есть вероятность того, что машина выйдет из-под управления и заскользит по дороге. Главная задача антиблокировочной системы — избежать возникновения такой ситуации.

Система помощи при подъеме нужна в тех случаях, когда автомобиль начинает движение по неровной дороге. Система следит за тем, чтобы машина не откатывалась назад на крутых подъемах, и обладает рядом значительных преимуществ. Во-первых, с ее помощью автомобиль на подъеме охотнее трогается с места, что избавляет водителя от необходимости пользоваться стояночным тормозом. Во-вторых, повышается безопасность как водителя, так и пешеходов.

Принцип работы системы таков — когда водитель перестает жать на педаль тормоза, снижение давления в тормозной системе начинает постепенно замедляться. Система помощи при подъеме придет в действие, когда совпадут несколько факторов: подъем дороги превысит 5%, машина будет заведена, а водитель нажмет на педаль тормоза.

KIA Sorento Prime оснащается фронтальными и боковыми подушками безопасности, защищающими водителя и переднего пассажира, а также двумя шторками безопасности, служащими для защиты всех, кто находится в салоне.

Система экстренного торможени я нужна для того, чтобы в опасной ситуации на дороге тормозной механизм автомобиля действовал с максимальной эффективностью. По статистике, при работе системы экстренного торможения тормозной путь сокращается на 15-20% процентов. Этого иногда достаточно, чтобы избежать серьезного столкновения, аварии или несчастного случая.

Система BAS — по скорости, с которой водитель жмет на педаль тормоза, определяет, создалась ли на дороге ситуация экстренного торможения. В электронный блок управления данные о скорости нажатия на педаль передаются с датчика скорости перемещения штока вакуумного усилителя. В том случае, когда величина сигнала переходит за установленный уровень нормы, активируется электромагнит привода штока. На педаль тормоза начинает воздействовать вакуумный усилитель тормозов — так запускается процесс экстренного торможения. Он начинает действовать раньше, чем система ABS.

Система преднатяжения ремней безопасности в экстренных ситуациях (EFD)

Ремни безопасности на передних сиденьях KIA Sorento Prime снабжены специальными преднатяжителями EFD. В экстренной ситуации ремни заранее натягиваются, прочно удерживая водителя и переднего пассажира в креслах, что обеспечивает дополнительную защиту в случае столкновения.

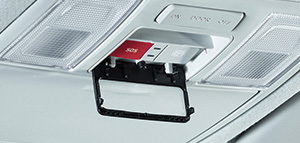

Система экстренной связи ЭРА-ГЛОНАСС

В непредвиденных случаях система соединит Вас с оператором, чтобы уточнить, всё ли в порядке, или вызовет экстренные службы.

Светодиодные фары с функцией динамического ближнего света

Фары головного света способны дополнительно подсвечивать повороты, обеспечивая лучшую видимость в темное время суток. Кроме того, поворачивающаяся оптика адаптируется к углу повороту руля, массе и скорости автомобиля.

В активные подголовники встроен особый подвижный рычаг, который находится в спинке кресла. Когда автомобиль сталкивается с препятствием, инерция вжимает водителя в кресло, и его вес давит на этот рычаг. В этом случае немедленно начинает работать механизм противодействия — еще до того, как голова водителя откидывается назад, активные подголовники придвигаются к ней и смягчают силу удара. После этого они принимают исходное положение. Стоит отметить, что для наиболее эффективной работы подголовники нужно предварительно отрегулировать.

Активные подголовники приходят в действие, когда машина сталкивается с препятствием на малой или средней скорости, а также в некоторых случаях наезда на автомобиль сзади. Именно в таких ситуациях возрастает вероятность травмы из-за эффекта «хлыста».

Интегрированная система активного управления (VSM) помогает автомобилю сохранять стабильное положение при одновременном торможении и прохождении поворота особенно на влажной, скользкой или неровной поверхности за счёт совместной работы системы стабилизации и электроусилителя рулевого управления Основываясь на информации, собранной датчиками, система стабилизации и электроусилитель рулевого управления вступают в работу, как только автомобиль начинает скольжение и возвращают его на безопасную траекторию.

Высокопрочная сталь (AHSS)

В конструкции KIA Sorento Prime применяется более 52,7% высокопрочной стали. Этот уникальный сорт стали используется для усиления передней, задней и боковой частей автомобиля, а также в тех местах кузова, которые испытывают максимальные нагрузки.

Задний подрамник

Жесткий задний подрамник обеспечивает высокую устойчивость на дороге.

Вертикальные задние амортизаторы

Вертикальное расположение задних амортизаторов помогает сгладить негативный эффект от езды по неровным дорогам и обеспечивает еще больший комфорт в салоне.

Интеллектуальная система автоматической парковки SPAS

Эта система создана, чтобы помочь Вам как при параллельной, так и при перпендикулярной парковке. Она автоматически распознает подходящее машиноместо, поворачивает рулевое колесо и оценивает расстояние до других машин. Все, что Вам нужно делать — нажимать на газ и тормоз, и переключать передачи Вашего Sorento Prime.

Система мониторинга слепых зон (BSD)

Система мониторинга слепых зон использует сенсоры, которые сканируют пространство по бокам и позади автомобиля на предмет опасной близости других транспортных средств в зоне нулевой видимости. Если объект обнаружен, водителя оповестит визуальный сигнал на боковых зеркалах и центральном дисплее. Если водитель включил сигнал поворота, а в слепой зоне с той стороны обнаружен другой автомобиль, включается предупреждающий звуковой сигнал.

Одна из основных проблем, стоящих перед автопроизводителями – повышение безопасности автомобиля, в том числе и в процессе движения. Для этого машины оснащаются различными устройствами, помогающими водителю справиться с управлением в самых сложных ситуациях. Одной из них является интегрированная система активного управления VSM.

О силах и моментах

Крутящий момент, развиваемый мотором, поступает на колеса, и автомобиль начинает двигаться. Так очень упрощенно можно описать процесс его перемещения. Однако при начале движения, маневрировании и торможении, на автомобиль воздействуют самые разнообразные силы, причем характер их воздействия зависит от скорости, состояния дороги и действий водителя.

Порой эти действия ошибочны и неправильны, следствием чего может оказаться ДТП. Чтобы избежать такого, разработчиками придумано не одно электронное устройство, оказывающее помощь водителю в сложных условиях. Не касаясь их всех, достаточно упомянуть о самых известных и находящихся у всех на слуху:

• ABS – антиблокировочная система;
• ESP – система курсовой устойчивости (у разных производителей она носит разное название – ESC, DSC, DTSC и т.д. В дальнейшем тексте будет использоваться наиболее распространенная аббревиатура ESP);
• TCP – антипробуксовочная система.

Работа любого из подобных устройств активного управления, основана на постоянном контроле сигналов от датчиков. По ним контроллером определяется несоответствие реального режима движения автомобиля тому, что должно быть, им же принимаются необходимые меры, например он сбрасывает скорость, притормаживает или разблокирует колесо, меняет режим работы двигателя.

Система активного управления VSM

Стоит упомянуть ещё одну, несколько специализированную, но полезную интегрированную систему управления VSM. Сама по себе она не работает, только в комплекте с ESP и ABS. Если ABS обеспечивает устойчивость при торможении, TCP при разгоне, ESP препятствует боковым смещениям и занимается стабилизацией положения автомобиля при манёврах, то система VSM как бы интегрированная, объединяющая работу всех остальных узлов и действия водителя.

Система VSM объединяет электродвигатель рулевого управления, ESP и ABS. Как заявляют производители авто с VSM, система управления стабилизацией противодействует ошибочным действиям водителя . т.е. если им в критической ситуации выполняются неправильные действия для управления автомобилем, то VSM будет им противодействовать.

В более понятном изложении это значит, что если водитель при выполнении маневра крутит руль не в ту сторону, то это потребует от него значительных усилий. Тогда как при правильном движении руля ничего подобного не происходит.

Задачи, которые решает VSM

Если попытаться обобщить, какие задачи решает подобная интегрированная система, то можно отметить следующее:

1. облегчение усилия на руле при парковке и маневрировании на малой скорости;
2. увеличение на большой скорости крутящего момента рулевого колеса;
3. увеличение реактивного усилия колес при их возврате в среднее положение;
4. корректировка положения передних колес при движении по дороге с уклоном, боковом ветре, различии давления в колесах;
5. повышение устойчивости (курсовой).

Таким образом, стабилизацией положения автомобиля на дороге в процессе движения, система VSM занимается точно так же, как ESP, ABS и другие аналогичные по назначению устройства. Разница между ними будет заключаться в том, что VSM через электромеханический усилитель оказывает воздействие на рулевое колесо, а не на тормоза . Иными словами, объединяется воздействие на руль и тормоза.

Особенно это актуально, когда происходит разгон или торможение на разной поверхности (одно колесо на льду, воде или ином покрытии, другое на асфальте). Как правило, в результате автомобиль начинает тянуть в сторону. Для исправления ситуации на рулевой механизм подаются управляющие сигналы, корректирующие положение авто. В принципе, рассмотренная ситуация является типичной для работы подобной системы управления. Возможность возникновения заноса, может повториться при резком маневрировании, в таком случае VSM также поможет удержать автомобиль от заноса.

Необходимо отметить, что подобное устройство не входит в стандартную комплектацию автомобиля.

Такая система активного контроля, как VSM, в первую очередь обеспечивает устойчивость автомобиля на курсе, при его движении по отличающемуся покрытию под разными колесами. В этом случае формируются не только сигналы на притормаживание отдельного колеса, но и на рулевое управление, благодаря чему авто продолжает двигаться по заданному курсу, и удается избежать его заноса.

Для чего нужна система VSM?

Система интегрированного управления VSM — это система, которая способна дать водителю больше контроля над его автомобилем и при этом обеспечить устойчивость авто на дороге .

Кроме того, использование данной системы в автомобиле помогает решить несколько других, не менее важных задач автомобилиста:

• Парковка и маневрирование на малой скорости благодаря системе становится более простым и удобным, ведь нужно прикладывать меньше усилий на руль.
• Крутящий момент колеса увеличивается на большой скорости.
• Существенно увеличивается реактивное усилие колес при их возврате в рамки среднего положения.
• При движении под углом данная система помогает корректировать положение передних колес. Это также актуально в сложных погодных условиях, когда управление автомобилем усложнено из-за сильного ветра, дождя или даже гололеда.

Главной разницей между этой системой и аналогичными решениями для автомобиля является способ ее воздействия на машину. VSM делает это посредством направления усилия на переднее колесо, в то время как аналоги для улучшения управления, в основном, сосредоточиваются на тормозной системе.

Очень актуально использование данной системы при торможении в сложных условиях, когда одно колесо находится на нормальном дорожном покрытии, а второе на гололеде. В итоге выходит, что авто начинает заносить в одну из сторон, что крайне отрицательно сказывается на ее дальнейшей работоспособности.

При постоянной эксплуатации авто без использования данной системы можно столкнуться с тем, что в любой ситуации на дороге придется прилагать большие усилия для управления машиной. Также стоит отметить, что использование системы предлагает пользователю много преимуществ.

• Сохранность ходовой , которая обеспечивается благодаря уменьшению нагрузки на ее элементы во время сложного маневрирования и парковки. Это большое преимущество, которое помогает сохранить авто в хорошем состоянии и сэкономить средства на замене данного важного автомобильного узла.
• Улучшенные возможности для маневрирования водителя. Такое преимущество обеспечивается благодаря качественному аппаратному оснащению систему, которая помогает снять большую часть нагрузки с автомобилиста и переложить ее на механические средства.
• Это лучшее решениедля начинающих автомобилистов , которым пока сложно справляться со всеми трудностями, сопряженными с вождением. VSM наряду с автоматической коробкой передач поможет решить вопрос автоматизации всех процессов вождения, так что это очень просто и удобное решение.
• Самую высокую эффективность система показывает при движении автомобиля по разным покрытиям на разных колесах. Это означает, что если одно колесо движется по гололеду, а второе по нормальному асфальту, то первое колесо не будет заносить в сторону движения. Благодаря этому надолго удастся сохранить ходовую, во время езды не будет наблюдаться разбалансировка или другие неприятные моменты, являющиеся последствиями такой езды.
• Высокая эффективность при быстром маневрировании . В таких случаях системе также удается показать себя с лучшей стороны и добиться высоких результатов для пользователей. Неудивительно, что клиенты предпочитают устанавливать ее все чаще.

Данная система все чаще используется при создании новых автомобилей наряду с другими системами управления, но главным ее отличием, благодаря которому удается ее выделить, является направленность на передние колеса.

Остальные варианты, представленные на рынке и внедряемые в современные машины, воздействуют на тормоза, чем и обеспечивают более плавный ход авто. В отличие от них данная система дает возможность пользователю получить не только контроль над своим авто, но также и высокий уровень управляемости с легким ходом руля.

Этот эффект достигается благодаря качественному перераспределению нагрузки между функциональными частями ходовой.

Стоит отметить также тот факт, что система работает за счет объединения действий водителя, а также других интегрированных систем, благодаря чему обеспечивается ее максимальная эффективность и водитель может быть уверен в том, что его не занесет даже на сложной дороге.

Благодаря большому количеству преимуществ, относительно невысокой стоимости , возможности предупреждения заносов еще до их возникновения — эта система снискала высокую популярность у разработчиков.

В некоторых авто она полностью заменяет собой все остальные системы стабилизации , но чаще ее используют вместе с остальными решениями для облегчения управления автомобилем. Так как она является интегрированной, то она выводит важные сигналы на панель управления автомобилиста, чтобы он получал актуальную информацию о текущем положении вещей моментально.

VSM — невидимый помощник водителя

Вспомогательные системы

Аварии автокатастрофы ежегодно уносят миллионы человеческих жизней. Шокирующая цифра напрямую связана с количеством автомобилей, которое в мире уже достигло неких астрономических показателей. Именно поэтому инженеры при разработке современных автомобилей во главу угла ставят безопасность водителя и пассажиров. Одним из последних изобретений современных инженеров, на сегодняшний день является интегрированная система vsm. По сути это именно то, что поможет водителю даже в самой сложной и экстремальной дорожной ситуации при помощи активного управления автомобилем.

Однако понять ее принцип действия, можно только разобравшись с принципами работы самых известных систем безопасности, которые сегодня знакомы многим.

Системы безопасности современного автомобиля

При экстренном торможения или при маневрировании, автомобиль ведет себя согласно всем законам физики. Нередки случаи, когда неопытные водители вылетаю с дороги или, попадают в серьезные аварии просто потому, что не знают, чего ожидать от своего же автомобиля. На сегодняшний день существует очень много электронных устройств, которые согласно задумкам их разработчиков, должны прийти на помощь водителю в экстренной ситуации. Вот только самые известные из них:

• ABS– антиблокировочная система для колес. Выручит при экстренном торможении на скользкой или мокрой дороге. Система прост не позволит колесам блокироваться и пойти юзом, что, в свою очередь, спасет автомобиль от попадания в неуправляемый занос.
• EPS– служит для курсовой устойчивости (в зависимости от производителя авто, может называться по разному).
• TCP – антипробуксовочная система.

Все эти устройства во время своей работы обрабатывают полученные от датчиков сигналы и на основе этого реагируют тем или иным образом.

К примеру, система безопасности сама может резко притормозить, изменить нагрузку на двигатель или разблокировать автомобильное колесо.

Казалось бы, при чем здесь интегрированная система? Ответ прост: задача vsm объединить на себе работу всех систем безопасности и при необходимости противодействовать неправильному поведению водителя и тем самым решать вопросы активного управления автомобилем.

Особенности работы

Интегрированная в авто система активного управления агрегат узкоспециализированный. На практике его применяют относительно недавно, и встречается устройство только на относительно новых автомобилях, естественно исключительно на иномарках – Вазовские инженеры ничего подобного пока не изобрели. Фактически она работает только комплектом с вышеперечисленными системами безопасности и координирует их работу. Кроме того, vsm может воздействовать на электрическую колонку руля. Как заявляют разработчики — это система управления в экстренной ситуации может даже блокировать неправильные действия со стороны водителя. На практике это выглядит следующим образом: если водитель начнет крутить руль не в ту сторону. В тот самый момент маневра от него потребуются значительные усилия, нежели при обычном управлении автомобилем. Разница почувствуется сразу и резко, так, чтобы гарантировано внимание водителя.

Основные задачи

Система управления vsm, по словам, разработчиков способна выполнять как минимум 5 важнейших задач в числе которых:

• Существенное облегчение движения рулевой колонки при парковке или маневрировании на очень медленной скорости.
• Крутящий момент рулевого колеса на высокой скорости благодаря работе системы существенно увеличивается.
• Увеличивается реактивное усилие колес в тот момент, когда они возвращаются в среднее положение.
• Система корректирует положение передних колес в момент движения по дороге с уклоном, если дует боковой ветер или различается давление в шинах.
• Курсовая устойчивость значительно повышается.

Таким образом, получается, что чаще всего vsm в момент своей работы обращается к электрическому усилителю руля и через него оказывает существенное воздействие на поведение автомобиля и работу всех систем безопасности. То есть фактически vsm объединяет воздействие служб безопасности автомобиля на руль и тормоза.

На практике свою актуальность и необходимость система доказывает в момент резкого разгона или торможения. Особенно в тех ситуация, когда одно из колес находиттся в неудовлетворительных для вождения условиях в воде или например стоит на неровной поверхности, а другое напротив на сухом и ровном асфальте. Автомобиль в этой ситуации запросто может начать утягивать в сторону и возможен неконтролируемый занос. Именно в этот момент и вмешивается vsm, которая делает все, чтобы удержать автомобиль на дороге и не дать ему уйти в занос.

На практике работа системы совсем незаметна. Увидеть или почувствовать ее в работе смогут только опытные водители. Новички же действия невидимого помощника, скорее всего, оставят без внимания и почувствуют разницу только пересев на другой автомобиль.
