Как поставить поршень в цилиндр

Замена поршня: когда она необходима и как ее провести?

Цилиндры, поршни, кольца и другие детали ЦПГ больше других страдают от колоссальных нагрузок и экстремально высоких температур во время работы двигателя.

Поршни, которые являются основным преобразователем энергии ДВС, постоянно контактируют с внутренними стенками цилиндра и испытывают негативные последствия трения. Его сила увеличивается при недостаточной смазке, слишком малых зазорах в цилиндро-поршневой паре, деформации элементов.

Если неисправности поршневой группы возникли впервые, ограничиваются, как правило, установкой нового комплекта колец. Сами поршни могут прослужить две таких замены, но в дальнейшем также потребуют обновления, вместе с восстановлением правильной геометрии цилиндров.

Рассмотрим некоторые технологические нюансы, связанные с износом и заменой поршней.

Как вставить поршень с кольцами в цилиндр без оправки

Правильно установить поршень цилиндр. Как правильно установить. pravilnodelat.ru

» Как правильно установить

Как ставить поршни?

Установка поршня в двигатель требует внимания и определённых технических знаний. Неверная установка может привести к разрушению двигателя. В статье написано как ставить поршни на двигатель автомобиля марки ВАЗ, поскольку их устройство максимально простое и обслуживать их может каждый самостоятельно.

Сборка поршневой группы

1. Перед началом работ рекомендуется предварительно нагреть поршень до температуры +240 градусов, но при отсутствии такой возможности, можно и на холодную вставить поршневый палец.
2. Перед соединением тщательно протереть отверстие шатуна, поршня, и поршневого пальца от пыли ветошью.
3. Далее, стоит смазать отверстия и поршневой палец машинным маслом.
4. Поршень и шатун важно правильно установить по отношению друг к другу. Какой стороной ставить поршень, подскажут условные обозначения. Поршень может иметь специальные выемки для клапанов или стрелку на внутренней поверхности поршня, которая должна смотреть вперёд по

направлению движения машины. На шатуне имеются специальные наплавки в виде буквенных обозначений, которые также должны смотреть вперёд по направлению движения.

Установка поршневых колец

1. Перед тем как ставить кольца на поршень, стоит убедиться, что поршневые канавки чистые, при необходимости протрите их чистой ветошью.
2. Кольца устанавливаются сверху вниз, то есть первым ставят самое нижнее маслосъемное кольцо, затем компрессионные.
3. При установке маслосъемного кольца нужно проследить, чтобы замки самого кольца и внутренней пружины находились по разные стороны поршня.
4. Если на кольцах есть буквенные обозначения, расположите кольца размеченной стороной вверх. Для облегчения установки поршень можно смазать машинным маслом. Компрессионные кольца могут иметь разную ширину в соответствии с шириной канала на поршне.
5. После установки всех компрессионных колец на поршень, стоит убедиться, что кольца спокойно вращаются в канавках, без заклиниваний и задиров.

Установка поршня в блок цилиндров

1. Перед установкой поршня в цилиндр необходимо тщательно протереть ветошью шатунные шейки коленчатого вала, втулку цилиндров и провернуть коленчатый вал таким образом, чтобы шейка вставляемого поршня находилась в положении нижней мертвой точки (НМТ).
2. Вставьте вкладыш в нижнюю головку шатуна таким образом, чтобы направляющий усик на вкладыше точно вошел в специальную проточку на головке шатуна.
3. Смажьте вкладыш машинным маслом, оденьте на поршень специальную направляющую оправку для сжимания колец и опустите шатун в цилиндр. Как правильно ставить поршень в цилиндр в соответствии с указателями написано выше. Если направляющей оправки нет, то сжимать каждое колечко придется вручную, постепенно проталкивая поршень в цилиндр.

Покупая поршень, следует внимательно осмотреть его комплектацию, так как кольцо может не входить в комплект. Такое практикуют много производителей. Все из-за того, что есть не один мотор, который имеет уйму модификаций, поэтому при покупке товаров поршневой группы, необходимо заранее сопоставить их ширину и высоту с соответственными характеристиками канавок поршней.

Зазор, находящийся между канавкой и торцами намного легче определить, если поместить кольцо в эту же канавку и применить набор щупов. Он должен быть не больше одной десятой миллиметра и не менее 0,05 мм. В ином случае это будет означать, что-либо кольцо, либо канавка, не подходят по размерам. Зазор их замков также следует обязательно проверить. Чтобы это сделать, такие детали поршневой группы следует по очереди припасовать к цилиндру в верхней его части, а потом, при помощи щупов, замерять сам зазор, который не должен превышать 0,6 мм, но и не должен быть меньше 0,4 мм.

Кусок жестянки в виде хомута, на кольца и делов!

Наша продукция

В нашем интернет-магазине вы сможете найти и приобрести новые поршневые группы по низким ценам. Полный список поршневых можно посмотреть по этой ссылке

Установка поршневой большего нежели в стоке объема — пожалуй самый простой, доступный по цене/ассортименту и действенный способ существенного увеличения максимальной скорости и мощности скутера. Есть конечно и еще более действенные способы наращивания максимальной скорости и мощности, но эти способы, а точнее железки стоят просто нереального бабла…

Если зарядить движок того же 139QMB по-максимуму, то такой тюнинг до «повышения» обходился клиенту около 35 000 руб и это не считая работы.

Читать также: Масло м10дм для каких двигателей

Понятно, что не каждому такие суммы по карману. Да хоть и по карману, а смысл? Проще купить какой-нибудь хоть и старенький, но брендовый скутерок и гонять, чем заряжать «Китайца» и потом выкинуть его через сезон на помойку. Но это как по мне.

Сборка двигателя. Поршневая — ГАЗ 31, 3.4 л., 1995 года на DRIVE2

Продолжение. После установки коленвала взялся за поршневую. Сразу испугался, но потом успокоился и начал собирать. Промерив цилиндры выяснилось что элипса нет и выработки тоже, даже если и есть то в пределах нормы. Или сказалось высокое качество деталей или же наоборот очень низкое качество поршневых колец. Зазор в замке верхнего компрессионного кольца был более 2 мм.

Потому что максимальный размер щупа у меня был 2 мм и он там как в проруби болтался. Маслосъемные кольца были закоксованы и заклиневшие. От сюда и расход масла и компрессия более 10 атм. Кольца купил помягче, пользуясь опытом использования таких же. , бывшие «SM».

Про них писать не буду в инете про них кучу информации. Лучше кольца менять чем расточка и ремонтные поршня, которых нет. А если и есть, то не родные, а от ВАЗа. Кольца к стати от ваз на 82,4.

Взял на «вырост», для подгонки. Потому что пришлось каждое кольцо подгонять по щупу к своему цидлиндру. Зазор должен быть от 0.22 до 0.30 я выбрал 0.25. И не заклинит и не прослаблю.

Проверку колец производил следующим образом. Вставляем кольцо в цилиндр и выравниваем его с помощью поршня, вставляя его в цилиндр.

Сразу видно что кольца болшего размера.

Подтачиваем края колец под прямым углом и снова примеряем, пока не выйдем на 0.25. Примерки лучше проводить по-чаще чтобы не прослабить.

и так много много раз. 8 поршней по 2 компрессионных и по одному маслосъемному из двух колец. Кольца одеваем согласно инструкции.

Потом надеваем на поршень с кольцами специальную обжимку.

После обжима все это вставляем аккуратно в свой цилиндр стрелкой вперед.

Забыл отметить что поршни в сборе с шатунами остались я их не разъединял. Вкладыш шатунный можно сразу вставить и смазать маслом. Когда вся эта конструкция упрется в блок аккуратно деревянной ручкой молотка забиваем поршень с кольцами в цилиндр. поправляя шатун, чтобы он сел на свою шатунную шейку коленвала. После уже прикручиваем шатунный бугель с вкладышем смазанным маслом. И так 8 раз. После каждого вставленного поршня прокручиваем коленвал проверяя плавность хода.

Продолжение следует… На очереди ГБЦ

Установка фаз газораспределения ч1 (по-колхозному — зажигания)

Задвигаем цилиндр до упора в картер и ставим поршень в верхнею мертвую точку (ВМТ). В ВМТ поршень лучше всего ставить с помощью индикатора ну или на худой конец визуально/на ощупь. Можно выставить поршень и по специальной метке на роторе генератора, но я уже не раз сталкивался с тем, что метки на некоторых двигателях выбиты неправильно и ими во избежании неприятностей советую пользоваться только в крайнем случае, например, когда ГБЦ не снята, а вам нужно отрегулировать клапана.

Вставляем в цилиндр направляющие втулки ГБЦ, нижнею направляющею цепи ГРМ, обезжириваем поверхность и устанавливаем прокладку.

Устанавливаем головку блока цилиндров, вставляем направляющие втулки постели клапанов.

Снятие и установка поршней в сборе с шатунами

Необходимый специальный инструмент и приспособления:

Последовательность операций по снятию поршней в сборе с шатунами:

1. Снять с двигателя головку цилиндров и масляный картер.
2. Провернуть коленчатый вал настолько, чтобы демонтируемый поршень оказался в нижней мертвой точке (н.м.т.).
3. Расшплинтовать и отвернуть гайки крепежных болтов подшипника нижней головки шатуна и снять крышку шатуна.
4. Протолкнуть шатун с поршнем и вынуть комплект этих деталей из цилиндра.Перед извлечением поршни в сборе с шатуном из цилиндра нужно проверить состояние верхней кромки зеркала цилиндров. При наличии здесь буртика (недоношенного участка зеркала цилиндра) его нужно удалить специальным режущим инструментом.
5. Пометить поршень порядковым номером цилиндра и проверить наличие заводской отметки порядкового номера цилиндра на шатуне и его крышке со стороны, обращенной к распределительному валу (см. обозначения А и 2 в круге на рисунке). Остальные поршни в сборе с шатунами вынимают из цилиндров аналогичным способом.

Рис. Установочные метки на поршне и шатуне. (А и 2)

Устанавливают поршни с шатунами в цилиндры двигателя в обратной последовательности. При этом необходимо:

1. Перед установкой в цилиндр собранного комплекта поршень — шатун смазать маслом для двигателя поршневые кольца, юбку поршня и поршневой палец.
2. Развернуть поршневые кольца в канавках поршня так, чтобы замки соседних колец отстояли друг от друга на 180°.
3. Вставляя шатун в сборе с поршнем в цилиндр, обратить внимание на то, чтобы стрелка с выбитая на днище поршня, выступ а на теле шатуна и выступ в на крышке шатуна были обращены в сторону водяного насоса. При такой установке и взаимном расположении деталей ось поршневого пальца будет смещена от оси цилиндра в требуемую сторону (в сторону распределительного вала).
4. Перед тем как вставить кольца в цилиндр, сжать их специальной обжимкой и проследить, чтобы кольца не сместились и не нарушилось взаимное расположение их замков.
5. Повернуть коленчатый вал так, чтобы шатунная шейка установилась в нижней мертвой точке.
6. Проверить, правильно ли установлены вкладыши в шатуне и в его крышке, смазать их маслом, применяемым для двигателя, и протолкнув поршень вглубь цилиндра, собрать шатунный подшипник на шейке коленчатого вала. Гайки шатунных болтов затягивать равномерно. Окончательную затяжку гаек производить динамометрическим ключом с моментом 5,0—6,5 кгм.
7. Проверить, легко ли вращается коленчатый вал.
8. Зашплинтовать гайки шатунных болтов. При этом обязателен натяг шплинтов в отверстиях болтов в шлицах гаек. Качание шплинта с разведенными концами в пазах гайки не допускается.

Перед удалением из цилиндра поршня в сборе с шатуном или перед установкой этого комплекта необходимо проверить, нет ли заусенцев на теле шатуна под головками шатунных болтов. Во избежание повреждения зеркала цилиндров (образования царапин) заусенцы следует удалить напильником.

Нужно иметь в виду, что повредить зеркало цилиндров может также и выступающая за габариты тела шатуна головка шатунного болта. Поэтому при разборочно-сборочных работах нужно обращать внимание на правильность положения головки шатунного болта.

Подготовка к процедуре

Начать надо с внешней очистки скутера от грязи, песка, пыли. Сами работы нужно проводить в закрытом помещении, где нет риска попадания внутрь механизмов мусора извне. Допускается осуществление операций на открытом воздухе, но с соблюдением условий:

• температура воздуха должна составлять 18-25 градусов;
• слабый или отсутствие ветра;
• наличие ровной твёрдой поверхности для ремонта – бетон или асфальт подходят лучше всего;
• открывать внутренности скутера не рекомендуется в течение хотя бы двух часов после отключения двигателя в целях безопасности.

Для крепежа потребуется подготовить коробку с ячейками под каждый тип, что не потерять и не перепутать местами разновидности. Работа может занять около часа в зависимости от уровня подготовки. При отсутствии опыта лучше позвать ещё одного человека на помощь и внимательно фиксировать, что было извлечено (и в какой последовательности), чтобы собрать транспортное средство правильно после всего.

Установка поршней в цилиндры

Как установить поршневые кольца — схема работы

Предназначение поршневых колец

Поршневые кольца, установка которых будет описана ниже, предназначены для исключения возможности газовой утечки через специальный тепловой зазор, который обязательно должен находится между поршнем и самим цилиндром, чтобы достигнуть свободного хода.
Зачастую кольцо изготавливают из чугуна, но они не теряют своей упругости. Такие элементы между двумя вышеупомянутыми деталями двигателя называют компрессионными. Что же касается иных разновидностей, то нижнее кольцо (оно шире компрессионных) отличается специальными прорезями, так как его функцией является съем чрезмерного количества масла, которое собирается на стенках цилиндра. Именно поэтому оно называется маслосъемным.

Общие рекомендации по замене

Когда выхлопная труба начинает «плеваться» сизым дымом, то ремонт мотора неизбежен. Фактически всегда, признаками износа деталей поршневой группы также является повышенный расход, как масла, так и бензина. В таком случае снижается и компрессия мотора отчего незащищен даже дизель. Из этого следует то, что правильно выбрать новые поршневые элементы — первоочередное дело любого владельца автомобильного транспорта и в лучшем случае ремонт обойдется только ими. Для этого нужно также установить всего-то парочку новых прокладок и поддон для блока. Прочие испорченные детали уже будут выявлены во время разборки мотора.

Установка фаз газораспределения ч2 (по-колхозному — зажигания)

Не сбивая поршня с ВМТ — ориентируем распределительный вал так, чтобы большое отверстие и риски на его звездочке стали как показано на фото и с одновременным одеванием цепи устанавливаем распределительный вал в постель.

В идеале — риски на звездочке должны стать строго параллельно плоскости разъема крышки клапанов. На практике к сожалению такой точности добиться сложно. И связано это в основном с растяжением цепи ГРМ. И с этим ничего не поделаешь — либо менять цепь ГРМ на новую либо ловить фазу перекидкой зубьев, но этот метод установки фаз газораспределения лично для меня не приемлем.

Ориентируем постель распределительного вала меткой в виде букв «E» и «X» к выпускному каналу и устанавливаем постель.

Затягиваем крест накрест гайки постели затем затягиваем два болта на боковом приливе ГБЦ.

Где делать ремонт

Замену поршневой системы 4т можно провести как в специализированной мастерской, так и самостоятельно. Стоимость ремонта поршня будет немалой, но можно починить мопед самому
Процесс замены поршня 4т на мопеде Suzuki Sepia довольно кропотливый и сложный, поэтому к нему необходимо подойти с максимальным вниманием и аккуратностью. Прежде чем начинать разбирать мопед, необходимо точно диагностировать неисправность, то есть стопроцентно определить, что пришла в негодность именно поршневая на скутере Suzuki Sepia

Если есть сомнения в собственных силах, то лучше сразу обратиться к специалистам. Цена на их услуги может быть самой разной, надо просто узнать, сколько это будет стоить. В условиях специализированной станции мастера не только верно диагностируют неисправный мопед Suzuki Sepia, но и проведут замену поршневой по всем правилам. Для того, чтобы вернуть поршневую систему 4т к качественному рабочему состоянию, может понадобиться специальное оборудование, которое есть только у профессионалов, поэтому понадобится гнать мопед Suzuki Sepia на станцию. Но если выбрана самостоятельная замена поршневой системы 4т на скутере, то следует придерживаться некоторых правил, так как поршневая на скутер представляет собой очень сложный механизм.

Признаки неисправности ЦПГ

Для определения поломки поршневой группы не требуется иметь сложные измерительные приборы

Достаточно обратить внимание не следующие симптомы:

• слышится звон поршневых колец;
• скутер не заводится с первой попытки. Приходится проводить операцию несколько раз для достижения результата;
• быстрое опустошение бензобака из-за перерасхода топлива;
• в цилиндре/моторе слышны шумы, которых не было;
• на холостых оборотах транспортное средство неустойчиво работает;
• общее снижение мощности;
• внезапное отключение.

Дополнительные признаки включает в себя слишком большое количество дыма и отсутствие сопротивления при попытке запуска мотора скутера. После разборки (подробный перечень действий далее) мотора можно увидеть на поршневом цилиндре следы чёрного цвета – это нагар. Это свидетельствует о неплотном прилегании к стенкам цилиндра поршней, в результате чего газы постоянно вырывались изнутри, что уменьшало общее давление.

Старый поршень с признаками нагара

В случае с четырёхтактным двигателем признаки поломки ЦПГ немного отличаются:

• наличие густого дыма чёрного/синего цвета;
• увеличение расхода масла;
• изменение мощности (этот показатель можно определить лишь при диагностике, так как на 4-тактном моторе может быть сразу незаметным изменение параметра);
• невозможность завести скутер с первого раза даже с холодным двигателем.

Если наблюдаются указанные проблемы, есть смысл разобрать транспорт для того, чтобы снизить затраты на ремонт в будущем из-за неполадок других деталей, спровоцированных отсутствием замены ЦПГ.

Как правильно поставить цепь на бензопилу

Для выполнения достаточно большого количества работ может применяться бензопила. Основной режущий элемент подобного инструмента представлен цепью с различными лезвиями. Современные варианты исполнения характеризуются тем, что могут обслуживаться самостоятельно. При длительной резке или несоблюдении основных рекомендаций режущая кромка быстро изнашивается. Именно поэтому приходится проводить снятие и заточку цепи, а затем ее установку. Подобная процедура характеризуется довольно большим количеством особенностей, о которых далее поговорим подробнее.

Поршневые для китайского скутера

Поршневые для китайского скутера

Несмотря на все преимущества Китайских скутеров, покупая такое устройство, вы должны понимать, что любая техника рано или поздно дает сбой. В случае с Китайскими моделями, чаще всего в конструкции используются довольно устаревшие детали, которые, не предназначены для использования в современных условиях. Из-за больших нагрузок многие из элементов быстро выходят из строя. Поршневые используемые для двигателей китайцев имеют определенный срок работы, поэтому ожидать от них длительной службы не стоит.

Несмотря на то, что поршень кажется одной из самых простых и понятных деталей скутера, все намного сложнее. Давайте рассмотрим, в чем их особенности:

• 1.Поршни, разработанные для четырехтактных двигателей, более прочные и имеют более длительный срок годности.
• 2.Поршни для двухтактных двигателей выходят из строя гораздо быстрее, это связанно с тем, что двухтактные двигатели имеют более высокую тепловую нагрузку. При длительных поездках на данную деталь возлагается большая нагрузка, что приводит к быстрому его истиранию. Даже если смазка системы проведена правильно и выполняется регулярно, все равно возникает серьезная проблема за счет чрезмерного неравномерного расширения поршня при зацикливании его в цилиндре. Когда поршень остывает, он немного уменьшается в размере, и происходят серьезные деформации, из-за чего его срок службы быстро подходит к концу.

Что представляют собой поршни из Китая?

В большинстве случаев можно встретить недорогие некачественные поршни Китайского производства. Они имеют заусенцы, сразу бросается в глаза кривая заливка детали, помимо этого они могут не соответствовать размерам и иметь весьма неравномерную структуру алюминия

Очень важно выбирать поршень из качественного материала, который не будет деформироваться в процессе использования. Купить качественные поршневые, для китайского скутера, предлагает наш магазин

У нас вы можете купить действительно качественный товар для вашего транспорта и оценить работоспособность устройства с более профессиональными деталями. Не покупайте дешевые поршневые, вы должны понимать, что некачественно выполненная деталь может заклинить прямо на дороге и привести к аварии или же просто быстро выйти из строя. Не создавайте себе лишних проблем и не рискуйте жизнью. В нашем магазине самые доступные цены на детали такого уровня.

Результат

Мы исследовали основные причины и неисправности бензопилы Stihl ms 180, требующие замены CPG. Но, как правило, в каждом случае причины могут пересекаться, и для правильного ремонта требуется комплексный подход к решению проблемы. Установка нового поршня на шесте не всегда означает решение проблемы. Обязательно устраните причину неисправности, и инструмент прослужит долго без проблем и необходимости ремонта.

Что Можно Придумать Вместо Лески На Триммер… Как правильно поменять леску в триммере Для срезания небольших кустарников и стрижки травы используют триммер. Он простой в обслуживании и управлении, имеет небольшой вес, поэтому с ним легко справятся даже хр…

Триммер Не Заводится Свеча Мокрая Искра Есть… Почему не заводится триммер бензиновый? Причины и их устранение В последнее время бензиновый триммер приобрел статус одного из основных инструментов в арсенале дачников. И это неудивительно, ведь моторизированн…

Бензин В Триммер Как Готовить Смесь… Как развести бензин с маслом для триммера? Технические условия на триммер содержат ссылки на рекомендуемые ГСМ. При этом октановое число марки бензина указывается конкретное, а вот в части масел идёт пространно…

независимый ремонт бензопилы

возможно, если вы будете следовать инструкциям

Частный домовладелец должен иметь в своем хозяйстве бензопилу. незаменимая вещь в домашнем хозяйстве, если вам нужно рубить дрова, обрезать сухие ветки на садовых деревьях или даже целое дерево.

Похожие сообщения

В последние годы Stihl является лидером на рынке садовых технологий. Компании бензопилы имеют доступную цену в районе 7000-8000 рублей и высокое качество по такой цене. Именно поэтому их приветствовали не только жители частного сектора, но и лесозаготовители и коммунальные предприятия для улучшения земель. К сожалению, даже качественное оборудование со временем развивается и требует замены отдельных компонентов. Ремонт бензопилы часто приходится выполнять самостоятельно, так как поломки обычно начинаются после гарантийного периода.

Источник статьи: https://geoklad.ru/pilim/kak-ustanovit-kolca-na-porshen-benzopily.html

Как установить резак для бензопилы

После установки цепи ее следует правильно затянуть и проверить степень натяжки. Среди особенностей этого момента отметим следующее:

• Слишком сильная натяжка становится причиной чрезмерной нагрузки, поэтому изделие может лопнуть.
• Недостаточная натяжка приводит к износу цепи и многим другим проблемам.

READ Какое Масло Использовать Для Смазки Цепи Бензопилы

В целом можно сказать, что с фиксацией неизношенного изделия проблем практически не возникает.

Как правильно поставить цепь на бензопилу: направление

При рассмотрении того, как правильно поставить цепь на бензопилу отметим тот момент, что современный вариант исполнения инструмента имеет специальное установочное колесо. За счет него существенно упрощается процедура. Среди ее особенностей отметим следующие моменты:

• Рассматривая то, как правильно одеть цепь на бензопилу отметим, что для начала следует подготовить ровную поверхность. За счет этого можно исключить вероятность повреждения инструмента. После этого отдельно выкладывается основная часть инструмента, шина и цепь.
• Следующий шаг заключается в снятии защиты, которая предназначена для защиты звездочки. В большинстве случаев она фиксируется при помощи обычной барашковой гайки.
• На шине натяжная звездочка поворачивается вправо до упора. Именно в этом положении проводится установка инструмента.
• Далее цепь постепенно накладывается на фиксирующий элемент. Довольно распространенным вопросом можно назвать то, ставят какой стороной этот элемент. Установка начинается с вершины, цепь поворачивается так, чтобы шина была поверх. Выполнять подобные операции следует исключительно в толстых перчатках, которые могут выдержать воздействие режущей кромки. Резец на торцевой поверхности должен быть расположен вперед.
• Оба элемента надеваются на звездочку.
• Следующий шаг заключается в обратном креплении крышки цепной звездочки. При этом важно следить за тем, чтобы штыри совпадали с отверстиями. Неправильная фиксация может стать причиной дребезжания или возникновения других проблем.
• Нужно следить за тем, чтобы направляющие попадали в специальный желоб.
• Проверяется визуально состояние цепи после ее фиксации.

Следующий шаг заключается в непосредственной проверке того, не было ли перетянута цепь. Для этого следует отпустить цепной тормоз и провести ее оттягивание по косильной лески движения. Проверка проводится исключительно в специальных перчатках.

В целом можно сказать, что рассматриваемая процедура достаточно проста в исполнении и для ее проведения не требуются специальные инструменты. Однако, обслуживание не всех бензопил так просто, как указано выше.

Использование

Если поршень запитать сигналом красного камня, то выдвинется его деревянная головка, которая попытается выдвинуть стоящие впереди блоки (если они передвигаемые и их не более 12). Выдвижение длится около полутора тактов красного камня (0,15 секунд) и сопровождается звуком, слышным на расстоянии 15 блоков от поршня по любой оси. При этом, если на пути стоят сущности, то, если на их пути не будет блоков, они также будет передвинуты (причём если передвигаемый блок является блоком слизи, то сущности будут отброшены), иначе головка или блок пройдёт через них; в случае блока сущности могут быть задушены блоком, если он цельный.

При выключении поршня головка выдвинется обратно. Причём если это липкий поршень, то головка попытается передвинуть с собой блок, «приклеенный» к ней. Эффект прилипания происходит только при передвижении головки, поэтому падающие блоки после перемещения всё равно упадут, если под ними есть свободное пространство; также блок, который передвигался липким поршнем, может быть сдвинут другим поршнем без каких-либо осложнений. Кроме того, если у липкого поршня обрывается питание до

того, как он успеетвытолкнуть

блок, то поршень «отклеивается» от блока, который остаётся на своём новом месте. Если же ничего такойпоршень не вытолкнул и питание всё равно преждевременно отключается, то тот блок, который суждено было потянуть ему за собой, будет сдвинут как обычно (правда несколько быстрее).

Что понадобится для замены?

Для подобной процедуры стоит подготовить набор гаечных ключей, трещотку с торцевыми головками, динамометрический ключ, съемник для поршневых колец и сам набор колец.

Вам будет интересно:Шины Mishlene: история бренда, популярные модели

Инструмент для монтажа/демонтажа поршневых колец отличается простой конструкцией и доступной ценой. Без этого приспособления процесс замены может превратиться в практически невыполнимую задачу. Конечно, раньше автолюбители обходились парой отверток. Но лучше, чтобы подобный инструмент был, иначе без него можно повредить кольца либо поверхность поршня. Тем более что он есть всегда в наличии в автомагазинах.

Разборка

Прежде чем разбирать двигатель, его необходимо снять. Снятие двигателя ВАЗ 2107 займет около пары часов. Затем следуем по порядку, нам надо снять остальное оборудование, которое еще осталось после снятия. Здесь, надо сказать, кроме распределителя зажигания, ничего откручивать не придется. Так, теперь перед нами остался один двигатель ВАЗ 2107. Теперь с него необходимо снять крышку клапанов, для чего откручиваем гайки по периметру. ВАЖНО! Шайбы имеют специфическую форму, поэтому их надо сохранить, если же потом не хочется покупать их в автомагазине, хотя это и не проблема. Теперь надо снять головку цилиндров. Загвостка в том, что болты ее крепления спрятаны под корпусом распределительного вала, поэтому расслабляем натяжение цепи, откручиваем шестерню привода газораспределительного механизма, а затем снимаем корпус распределительного вала, предварительно открутив его крепежные шпильки. Далее идет очередь крепежных болтов самой головки. Здесь надо быть осторожным, чтобы не повредить ее, все-таки алюминий.

Почему бензопила Штиль не заводится после замены поршневой

В случае, если пила не запускается после замены поршневой, необходимо проверить подачу топлива в камеру, а также провести диагностику системы зажигания. Очень часто при установке рычага управления на бензопилу, мастера забывают подсоединить провода, идущие от катушки зажигания, в результате чего искра пропадает и пила не заводится.

Также проблема может скрываться в пережатом шланге топливной подачи или в том случае если он вообще не подсоединен. Причин конечно может быть множество, но стоит помнить, что в том случае если все работы по замене поршневой проведены правильно, инструмент должен без каких-либо проблем запустится и нормально работать.

Напряжение цепи

Провести натяжку можно при применении двух методов: быстрого и фронтального. Если применяется стрейч, то установка цепи на бензопилу проводится следующим образом:

• Откручиваются гайки.
• Шина удерживается и приподнимается с краю.
• Есть специальный болт, который применяется для натяжения цепи.
• Шина приподнимается для исключения вероятности провисания полотна.

Выполнить подобную работу достаточно просто, требуется для этого небольшой набор инструментов.

Быстрый метод предусматривает поднятие ручки гайки крыла и ее ослабление, винт поворачивается по часовой стрелке, после чего гайка крыла также затягивается, и ручка отпускается.

Натяжения цепи по часовой стрелке проводят в случае, когда нет много свободного времени. Винт цепи фиксируется надежно для исключения вероятности возникновения дребезжания на момент работы.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Почему бензопила Штиль не заводится после замены поршневой

В случае, если пила не запускается после замены поршневой, необходимо проверить подачу топлива в камеру, а также провести диагностику системы зажигания. Очень часто при установке рычага управления на бензопилу, мастера забывают подсоединить провода, идущие от катушки зажигания, в результате чего искра пропадает и пила не заводится.

Также проблема может скрываться в пережатом шланге топливной подачи или в том случае если он вообще не подсоединен. Причин конечно может быть множество, но стоит помнить, что в том случае если все работы по замене поршневой проведены правильно, инструмент должен без каких-либо проблем запустится и нормально работать.

Распространенные поломки пилы Partner: диагностика в домашних условиях

Бензиновую пилу Partner нельзя назвать ненадежной. У многих пользователей она без проблем работает зимой и летом, на протяжении многих лет. Но другие жалуются на одни и те же типичные неполадки:

1. Бензопила не заводится.
2. Бензопила заводится, но глохнет.
3. Топливо не попадает в цилиндр.

Все эти проблемы имеют внутренние причины в деталях и узлах инструмента. Значит, чтобы добраться до сути и устранить поломку, придется разбирать электропилу. Это не так сложно, как может показаться, потому что производители всегда учитывают такую возможность.

Для самостоятельной диагностики неисправностей в домашних условиях нужно понимать, что распространенные проблемы бензопилы в подавляющем большинстве случаев вызваны одними и теми же причинами. Поэтому уже по симптомам вы можете предположить, где находится источник неполадки.

Например, если бензопила не заводится, то причина, скорее всего, кроется в системе зажигания, а именно в свече. Если в цилиндр просачивается воздух, значит, нужно искать дефект в топливной системе. Загрязненный фильтр заставляет двигатель глохнуть и дымить, и так далее. Давайте рассмотрим эти случаи подробно, чтобы вы чувствовали себя уверенно во время самостоятельного ремонта бензопилы Партнер.

Как поставить поршень в цилиндр

Руководство по установке поршня и шатуна, проверка его размеров

Схема установки поршня и шатуна
Все посадочные и рабочие поверхности необходимо смазать перед установкой.
1 — Болты заменить, смазать моторным маслом резьбу и поверхность прилегания 60 Нм +90°
2 — Крышка шатуна пометить для повторной установки, пометить краской принадлежность к цилиндру,
3 — Вкладыши подшипника, следить за прочной посадкой стопорных выступов, заменять после каждого снятия, для обработанных шатунных шеек коленвала имеются ремонтные вкладыши: → Электронный каталог запчастей
4 — Шатун, заменять только весь комплект, пометить краской принадлежность к цилиндру, осевой зазор на шатунную пару: в новом состоянии 0,20 … 0,27 мм, предельный допуск осевого зазора: 0,30 мм, проверка радиального зазора
5 — Поршневой палец
6 — Стопорное кольцо 2 шт.
7 — Поршень
8 — Поршневые кольца, Измерить тепловой зазор, снимать и устанавливать с помощью клещей для поршневых колец, монтажное положение: при установке маркировка „TOP“, или сторона с надписью должна быть обращена к днищу поршня, разместить замки со смещением на 120°.

Монтажное положение поршня
Осторожно!
Опасность разрушения покрытия днища поршня.
Для правильной установки уже работавших поршней отметить соответствие поршня цилиндру на днище поршня, для этого использовать краску. Не наносить насечки кернером или аналогичными инструментами на днище поршня.
Монтажное положение:
Стрелки на днищах поршней обращены в сторону ременных шкивов.
Большие выемки под клапаны -1- обращены к центру двигателя A13-10314

Пометить шатуны
Если Шатун заменять то только в сборе.
– Промаркировать краской для обратной сборки шатуны и крышки нижних головок шатунов для обозначения их соответствия друг друга и цилиндру -стрелка- A13-10178

Монтажное положения шатуна
Выступы -стрелки- на отшлифованных поверхностях пар шатунов „1 и 2“, „3 и 4“, „5 и 6“, а также „7 и 8“ должны быть обращены друг к другу. A13-10179

Масляная форсунка охлаждения поршня
1 — Масляная форсунка
2 — Вставить болты с резьбовым лаком и затянуть моментом 9 Нм; резьбовой лак
Указание
Запрещается деформировать жиклеры поршня.
Деформированные жиклеры поршней заменить.

Проверка поршней и диаметра цилиндров

– Измерить с помощью микрометра для наружных измерений 75 … 100 мм примерно в 15 мм от нижнего края, под прямым углом к оси поршневого пальца. Максимально допустимое отклонение от номинального размера: 0.03 мм.
Для установленного блока цилиндров требуется подобрать соответствующие поршни. V13-0862

Размеры поршеня Ø мм
Номинальный размер стадии производства I 84,490 1)
Номинальный размер стадии производства II 84,590 1)
1) в размерах учитывается напыление (толщина 0,01 мм). Покрытие изнашивается.
Измерение внутреннего диаметра цилиндра
– При помощи нутромера -VAS 6078- провести замеры перекрестно в трех местах в поперечном направлении -A- и продольном направлении -B-.
Максимально допустимое отклонение от номинального размера: 0.08 мм. V13-0280
Диаметр цилиндра Ø мм
Номинальный размер стадии производства I 84,510 ± 0,005
Номинальный размер стадии производства II 84,610 ± 0,005

Измерить зазор замка поршневого кольца
– Установить поршневое кольцо сверху, под прямым углом к стенке цилиндра, и вставить его до нижнего отверстия цилиндра, на расстоянии около 15 мм от его края.
– Для этого использовать поршень без колец. V13-0016

Поршневое кольцо новое мм Предельный допуск мм
1. компрессионное кольцо 0,20 … 0,35 0,80
2. компрессионное кольцо 0,20 … 0,40 0,80
Маслосъемное кольцо 0,20 … 0,40 0,80

Измерить разность высоты поршневых колец
– Перед проверкой очистить кольцевую канавку поршня V13-0462

Поршневое кольцо новое мм Предельный допуск мм
1. компрессионное кольцо 0,035 … 0,085 0,200
2. компрессионное кольцо 0,005 … 0,045 0,150
Маслосъемное кольцо 0,010 … 0,050 0,200

Проверка радиального зазора шатунов

Порядок работ
– Снять крышки шатунов.
– Очистить крышки подшипников и коренные шейки.
– Положить измерительную полоску Plastigage в соответствии с шириной подшипника на цапфу и во вкладыши подшипников.
– Установить крышки шатунов и затянуть моментом 60 Нм без доворота. Коленвал не проворачивать.
– Снова снять крышки шатунов.
– Сравнить ширину полоски Plastigage со шкалой:
Радиальный зазор:
нового: 0.020 … 0.069 мм.
Предельно допустимая величина: 0.120 мм.
Заменить болты шатуна.

Установка поршня в цилиндр

Что следует учитывать при установке поршня в отверстие цилиндра? Что делать, если поршень не вставляется в цилиндр? Можно ли использовать молоток? И почему обязательно следует проверить оправку? Ответы вы найдете здесь.

• Тщательно очистите уплотнительную поверхность блока цилиндров от фрагментов уплотнительных прокладок, если она не была подвергнута обработке во время ремонта двигателя.
• Тщательно удалите из резьбовых отверстий загрязнения, масло и охлаждающую жидкость, если она в них имеется.
• Выполните все работы по очистке до того, как поршни будут устанавливаться в цилиндры.
• Смажьте все поверхности поршня свежим моторным маслом, в том числе поршневой палец и шатунный подшипник.
• Учтите направление установки поршня (установочные маркировки на днище поршня, клапанные карманы).
• Очистите отверстие цилиндра ветошью и также смажьте его моторным маслом.
• Проверьте вашу оправку для поршневых колец на отсутствие повреждений и вмятин. Если таковые имеются, замените инструмент.
• При установке поршня следите за тем, чтобы оправка или коническая монтажная гильза ровно прилегали к уплотнительной поверхности головки блока цилиндров.
• Не устанавливайте поршни в цилиндры двигателя без использования соответствующего монтажного инструмента (опасность получения травмы, риск повреждения колец).

• При установке поршня не допускается применение значительной силы. Если поршень не заходит в цилиндр, необходимо обязательно проверить оправку. Не располагайте место открытия ленты оправки таким образом, чтобы оно совпадало со стыковыми концами колец.
• Если для монтажа используется рукоятка молотка, то на днище поршня может воздействовать только собственная масса молотка. Ни в коем случае не пользуйтесь молотком, чтобы с силой вогнать им поршень в цилиндр. Даже если поршневые кольца не сломаются от этого прямо в процессе установки поршня, они всё равно могут деформироваться, что не позволит им выполнять свои функции надлежащим образом во время работы двигателя.
• Установка поршня в цилиндр с применением силы может привести к повреждению не только поршневых колец, но и самого поршня. Это в особенной степени относится к поршням бензиновых двигателей, у которых жаровые пояса или перемычки между кольцами, как правило, очень тонкие и легко разрушаются под воздействием ударов. В результате, уже после непродолжительной эксплуатации, происходит потеря мощности и возникает необходимость проведения дорогостоящего ремонта.
• После установки поршней следите за тем, чтобы в цилиндры не попали песок и загрязнения. При необходимости накройте отверстия цилиндров чистой ветошью или заполните ей отверстия цилиндров, чтобы не допустить попадания в них загрязнений. Особенно это касается тех случаев, когда работы выполняются в пыльной среде и/или под открытым небом.

Рис. 1. Слишком большая фаска по краю цилиндра: при монтаже поршневое кольцо зажимается между лентой монтажной оправки и цилиндром, блокируя поршень.

Рис. 2. Фаска небольшого размера по краю цилиндра: поршневое кольцо скользит вдоль зазора. xx

Как правильно установить поршень в цилиндр – Как ставить поршни?

Как вставить поршень с кольцами в цилиндр без оправки

Правильно установить поршень цилиндр. Как правильно установить. pravilnodelat.ru

» Как правильно установить

Как ставить поршни?

Установка поршня в двигатель требует внимания и определённых технических знаний. Неверная установка может привести к разрушению двигателя. В статье написано как ставить поршни на двигатель автомобиля марки ВАЗ, поскольку их устройство максимально простое и обслуживать их может каждый самостоятельно.

Сборка поршневой группы

1. Перед началом работ рекомендуется предварительно нагреть поршень до температуры +240 градусов, но при отсутствии такой возможности, можно и на холодную вставить поршневый палец.
2. Перед соединением тщательно протереть отверстие шатуна, поршня, и поршневого пальца от пыли ветошью.
3. Далее, стоит смазать отверстия и поршневой палец машинным маслом.
4. Поршень и шатун важно правильно установить по отношению друг к другу. Какой стороной ставить поршень, подскажут условные обозначения. Поршень может иметь специальные выемки для клапанов или стрелку на внутренней поверхности поршня, которая должна смотреть вперёд по направлению движения машины. На шатуне имеются специальные наплавки в виде буквенных обозначений, которые также должны смотреть вперёд по направлению движения.
5. Соединить поршень с шатуном при помощи соединительного пальца. Совместите отверстия поршня с отверстием на шатуне и вставляйте поршневой палец. Поршневой палец не должен входить в отверстие свободно. Нужно будет приложить определённое усилие путём лёгкого постукивания молотком по торцевой части пальца. Нельзя стучать непосредственно по пальцу, это может привести к образованию заусенец. Чтобы этого не произошло, используйте деревянную накладку для забивания пальца. При вбивании пальца, поршень не должен лежать на твёрдой или металлической поверхности, желательно подстелить мягкую ветошь или деревянный брус.
6. После того как палец вошел, нужно закрепить его стопорными кольцами в специальных канавках поршня.

Установка поршневых колец

1. Перед тем как ставить кольца на поршень, стоит убедиться, что поршневые канавки чистые, при необходимости протрите их чистой ветошью.
2. Кольца устанавливаются сверху вниз, то есть первым ставят самое нижнее маслосъемное кольцо, затем компрессионные.
3. При установке маслосъемного кольца нужно проследить, чтобы замки самого кольца и внутренней пружины находились по разные стороны поршня.
4. Если на кольцах есть буквенные обозначения, расположите кольца размеченной стороной вверх. Для облегчения установки поршень можно смазать машинным маслом. Компрессионные кольца могут иметь разную ширину в соответствии с шириной канала на поршне.
5. После установки всех компрессионных колец на поршень, стоит убедиться, что кольца спокойно вращаются в канавках, без заклиниваний и задиров.

Установка поршня в блок цилиндров

1. Перед установкой поршня в цилиндр необходимо тщательно протереть ветошью шатунные шейки коленчатого вала, втулку цилиндров и провернуть коленчатый вал таким образом, чтобы шейка вставляемого поршня находилась в положении нижней мертвой точки (НМТ).
2. Вставьте вкладыш в нижнюю головку шатуна таким образом, чтобы направляющий усик на вкладыше точно вошел в специальную проточку на головке шатуна.
3. Смажьте вкладыш машинным маслом, оденьте на поршень специальную направляющую оправку для сжимания колец и опустите шатун в цилиндр. Как правильно ставить поршень в цилиндр в соответствии с указателями написано выше. Если направляющей оправки нет, то сжимать каждое колечко придется вручную, постепенно проталкивая поршень в цилиндр.
4. После того как поршень зашел в цилиндр, следует аккуратно установить нижнюю головку шатуна на шейку коленчатого вала. Вставляем в нижнюю крышку шатуна вкладыш так, чтобы направляющий усик на вкладыше точно вошел в специальную проточку на крышке шатуна и смазываем вкладыш машинным маслом.

Покупая поршень, следует внимательно осмотреть его комплектацию, так как кольцо может не входить в комплект. Такое практикуют много производителей. Все из-за того, что есть не один мотор, который имеет уйму модификаций, поэтому при покупке товаров поршневой группы, необходимо заранее сопоставить их ширину и высоту с соответственными характеристиками канавок поршней.

Зазор, находящийся между канавкой и торцами намного легче определить, если поместить кольцо в эту же канавку и применить набор щупов. Он должен быть не больше одной десятой миллиметра и не менее 0,05 мм. В ином случае это будет означать, что-либо кольцо, либо канавка, не подходят по размерам. Зазор их замков также следует обязательно проверить. Чтобы это сделать, такие детали поршневой группы следует по очереди припасовать к цилиндру в верхней его части, а потом, при помощи щупов, замерять сам зазор, который не должен превышать 0,6 мм, но и не должен быть меньше 0,4 мм.

Рис. Установочные метки на поршне и шатуне. (А и 2)

Устанавливают поршни с шатунами в цилиндры двигателя в обратной последовательности. При этом необходимо:

1. Перед установкой в цилиндр собранного комплекта поршень — шатун смазать маслом для двигателя поршневые кольца, юбку поршня и поршневой палец.
2. Развернуть поршневые кольца в канавках поршня так, чтобы замки соседних колец отстояли друг от друга на 180°.

ПРЕДУПРЕЖДЕНИЕ

Перед удалением из цилиндра поршня в сборе с шатуном или перед установкой этого комплекта необходимо проверить, нет ли заусенцев на теле шатуна под головками шатунных болтов. Во избежание повреждения зеркала цилиндров (образования царапин) заусенцы следует удалить напильником.

Нужно иметь в виду, что повредить зеркало цилиндров может также и выступающая за габариты тела шатуна головка шатунного болта. Поэтому при разборочно-сборочных работах нужно обращать внимание на правильность положения головки шатунного болта.

Фотоотчет: Установка поршневой на двухтакный двигатель скутера

Учится ставить новую поршневую, мы сегодня будем на самый обычный китайский двухтактный скутер Forsage с двигателем 1E43QMB. Скутеры, оснащаемые этим двигателем, встречаются на наших дорогах все реже и реже, в силу своей древней и крайне неудачной конструкции, которая в современных реалиях не выдерживает даже малейшей критики…

Пару слов о выборе поршневой группы: Поршневая (43мм 65CC) которая представлена на фото ниже — просто отвратительного качества, поэтому покупать ее, и тем более ставить на скутер — советовать нет смысла. Лучше уж 12оо руб которая она стоит — пропить в первом попавшемся «кабаке», чем отдавать их за это фуфло.

Если есть возможность, то стоит поискать поршневую производителя представленного ниже (41мм 50CC), она хоть и меньшего объема, зато, качество намного превосходит первый образец, да и цена у нее ощутимо ниже.

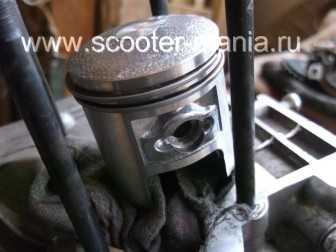

Работы по вживлению нашей поршневой, всегда следует начинать с правильной установки поршневых колец, и только потом переходить к другим «делам».

Берем из комплекта, одно стопорное кольцо и вставляем его в любую канавку поршня (устанавливать стопорные кольца удобнее всего круглогубцами).

Стопорное кольцо должно лежать в канавке плотно, равномерно прилегая по всей окружности, и в тоже время свободно в ней вращаться.

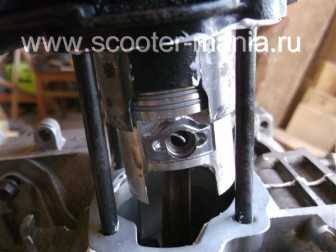

Смазываем посадочные отверстия под поршневой палец моторным маслом, желательно для 2Т двигателей, подробнее о моторных маслах, читайте в статье: Моторное масло для скутера

Смазку подобного рода деталей, лучше всего производить с помощью обычного медицинского шприца, таким образом удается обезопасить детали двигателя от попадания на их поверхность грязи, плюс ко всему: иглой шприца очень удобно растирать масло по поверхности деталей.

После нанесения масла, разотрите его равномерно по поверхности деталей.

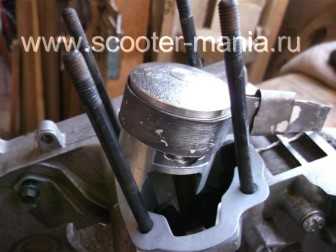

Берем из комплекта поршневой палец, и вставляем его так, чтобы он немного вышел из посадочного отверстия внутрь поршня.

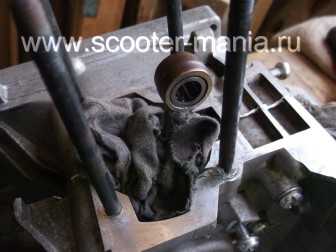

Смазываем верхнею головку шатуна, во избежании попадания посторонних предметов в картер — закрываем тряпкой кривошипную камеру и вставляем в верхнею головку шатуна сепаратор.

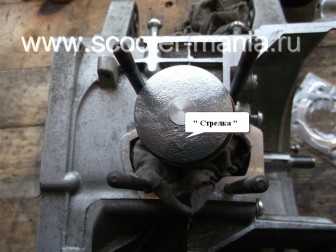

Ориентируем поршень «стрелкой» на днище к выпускному окну цилиндра (выхлоп), одеваем его на шатун, вставляем выдвинутый ранее поршневой палец в сепаратор и заталкиваем поршневой палец до упора (входить поршневой палец должен от усилия руки).

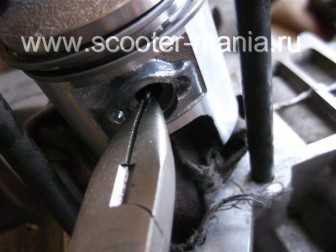

Вставляем второе стопорное кольцо.

Устанавливаем новую прокладку.Перед установкой прокладки осмотрите плоскость, если на ней есть повреждения устраните их с помощью герметика.

Смазываем маслом кольца, старайтесь не накапать на прокладку.

Во избежании поломок и деформации поршневых колец, во время установки поршня в цилиндр двигателя — делаем из полоски жести хомут и сжимаем им кольца.

При сжатии хомутом колец, внимательно смотрите, чтобы замки колец были строго по центру стопорных штифтов в канавках поршня. После сжатия колец, покрутите немного хомут вправо — влево, кольца при этом не должны вращаться вместе с хомутом.

Фиксируем хомут при помощи скобы согнутой из такой же полоски жести.

При помощи шприца, наносим масло на поверхность цилиндра и размазываем его равномерно по всей поверхности.

После смазки зеркала цилиндра, обезжириваем плоскость картера и цилиндра и устанавливаем новую прокладку, при необходимости прокладку садим на герметик.

Одевать цилиндр на поршень, следует очень аккуратно, без чрезмерных усилий, внимательно следите, чтобы поршень заходил в цилиндр ровно без перекосов.

После того, как кольца полностью зашли в цилиндр — можно снимать хомут.

Заталкиваем цилиндр до упора.

Цилиндр должен зайти на свое место — легко при помощи усилия рук, если у вас цилиндр не «идет» на место, значит скорей всего вы неправильно поставили кольца: стопорный штифт попал под кольцо или под кольца попала грязь, — снимите цилиндр и повторите все заново.

После установки цилиндра на место, придерживая рукой цилиндр прокрутите коленчатый вал, он должен вращаться легко без чрезмерных усилий.

Опустите поршень вниз и шприцем налейте немного моторного масла в цилиндр.

Обезжирьте плоскость разъема цилиндра, головки — установите новую прокладку.

Установите головку цилиндра на место правильно ее ориентируя.

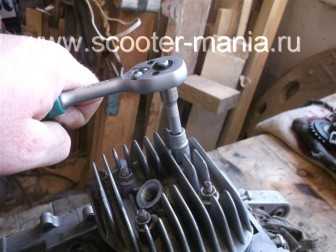

Накручиваем шайбы и гайки на шпильки.

Затягивать гайки нужно равномерно крест — накрест: сначала немного затяните гайки — соблюдая очередность, потом подтяните еще раз, потом еще раз и так постепенно увеличивая усилие затяните их окончательно.

После окончательной установки, во избежание попадания посторонних предметов в камеру сгорания двигателя — установите свечу зажигания и куском тряпки закройте выпускное отверстие в цилиндре. Ах да, не забудьте как следует обкатать вашу новую поршневую, а то…

Как правильно вставить поршень цилиндр

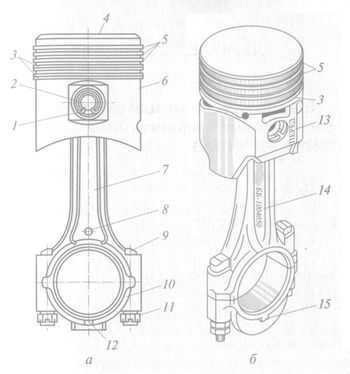

Поршни с шатунами

На днище поршня нанесено обозначение группы поршня по диаметру юбки, на передней части поршня — ремонтной группы и ремонтного размера поршня. Для облегчения индивидуального подбора поршней к цилиндрам каждый из размеров ремонтной группы подразделяют на размерные группы, в которых размеры поршней по диаметру юбки следуют через 0,01 мм. Все операции подбора поршней по цилиндрам необходимо проводить при температуре окружающей среды 17… 23 °С.

Для облегчения индивидуального подбора поршневых пальцев поршни по диаметру отверстия под поршневой палец подразделяют на четыре размерные группы. Маркировку размерной группы по диаметру отверстий под поршневой палец осуществляют нанесением краски на бобышку поршня.

При замене поршней без замены гильзы цилиндров верхнюю кромку (буртик) гильзы, которая образовалась в результате износа гильзы под верхним поршневым кольцом, целесообразно обработать шабером или мелкозернистым шлифовальным кругом, установленным на пневматической или электрической дрели.

Поршни к цилиндрам следует подбирать так, чтобы зазор между стенкой цилиндров и юбкой поршня был 0,03…0,05 мм. Зазор определяется лентой-щупом толщиной 0,08 мм, шириной 10… 13 мм и длиной не менее 200 мм. Ленту-щуп протягивают через зазор между поршнем и цилиндром при неподвижном поршне с усилием 25… 45 Н, При этом поршень должен быть обращен днищем вниз, а лента-щуп должна находиться в плоскости, перпендикулярной оси отверстия под поршневой палец. Подбор поршней можно проводить не выпрессовывая гильзы из блока или после их выпрессовки. После подбора поршней к гильзам цилиндров необходимо на днищах поршней выбить порядковые номера цилиндров.

Посадку пальца в бобышках поршня выполняют с натягом 0,0025… 0,0075 мм. Допуск цилиндричности пальца равен 0,00125 мм в радиусном выражении. Стопорные кольца поршневого пальца следует устанавливать в канавках поршня с некоторым натягом, т.е. они не должны проворачиваться от усилия руки. Кольца, потерявшие упругость, следует заменить.

Нижнюю головку шатуна обрабатывают в сборе с крышкой, поэтому при разборке, контроле и сборке следует сохранять комплектность шатуна и крышки шатуна. Крышки шатунов центрируют по шлифованным поверхностям шатунных болтов. Ремонт верхней головки шатуна обычно заключается в выпрессовывании, запрессовывании и растачивании втулки. Усилие запрессовки втулки должно быть не менее 7 000 Н, При ремонте верхней головки шатуна размеры под втулку и палец должны соответствовать размерам, рекомендованным заводом-изготовителем. Для подбора пары поршневой палец — шатун размеры верхней головки шатуна (диаметр от-верстия под втулку) подразделяют на размерные группы, которые отличаются друг от друга на 0,0025 мм.

Рис. Подбор поршня к гильзе с помощью ленты-щупа:
а — гильза запрессована в блок цилиндров; б — гильза выпрессована из блока цилиндров

Сборка шатунно-поршневой группы

Для сборки шатуна с поршнем нужно подобрать поршневой палец к втулкам верхней головки шатуна и бобышкам поршня. Для соединения с шатуном поршень нагревают в масле или в электронагревательном приборе до температуры 55 °С. При этом палец в отверстие бобышки нагретого поршня должен входить плавно от усилия большого пальца правой руки. В таком соединении после охлаждения поршня появляется необходимый натяг 0,0025 …0,0075 мм.

Затем нужно сверить порядковые номера поршней и шатунов. Шатун закрепляют в тисках, устанавливают поршень, их соединение фиксируют пальцем. Поршень при сборке с шатуном должен быть установлен так, чтобы метка на днище поршня была направлена к передней части двигателя. Бобышка, выштампованная на шатуне для левой группы цилиндров, также должна быть направлена к передней части двигателя, т.е. в одну сторону с меткой на поршне. Для правой группы цилиндров при сборке поршня с шатуном бобышка шатуна должна быть направлена к задней части двигателя, а метка на днище поршня — к передней части.

После соединения и проверки шатунно-поршневой группы следует закрепить стопорными кольцами палец в бобышках поршня, затем тщательно протереть подобранные по канавкам и подогнанные к цилиндрам поршневые кольца и установить их на поршни с помощью специального приспособления. Поршни в сборе с шатуном необходимо проверить по массе. Детали комплекта, установленного на одном двигателе, не должны отличаться по массе более чем на 12 г, т.е. шатуны должны соответствовать по массе одной группе. Для установки поршней с шатунами в цилиндры блока нужно выполнить следующие операции:

• повернуть блок двигателя, установить его на стенде вертикально, передней частью вверх;
• последовательно, один за другим брать поршни с шатунами в сборе;
• тщательно протереть салфеткой постель под вкладыши в нижней головке шатуна;
• отвернуть гайки и снять крышку шатуна;
• установить шатун с поршнем.

При этом рекомендуется надеть на шатунные болты специальные колпачки из латуни или меди, предохраняющие зеркало гильзы цилиндров от повреждений.

Затем необходимо проверить и продуть отверстие в нижней головке шатуна, служащее для разбрызгивания масла на стенки цилиндра, вставить вкладыши в ш

Как поставить правильно поршень

Как правильно ставить поршень на бензопилу. Как правильно ставить. pravilno-sdelat.ru

Документов, удовлетворяющих Вашему запросу: 9 [показано 5]

Все мои попытки узнать, что это за модель и в каких годах она выпускалась, закончились — безрезультатно (буду Вам ОЧЕНЬ признателен, если Вы мне хоть чем то посодействуете в этом вопросе). Однако ориентировочно могу предположить, что это где-то 60-70-е года прошлого века. На бензопиле применено КОНТАКТНОЕ зажигание от фирмы BOSCH.

На картере выбит номер — 21554. Что это за номер — для меня Загадка .

С левой стороны пилы есть заводской шильдик.

Что за информация на нем указана для меня также — темный лес :-))).

Бензопила была мною частично разобрана (для чистки и оценки состояния деталей). Так же мною был заменен наконечник свечи зажигания (весь был в трещинах) и установлен выключатель зажигания (отсутствовал на момент приобретения пилы). Детали эти, как Вы понимаете, не оригинальные :-))). И еще один минус это — отсутствует крышка масляного резервуара. (Всё указано стрелками на фотографии).

Привод воздушной заслонки карбюратора..

На пиле стоит цепь — TAKASAGO (ни разу о таких не слышал, но об этом свидетельствует надпись на режущем зубе).

Длина шины — 620 мм.

Ну и на последок коротенькое видео: пила нормально запускается, хорошо отзывается на нажатие клавиши управления дросселем.

Бензопила DOLMAR. Месяца три-четыре назад в моих руках оказался вот этот экземпляр бензопилы Dolmar.

Разборка — сборка бензопилы STIHL MS180. Степень соответствия запросу: 21,43% Фрагменты текста поста. Разборка — сборка бензопилы STIHL MS180. Разборка бензопилы STIHL MS180. Сборка бензопилы STIHL MS180.

Бензопила PARTNER 352.

Замена поршневой группы в бензопиле или триммере

Ремонт такого уровня должен быть всегда взвешенным. В таких небольших двигателях, работающих на повышенных оборотах, замена одного поршня, который прогорел или заклинил, даёт не долгий результат и при необходимости надо менять всю поршневую группу. Поэтому необходимо продумать, пользоваться ли этой пилой дальше или приобрести новую пилу.

Если это профессиональная модель, то такой ремонт стоит проводить, но если это старая бытовая модель типа Husqvarna 40 и она проработала больше десяти или двенадцати лет, её ремонтировать невыгодно. Потому как её ремонт обойдётся, столько — же, как и приобретение новой пилы, пускай не Husqvarna, но на PARTNER P350XT CHROME, стоимостью в 165 $ точно хватит. Причём продаёт такие пилы фирма Husqvarna, поскольку PARTNER, является её дочерней фирмой.

Но если Вы все-таки решили ремонтировать бензопилу или триммер, то вам необходимы оригинальные запчасти, которые стоят не дёшево. При правильной эксплуатации двигателя первый ремонт может наступить не скоро и заменить придётся только поршневое кольцо или кольца, в зависимости от модели. Но если пилу заклинило, то менять необходимо всю поршневую группу – цилиндр, поршень и кольца.

Надо заметить, что бензопилы Хускварна 136/141 имеют приблизительно ресурс 500-600 моточасов, Хускварна 340/350 — 1000-1200 моточасов, профессиональные бензопилы не менее 2000-2500 моточасов, при условии строгого соблюдения инструкции по эксплуатации. На самом деле опираться на эти цифры нельзя, так как реальный ресурс может значительно отличаться как в большую, так и в меньшую сторону. Но примерно можно сказать что полупрофессиональные пилы работают в 3-4 раза дольше любительских, а профессиональные до 10 раз и более.

Конечно, ничего нет вечного, но одно дело если вы меняете поршневую группу, после долгих лет эксплуатации и она отработав свои моточасы, полностью себя окупила, а другое дело, что эту пилу заправили например одним бензином, без масла, и её заклинило. Такую пилу приходится ремонтировать, так как все остальные детали нормальные.

Многие фирмы специально завышают стоимость запасных частей, чтобы покупались новые модели. На бензопилы и триммеры, например, фирмы Stihl, запчасти имеются в большем ассортименте, нежели на Husqvarna. Поэтому выбирая определённую модель узнавайте как обстоят дела с запчастями.РВТ

Как правильно установить кольца на поршень двухтактного скутера

Опубликовано 25.08 | Автор: scooter.rv.ua

В установке колец на поршень двухтактного скутера, впрочем как и четырехтактного, нет ничего сложного, и многим это известно. Но большинство скутеристов, которые только недавно приобрели подобную технику, не имеют даже представления о том, как заменить поршневую на скутере, как правильно установить кольца на поршень, куда должна смотреть стрелка на поршне и многое другое. В этом уроке, я расскажу вам как правильно одеть кольца на поршень и собрать поршневую на место. Так как до этого о четырехтактных двигателях мы уже говорили, тут речь пойдет только о двухтактных двигателях.Итак, наша поршневая износилась и требует замены.

Изнашиваются прежде всего кольца и поршень, и менять обычно нужно только их. При сильном износе поршневой, требуется растачивать цилиндр. Расстачивается он также в том случае, когда поршень клинит в цилиндре, образуя глубокие царапины на стенках последнего. Ничего страшного в этом нет, и если ваш новый цилиндр прошел правильную расточку (за которую нужно будет выложить всего лишь около 10$), ему потребуется уже ремонтный комплект колец с новым поршнем. Такие кольца обозначаются маркировкой 0,25. Вторая расточка соответственно 0,5 и т.д. до единицы.

После покупки поршня, его нужно собрать. В комплекте, как правило, вы найдете сам поршень, два компрессионных кольца, третье тонкое гофрированное кольцо (о его назначении дальше), поршневой палец и два стопорных кольца поршневого пальца.

Теперь о третьем кольце в комплекте. Его назначение — подпружинивать нижнее компрессионное кольцо. Устанавливает оно под него собственно, и обычно не несет никакой пользы в процессе эксплуатации. Это кольцо вы можете выкинуть, а можете поставить, нет разницы. Многие производители поршней не имеют его вообще в комплекте.

Пришло время собрать все на место. В зависимости от модели скутеров, компрессионные кольца могут быть одинаковыми или различаться по толщине и сечению. Большинство поршней для скутеров Honda, например, имеют разные кольца, где верхнее тоньше нижнего и имеет другое сечение.

На это обязательно надо обратить внимание при установке, верхнее тоньше и сточено под углом.

Также обратите внимание на надпись на кольце (обычно это буква Т или размер ремонта), надпись всегда должна быть сверху, то-есть противоположно от пальца. Сначала нужно одеть нижнее, затем верхнее. При этом не нужно их растягивать и выгибать. Эти манипуляции нужно проводить аккуратно.

В канавках для колец имеются замки, которые предотвращают поворот колец во время эксплуатации, поэтому зазор колец должен быть именно в этих замках, иначе поршень в цилиндр вы не воткнете.

И последний немаловажный пункт, это стрелка (1) на дне поршня или надпись EX. И стрелка и надпись обязательно должны быть направлены в сторону выхлопа (2). В таком случае, замки колец будут находится со стороны лепесткового клапана. Если замки поставить в сторону выхлопа, поршневая долго не прослужит, кольца будут вытягиваться в выхлопное окно и постепенно его стачивать.

Установка поршневой д240-д245

Поршневая группа включает в себя гильзы, поршня . поршневые кольца. Правильная установка поршневой группы двигателя д240 поможет избежать неприятных моментов в дальнейшей работе двигателя.

Установка поршневой группы начинается с установки гильз. И тут может проявится неприятность. Гильзы имеют две плоскости для установки . Верхняя часть гильзы упирается в блок двигателя. Нижняя часть упора не имеет, уплотняется резиновыми кольцами. Резиновые кольца устанавливаются в пазы. Желательно их смазать пластичной смазкой. Солидолом или литолом. Во первых это позволит проще вставить гильзу на свое место и предотвратить закусывание резиновых колец. Во вторых при нагреве смазка твердеет и предупреждает возможные протёки охлаждающей жидкости.

Установка гильз в блок цилиндров

Гильзы правильно устанавливать с разгона. То есть гильзу необходимо осадить вручную до резиновых уплотнений. И затем нанести по верхней части резкий но не сильный удар. Чтобы гильза вошла на свое посадочное место. При резком ударе меньше вероятности того что закусятся резиновые уплотнения. Конечно удар необходимо наносить не по самой гильзе. А предварительно установить деревянный брусок. Что бы избежать скола гильзы. На гильзах двигателя д 240 и последующих модификациях делать это не желательно, или с большой осторожностью. Чтобы не допустить удара верхней юбки гильзы о посадочное место в блоке. Если произойдет даже не значительный удар. Верхняя часть гильзы в посадочном месте лопнет, по кругу. Поэтому лучше аккуратно осаживать гильзу в ручную. Добиваясь. равномерного осаживания в уплотнительные кольца. Чтобы избежать закусывания.

Установка поршневых колец на поршень

Установка поршневой д240-д245 начинается с установки гильз. Затем необходимо установить поршневые кольца на поршня. На современных поршнях устанавливаются пять колец. Три компрессионных. Одно стальное самое верхнее. Два чугунных расположенные ниже и два маслосъёмных. Одно из которых ставится по нижней кромке поршня. Кольца имеют обязательное направление установки. На них написано ли верх. Либо просто стоит знак изготовителя. Чтобы установить кольца необходимо разжать их в замках и аккуратно опускать вниз до канавки. Разжать можно пальцами, если тяжело можно воспользоваться съёмником стопорных колец. Главное не сломать кольца. Делать нужно это аккуратно. Но боятся не стоит. Чем больше опасаться сломать кольцо тем оно скорее сломается. Просто уверенными движениями разжимать и ставить. При установке маслосъёмных колец можно сначала установить внутреннюю пружину а затем ставить само кольцо Так будет удобнее. Имеет значение, как располагаются замки колец между собой

Расположение замков поршневых колец перед установкой поршня в цилиндр

1. Прорези колец не должны быть расположены друг под другом. Лучше если на соседних кольцах они будут разведены в разные стороны
2. Прорези колец не должны быть расположены на отверстием под палец

Это основные условия, которые необходимо соблюдать при разведении замков колец.

Установка поршневого пальца

В зависимости от модели поршневой группы. Используются разные условия посадки пальцев поршень. На поршнях старого образца. Чтобы поставить палец необходимо поршень нагреть. Нагревают разными способами . Ставят на нагретую плиту. Поджигают внутри поршня огонь. Основная опасность заключается в том чтобы перегреть поршень. В результате чего он может повестись и поменять свою геометрию. Достаточно не значительного нагрева для того чтобы отверстия под палец расширились и палец легко вошёл в поршень. Поэтому не пользуюсь открытым огнем. Достаточно разместить поршня в ведре с горячей водой. После чего палец легко входит в поршень. На современных поршнях применяют другую технологию. Нагревать ни чего не нужно. Палец свободно входит в свои посадочные места. И то что он проворачивается беспокоиться не нужно. После того как двигатель начнет работать. И поршень нагреется палец схватится поршнем. При последующей разборке двигателя. Удалить палец из поршня будет достаточно не легкая задача.

Прежде чем устанавливать палец в поршень с одной стороны необходимо поставить стопорное кольцо. При установке палец упрется в него и займет правильное положение.

Направление поршня при установке

Обычно отверстия под пальцы имеют смещение относительно вертикальной оси поршня в одну сторону. Поэтому поршня имеют направление, в какую сторону они должны быть обращены. На них имеется стрелка указывающая направление в сторону переда двигателя. Либо имеется надпись «Вперед» или «назад».

На поршнях ММЗ д 240 и других модификациях направления установки поршней нет. Отверстия поршневых пальцев сделаны строго по центру вертикальной оси. Поэтому направление поршня не имеет значения. Но имеет значение расположение шатунов.

Какой стороной ставится шатун мтз

Шатуны устанавливаются на палец поршня совместно поршнем. Стопорное кольцо уже установлено. С одной стороны. Осталось вставить палец в поршень с противоположной стороны от стопорного кольца и вставив шатун внутрь поршня установить палец на место. После этого стопорится кольцо с другой стороны пальца. Затем можно устанавливать поршневые кольца. Как было описано выше.

Установка поршней в гильзы цилиндров

Установка поршневой д240 происходит вместе с шатунами. Предварительно необходимо открутить крышки шатунов и установит шатунный вкладыш в шатун. Вкладыш устанавливается таким образом чтобы замок вкладыша попал специальную прорезь в постели шатуна. При установке шатуна с поршнем. Шатун необходимо развернуть таким образом. Чтобы замок вкладыша смотрел в сторону установки топливной аппаратуры. Или в сторону противоположную расположению распредвала.

Прежде чем вставлять поршень в гильзу требуется сжать поршневые кольца при помощи специальной стяжки. Стягивать стяжку необходимо в два этапа. Предварительно сжать кольца с небольшим усилием чтобы они заняли своё место Затем вставить поршень чтобы стяжка уперлась в гильзу. Стяжка должна плотно и равномерно прилечь к гильзе. В случае необходимости её края следует подровнять по гильзе чтобы не было елей. Затем можно уже плотно сдавить поршневые кольца. Чтобы они беспрепятственно вошли в гильзу. Поршень в гильзу необходимо осаживать при помощи деревянного бруска. По мере осаживания поршня необходимо следить чтобы нижняя шейка шатуна попала на шатунную шейку коленчатого вала. Для этого ее необходимо направлять. После того как поршень полностью вошел в гильзу. И шатун плотно уперся вкладышем в коленчатый вал. Устанавливается шатунная крышка с вкладышем. И затягивается шатунная крышка . Усилие затяжки равняется 140—160 Н м

Из выше сказанного установка поршневой группы двигателя Д 240 имеет две особенности для этого двигателя. Это то, что нет направления установки поршней. И нужно быть очень осторожным при установке гильз в блок. Чтобы не повредить верхнюю кромку гильзы.
