Как вытащить шаровую без съемника фокус 2

замена шаровой без снятия рычага ! ЧАСТЬ (1)

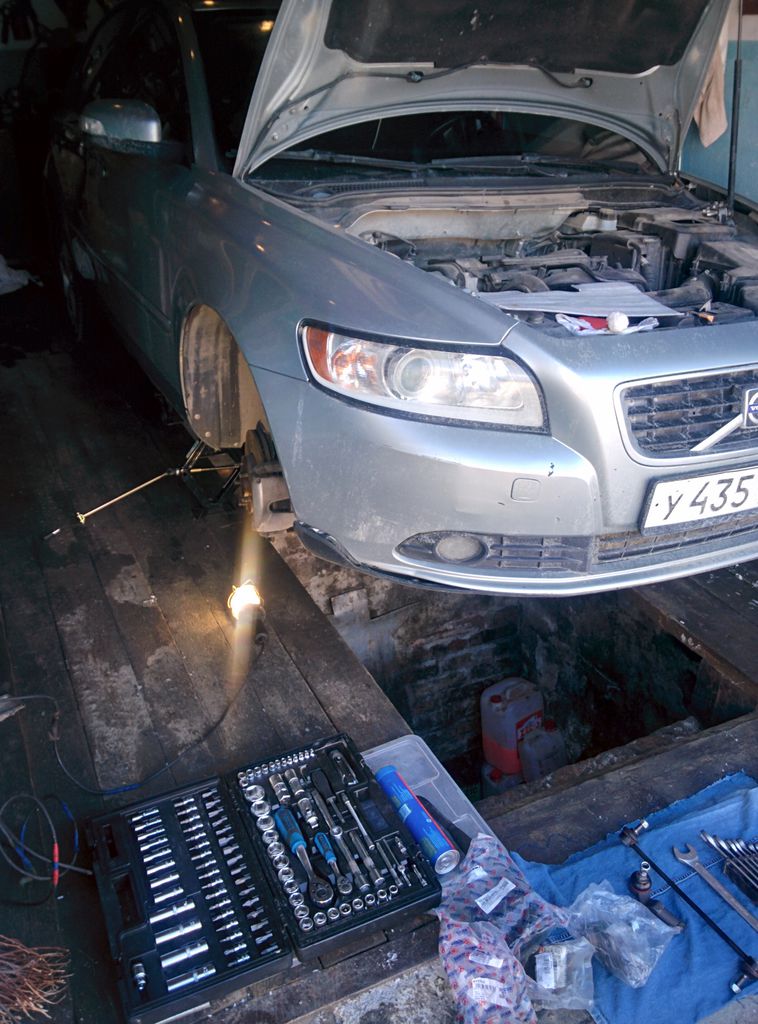

И снова у моего кореша Серени на рестайле с пробегом 103.000 тыс что то застучало! заехал ко мне стали разбираться и было понятно что колесо ходит ходуном ! люфт просто огромный что с одной что с др стороны ! пробег родной составляет 103 тыс км ! заказали фирмы (TRW) толщиной 18 мм!
ну и стал вопрос как делать со снятием рычага или нет ?! решил что с одной стороны без снятия а с др со снятием об этом будет часть 2 !

Итак начнемс.
1. откручиваем гайку с шаровой на 21!
2. пририсовываем шаровую либо специальным съемником. Либо нанося пару ударов молотком по кулаку и одновременно отжимаем рычаг в низ монтажкой.
3. откручиваем болт на 13 который вкручивается в грнату .
4.снимаем стойку стабилизатора т.к кулак нужно будет повернуть как можно ближе к крылу чтоб был доступ для сверления отверстий в кулаке для дрели !
5. впрессовываем рулевой наконечник.
теперь для удобства сверления я рычаг с помощью лома прижал по мах к низу вставив в отверстие лом чтоб было проще ))) можно было и без этого но так удобнее!)) а с низу под рычаг я подставил подкатной домкрат или можно подставить брусак чтоб рычаг не пружинил !

теперь берем дрель со сверлом 4-8-и 10 ка ! и сверлим сначало маленьким сверлом примерно чтоб сверло просверлило шляпку на 5 мм или лучше сквозную ! чтоб ослабить метал . заем начинаем рассверливать 8кой и финиш 10 кой ! болты кстати будут под 10-11 отверстие ! так что 10 как раз то что нам нужно !

после того как рассверлили все 3и шляпки заклепок мы берем зубило и срубаем эти заклепки ! они отрываются довольно легко. После того как мы срубили верхние чашки заклепок нужно выбить сами клепки с рычага ! и тут довольно трудный процесс .нужно будет взять желательно кувалдометр и выколодку !чуть меньшего диаметра чем заклепка толщиной не более 8 мм !ч об клепка при выприссовывании не встала в распор ! Нанося удары кувалдой по выколодке клепки вылетают с небольшим трудом но все же вылетают )) так что чем больше вы просверлите отверстие чем меньше вам придется бить кувалдой .
после того как все заклепки выбиты вынимаем шаровую и на ее место вставляем новую, вставляем болты и прикручиваем все это гайками которые идут в комплекте и устанавливаем обратно ! все готово к работе.
сразу скажу что проще и быстрее снять рычаг о чем будет сказано в части (2) )))

Всем спс и удачи на дорогах

рассверлив заклепки срубаем чашки после как срубили чашки выпрессовываем клепки Марь Васильевна нам в помощь. с помощью нее мы будем наносить удары и выбивать заклепки вставляем выколодку и выбиваем заклепки почти все готово вставляем новую шаровую фирмы TRW закрепляем болтами и можно савить

Как вытащить шаровую без съемника фокус 2

Как снять шаровую опору без съемника на форд фокус 2

Данный фотоотчет пригодится всем владельцам автомобиля Ford Focus II (Форд Фокус 2), кому необходима замена шаровой опоры — одной из важнейшей детали подвески и у кого есть желание провести подобный ремонт собственноручно, не переплачивая за услуги автосервиса. Тем более, что высокой сложностью данная процедура не отличается.

Для замены шаровой понадобятся такие инструменты, как комбинированные ключи размеров 15, 18 и 21, а также зубило, молоток, дрель со сверлом на 9. Автомобиль ставится на домкрат.

Как понять, что шаровую необходимо менять: коротко о важном

Шаровая опора является элементом подвески, которая может выйти из строя в результате динамических перегрузок по время экстремального вождения автомобиля. Наиболее распространенными причинами поломки шаровой являются:

• Посторонние скрипы или шумы под передком во время движения автомобиля на неровном покрытии;
• Проблемы или полная невозможность вывернуть колеса в любую из сторон до упора;
• Неравномерный износ шин при правильно настроенном развале;
• Недостаточное реагирования автомобиля на манипуляции с рулевым колесом.

Износ шаровой происходит в результате расшатывания пальца в шаровом подшипнике, что приводит к образованию люфта в конструкционном узле. Чтобы предотвратить преждевременный выход из строя шарового подшипника необходимо своевременно смазывать детали технической смазкой, а также минимизировать скорость автомобиля по неровном покрытии.

Это интересно! Проверить состояние шаровой опоры можно и по косвенным признакам. Если на автомобиле нет гидроусилителя руля, то при износе шарнира существенно возрастет прилагаемое усилие, необходимое для поворота колес. В случае наличия ГУРа в комплектации важно сравнить люфт рулевого колеса в прямом положении – максимально допустимым отклонением будет показатель не более 5 градусов в каждую из сторон.

Также можно отследить траекторию движения автомобиля при движении прямо: при неисправности какой-либо шаровой след от колес будет не ровным, а машину будет кидать по дороге. Для большей точности результата эксперимент необходимо проводить на малой скорости на дорогах с сыпучим покрытием.

Какую шаровую опору ставить на Ford Focus II и когда менять?

Оригинальный номер 1 679 384 (идет на обе стороны), средняя цена 2430 руб.

Периодичность проверки — на каждом плановом ТО.

Откручиваем два задних болта на рычаге, сверху они приварены к креплению рычага.

Откручиваем шаровую опору и постукиваем молотком (не по самой шаровой и не по рычагу), чтобы она вышла из посадочного места.

Опускаем рычаг вниз, отводим в сторону брызговика и вынимаем.

Высверливаем клепки (центровка сверху) с помощью сверла на 9. Сверлить нужно до середины клепок, так чтобы не расширить стандартные отверстия рычага.

Сбиваем клепки молотком и зубилом. Лететь будут далеко, поэтому лучше делать это подальше от машины.

Должно получится следующее.

Следующим шагом берем гайку и ложим ее под клепку. Клепки выбиваются выколоткой.

Видим результат. Вынимаем шаровую опору из рычага.

Вставляем новую шаровую и прикручиваем болтами.

Болты подойдут обычные, не каленые, 3-3,5 см в длину и диаметром на 10 с обычной резьбой на всю длину болта, а также самоконтрящаяся гайка и плоские шайбы. Собираем в обратном порядке.

Спрашивайте в комментариях. Ответим обязательно!

Симптомы неисправности

Для того чтобы понять, есть ли проблема с шаровой опорой или нет, ее необходимо проверить. Если говорить в целом, то неисправность данного элемента может послужить причиной более серьезного ремонта, поэтому необходимо обслуживать свой Форд Фокус 2 и поддерживать его в отличном состоянии.

Если на Форде Фокус 2 вы обнаружили следующие признаки, то замена шаровых опор требуется как можно скорее:

• Быстрый износ покрышек.
• Тяжелое вращение руля на поворотах.
• Плохая устойчивость на прямой дороге.
• Низкая реакция рулевой колонки на резкие маневры.
• Стуки у колес при движении по плохой дороге.
• Нехарактерные звуки вращения руля на повороте.

Что касается причин выхода шаровой опоры Ford Focus 2 из строя, то их множество, начиная от плохих дорог, заканчивая чрезмерными нагрузками и временем. Наиболее часто данная деталь выходит из строя из-за:

1. Нарушения целостности пыльника шаровой опоры.
2. Износа, после которого происходит повреждение пальца внутри детали.
3. Отсутствие достаточного количества смазки, что приводит к увеличенному трению и преждевременной поломке, как результат.

Для того чтобы устранить подобные неисправности на Ford Focus 2, необходимо будет запастись инструментом: домкрат, зубило, молоток и набор ключей (на 15, 18, 21). Замена шаровой опоры выполняется в несколько этапов:

1. Разборка.
2. Замена шаровой опоры и вкладышей.
3. Регулировка и монтаж пыльника.

Процедура ремонта

В целом, такая операция, как замена шаровой опоры не является самой сложной, однако ,если вы владеете Ford Focus недолго, либо же вы плохо разбираетесь в автомобилях, то могут возникнуть трудности. Чтобы поменять данную деталь, необходимо выполнить следующие действия:

1. Ослабляем болты на колесах и ступичные гайки.
2. Поднимаем переднюю часть автомобиля. При этом крайне важно четко ее зафиксировать.
3. Снимаем колеса, полностью сняв болты крепления и откручиваем гайки на ступице.
4. Откручиваем гайку пальца шаровой опоры.
5. Сделайте макет местоположения болтов и пометьте их крепления к шаровой на рычаге подвески, обведя вокруг них маркером.
6. Откручиваем 2 болта, которые крепят деталь к рычагу подвески.
7. Выпрессовываем наконечник внешнего ШРУСа из ступицы с помощью специального съемника. Если его у вас нет, то можно использовать обычный молоток, но бить нужно через проставку из дерева с торцевой части наконечника.
8. Подвешиваем привод колеса, используя кусок проволоки.
9. Тянем стойки на себя и фиксируем ее в таком положении, подложив деревянный брусок.
10. Демонтируем палец шаровой опоры из поворотного кулака с помощью специального устройства.
11. Устанавливаем новую деталь на поворотный кулак и закручиваем гайку, удерживая палец торцевым ключом.
12. Смазываем специальной смазкой (с высоким содержанием графита) ступицу и шлицевый наконечник ШРУСа, а затем ставим ступицу на привод колеса.
13. Крепим шарнир к рычагу подвески и фиксируем его болтами, учитывая сделанную ранее разметку. Здесь важно не повредить защитный чехол шарнира.
14. Ставим на место колеса.

Замена шаровой опоры закончена. Если делать все согласно инструкции и без спешки, то на данную процедуру для Ford Focus 2 может уйти от нескольких до 10 часов, зависимо от вашего мастерства и оборудования.

Замена шаровой опоры на Ford Focus 2

когда пора менять шаровую

ремонт шаровой технология заливки

Замена шаровой опоры Ford Focus 2

Для работы вам потребуется:

6. Открутите два задних болта на рычаге.

7. Открутите шаровую, затем, ударяя молотком (по наставке, но только не рычагу или шаровой), выбейте шаровую опору из посадочного гнезда.

8. Опустите рычаг и отведите в сторону брызговика, затем достаньте его.

9. Теперь используя дрель, необходимо высверлить заклепки. Много не нужно, достаточно просверлить до половины, будьте внимательны и аккуратны, чтобы не рассверлить штатное отверстие рычага.

10. Далее при помощи молотка зубила и … ? срубите заклепки. Если высверлили правильно, то срубается все достаточно просто.

11. Достаньте шаровую опору Форд Фокус из рычага.

12. После установите новую шаровую, и приступайте к сборке в обратном порядке.

На этом процесс замены шаровой опоры Форд Фокус можно считать завершенным.

Ремонт подвески Форд Фокус 2 своими руками видео:

Кол-во блоков: 6 | Общее кол-во символов: 14864
Количество использованных доноров: 4
Информация по каждому донору:

Подвеска и все ее элементы регулярно подвергается серьезным нагрузкам, неровные дороги и серьезный вес давящий сверху, так или иначе, приводят к ее неисправности. Шаровая опора является неотъемлемой составляющей ходовой части, а ее выход из строя влечет за собой нарушение работы всех остальных узлов подвески.

Чтобы не допустить такого сценария и сэкономить на ремонте нужно вовремя производить диагностику ходовой и в случае малейшей неисправности производить замену той или иной детали. Сегодня мы поговорим о том, как заменить шаровую опору Форд Фокус 2 своими руками в случае ее выхода из строя.

Как понять, что необходима замена шаровой опоры?

• Стуки и скрипы в передней части во время движения по неровностях.
• Плохая реакция на руль во время резкого маневра.
• Неравномерный износ шин.

Почему шаровая опора выходит из строя?

• Чрезмерный износ, в результате которого происходит расшатывание пальца в шаровой.
• Выход из строя по причине отсутствие смазки, в результате чего возникает повышенное трение и как результат — преждевременный выход из строя.
• Нарушение целостности пыльника шаровой опоры.

Замена шаровой опоры Ford Focus 2

Для работы вам потребуется:

• Ключи на «15», «18», «21».
• Молоток.
• Зубило.
• Дрель со сверлом на «9».
• Домкрат.

1. Первым делом необходимо немного ослабить (сорвать) колесные гайки, затем поддомкратить машину.
2. Далее отпустите гайку вала привода и снимите вал со ступицы колеса.
3. Открутите болты фланца вала привода, которые крепятся к коробке передач, затем достаньте вал.
4. Ступица вместе с амортизационной стойкой выкручиваются наружу, после чего фиксируются, для этого можно использовать, например деревянный брусок.
5. Открутите передний болт на рычаге.

6. Открутите два задних болта на рычаге.

7. Открутите шаровую, затем, ударяя молотком (по наставке, но только не рычагу или шаровой), выбейте шаровую опору из посадочного гнезда.

8. Опустите рычаг и отведите в сторону брызговика, затем достаньте его.

9. Теперь используя дрель, необходимо высверлить заклепки. Много не нужно, достаточно просверлить до половины, будьте внимательны и аккуратны, чтобы не рассверлить штатное отверстие рычага.

10. Далее при помощи молотка зубила и . �� срубите заклепки. Если высверлили правильно, то срубается все достаточно просто.

11. Достаньте шаровую опору Форд Фокус из рычага.

12. После установите новую шаровую, и приступайте к сборке в обратном порядке.

На этом процесс замены шаровой опоры Форд Фокус можно считать завершенным.

В одной из прошлых статей мы уже писали о том, как заменить рычаг передней подвески на форд фокус 2. Замена рычага производится в сборе с шаровой опорой и двумя сайлентблоками. Дело в том, что на рычаге шаровая опора заклепана, и чтобы заменить ее нужно сбивать заклепки. О том, как заменить шаровую опору на Форд Фокус 2 мы опишем ниже.

Как определить нужно ли менять шаровую опору

Почему шаровая выходит из строя на Focus 2

Одна из причин это пыльник шаровой, который в процессе эксплуатации может порваться и как следствие в шаровую попадет пыль

Отсутствие смазки в шаровой опоре, в результате чего появляется повышенное трение и преждевременный выход из строя

Сильный удар подвески, например при попадании в яму или износ по сроку службы

Если вы обнаружили один из указанных признаков неисправности шаровой опоры, советуем вам произвести ее замену. Сделать это можно либо в автосервисе, либо самому, при помощи нашей инструкции.

Какие шаровые установлены на Ford Focus 2

В зависимости от года выпуска автомобиля, на него устанавливались шаровые опоры разного диаметра (толщина пальца).

У автомобилей до 27.02.2006 выпуска диаметр пальца шаровой опоры 18 мм, после указанной даты 21мм. Но при покупке или выборе шаровых лучше всего несколько раз перепроверить.

Как отличить два типа шаровых опор?

палец шаровой 18 мм — имеет жёлтое колечко на рез. пыльнике (самое верхнее).
палец шаровой 21 мм — имеет синее колечко на рез. пыльнике (самое верхнее).

Шаровые опоры 21 мм (ремкомплект)

Шаровые опоры 18 мм (ремкомплект)

• Оригинал Ford 1234382
• Lemforder 30461 01; 30461 02; 30461 03
• TRW JBJ 722
• NK 5042525
• Rts 93-00697-056

Как заменить шаровую опору самостоятельно

О том, как снять полностью рычаг подвески, вы можете причитать в этой статье. Думаю расписывать несколько раз не стоит.

После того, как мы сняли рычаг необходимо высверлить и сбить заклепки шаровой опоры. С помощью 9мм сверла просверливаем заклепки. Сверлить нужно примерно до середины заклепки, чтобы сверлом не расширить паз рычага.

Теперь с помощью зубила и молотка аккуратно сбиваем просверленные клепки. В итоге у нас должна появиться вот такая картина:

Далее подкладываем гайку под клепку с другой стороны и выбиваем ее, так проделываем с каждой клепкой. Вытаскиваем шаровую.

Вставляет новую шаровую и крепим ее болтами. Иногда бывает, что в комплекте с шаровой болты не идут. В таком случае нам потребуется приобрести болты диаметром 10мм длиной 3-3,5см с резьбой на всю длину болта, а так же плоские шайбы и самоконтрящиеся гайки.

После сборки рычага, нам останется лишь поставить его и попробовать новую шаровую в деле.

передняя подвеска: рычаги, шаровые опоры

Данные из немецкого тех. мануала Ford-Werke AG:
палец шаровой 18 мм — имеет жёлтое колечко на рез. пыльнике (самое верхнее).
палец шаровой 21 мм — имеет синее колечко на рез. пыльнике (самое верхнее).
источник

По вин-коду во всех каталогах у всех машин до 27.02.2006 шаровая 18 мм, после — 21 мм .
если дата изготовления автомобиля +- пару-тройку месяцев от указанной даты — может быть и то и другое, поэтому как говорится доверяй, но проверяй
источник

Измерение штангенциркулем диаметра конуса производится У ОСНОВАНИЯ
Определение размера шаровой по маркировке на кулаке здесь

Ford 1488110/1488111 — правый/левый
Ford 1570284/1570285 — правый/левый
LEMFORDER 3804401/3804301 — правый/левый
Motorcraft 4M51-3A423-AD/4M51-3A424-AD — правый/левый

варианты:
TRW JTC 1478/JTC 1479
NK 5012562/5012563
Rts 96906181/96906182
BSG BSG30315019/BSG30315020 (год откатал полёт нормальный)
Sidem 67271/67270 (все основания полагать что размер конуса 18мм «сидемы» указывают не у основания а у резьбы)

Meyle 716 050 0032/HD / 716 050 0031/HD

Передние рычаги с шаровой 18 мм. (на схеме деталь 3078):

Ford 1570750/1477860 — правый/левый
По правому лучше смотреть по устаревшему финису 1477858

варианты:
Lemforder 3370601/3370501
TRW JTC1244/JTC1245
NK 5012558/5012557
Rts 96006971/96006972
Sidem 67175/67174 (все основания полагать что размер конуса 15,1мм «сидемы» указывают не у основания а у резьбы)

1. Рычаг 67175, шаровая на нем 67080. И все это под кулак 18 мм.
источник
2. есть шаровые лемфёрдер 18 мм (болтаются в 21мм-кулаке) так вот у них размер конуса у резьбы как раз 15,1 мм

Ford 1470387
Ford 1679388

варианты:
Lemforder 31350 01
TRW JBJ 740
As Metal 10FR1705 (подробности)
Moog VV-BJ-4873
Sidem 67082 (по поводу размера см. подробности чуть выше про сидемовские 21мм-рычаги)
Meyle 716 010 0017
ТРЕК BJ 70-120

Шаровые опоры 18 мм (ремкомплект, на схеме деталь 3050) :
Ford 1234382
Ford 1679384

варианты:
Lemforder 30461 01; 30461 02; 30461 03
TRW JBJ 722
As Metal 10FR1706 (подробности)
Moog VV-BJ-3653
Sidem 67080 (по поводу размера см. подробности чуть выше про сидемовские 18мм-рычаги)
Meyle 716 010 0014
ТРЕК BJ 70-121

если, кто высверливает заклёпки из попер. рычага, то потребуются 3 болта M10x30 и соответсвующие самоконтр. гайки.
Момент затяжки одноразовой гайки шаровой — 70Nm
источник

КАК СНЯТЬ ШАРОВУЮ БЕЗ СЪЕМНИКА ФОРД ФОКУС 2

Снятие шаровой опоры без специального съемника может быть непростой задачей, но возможным. Сначала необходимо открутить гайку крепления шаровой опоры на нижнем рычаге, затем отстучать по шейке кулака в районе расположения шаровой опоры, используя молоток и съемник шаровой опоры для удаления кулака и шаровой опоры.

Если у вас нет съемника шаровой опоры, есть несколько альтернативных способов. Вы можете использовать две гаечные ключи для слабого давления по рычагу при выкручивании гайки крепления, некоторые также используют отвертку или другой тонкий инструмент для щелчка по шейке кулака. Однако, помните, что скорее всего потребуется больше усилий и времени, когда не используется специальный инструмент.

Важно также обеспечить безопасность при работе с автомобилем. Перед началом работы убедитесь, что автомобиль находится на ровной поверхности с поддержкой на подъемниках или стойках. По возможности надеть специальные перчатки и защитные очки.

Заменить шаровую опору FORD focus самому без съёмника.

ЗАМЕНА ШАРОВЫХ БЕЗ СЪЁМНИКА ОЧЕНЬ ПРОСТО

Замена шаровых без съёмника очень просто.

Как поменять шаровую опору рычага Ford Focus 2

Как заменить шаровую без съёмника.Как снять шаровый без спец инструмента на любом автомобиле.

Замена шаровой опоры без съёмника/replace ball joint without puller

Замена шаровой опоры без съемника на Ford Focus 2 рестайлинг

Как поменять шаровую Ford Focus 2

Ford Focus II 1,6 Форд Фокус 2007 года Замена передней шаровой опоры

Дневник Форда Часть 4 Замена шаровой опоры передней подвески (Макферсон) на примере Форд Фокус 2

замена шаровой без снятия рычага ! ЧАСТЬ (1)

И снова у моего кореша Серени на рестайле с пробегом 103.000 тыс что то застучало! заехал ко мне стали разбираться и было понятно что колесо ходит ходуном ! люфт просто огромный что с одной что с др стороны ! пробег родной составляет 103 тыс км ! заказали фирмы (TRW) толщиной 18 мм!
ну и стал вопрос как делать со снятием рычага или нет ?! решил что с одной стороны без снятия а с др со снятием об этом будет часть 2 !

Итак начнемс.
1. откручиваем гайку с шаровой на 21!
2. пририсовываем шаровую либо специальным съемником. Либо нанося пару ударов молотком по кулаку и одновременно отжимаем рычаг в низ монтажкой.
3. откручиваем болт на 13 который вкручивается в грнату .
4.снимаем стойку стабилизатора т.к кулак нужно будет повернуть как можно ближе к крылу чтоб был доступ для сверления отверстий в кулаке для дрели !
5. впрессовываем рулевой наконечник.
теперь для удобства сверления я рычаг с помощью лома прижал по мах к низу вставив в отверстие лом чтоб было проще ))) можно было и без этого но так удобнее!)) а с низу под рычаг я подставил подкатной домкрат или можно подставить брусак чтоб рычаг не пружинил !

теперь берем дрель со сверлом 4-8-и 10 ка ! и сверлим сначало маленьким сверлом примерно чтоб сверло просверлило шляпку на 5 мм или лучше сквозную ! чтоб ослабить метал . заем начинаем рассверливать 8кой и финиш 10 кой ! болты кстати будут под 10-11 отверстие ! так что 10 как раз то что нам нужно !

после того как рассверлили все 3и шляпки заклепок мы берем зубило и срубаем эти заклепки ! они отрываются довольно легко. После того как мы срубили верхние чашки заклепок нужно выбить сами клепки с рычага ! и тут довольно трудный процесс .нужно будет взять желательно кувалдометр и выколодку !чуть меньшего диаметра чем заклепка толщиной не более 8 мм !ч об клепка при выприссовывании не встала в распор ! Нанося удары кувалдой по выколодке клепки вылетают с небольшим трудом но все же вылетают )) так что чем больше вы просверлите отверстие чем меньше вам придется бить кувалдой .
после того как все заклепки выбиты вынимаем шаровую и на ее место вставляем новую, вставляем болты и прикручиваем все это гайками которые идут в комплекте и устанавливаем обратно ! все готово к работе.
сразу скажу что проще и быстрее снять рычаг о чем будет сказано в части (2) )))

Всем спс и удачи на дорогах

рассверлив заклепки срубаем чашки после как срубили чашки выпрессовываем клепки Марь Васильевна нам в помощь. с помощью нее мы будем наносить удары и выбивать заклепки вставляем выколодку и выбиваем заклепки почти все готово вставляем новую шаровую фирмы TRW закрепляем болтами и можно савить

Как вытащить шаровую без съемника фокус 2

Каждый автолюбитель сталкивался с ситуацией, когда в автомобиле слышны посторонние стуки и звуки, которые нехарактерны для исправных механизмов. Среди множества факторов, которые могут быть их причиной, особого внимания заслуживает износ шаровой опоры. Это самый распространенный случай появления шумов, требующий замены шаровой опоры транспортного средства, иначе последствия могут быть плачевными.

Шаровая опора

Рассматриваемый элемент автомобиля соединяет ступицу колеса и рычаг подвески, обеспечивая колесным парам возможность поворачиваться. Конструктивно данный узел состоит из корпуса, выполненного из прочного полимера, и пальца, по форме напоминающего гриб.

При выходе из строя шаровой опоры авто, можно обратиться за помощью к специалистам ближайшего автосервиса, или же заменить её своими руками (как нижнюю, так и верхнюю). В последнем случае вы сможете существенно сэкономить на услугах автомеханика.

Когда нужно менять шаровую

Профессионалы рекомендуют производить замену шаровой после прохождения автомобилем 100 000 км. Это оптимальный вариант, который не требует особых финансовых затрат, поскольку деталь не отличается сложным механизмом или конструкцией. Но это в идеале. В реальности, в силу плачевного состояния российских дорого и низкого качества используемых запчастей, замена шаровых шарниров производится намного чаще.

Признаки неисправности

Услышав нехарактерные звуки автолюбителю необходимо выяснить причину их появления. Для того, чтобы убедиться в неисправности шаровой опоры, нужно снять блокировку руля, после чего покачать рулевое колесо в разные стороны резкими короткими движениями. Двигатель автомобиля в это время должен быть заглушен.

Если шаровая опора имеет существенные повреждения, то во время манипуляций с рулем будут слышны стуки. Тут нужно определить, с какой стороны они доносятся, чтобы понимать, какая опора имеет конструктивный дефект.

В случаях, когда износ незначителен, данный метод может не выявить неисправности. Тогда своими подозрениями лучше поделиться со специалистами техцентра, которые смогут проверить целостность каждой шаровой опоры, а также наконечников и рулевых тяг.

Замена элемента подвески

Перед тем, как начинать ремонт, транспортное средство необходимо разместить на подъемнике. Также замену шаровой без съемника можно выполнять при наличии смотровой ямы в гараже, что актуально для тех, кто планирует проводить эти мероприятия самостоятельно.

В этом случае следует использовать противооткатные клинья, которые устанавливаются под каждое колесо авто, а также включить вторую передачу и затянуть ручник. Для выполнения работы понадобится целый набор инструментов, который включает:

• ключ на 22 и на 7;
• разводной ключ;
• медицинский шприц;
• щетку по металлу;
• съемник шаровых опор.

Помимо этого, необходимо запастись специальной смазкой для шаровых опор и проникающей жидкостью WD-40. Замена верхней и нижней опоры транспортного средства выполняется по одному алгоритму.

1. Снимается колесо.
2. При помощи щетки осуществляется зачистка креплений и их обработка жидкостью WD-40.
3. Ослабляются гайки опор примерно на два оборота, для чего используется ключ.
4. Устанавливается специальный съемник, позволяющий демонтировать опоры за один прием, поочередно верхнюю и нижнюю.
5. При необходимости приложения дополнительного усилия применяется молоток и выколотка.
6. После выпрессовки опор снимаются крепежные элементы, а также зажимаются рычаги, что предотвращает прокручивание пальца.
7. Производится демонтаж опоры, и очищается место её посадки на рычаге.
8. Уплотнительная шайба снимается с изношенной детали и ставится на новую опору.
9. Выполняется монтаж нового элемента, который предварительно смазывается веществами Литол-24 или ШРБ-4.
10. Устанавливается на штатное место пыльник.
11. Шаровая опора окончательно фиксируется на рычаге, путем затягивания гайки.

Если акцентировать внимание на нижней опоре, то тут имеются некоторые нюансы. Так, при выкручивании крепежной гайки часто начинает прокручиваться палец. Исправить ситуацию помогает монтажка, которая вставляется между кулаком и тормозным щитом.

Также может понадобиться ключ на 7, который позволяет снять заглушку, чтобы проверить наличие смазки. Пополнить или заменить последнюю можно при помощи шприца (без иглы). После этого можно сказать, что замена шаровых опор своими руками успешно закончена.

Замена шаровой без съемника

Чтобы произвести замену передней шаровой опоры без использования специального съемника, достаточно подобрать участок с плотным покрытием, и иметь необходимый инструмент.

Для этих целей понадобятся:

• противооткатные упоры;
• два домкрата;
• молоток;
• лом или монтажка;
• рожковые и накидные ключи.

Процедура снятия шаровой опоры подразумевает следующие последовательные действия.

1. Подъем авто с помощью домкратов и его фиксация в неподвижном состоянии.
2. Установка противооткатных упоров или кирпичей под колеса.
3. Демонтаж колеса со стороны поврежденного элемента подвески.
4. Зачистка соединения рычага и шаровой опоры.
5. Обработка пальца средством против ржавчины.
6. Снятие гайки с пальца.
7. Создание давления на рычаг подвески при помощи лома или монтажки.
8. Выбивание опоры резким ударом молотка по соединению с рычагом.
9. Отведение поворотного кулака и снятие соединительных болтов.

После правильного выполнения всех пунктов шаровая опора легко демонтируется, а установка новой детали выполняется в обратном порядке, но лишь после предварительной зачистки и смазки посадочного места.

Если все вышесказанное вам понятно, и предстоящие мероприятия не пугают, тогда смело можете выполнять замену шаровых опор самостоятельно. Однако качество проведенного ремонта может заметно пострадать. Для того, чтобы избежать негативных последствий, вы можете обратиться в наш сервис, заполнив форму нижу.

замена шаровой без снятия рычага ! ЧАСТЬ (1)

И снова у моего кореша Серени на рестайле с пробегом 103.000 тыс что то застучало! заехал ко мне стали разбираться и было понятно что колесо ходит ходуном ! люфт просто огромный что с одной что с др стороны ! пробег родной составляет 103 тыс км ! заказали фирмы (TRW) толщиной 18 мм!
ну и стал вопрос как делать со снятием рычага или нет ?! решил что с одной стороны без снятия а с др со снятием об этом будет часть 2 !

Итак начнемс.
1. откручиваем гайку с шаровой на 21!
2. пририсовываем шаровую либо специальным съемником. Либо нанося пару ударов молотком по кулаку и одновременно отжимаем рычаг в низ монтажкой.
3. откручиваем болт на 13 который вкручивается в грнату .
4.снимаем стойку стабилизатора т.к кулак нужно будет повернуть как можно ближе к крылу чтоб был доступ для сверления отверстий в кулаке для дрели !
5. впрессовываем рулевой наконечник.
теперь для удобства сверления я рычаг с помощью лома прижал по мах к низу вставив в отверстие лом чтоб было проще ))) можно было и без этого но так удобнее!)) а с низу под рычаг я подставил подкатной домкрат или можно подставить брусак чтоб рычаг не пружинил !

теперь берем дрель со сверлом 4-8-и 10 ка ! и сверлим сначало маленьким сверлом примерно чтоб сверло просверлило шляпку на 5 мм или лучше сквозную ! чтоб ослабить метал . заем начинаем рассверливать 8кой и финиш 10 кой ! болты кстати будут под 10-11 отверстие ! так что 10 как раз то что нам нужно !

после того как рассверлили все 3и шляпки заклепок мы берем зубило и срубаем эти заклепки ! они отрываются довольно легко. После того как мы срубили верхние чашки заклепок нужно выбить сами клепки с рычага ! и тут довольно трудный процесс .нужно будет взять желательно кувалдометр и выколодку !чуть меньшего диаметра чем заклепка толщиной не более 8 мм !ч об клепка при выприссовывании не встала в распор ! Нанося удары кувалдой по выколодке клепки вылетают с небольшим трудом но все же вылетают )) так что чем больше вы просверлите отверстие чем меньше вам придется бить кувалдой .
после того как все заклепки выбиты вынимаем шаровую и на ее место вставляем новую, вставляем болты и прикручиваем все это гайками которые идут в комплекте и устанавливаем обратно ! все готово к работе.
сразу скажу что проще и быстрее снять рычаг о чем будет сказано в части (2) )))

Что нужно знать о шаровой опоре: 2 полезных совета для владельцев автомобилей

Как снять шаровую опору без съемника? Когда под рукой его нет

Довольно часто автолюбители интересуются, как снять шаровую опору без съемника. Такая необходимость может возникать по разным причинам. Чаще всего, имеющийся съемник не подходит к данной модели автомобиля. Хотя, принцип крепления опоры не отличается, общая конструкция подвески может быть разной. Поэтому, оказывается, что имеющимся съемником просто не подобраться к детали. Также у многих начинающих водителей нет в наличии некоторых приспособлений. Не стоит ехать на станцию техобслуживания из-за отсутствия съемника, опять же можно обойтись без него. К тому же, никаких отрицательных моментов возникнуть не должно.

Диагностика

Как снять шаровую опору без съемника? Такой вопрос задают люди, которые столкнулись с заменой шаровой. Особенно, в случаях неожиданной поломки. Чтобы это не стало для вас неприятным сюрпризом, нужно знать, как правильно диагностировать поломку. Первым признаком неисправности является стук в подвеске при проезде по неровностям дороги. Но, тут нужно учитывать, что на большом морозе смазка может замерзать. В таком случае, стуки могут наблюдаться при начале движения.

Не стоит паниковать, это вполне нормальное явление. Также при сильном износе автомобиль может рыскать по дороге, и наблюдается повышенный износ резины.

Не забывайте, что стучать в подвеске могут не только шаровые опоры. Поэтому, обязательно внимательно осмотрите подвеску. Самым простым способом диагностики является проверка люфта. Для этого необходимо поднять машину на домкрате. После чего, пытаются покачать колесо, при наличии люфта необходимо заменить шаровую. Заодно определяем, какая опора вышла из строя. Это актуально для машин с двумя опорами с каждой стороны. В некоторых моделях имеется возможность замерить уровень износа шарнира через отверстие в нижней части опоры.

Срок службы и нюансы осмотра

Практика эксплуатации показывает, что ресурс опор при езде по ухабистому дорожному покрытию в среднем составляет 70-80 тысяч километров.

Причина в том, что эти элементы «не любят» неровные поверхности (ямы, колдобины и прочие). При осторожной эксплуатации и движении по дорогам лучшего качества шаровые служат дольше — до 120-140 тысяч километров.

В любом случае через 80 тысяч километров пробега желательно также проверить и рулевые наконечники, которые также подвержены износу.

Распознать износ наконечников и шаровых опор можно по легкому покачиванию машины в процессе движения, стуках на кочках и заторможенной реакции на перемещение рулевого колеса. После замены неисправных элементов проблема пропадает.

Перед заменой наконечников рулевого управления, а также шаровых опор, стоит проверить состояние всей передней подвески Рено Логан. Делать это лучше на смотровой яме или подъемном устройстве, на СТО для этого часто используют одностоечные подъемники для автосервиса.

Передние колеса должны быть обязательно подвешены. Во избежание проблем в процессе эксплуатации желательно заглядывать под авто при любой возможности.

Сейчас
читают
Почему Рено замедляет свои автомобили?

Новый Renault Duster 2021 в России: комплектации и цены, первые отзывы

• Оцените состояние пыльников шаровых, выполненных из резины, проверьте целостность чехлов ШРУСа, исправность рулевой рейки и наконечников.
• Рассмотрите элементы подвески на факт следов механических ударов или трещин, которые могли появиться при сильном воздействии в процессе движения.
• Обратите внимание на состояние рычагов, штанг стабилизаторов, стоек и соединительных тяг на факт деформации. Осмотрите все элементы передней части кузова в местах крепежа.
• Обратите внимание на состояние резиновых изделий — подушки, шарниров и опоры передней стойки. Выявление любых повреждений на этих элементах требует незамедлительной замены. Главные симптомы неисправности — разрывы, выпучивание резины, повреждение с торцевой части. Кроме того, замена необходима при явных признаках старения, разделении металла и резины, трещинах и прочих нарушениях целостности.

Снимаем шаровую

Итак, вы уверились, что опоре пришел конец, и теперь следует ее поменять. Кстати, делается это не только в случае неисправности данного элемента конструкции. При ремонте ступицы также придется снимать шаровую, иначе не получится демонтировать поворотный кулак. Перед началом работы нужно обработать гайку проникающей смазкой. Это значительно облегчит разборку. Подготавливаем автомобиль. Его ставят на ручник, устанавливают противооткатные упоры. Автомобиль поднимают на домкрате, принимают меры, чтобы он не упал. Снимают колесо.

Для снятия шаровой без съемника вам потребуется ключ, монтировка и молоток. Производится эта работа в следующем порядке:

• Ослабляем гайку, крепящую палец опоры. Ее следует открутить до верхнего края пальца. На некоторых моделях имеются дополнительные винты, крепящие корпус шаровой опоры. Если таковые имеются, то необходимо их выкрутить;
• Подготовив, таким образом, опору, приступаем к ее снятию. Для этого, подсовываем под рычаг монтировку, и начинаем его несильно отжимать (вверх или вниз, в зависимости от расположения опоры). При этом, наносим сильные удары по пальцу. Для этого и была оставлена гайка. Обычно нескольких ударов оказывается вполне достаточно.

Использовать такой метод можно без опасений за остальные элементы подвески. Даже если вибрации возникают, они гасятся сайлентблоками. Такой способ полностью универсален, его можно применять на всех моделях автомобилей, имеющих шаровые опоры.

Чем опасна неисправность шаровых опор?

Проверка шаровой опоры — все секреты

Внешний осмотр детали и анализ признаков неисправности не всегда дает четкую информацию о ее состоянии.

Чтобы подтвердить или опровергнуть подозрения, можно использовать простые и проверенные способы.

Принцип действия следующий:

• Для проверки состояния шаровых опор на Рено Логан на слух, позовите напарника. Попросите его, чтобы он раскачал машину, а сами прислушайтесь к посторонним шумам (стукам).
• Попросите напарника нажать на тормоз до предельно нижнего положения, а сами возьмитесь за верх и низ колеса, после чего покачивайте его. Появление заметного люфта свидетельствует о зазоре между пальцем и корпусом шаровой опоры Рено Логан. В такой ситуации единственное решение — замена поломанного узла.
• Приложите ладонь к кожуху шаровой опоры так, чтобы был захвачен палец и корпус. В этот момент дайте команду напарнику раскачивать колесо. Если вы ощущаете люфт, без замены детали не обойтись.
• Подвесьте машину с помощью подъемного устройства или поднимите колеса домкратом, после чего осмотрите деталь снизу. Главным признаком выхода из строя, как отмечалось выше, является повреждение целостности резинового чехла. Также проведите осмотр пыльника ШРУСа, и при наличии повреждений замените деталь. Если внутрь «гранаты» попала вода или грязь, придется менять весь узел в комплекте.

Правильный осмотр ходовой на Рено Логан – видео.

Как снять шаровую опору без съемника?

Износ или поломка шаровой опоры — серьезная неисправность, которая негативно отражается на работе автомобиля и требует скорейшего устранения.

Наиболее распространенными признаками, по которым можно определить необходимость замены шаровой, являются:

• Скрип в районе указанной детали во время поворота руля.
• Стук, появляющийся преимущественно во время движения по неровным дорогам при низкой скорости. Это обусловлено увеличивающимся зазором между головкой пальца и полостью корпуса, а точнее ее поверхностью.
• Отсутствие устойчивого движения при прямой езде. Дополнительные особенности — наличие неравномерного износа покрышек при правильном развал-схождении. Нельзя полагаться только на данный признак, поскольку он проявляется и при некоторых других неполадках.

Поскольку у автовладельцев далеко не всегда есть желание или возможность обратиться в соответствующий сервисный центр, а также может не найтись под рукой необходимого инструментария, встает ряд вопросов. В данном случае водителей интересует, как снять шаровую опору без съемника. Мы рассмотрим данную процедуру на примере нескольких автомобилей различных марок.

Замена шаровой на Renault Logan.

Владельцам этой марки авто рекомендуется заменять не только шаровую опору, но и одновременно нижний рычаг подвески (здесь, писал на эту тему). Делается эта процедура в результате износа или повреждения узла. Для проведения операции необходимы:

• Молоток.
• Плоская отвертка.
• Торцевой ключ — размерность 30.
• Ключ размерности 13.
• Рожковые ключи на 16 и 18.
• Две трубы разного диаметра.
• Брусок.

Основные шаги процесса.

1. Автомобиль вывешивается, либо с помощью домкрата поднимается его передняя часть, авто устанавливается на опоры.
2. Снимается колесо.
3. Снимаются гайки верхнего и нижнего болта, а также соединительная тяга.
4. У стойки стабилизатора поперечной устойчивости выкручивается гайка, затем вытягивается болт.
5. Удаляется болт шаровой.
6. Вытягивается палец из корпуса поворотного механизма.
7. Снимаются болты сайлентблоков, как переднего, так и заднего.
8. Демонтируется нижний рычаг подвески.
9. Старая шаровая опора удаляется. Для этого с узла снимается резиновый чехол и металлическое фиксирующее кольцо. В конце опора выбивается при помощи молотка (подробнее на видео).
10. Новая шаровая устанавливается так, чтобы ее зубцы вошли в пазы шлица.

Сборку механизма проводить в обратном порядке.

Как осуществить замену на Лада Приора?

В этом случае роль съемника могут выполнить молоток и прут арматуры. Чтобы снять износившуюся или сломанную шаровую опору, потребуется:

• Автомобиль поднимается с помощью домкрата.
• Снимается переднее колесо.
• Приоткручиваются два болта крепления шаровой, откручивается гайка крепления (ключ на 17 и 19).

• Арматурный прут вставляется между рычагом и корпусом опоры, после чего тянется вниз.

• По пальцу необходимо бить снизу вверх в разных направлениях, чтобы конус шарового пальца выскочил из рычага.
• После того, как конус вышел, опора отворачивается от поворотного кулака.
• Чтобы шаровая не прижималась к кулаку посредством рычага, подпирается ступица, либо ставится колесо и опускается домкрат.
• Далее проводится замена шаровой опоры, которая крепится к рычагу и кулаку.

Видео инструкция.

Замена шаровой на автомобиле ВАЗ 2109.

Данный процесс проводится не только при износе шаровой опоры, но и при наличии прорыва в пыльнике. Оставлять это без внимания нельзя, поскольку это влечет опасность для пассажиров и водителя.

Наиболее желательно для работы использовать подъемник или смотровую яму. В случае отсутствия таковых можно воспользоваться домкратом. Что потребуется сделать:

• Снять колесо, на котором диагностика выявила проблемы с ШО.
• Все детали конструкции прочищаются от загрязнений. Плюс элементы крепления обрабатываются с помощью специального состава для снятия ржавчины. Это олегчит проведение монтажа и демонтажа.
• Ключом на 19 открутить гайку, с помощью которой шаровая опора крепится к рычагу подвески.
• С помощью молотка и монтировки палец ШО выпрессовывается из рычага подвески. Для этого гайка не откручивается до конца, а по рычагу наносится несколько сильных прицельных ударов.
• С помощью монтировки рычаг подвески отводится вниз, чтобы освободить палец ШО от рычага.
• Болты, соединяющие шаровую опору и поворотный кулак, демонтируются с помощью ключа на 17.
• Поврежденная шаровая опора снимается.
• Проводится проверка состояния не только опоры, но и пыльника. Порой замены последнего может оказаться достаточно для устранения неполадок. При обнаружении явных поломок шаровая опора снимается, ставится новая, а узел собирается обратно.
• Необходимо обратить внимание на состояние пальца. В нем должна находиться распорная втулка. В случае отсутствия ее следует вернуть на место, иначе обновленная ШО будет работать неправильно.
• Резиновый чехол смазывается консистентной смазкой перед процессом обратного монтажа. Плюс смазку потребуется нанести на место установки пыльника в шаровой опоре.

Зачем их менять

Частой причиной замены является их выход из строя. Визуальные признаки износа шаровых опор описывать здесь не буду, подробно рассматривал в прошлой статье, ссылка выше. Будем считать, что они уже проявились на автомобили и так ездить не комфортно и местами даже опасно – можно потерять колесо на повороте.

Вторая причина – срок эксплуатации и качество дорожного покрытия. У каждой детали есть свой период гарантированной работы, заложенный заводом-изготовителем. Это время может сократиться, если вовремя их не обслуживать. Как продлить срок эксплуатации шаровых, я подробно разберу в следующей статье.

Третья причина – желание быть уверенным, что доедешь до места назначения. Если собираетесь ехать на дальнее расстояние и знаете, что давно не делали ТО подвеске и ходовой, то самое время уделить пристальное внимание шаровым, чтобы они в пути не преподнесли сюрприз. Делаем диагностику и если есть малейшие признаки неисправностей, то меняем шаровые опоры.

Это можно сделать самому или обратиться на СТО. Потратите деньги на работу мастеров, но сэкономите время. Любите самостоятельно ремонтировать – вооружаемся нехитрыми приспособлениями и читаем внимательно статью, здесь подробно рассмотрим все шаги замены.

Можно ли восстановить опору?

У данного элемента имеются 2 типа неисправностей. Наиболее часто можно столкнуться с выработкой смазки, имеющейся в корпусе. При таком развитии событий восстановление шаровой опоры в рабочее состояние дается легко. С помощью специального шприца в корпусе обновляется количество смазки. Опытные мастера отдают предпочтение графитовой смазке, но можно воспользоваться и другой ее разновидностью, желательно с близкими по значению показателями, советую прочитать статью — чем смазать шаровую.

Если работоспособность шаровой была восстановлена приведенным выше способом, стоит учитывать, что продлить ее надолго не получится. В случае, когда имеется высокая степень износа, добавление смазки не изменит положения вещей. Потребуется замена запчасти.

Состояние большинства отечественных дорог приводит к тому, что автомобильные подвески не могут служить долгое время, вследствие чего требуется регулярная и частая замена ее элементов. Что касается шаровой опоры, то снятие ее без съемника не представляет большой проблемы. Для этого процесса требуется минимальный набор вспомогательных инструментов. При этом отсутствие профессионального инструмента не окажет отрицательного воздействия на детали механизма.

Как снять шаровую опору своими руками без съемника?

Если есть нормальный инструмент, свободное время и желание повозится с автомобилем, то какой смысл обращаться на СТО? Деньги, которые придется там оставить, можно потратить и на более приятные мероприятия. Тем более можно поработать, если шаровая опора давно подает сигналы о том, что ее пора отправить на покой – стучит на ямках. Очень скоро крутить руль станет затруднительно, а дальше – хуже, шины с неравномерным износом придется заменить.

Восстановление своими руками шарниров

Как уже ранее было сказано, шаровая опора находится в передней подвеске транспортного средства. В некоторых случаях передняя шаровая опора может быть восстановлено самостоятельно. Это касается тех шарниров, которые можно разобрать. В них подлежит замене пластиковая вставка, после чего шарнир собирают, затем устанавливают на своё место.

На «Жигулях» до сих пор практикуют восстановление шарнира установкой под пластиковую вставку дополнительной шайбы из толстой резины.

Совет! Между пальцем и пластиковым сухарём обязательно должна быть смазка типа ШРБ или аналогичная ей замена.

Последовательность действий

• поставьте автомобиль на площадку;
• под задними колесами должны стоить упоры, чтобы машина не покатилась;
• установите под домкрат ровные деревянные бруски или кирпичи;
• ослабьте крепежные гайки на колесах;
• поднимайте кузов до тех пор, пока колеса слегка не оторвутся от асфальта;
• выкрутите окончательно колесные гайки. Соблюдайте осторожность, ведь автомобиль теперь стоит только на сравнительно неустойчивых домкратах и при чрезмерном усилии может упасть;
• снимите колесо и для полной безопасности подложите его под балку;
• откройте свой ящик с инструментом, возьмите подходящий ключ и снимите суппорт, к которому может быть прикручен небольшим болтиком защитный кожух;
• если замена колодок не планируется, то отведите суппорт на шланге в сторону и привяжите его к раме;
• открутите на 3 оборота гайку крепления на рулевой тяге;
• вставьте ломик, чтобы один конец рычага уперся в любую металлическую деталь, а сам рычаг был на штанге наконечника. Одной рукой давите на рычаг, чтобы выдавить конус рулевой тяги, а другой рукой молотком постукивайте по кулаку в ступице, освобождая рулевую тягу;
• открутив гайку крепления, отведите тягу в сторону;
• открутите стойку стабилизатора;
• ломиком или домкратом ослабьте напряжение между стабилизатором и стойкой и достаньте шаровую стойку;
• снимите амортизатор, открутив верхние гайки и болт снизу;
• отпустите гайку верхней опоры;
• вставьте ломик так же, как при снятии рулевой тяги, но очень аккуратно, чтобы не пострадали пыльники ходовой;
• постучите по ступице молотком в месте крепления шарнира к поворотному башмаку;
• открутите полностью гайку шаровой опоры;
• выкрутите все крепежные болты верхнего рычага;
• снимите шаровую опору и приступите демонтажу нижней;
• ослабьте крепежную гайку;
• со ступицы снимите защитную крышку;
• извлеките стопорное кольцо, а также регулировочную шайбу;
• под нижним рычагом поставьте домкрат, поднимите его до упора с верхним рычагом. При этом слегка поверните в сторону бампера ступицу;
• продолжайте поднимать ступицу, напрягая ее соединение с шаровой;
• постукивая по ступице, выдавливайте шаровую, откручивая до конца гайку;
• снимите шаровую и постарайтесь не потерять шайбу, что была между подшипником и гранатой. Отверстие закройте чистой ветошью;
• открутив болты крепления, извлеките шаровую из нижнего рычага.

Как видите, проблемы, как снять шаровую опору без съемника не существует. Было бы свободное время и большое желание. Сборка производится в обратном порядке. Купить новые запчасти вы всегда можете в нашем интернет-магазине!

Запрессованная в подвеску

Существует такие типы крепления, где не используются болтовые соединения. В них шаровая опора запрессована в подвеску. Такой «финт» сделан, чтобы автовладельцы не меняли только один шарнир, а весь рычаг в сборе с ним. Так выходит дороже, можно дополнительно заработать на запасных частях. Местные «Кулибины» научились их менять, выпрессовывая.

Недостатком данного способа является обязательное снятие всего рычага.

На разных моделях автомобилей он снимается по-своему, описывать в этой статье все варианты нет смысла. Разберем основные этапы.

1. Срываем и откручиваем гайку, которой притянут палец к ступице;
2. Для выпрессовки шарнира используем съемник. Если нет специнструмента, берем монтировку и оттягиваем рычаг вниз, создавая напряжение на пальце. Молотком аккуратно и четко бьем по конусу поворотного кулака (не по рычагу), палец должен вылезти.
3. Демонтируем нижний элемент подвески.

Теперь нужно выбить шаровую из него. Воспользуемся шлицевой отверткой. Убираем стопорное кольцо с защитного кожуха и опоры. Поддеваем их, вытаскиваем по очереди.

Чтобы выбить, используем проставку большего диаметра, чем размер шарнира . На неё ставим рычаг, сверху по пальцу детали, а не руки, бьем молотком. Она должна выбиться. Главное – не повредить «лопух» и посадочное место, в противном случае после замены, шаровая опора не запрессуется в рычаг, или станет на перекос, или появиться люфт.

Новую деталь осматриваем, снимаем пыльник и проверяем количество смазки под ним. При необходимости добавляем её.

Переворачиваем рычаг, вставляем опору в свое гнездо. Чтобы запрессовать её обратно, нужно подобрать оправку подходящего диаметра. Бить по нижней части детали нельзя, разрушиться вкладыш. Можно воспользоваться накидной гайкой, чтобы её внутренний диаметр был по размеру упора шаровой. То есть, удар должен приходиться только на края новой детали.

Запрессовываем шаровую таким образом, чтобы она «садилась» равномерно, не было перекосов. При необходимости поправляем оправку и бьем по другой стороне, чтобы выровнять её.

Устанавливаем стопорное кольцо, фиксирующее шарнир в элементе подвески. Надеваем пыльник и фиксируем его своим стопором.

При установке последнего кольца старайтесь не порвать защитный кожух, иначе придется его менять. Разрывы и трещины в нем недопустимы.

Установка производиться в обратном порядке. Здесь могут быть свои нюансы у каждой модели авто.

Как вытащить шаровую без съемника фокус 2

Каждый автолюбитель сталкивался с ситуацией, когда в автомобиле слышны посторонние стуки и звуки, которые нехарактерны для исправных механизмов. Среди множества факторов, которые могут быть их причиной, особого внимания заслуживает износ шаровой опоры. Это самый распространенный случай появления шумов, требующий замены шаровой опоры транспортного средства, иначе последствия могут быть плачевными.

Шаровая опора

Рассматриваемый элемент автомобиля соединяет ступицу колеса и рычаг подвески, обеспечивая колесным парам возможность поворачиваться. Конструктивно данный узел состоит из корпуса, выполненного из прочного полимера, и пальца, по форме напоминающего гриб.

При выходе из строя шаровой опоры авто, можно обратиться за помощью к специалистам ближайшего автосервиса, или же заменить её своими руками (как нижнюю, так и верхнюю). В последнем случае вы сможете существенно сэкономить на услугах автомеханика.

Когда нужно менять шаровую

Профессионалы рекомендуют производить замену шаровой после прохождения автомобилем 100 000 км. Это оптимальный вариант, который не требует особых финансовых затрат, поскольку деталь не отличается сложным механизмом или конструкцией. Но это в идеале. В реальности, в силу плачевного состояния российских дорого и низкого качества используемых запчастей, замена шаровых шарниров производится намного чаще.

Признаки неисправности

Услышав нехарактерные звуки автолюбителю необходимо выяснить причину их появления. Для того, чтобы убедиться в неисправности шаровой опоры, нужно снять блокировку руля, после чего покачать рулевое колесо в разные стороны резкими короткими движениями. Двигатель автомобиля в это время должен быть заглушен.

Если шаровая опора имеет существенные повреждения, то во время манипуляций с рулем будут слышны стуки. Тут нужно определить, с какой стороны они доносятся, чтобы понимать, какая опора имеет конструктивный дефект.

В случаях, когда износ незначителен, данный метод может не выявить неисправности. Тогда своими подозрениями лучше поделиться со специалистами техцентра, которые смогут проверить целостность каждой шаровой опоры, а также наконечников и рулевых тяг.

Замена элемента подвески

Перед тем, как начинать ремонт, транспортное средство необходимо разместить на подъемнике. Также замену шаровой без съемника можно выполнять при наличии смотровой ямы в гараже, что актуально для тех, кто планирует проводить эти мероприятия самостоятельно.

В этом случае следует использовать противооткатные клинья, которые устанавливаются под каждое колесо авто, а также включить вторую передачу и затянуть ручник. Для выполнения работы понадобится целый набор инструментов, который включает:

• ключ на 22 и на 7;
• разводной ключ;
• медицинский шприц;
• щетку по металлу;
• съемник шаровых опор.

Помимо этого, необходимо запастись специальной смазкой для шаровых опор и проникающей жидкостью WD-40. Замена верхней и нижней опоры транспортного средства выполняется по одному алгоритму.

1. Снимается колесо.
2. При помощи щетки осуществляется зачистка креплений и их обработка жидкостью WD-40.
3. Ослабляются гайки опор примерно на два оборота, для чего используется ключ.
4. Устанавливается специальный съемник, позволяющий демонтировать опоры за один прием, поочередно верхнюю и нижнюю.
5. При необходимости приложения дополнительного усилия применяется молоток и выколотка.
6. После выпрессовки опор снимаются крепежные элементы, а также зажимаются рычаги, что предотвращает прокручивание пальца.
7. Производится демонтаж опоры, и очищается место её посадки на рычаге.
8. Уплотнительная шайба снимается с изношенной детали и ставится на новую опору.
9. Выполняется монтаж нового элемента, который предварительно смазывается веществами Литол-24 или ШРБ-4.
10. Устанавливается на штатное место пыльник.
11. Шаровая опора окончательно фиксируется на рычаге, путем затягивания гайки.

Если акцентировать внимание на нижней опоре, то тут имеются некоторые нюансы. Так, при выкручивании крепежной гайки часто начинает прокручиваться палец. Исправить ситуацию помогает монтажка, которая вставляется между кулаком и тормозным щитом.

Также может понадобиться ключ на 7, который позволяет снять заглушку, чтобы проверить наличие смазки. Пополнить или заменить последнюю можно при помощи шприца (без иглы). После этого можно сказать, что замена шаровых опор своими руками успешно закончена.

Замена шаровой без съемника

Чтобы произвести замену передней шаровой опоры без использования специального съемника, достаточно подобрать участок с плотным покрытием, и иметь необходимый инструмент.

Для этих целей понадобятся:

• противооткатные упоры;
• два домкрата;
• молоток;
• лом или монтажка;
• рожковые и накидные ключи.

Процедура снятия шаровой опоры подразумевает следующие последовательные действия.

1. Подъем авто с помощью домкратов и его фиксация в неподвижном состоянии.
2. Установка противооткатных упоров или кирпичей под колеса.
3. Демонтаж колеса со стороны поврежденного элемента подвески.
4. Зачистка соединения рычага и шаровой опоры.
5. Обработка пальца средством против ржавчины.
6. Снятие гайки с пальца.
7. Создание давления на рычаг подвески при помощи лома или монтажки.
8. Выбивание опоры резким ударом молотка по соединению с рычагом.
9. Отведение поворотного кулака и снятие соединительных болтов.

После правильного выполнения всех пунктов шаровая опора легко демонтируется, а установка новой детали выполняется в обратном порядке, но лишь после предварительной зачистки и смазки посадочного места.

Если все вышесказанное вам понятно, и предстоящие мероприятия не пугают, тогда смело можете выполнять замену шаровых опор самостоятельно. Однако качество проведенного ремонта может заметно пострадать. Для того, чтобы избежать негативных последствий, вы можете обратиться в наш сервис, заполнив форму нижу.

замена шаровой без снятия рычага ! ЧАСТЬ (1)

И снова у моего кореша Серени на рестайле с пробегом 103.000 тыс что то застучало! заехал ко мне стали разбираться и было понятно что колесо ходит ходуном ! люфт просто огромный что с одной что с др стороны ! пробег родной составляет 103 тыс км ! заказали фирмы (TRW) толщиной 18 мм!
ну и стал вопрос как делать со снятием рычага или нет ?! решил что с одной стороны без снятия а с др со снятием об этом будет часть 2 !

Итак начнемс.
1. откручиваем гайку с шаровой на 21!
2. пририсовываем шаровую либо специальным съемником. Либо нанося пару ударов молотком по кулаку и одновременно отжимаем рычаг в низ монтажкой.
3. откручиваем болт на 13 который вкручивается в грнату .
4.снимаем стойку стабилизатора т.к кулак нужно будет повернуть как можно ближе к крылу чтоб был доступ для сверления отверстий в кулаке для дрели !
5. впрессовываем рулевой наконечник.
теперь для удобства сверления я рычаг с помощью лома прижал по мах к низу вставив в отверстие лом чтоб было проще ))) можно было и без этого но так удобнее!)) а с низу под рычаг я подставил подкатной домкрат или можно подставить брусак чтоб рычаг не пружинил !

теперь берем дрель со сверлом 4-8-и 10 ка ! и сверлим сначало маленьким сверлом примерно чтоб сверло просверлило шляпку на 5 мм или лучше сквозную ! чтоб ослабить метал . заем начинаем рассверливать 8кой и финиш 10 кой ! болты кстати будут под 10-11 отверстие ! так что 10 как раз то что нам нужно !

после того как рассверлили все 3и шляпки заклепок мы берем зубило и срубаем эти заклепки ! они отрываются довольно легко. После того как мы срубили верхние чашки заклепок нужно выбить сами клепки с рычага ! и тут довольно трудный процесс .нужно будет взять желательно кувалдометр и выколодку !чуть меньшего диаметра чем заклепка толщиной не более 8 мм !ч об клепка при выприссовывании не встала в распор ! Нанося удары кувалдой по выколодке клепки вылетают с небольшим трудом но все же вылетают )) так что чем больше вы просверлите отверстие чем меньше вам придется бить кувалдой .
после того как все заклепки выбиты вынимаем шаровую и на ее место вставляем новую, вставляем болты и прикручиваем все это гайками которые идут в комплекте и устанавливаем обратно ! все готово к работе.
сразу скажу что проще и быстрее снять рычаг о чем будет сказано в части (2) )))

Что нужно знать о шаровой опоре: 2 полезных совета для владельцев автомобилей

Как снять шаровую опору без съемника? Когда под рукой его нет

Довольно часто автолюбители интересуются, как снять шаровую опору без съемника. Такая необходимость может возникать по разным причинам. Чаще всего, имеющийся съемник не подходит к данной модели автомобиля. Хотя, принцип крепления опоры не отличается, общая конструкция подвески может быть разной. Поэтому, оказывается, что имеющимся съемником просто не подобраться к детали. Также у многих начинающих водителей нет в наличии некоторых приспособлений. Не стоит ехать на станцию техобслуживания из-за отсутствия съемника, опять же можно обойтись без него. К тому же, никаких отрицательных моментов возникнуть не должно.

Диагностика

Как снять шаровую опору без съемника? Такой вопрос задают люди, которые столкнулись с заменой шаровой. Особенно, в случаях неожиданной поломки. Чтобы это не стало для вас неприятным сюрпризом, нужно знать, как правильно диагностировать поломку. Первым признаком неисправности является стук в подвеске при проезде по неровностям дороги. Но, тут нужно учитывать, что на большом морозе смазка может замерзать. В таком случае, стуки могут наблюдаться при начале движения.

Не стоит паниковать, это вполне нормальное явление. Также при сильном износе автомобиль может рыскать по дороге, и наблюдается повышенный износ резины.

Не забывайте, что стучать в подвеске могут не только шаровые опоры. Поэтому, обязательно внимательно осмотрите подвеску. Самым простым способом диагностики является проверка люфта. Для этого необходимо поднять машину на домкрате. После чего, пытаются покачать колесо, при наличии люфта необходимо заменить шаровую. Заодно определяем, какая опора вышла из строя. Это актуально для машин с двумя опорами с каждой стороны. В некоторых моделях имеется возможность замерить уровень износа шарнира через отверстие в нижней части опоры.

Срок службы и нюансы осмотра

Практика эксплуатации показывает, что ресурс опор при езде по ухабистому дорожному покрытию в среднем составляет 70-80 тысяч километров.

Причина в том, что эти элементы «не любят» неровные поверхности (ямы, колдобины и прочие). При осторожной эксплуатации и движении по дорогам лучшего качества шаровые служат дольше — до 120-140 тысяч километров.

В любом случае через 80 тысяч километров пробега желательно также проверить и рулевые наконечники, которые также подвержены износу.

Распознать износ наконечников и шаровых опор можно по легкому покачиванию машины в процессе движения, стуках на кочках и заторможенной реакции на перемещение рулевого колеса. После замены неисправных элементов проблема пропадает.

Перед заменой наконечников рулевого управления, а также шаровых опор, стоит проверить состояние всей передней подвески Рено Логан. Делать это лучше на смотровой яме или подъемном устройстве, на СТО для этого часто используют одностоечные подъемники для автосервиса.

Передние колеса должны быть обязательно подвешены. Во избежание проблем в процессе эксплуатации желательно заглядывать под авто при любой возможности.

Сейчас
читают
Почему Рено замедляет свои автомобили?

Новый Renault Duster 2021 в России: комплектации и цены, первые отзывы

• Оцените состояние пыльников шаровых, выполненных из резины, проверьте целостность чехлов ШРУСа, исправность рулевой рейки и наконечников.
• Рассмотрите элементы подвески на факт следов механических ударов или трещин, которые могли появиться при сильном воздействии в процессе движения.
• Обратите внимание на состояние рычагов, штанг стабилизаторов, стоек и соединительных тяг на факт деформации. Осмотрите все элементы передней части кузова в местах крепежа.
• Обратите внимание на состояние резиновых изделий — подушки, шарниров и опоры передней стойки. Выявление любых повреждений на этих элементах требует незамедлительной замены. Главные симптомы неисправности — разрывы, выпучивание резины, повреждение с торцевой части. Кроме того, замена необходима при явных признаках старения, разделении металла и резины, трещинах и прочих нарушениях целостности.

Снимаем шаровую

Итак, вы уверились, что опоре пришел конец, и теперь следует ее поменять. Кстати, делается это не только в случае неисправности данного элемента конструкции. При ремонте ступицы также придется снимать шаровую, иначе не получится демонтировать поворотный кулак. Перед началом работы нужно обработать гайку проникающей смазкой. Это значительно облегчит разборку. Подготавливаем автомобиль. Его ставят на ручник, устанавливают противооткатные упоры. Автомобиль поднимают на домкрате, принимают меры, чтобы он не упал. Снимают колесо.

Для снятия шаровой без съемника вам потребуется ключ, монтировка и молоток. Производится эта работа в следующем порядке:

• Ослабляем гайку, крепящую палец опоры. Ее следует открутить до верхнего края пальца. На некоторых моделях имеются дополнительные винты, крепящие корпус шаровой опоры. Если таковые имеются, то необходимо их выкрутить;
• Подготовив, таким образом, опору, приступаем к ее снятию. Для этого, подсовываем под рычаг монтировку, и начинаем его несильно отжимать (вверх или вниз, в зависимости от расположения опоры). При этом, наносим сильные удары по пальцу. Для этого и была оставлена гайка. Обычно нескольких ударов оказывается вполне достаточно.

Использовать такой метод можно без опасений за остальные элементы подвески. Даже если вибрации возникают, они гасятся сайлентблоками. Такой способ полностью универсален, его можно применять на всех моделях автомобилей, имеющих шаровые опоры.

Чем опасна неисправность шаровых опор?

Проверка шаровой опоры — все секреты

Внешний осмотр детали и анализ признаков неисправности не всегда дает четкую информацию о ее состоянии.

Чтобы подтвердить или опровергнуть подозрения, можно использовать простые и проверенные способы.

Принцип действия следующий:

• Для проверки состояния шаровых опор на Рено Логан на слух, позовите напарника. Попросите его, чтобы он раскачал машину, а сами прислушайтесь к посторонним шумам (стукам).
• Попросите напарника нажать на тормоз до предельно нижнего положения, а сами возьмитесь за верх и низ колеса, после чего покачивайте его. Появление заметного люфта свидетельствует о зазоре между пальцем и корпусом шаровой опоры Рено Логан. В такой ситуации единственное решение — замена поломанного узла.
• Приложите ладонь к кожуху шаровой опоры так, чтобы был захвачен палец и корпус. В этот момент дайте команду напарнику раскачивать колесо. Если вы ощущаете люфт, без замены детали не обойтись.
• Подвесьте машину с помощью подъемного устройства или поднимите колеса домкратом, после чего осмотрите деталь снизу. Главным признаком выхода из строя, как отмечалось выше, является повреждение целостности резинового чехла. Также проведите осмотр пыльника ШРУСа, и при наличии повреждений замените деталь. Если внутрь «гранаты» попала вода или грязь, придется менять весь узел в комплекте.

Правильный осмотр ходовой на Рено Логан – видео.

Как снять шаровую опору без съемника?

Износ или поломка шаровой опоры — серьезная неисправность, которая негативно отражается на работе автомобиля и требует скорейшего устранения.

Наиболее распространенными признаками, по которым можно определить необходимость замены шаровой, являются:

• Скрип в районе указанной детали во время поворота руля.
• Стук, появляющийся преимущественно во время движения по неровным дорогам при низкой скорости. Это обусловлено увеличивающимся зазором между головкой пальца и полостью корпуса, а точнее ее поверхностью.
• Отсутствие устойчивого движения при прямой езде. Дополнительные особенности — наличие неравномерного износа покрышек при правильном развал-схождении. Нельзя полагаться только на данный признак, поскольку он проявляется и при некоторых других неполадках.

Поскольку у автовладельцев далеко не всегда есть желание или возможность обратиться в соответствующий сервисный центр, а также может не найтись под рукой необходимого инструментария, встает ряд вопросов. В данном случае водителей интересует, как снять шаровую опору без съемника. Мы рассмотрим данную процедуру на примере нескольких автомобилей различных марок.

Замена шаровой на Renault Logan.

Владельцам этой марки авто рекомендуется заменять не только шаровую опору, но и одновременно нижний рычаг подвески (здесь, писал на эту тему). Делается эта процедура в результате износа или повреждения узла. Для проведения операции необходимы:

• Молоток.
• Плоская отвертка.
• Торцевой ключ — размерность 30.
• Ключ размерности 13.
• Рожковые ключи на 16 и 18.
• Две трубы разного диаметра.
• Брусок.

Основные шаги процесса.

1. Автомобиль вывешивается, либо с помощью домкрата поднимается его передняя часть, авто устанавливается на опоры.
2. Снимается колесо.
3. Снимаются гайки верхнего и нижнего болта, а также соединительная тяга.
4. У стойки стабилизатора поперечной устойчивости выкручивается гайка, затем вытягивается болт.
5. Удаляется болт шаровой.
6. Вытягивается палец из корпуса поворотного механизма.
7. Снимаются болты сайлентблоков, как переднего, так и заднего.
8. Демонтируется нижний рычаг подвески.
9. Старая шаровая опора удаляется. Для этого с узла снимается резиновый чехол и металлическое фиксирующее кольцо. В конце опора выбивается при помощи молотка (подробнее на видео).
10. Новая шаровая устанавливается так, чтобы ее зубцы вошли в пазы шлица.

Сборку механизма проводить в обратном порядке.

Как осуществить замену на Лада Приора?

В этом случае роль съемника могут выполнить молоток и прут арматуры. Чтобы снять износившуюся или сломанную шаровую опору, потребуется:

• Автомобиль поднимается с помощью домкрата.
• Снимается переднее колесо.
• Приоткручиваются два болта крепления шаровой, откручивается гайка крепления (ключ на 17 и 19).

• Арматурный прут вставляется между рычагом и корпусом опоры, после чего тянется вниз.

• По пальцу необходимо бить снизу вверх в разных направлениях, чтобы конус шарового пальца выскочил из рычага.
• После того, как конус вышел, опора отворачивается от поворотного кулака.
• Чтобы шаровая не прижималась к кулаку посредством рычага, подпирается ступица, либо ставится колесо и опускается домкрат.
• Далее проводится замена шаровой опоры, которая крепится к рычагу и кулаку.

Видео инструкция.

Замена шаровой на автомобиле ВАЗ 2109.

Данный процесс проводится не только при износе шаровой опоры, но и при наличии прорыва в пыльнике. Оставлять это без внимания нельзя, поскольку это влечет опасность для пассажиров и водителя.

Наиболее желательно для работы использовать подъемник или смотровую яму. В случае отсутствия таковых можно воспользоваться домкратом. Что потребуется сделать:

• Снять колесо, на котором диагностика выявила проблемы с ШО.
• Все детали конструкции прочищаются от загрязнений. Плюс элементы крепления обрабатываются с помощью специального состава для снятия ржавчины. Это олегчит проведение монтажа и демонтажа.
• Ключом на 19 открутить гайку, с помощью которой шаровая опора крепится к рычагу подвески.
• С помощью молотка и монтировки палец ШО выпрессовывается из рычага подвески. Для этого гайка не откручивается до конца, а по рычагу наносится несколько сильных прицельных ударов.
• С помощью монтировки рычаг подвески отводится вниз, чтобы освободить палец ШО от рычага.
• Болты, соединяющие шаровую опору и поворотный кулак, демонтируются с помощью ключа на 17.
• Поврежденная шаровая опора снимается.
• Проводится проверка состояния не только опоры, но и пыльника. Порой замены последнего может оказаться достаточно для устранения неполадок. При обнаружении явных поломок шаровая опора снимается, ставится новая, а узел собирается обратно.
• Необходимо обратить внимание на состояние пальца. В нем должна находиться распорная втулка. В случае отсутствия ее следует вернуть на место, иначе обновленная ШО будет работать неправильно.
• Резиновый чехол смазывается консистентной смазкой перед процессом обратного монтажа. Плюс смазку потребуется нанести на место установки пыльника в шаровой опоре.

Зачем их менять

Частой причиной замены является их выход из строя. Визуальные признаки износа шаровых опор описывать здесь не буду, подробно рассматривал в прошлой статье, ссылка выше. Будем считать, что они уже проявились на автомобили и так ездить не комфортно и местами даже опасно – можно потерять колесо на повороте.

Вторая причина – срок эксплуатации и качество дорожного покрытия. У каждой детали есть свой период гарантированной работы, заложенный заводом-изготовителем. Это время может сократиться, если вовремя их не обслуживать. Как продлить срок эксплуатации шаровых, я подробно разберу в следующей статье.

Третья причина – желание быть уверенным, что доедешь до места назначения. Если собираетесь ехать на дальнее расстояние и знаете, что давно не делали ТО подвеске и ходовой, то самое время уделить пристальное внимание шаровым, чтобы они в пути не преподнесли сюрприз. Делаем диагностику и если есть малейшие признаки неисправностей, то меняем шаровые опоры.

Это можно сделать самому или обратиться на СТО. Потратите деньги на работу мастеров, но сэкономите время. Любите самостоятельно ремонтировать – вооружаемся нехитрыми приспособлениями и читаем внимательно статью, здесь подробно рассмотрим все шаги замены.

Можно ли восстановить опору?

У данного элемента имеются 2 типа неисправностей. Наиболее часто можно столкнуться с выработкой смазки, имеющейся в корпусе. При таком развитии событий восстановление шаровой опоры в рабочее состояние дается легко. С помощью специального шприца в корпусе обновляется количество смазки. Опытные мастера отдают предпочтение графитовой смазке, но можно воспользоваться и другой ее разновидностью, желательно с близкими по значению показателями, советую прочитать статью — чем смазать шаровую.

Если работоспособность шаровой была восстановлена приведенным выше способом, стоит учитывать, что продлить ее надолго не получится. В случае, когда имеется высокая степень износа, добавление смазки не изменит положения вещей. Потребуется замена запчасти.

Состояние большинства отечественных дорог приводит к тому, что автомобильные подвески не могут служить долгое время, вследствие чего требуется регулярная и частая замена ее элементов. Что касается шаровой опоры, то снятие ее без съемника не представляет большой проблемы. Для этого процесса требуется минимальный набор вспомогательных инструментов. При этом отсутствие профессионального инструмента не окажет отрицательного воздействия на детали механизма.

Как снять шаровую опору своими руками без съемника?

Если есть нормальный инструмент, свободное время и желание повозится с автомобилем, то какой смысл обращаться на СТО? Деньги, которые придется там оставить, можно потратить и на более приятные мероприятия. Тем более можно поработать, если шаровая опора давно подает сигналы о том, что ее пора отправить на покой – стучит на ямках. Очень скоро крутить руль станет затруднительно, а дальше – хуже, шины с неравномерным износом придется заменить.

Восстановление своими руками шарниров

Как уже ранее было сказано, шаровая опора находится в передней подвеске транспортного средства. В некоторых случаях передняя шаровая опора может быть восстановлено самостоятельно. Это касается тех шарниров, которые можно разобрать. В них подлежит замене пластиковая вставка, после чего шарнир собирают, затем устанавливают на своё место.

На «Жигулях» до сих пор практикуют восстановление шарнира установкой под пластиковую вставку дополнительной шайбы из толстой резины.

Совет! Между пальцем и пластиковым сухарём обязательно должна быть смазка типа ШРБ или аналогичная ей замена.

Последовательность действий

• поставьте автомобиль на площадку;
• под задними колесами должны стоить упоры, чтобы машина не покатилась;
• установите под домкрат ровные деревянные бруски или кирпичи;
• ослабьте крепежные гайки на колесах;
• поднимайте кузов до тех пор, пока колеса слегка не оторвутся от асфальта;
• выкрутите окончательно колесные гайки. Соблюдайте осторожность, ведь автомобиль теперь стоит только на сравнительно неустойчивых домкратах и при чрезмерном усилии может упасть;
• снимите колесо и для полной безопасности подложите его под балку;
• откройте свой ящик с инструментом, возьмите подходящий ключ и снимите суппорт, к которому может быть прикручен небольшим болтиком защитный кожух;
• если замена колодок не планируется, то отведите суппорт на шланге в сторону и привяжите его к раме;
• открутите на 3 оборота гайку крепления на рулевой тяге;
• вставьте ломик, чтобы один конец рычага уперся в любую металлическую деталь, а сам рычаг был на штанге наконечника. Одной рукой давите на рычаг, чтобы выдавить конус рулевой тяги, а другой рукой молотком постукивайте по кулаку в ступице, освобождая рулевую тягу;
• открутив гайку крепления, отведите тягу в сторону;
• открутите стойку стабилизатора;
• ломиком или домкратом ослабьте напряжение между стабилизатором и стойкой и достаньте шаровую стойку;
• снимите амортизатор, открутив верхние гайки и болт снизу;
• отпустите гайку верхней опоры;
• вставьте ломик так же, как при снятии рулевой тяги, но очень аккуратно, чтобы не пострадали пыльники ходовой;
• постучите по ступице молотком в месте крепления шарнира к поворотному башмаку;
• открутите полностью гайку шаровой опоры;
• выкрутите все крепежные болты верхнего рычага;
• снимите шаровую опору и приступите демонтажу нижней;
• ослабьте крепежную гайку;
• со ступицы снимите защитную крышку;
• извлеките стопорное кольцо, а также регулировочную шайбу;
• под нижним рычагом поставьте домкрат, поднимите его до упора с верхним рычагом. При этом слегка поверните в сторону бампера ступицу;
• продолжайте поднимать ступицу, напрягая ее соединение с шаровой;
• постукивая по ступице, выдавливайте шаровую, откручивая до конца гайку;
• снимите шаровую и постарайтесь не потерять шайбу, что была между подшипником и гранатой. Отверстие закройте чистой ветошью;
• открутив болты крепления, извлеките шаровую из нижнего рычага.

Как видите, проблемы, как снять шаровую опору без съемника не существует. Было бы свободное время и большое желание. Сборка производится в обратном порядке. Купить новые запчасти вы всегда можете в нашем интернет-магазине!

Запрессованная в подвеску

Существует такие типы крепления, где не используются болтовые соединения. В них шаровая опора запрессована в подвеску. Такой «финт» сделан, чтобы автовладельцы не меняли только один шарнир, а весь рычаг в сборе с ним. Так выходит дороже, можно дополнительно заработать на запасных частях. Местные «Кулибины» научились их менять, выпрессовывая.

Недостатком данного способа является обязательное снятие всего рычага.

На разных моделях автомобилей он снимается по-своему, описывать в этой статье все варианты нет смысла. Разберем основные этапы.

1. Срываем и откручиваем гайку, которой притянут палец к ступице;
2. Для выпрессовки шарнира используем съемник. Если нет специнструмента, берем монтировку и оттягиваем рычаг вниз, создавая напряжение на пальце. Молотком аккуратно и четко бьем по конусу поворотного кулака (не по рычагу), палец должен вылезти.
3. Демонтируем нижний элемент подвески.

Теперь нужно выбить шаровую из него. Воспользуемся шлицевой отверткой. Убираем стопорное кольцо с защитного кожуха и опоры. Поддеваем их, вытаскиваем по очереди.

Чтобы выбить, используем проставку большего диаметра, чем размер шарнира . На неё ставим рычаг, сверху по пальцу детали, а не руки, бьем молотком. Она должна выбиться. Главное – не повредить «лопух» и посадочное место, в противном случае после замены, шаровая опора не запрессуется в рычаг, или станет на перекос, или появиться люфт.

Новую деталь осматриваем, снимаем пыльник и проверяем количество смазки под ним. При необходимости добавляем её.

Переворачиваем рычаг, вставляем опору в свое гнездо. Чтобы запрессовать её обратно, нужно подобрать оправку подходящего диаметра. Бить по нижней части детали нельзя, разрушиться вкладыш. Можно воспользоваться накидной гайкой, чтобы её внутренний диаметр был по размеру упора шаровой. То есть, удар должен приходиться только на края новой детали.

Запрессовываем шаровую таким образом, чтобы она «садилась» равномерно, не было перекосов. При необходимости поправляем оправку и бьем по другой стороне, чтобы выровнять её.

Устанавливаем стопорное кольцо, фиксирующее шарнир в элементе подвески. Надеваем пыльник и фиксируем его своим стопором.

При установке последнего кольца старайтесь не порвать защитный кожух, иначе придется его менять. Разрывы и трещины в нем недопустимы.

Установка производиться в обратном порядке. Здесь могут быть свои нюансы у каждой модели авто.

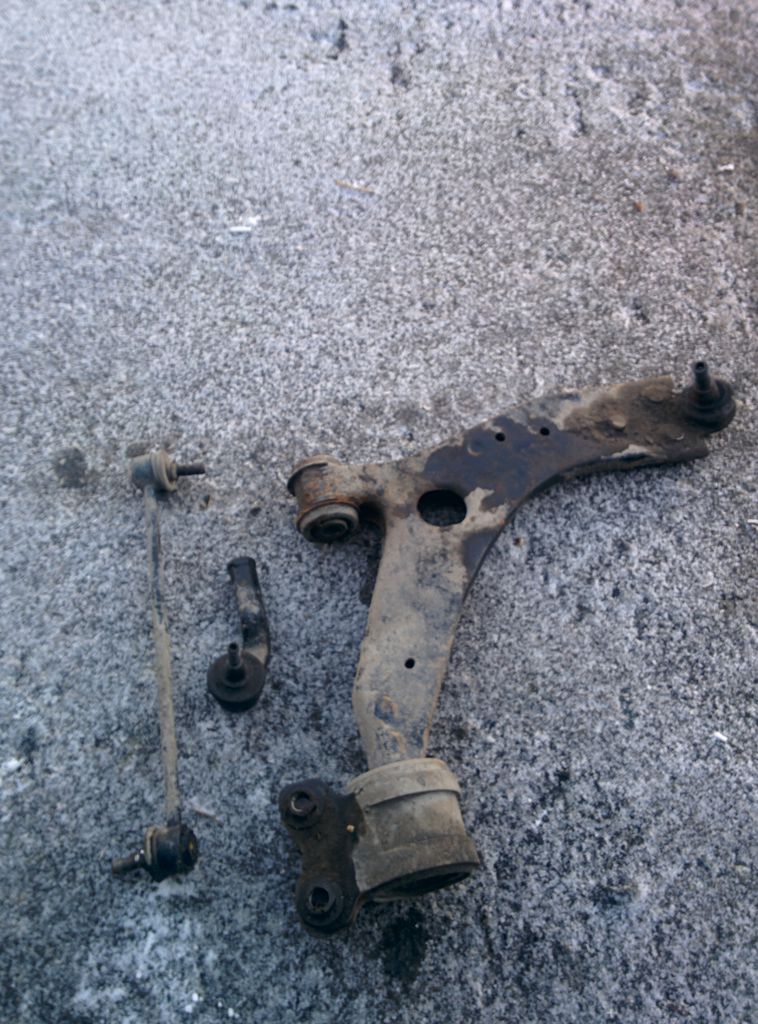

Как вытащить шаровую без съемника фокус 2

22 апр еля 2018

13 нояб ря 2017 mobile

Да и насчёт того как сбить шаровую , лучше всего молотком. Т.к съемником можно порвать пыльник.
И гайку лучше скрутить полностью т.к потом будет тяжело её скрутить (шарик начнёт прокручиваться и придётся чем то подпирать рычаг чтобы её скрутить)

Передние сайлентблоки передних рычагов практически вечные, запресовывать их подходящей головкой из набора инструментов

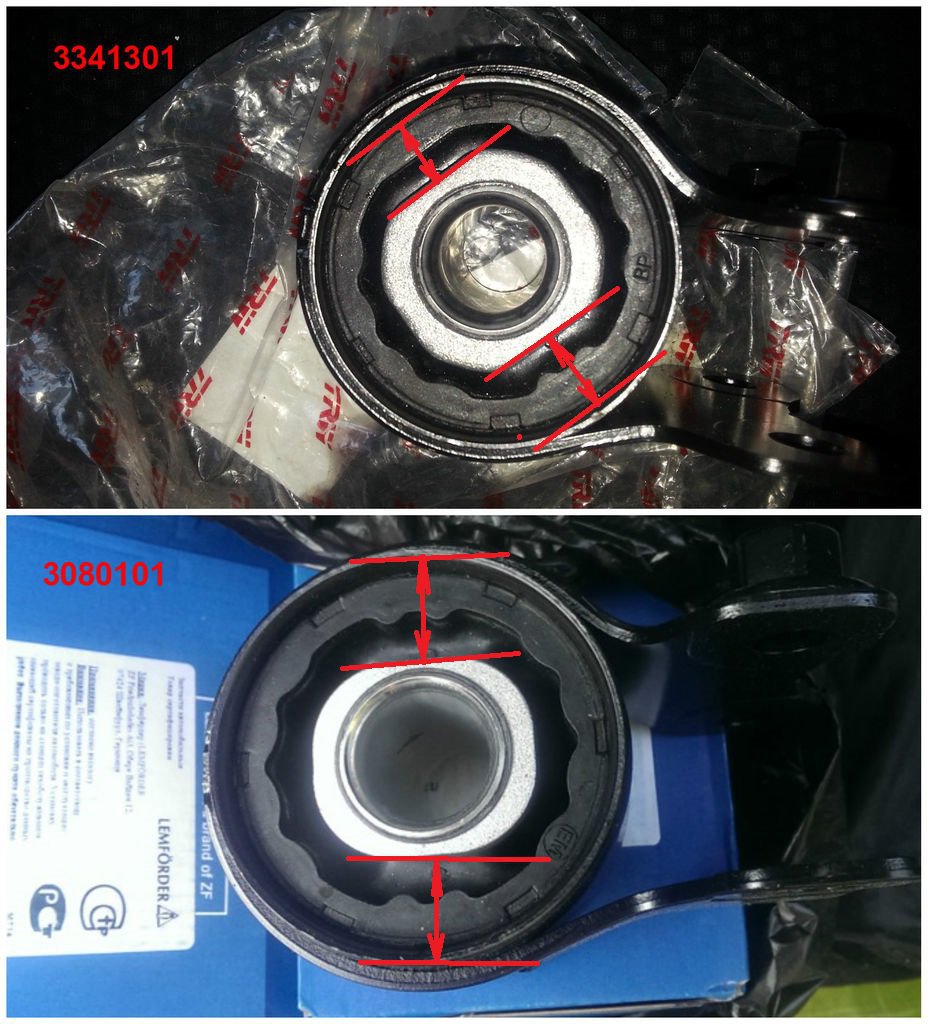

Мне не сложно купить эти Лемфы, но по задней подвески многие жалуются, что они сильно испортились и их сайленты отхаживают меньше 30 т.км. (иногда до 15). Вопрос: есть ли других производителей похожие мягкие сайленты от Volvo S40 именно такой формы?

Аналогичный вопрос по передним: можно поставить более мягкие от Volvo S40, тоже лемфы 3080001:

и ввиду вышеизложенный инфы по поводу не сильно надежных лемфов нынче, чем их можно заменить именно такой формы ?

И скажите уже по съему рачага: кто какой съемник использовал для снятия шаровой ?

По выпрессовке/запрессовке: есть ли размеры оправок для прессовки/запрессовки этих сайлентов ?

6 окт ября 2017

Замена переднего левого полупривода имеет свою специфику в силу 2-х причин:
1) На внутреннем валу имеется фиксирующее пружинное колечко, которое фиксирует вал в дифференциале АКПП.
2) Внутренный вал утоплен между корпусом АКПП и подрамником.
В силу указанной специфики заменить данный полупривод бывает проблематично.
Согласно оф.руководству для демонтажа полупривода необходимо использовать специальный вилочный съемник . К сожалению, вилочные съемники для шаровых и наконечников рулевых тяг не подходят по размеру.

Автор предлагает следующий, достаточно доступный, способ (для уточнения отдельных процедур воспользуйтесь ранее указанным руководством по ремонту).
1. Снимите правое левое колесо.
2. Снимите пластиковый подкрылок.
3. Снимите тормозной суппорт и тормозной диск. Суппорт не нужно отключать от тормозной магистрали, достаточно подвесить его на проволочном крючке через одно из отверстий в лонжероне.
4. Отсоедините наконечник рулевой тяги от поворотного кулака.
5. Отсоедините верхнее крепление тяги стабилизатора от аммортизационной стойки.
6. Извлеките болт крепления пальца шаровой нижнего рычага.
7. Ослабьте гайку крепления штока стойки аммортизатора.
8. Открутите 3 гайки крепления стойки аммортизатора к опорной чаше корпуса.
9. Демонтируйте стойку аммотризатора в сборе с поворотным кулаком.
10. Подставьте емкость не менее 3 литров под место входа полупривода в дифференцал АКПП. После демонтажа полупривода из АКПП польется масло.
11. Возьмите 1 метр стального троса диаметром 4 мм и 2 зажима для троса на 5 мм.
12. Сложите трос пополам и наденьте на него один из зажимов. Зажим должен сидеть достаточно плотно, но при этом двигаться вдоль троса.

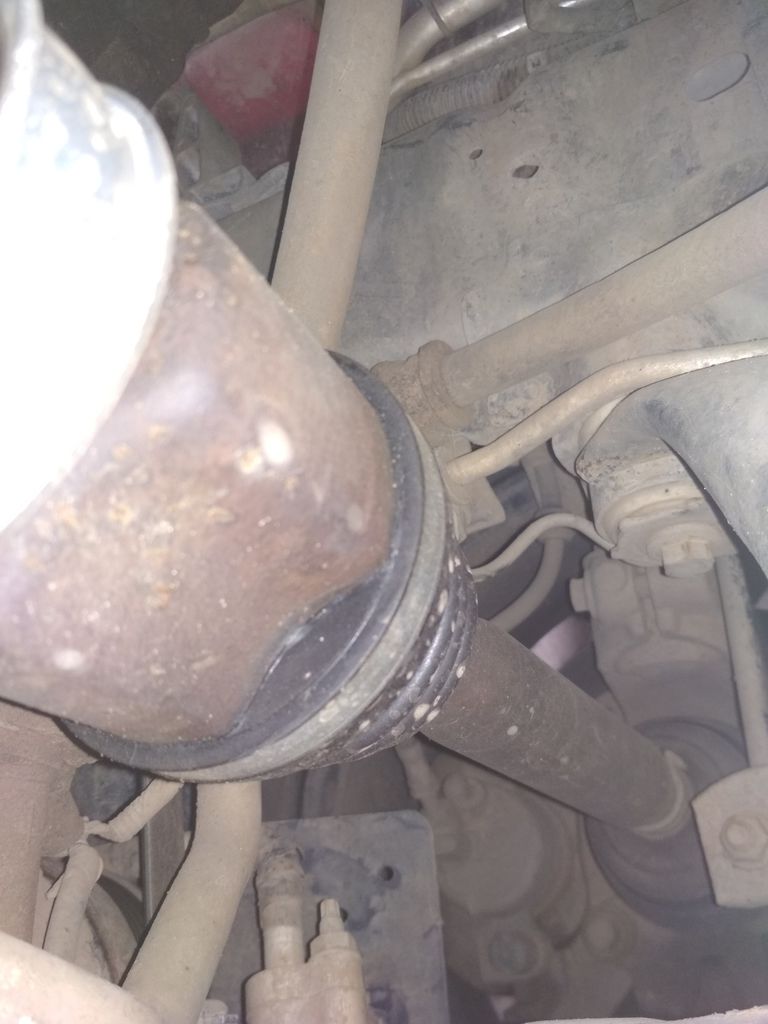

13. Проденьте в получившуюся петлю полупривод, и заведите петлю в пространство м/у ШРУС внутреннего вала и АКПП. Должно получиться так:

14. Продвиньте зажим троса внутрь, стягивая петлю. В идеале зажим долже частично зайти м/у ШРУС внутреннего вала и АКПП.

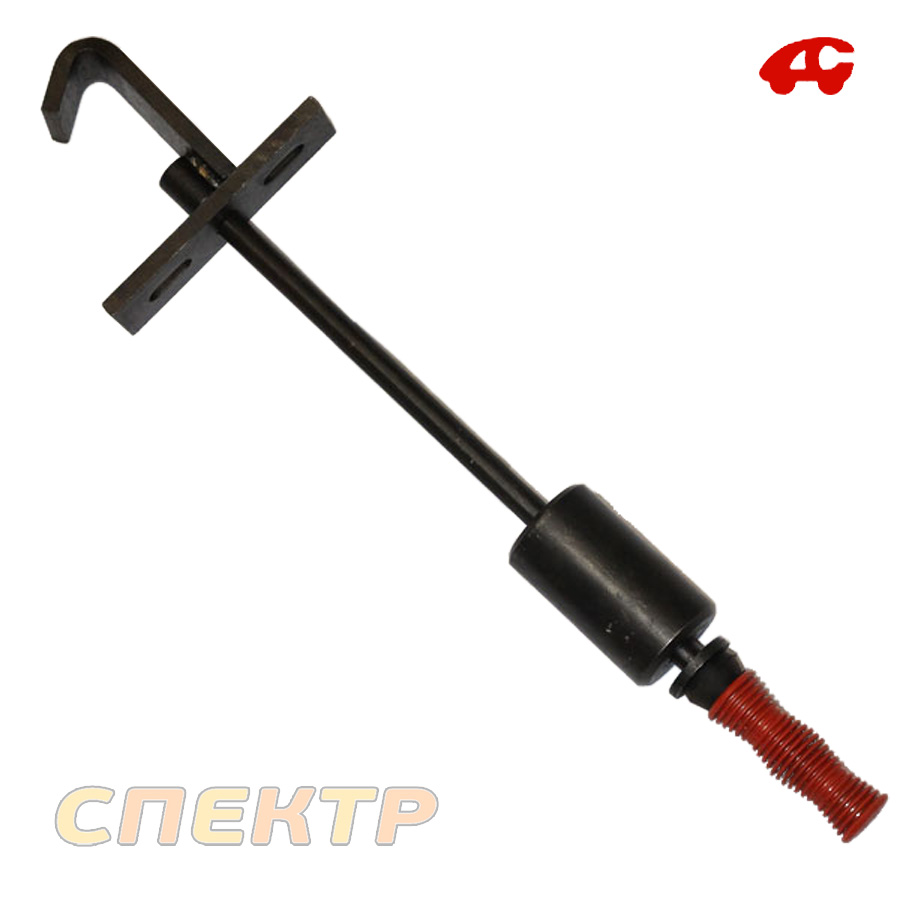

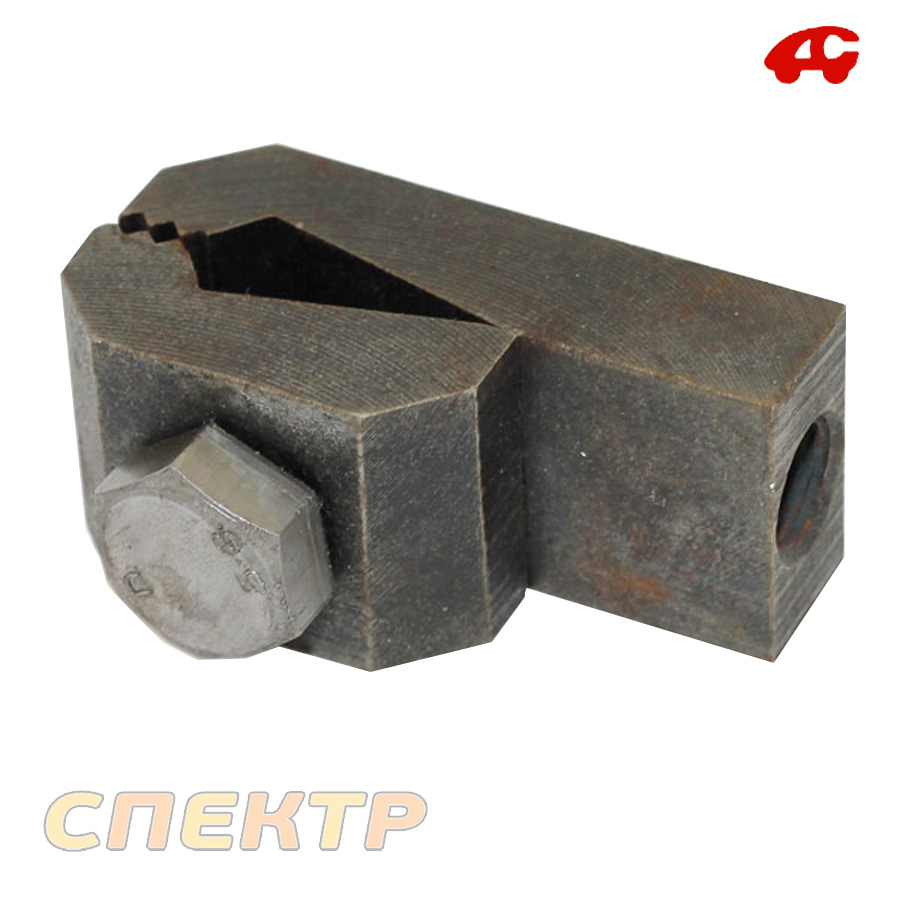

15. Возьмите обратный молоток весом от 4 кг. с зажимом типа "крокодил". (Дешевый вариант молотка и зажима можно заказать здесь: http://auto-emali.ru/detail-52942 />и http://auto-emali.ru/detail-52953) />.

27 мая 2018

Всем привет. Может кому полезно будет, расскажу как менял внутренние пыльники приводов. Авто Фокус 2010 года, 2,0 литра, МКПП.
Менял из за трещин вдоль малого хомута, разрывов и езды с порванными пыльниками не было.
Купил следующий комплект:

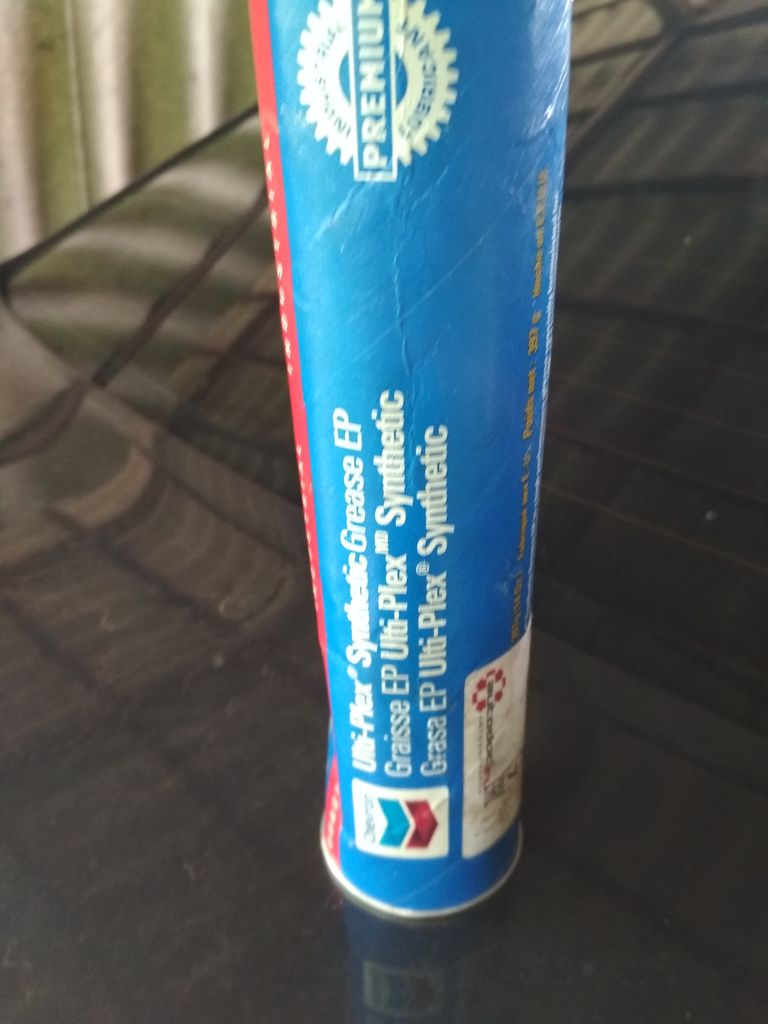

— 250188642 CHEVRON Смазка
— ADN18143 BLUE PRINT Пыльник ШРУСа внутрен.к/кт — 2 штуки
— 1863642 FORD Сальник полуоси ступенчатая мкпп (в комплекте сальник с фланцем и скоба крепления пром. подшипника) — 1 шт.
— 154FA3 CASTROL Castrol Syntrans Multivehic75W-90 — 1 литр масла на доливку

Еще купил пенный очиститель двигателя, чтоб все очистить перед сборкой-разборкой. Хомуты малые взял из комплекта, а большие взял в магазине от 2108, взял те которые показались прочнее, из боле-менее толстой полосы стали.

Ход работы. Справа:
— снял колесо, выкрутил ступичный болт
— открутил гайку шаровой , выдавил щаровую из кулака съемником (200 руб в ВАЗовом магазине)
— вытащил привод из ступицы
— открутил гайки крепления подвесного подшипника, снял скобу.

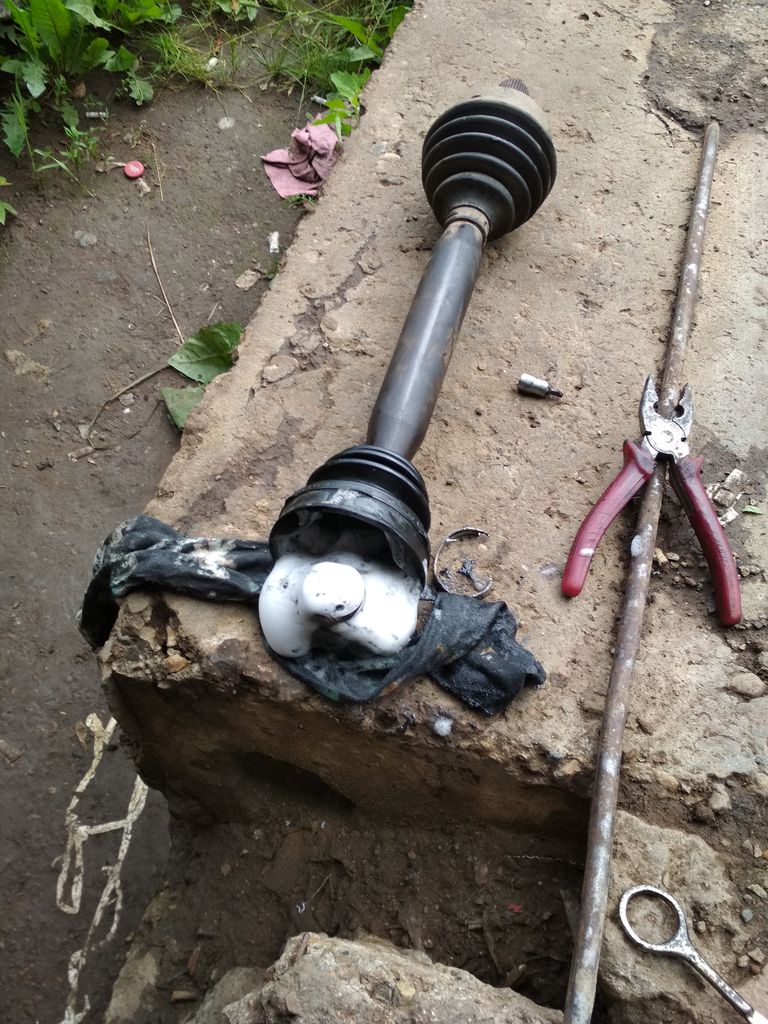

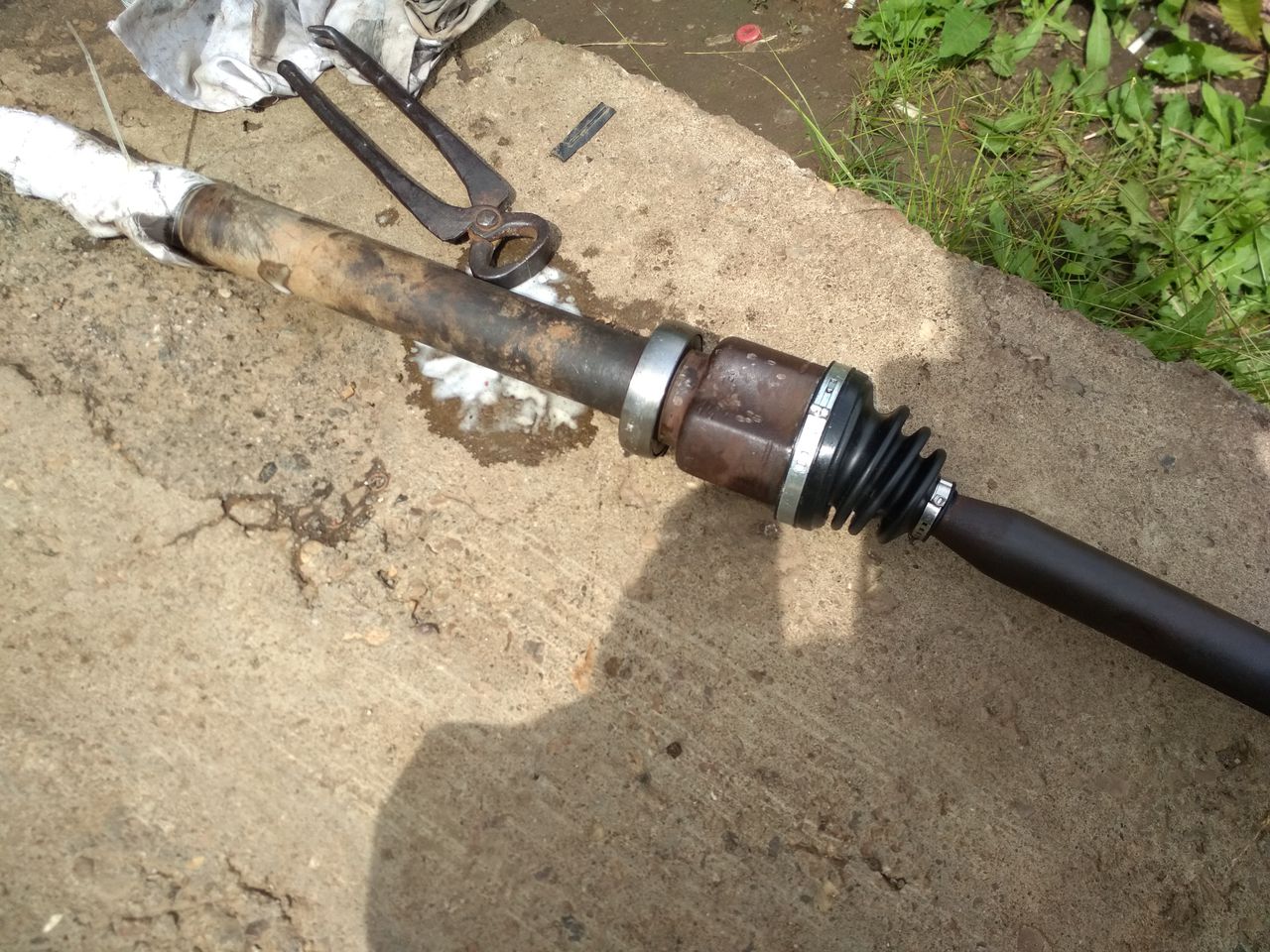

— вытащил весь привод в сборе. Уже на снятом приводе поменял пыльник.

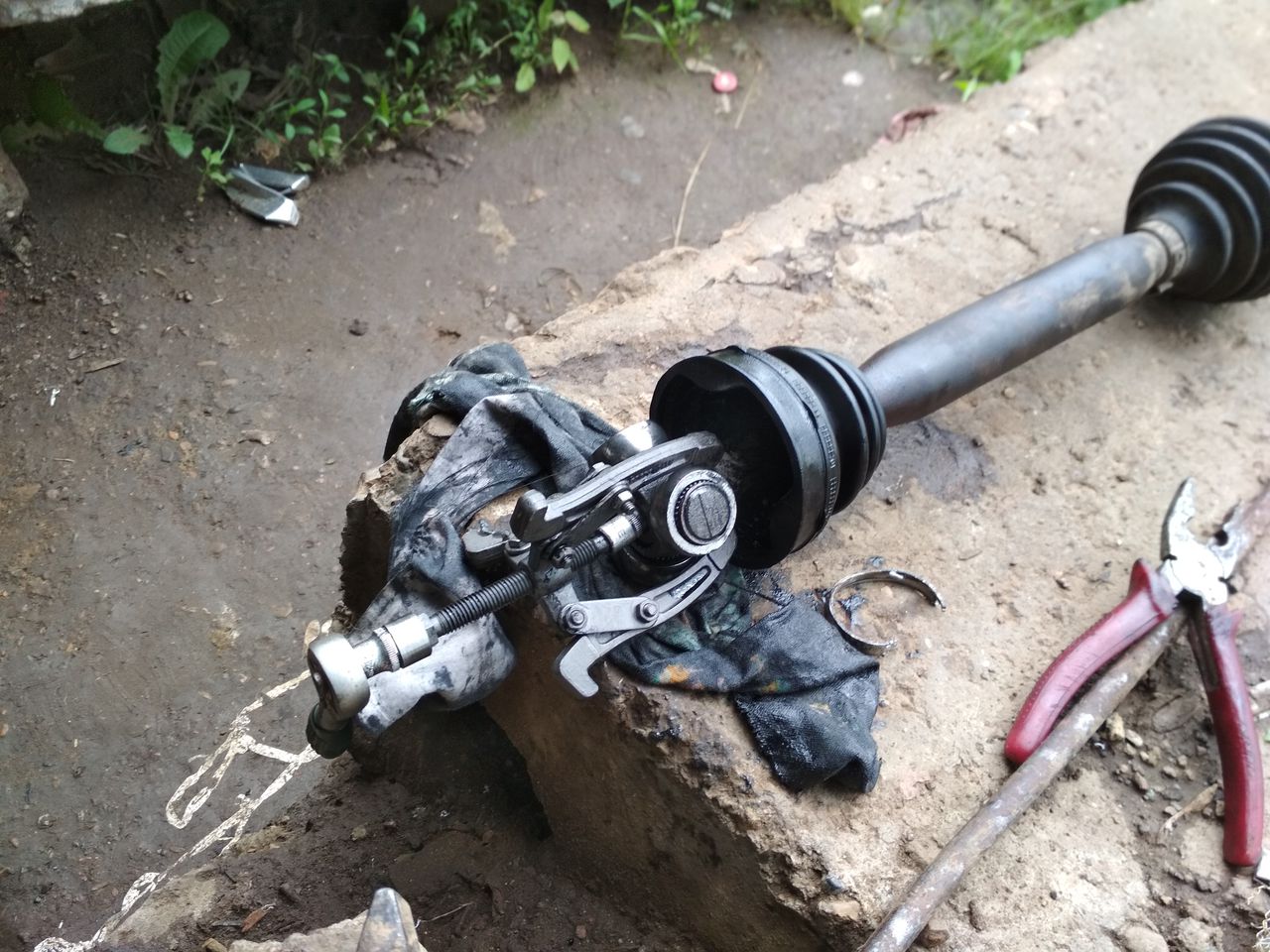

Смазки заложил по 170 грамм в каждый пыльник, взвешивал вываливая смазку на кусок картонки на обычных кухонных весах))). Трипоиды вытаскивал съемником самым маленьким какой нашелся в вазовом магазине (на фото есть). Перед разборкой помечал взаимное положение стакана, привода, трипода. Стакан, трипод, часть привода — все мыл бензином и вытирал насухо. Все собрал в обратном порядке. Хомуты зажал обычными клещами.
— сальник выковырял отверткой, почистил посадочное место, забил новый, фланец намазал герметиком.
— поставил привод, все собрал в обратном порядке

Слева:
— менял не вытаскивая стакан трипода из коробки. В остальном все точно также.

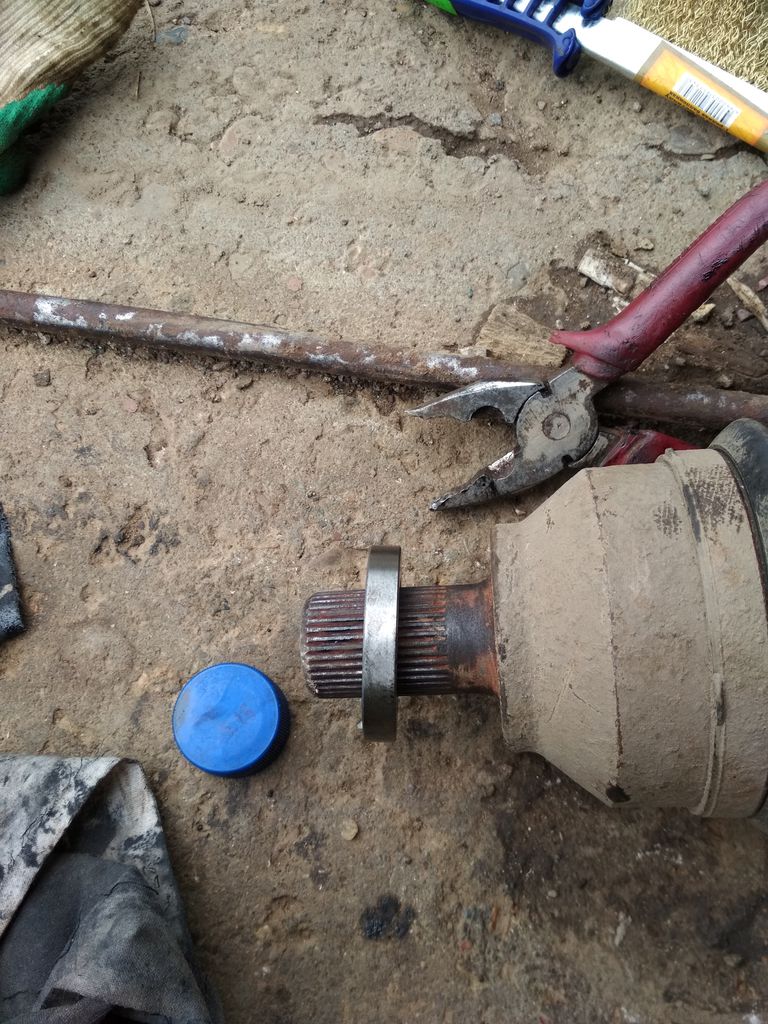

— при сборке поставил шайбы 7 мм между ступицей и гранатой.

Не знаю стоило ли ставить шайбу, но слева был небольшой поперечный люфт трипода в стакане, теперь его нет. Визуально стаканы и триподы, иголки в подшипниках были в идеальном состоянии.

Делал все один, потратил на все часов 5 не спеша. Извиняйте, фото мало, неудобно фотать, руки в грязи

Привода родные- 100%, справа пыльник сел просто идеально, а слева пыльник встал свободнее чем справа, зажался вроде неплохо, но нужно наблюдать не выдавит ли, отпишу позже что получилось.

И еще дополнение: масло из моей коробки не потекло! Такие дела. Потом, когда машину поставил на оба колеса — отвинтил заливную пробку — тоже ничего. В итоге влезло почти 600 грамм масла до кромки заливного отверстия. А сальники были сухие.

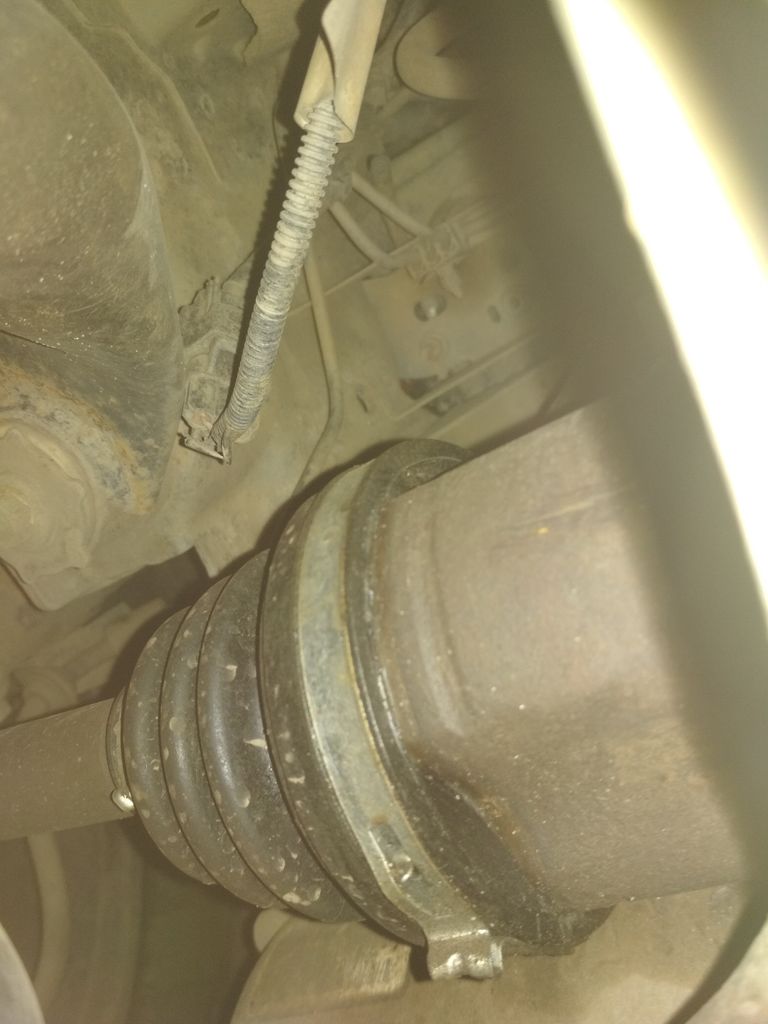

Дополнение. Проехал 6000 км. на этих сальниках. Ничего нигде не выдавило, все на месте. Фото:

Дополнение от 26.11.17. Менял подвесной, осмотрел оба пыльника, правый особенно внимательно, т.к. снимал весь привод. Состояние нового. Пробег 17000 км после установки. Хомуты держатся, не сопливит. Надеюсь что в слеующий раз проверять состояние полезу только весной..

Дополнение от 27.05.18. Пробег пыльников 34000. И грязь была по уши и мороз — 33. Состояние идеальное. Я бы рекомендовал к установке.

Ruslan-102
хороший съемник !!

А я такой метод съема шаровых использую уже давно достаточно.
Беру головку заведомо меньше гайки. В данном случае головка на 19/20, ставлю её сверку на палец шаровой и начинаю выкручивать гайку. Как только гайка шаровой подходит к головке, она начинает ее поднимать вверх, пока та не упрется в привод.
Ну а потом, преодолевая усилие, крутим и крутим. Раздастся легкий треск, это означает что либо треснула головка, либо шаровая выскочила из кулака))) В моем случае, все время выскакивает шаровая

26 июня 2017

Спрашивал про съемник для наконечников и шаровых , сам отвечу.

Менял подвесной подшипник, требовалось отсоединить наконечник и шаровую .
Приобрел съемник ДЕЛО ТЕХНИКИ 812111, можете минусовать, но для себя и своей машины по личным причинам, предвзятости и тд. метод с ударами кувалдой по кулаку считаю неприемлемым.

Для наконечника подходит идеально, за 2 минуты снимается, только при установке не упирайтесь в верхнее кольцо пыльника, а то можно его порвать.

Для шаровой вилка в нижней части маловата, но смог подцепить сборку и так-же вынуть палец без единого удара.
