Автомагнитола своими руками

Сразу тем, кто купил китайские парашные магнитолы на андроиде, и кричит проще купить чем так изголяться
идем меняем микросхемы, чтоб хоть как-то звучало.. Но изголяться не для вас, но если уж вдруг поменяли или попросили поменять кого, то кричите, мы послушаем)

Машина мне досталась со старой штатной магнитолой.

Возможности которой весьма скромны.
Чейнджер на 6 дисков, громкая связь по блютус, радио. Петь музыку по блютусу она не умеет, а слушать что-нибудь своё очень хочется. А еще хочется навигацию, кино, интернет, телевизор, диагностику по OBD и возможно сразу регистратор с камеру заднего хода в ней же.
Покурив форумы pc_car пришел к выводу, что большинство людей там либо не ищут легких путей либо обладают неразумными деньгами на траты, или по скудоумию покупают архидорогие варианты, а скорее всего всё вместе взятое. Вывод напросился сам делать всё с нуля ни на кого не оглядываясь.

Варианты рассматривал следующие
1) воткнуть планшет и к нему периферию.
2) небольшую материнку и отдельный дисплей плюс периферия.

Первый вариант отпал практически сразу. Делать на андроиде жутко не хотелось, это сильно сужало функционал устройства, практически невозможно организовать нормальную громкую связь, необходимость покупки дурацких контроллеров для кнопок на руле. Да и слишком просто)) как вариант планшет на винде, но к сожалению в штатное место влезает только 7", чего на винде просто не бывает, хотя на тао нашел вполне дешевый и качественный вариант 8".Прикольный вариант.Согласитесь, меньше чем за 5000 планшет на винде с 32 гигами пзу, 2 гигами озу очень заманчиво… Но падла не влезает и всё.

Остановился на втором варианте.
Покупаем отдельно 7" дисплей, и отдельно материнку.

Выбор дисплея.
Большинство материнок "микроформата" имеют на борту разъём LVDS, значит по идее можно купить экран от какого-нибудь планшета, вкорячить, подсоединить и все красиво заработает. Вот например распространенная и дешевая матрица, всего за

1600 да еще сразу с емкостным тачем.матрица Очень заманчиво. Однако. Получается нужен переходник в разъема самой мартицы на что-то более крупной для распайки на материнке и неизвестно как запустит этот тач. Сидел, изучал LVDS, подключение тача через "народные контроллеры". В итоге цена за две фитюльки приводила к удорожанию в два с лишним раза. Плюс какая-то хрень на проводочках… Отмелось. Попался вот такой вариант. Чуть меньше трех тысяч, разрешение 1024*600, подключение HDMI и уже с тачем, который винда определяет как родного. Получается очень универсальное решение, можно вообще как отдельный моник использовать и в случае неудачи попробовать продать. Решено, заказано и куплено. Вот так он выглядит, углы обзора вполне себе приличные.

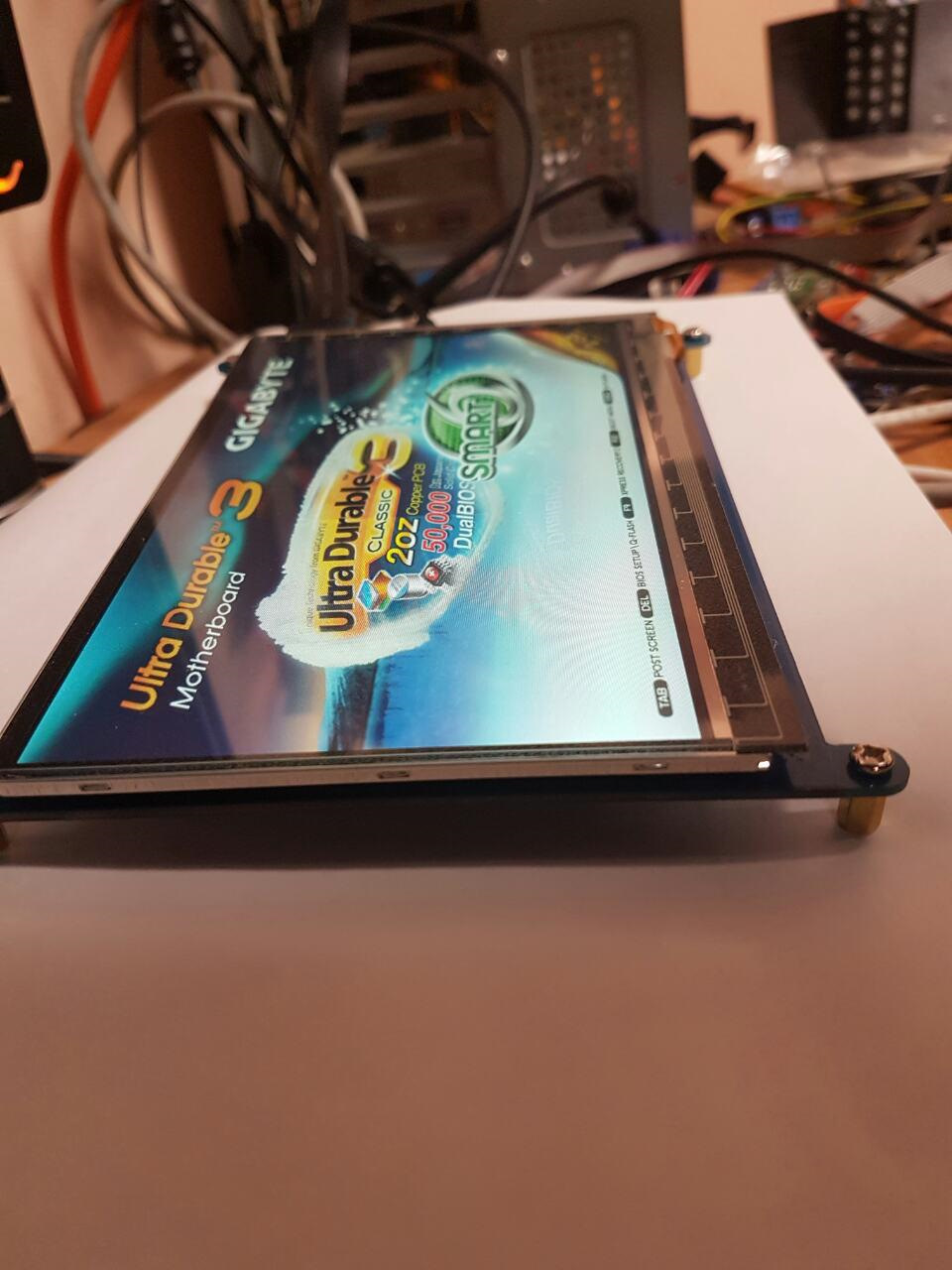

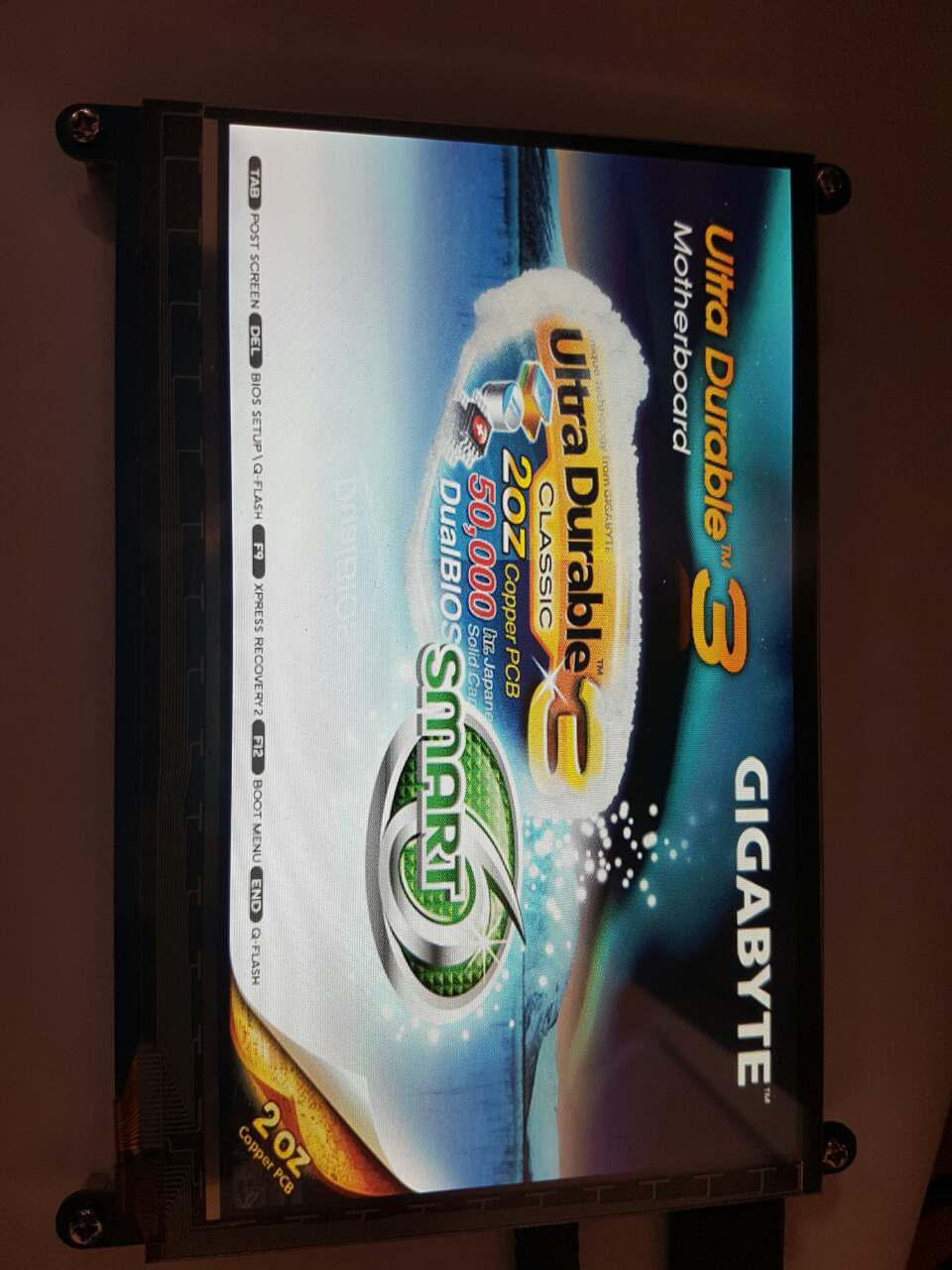

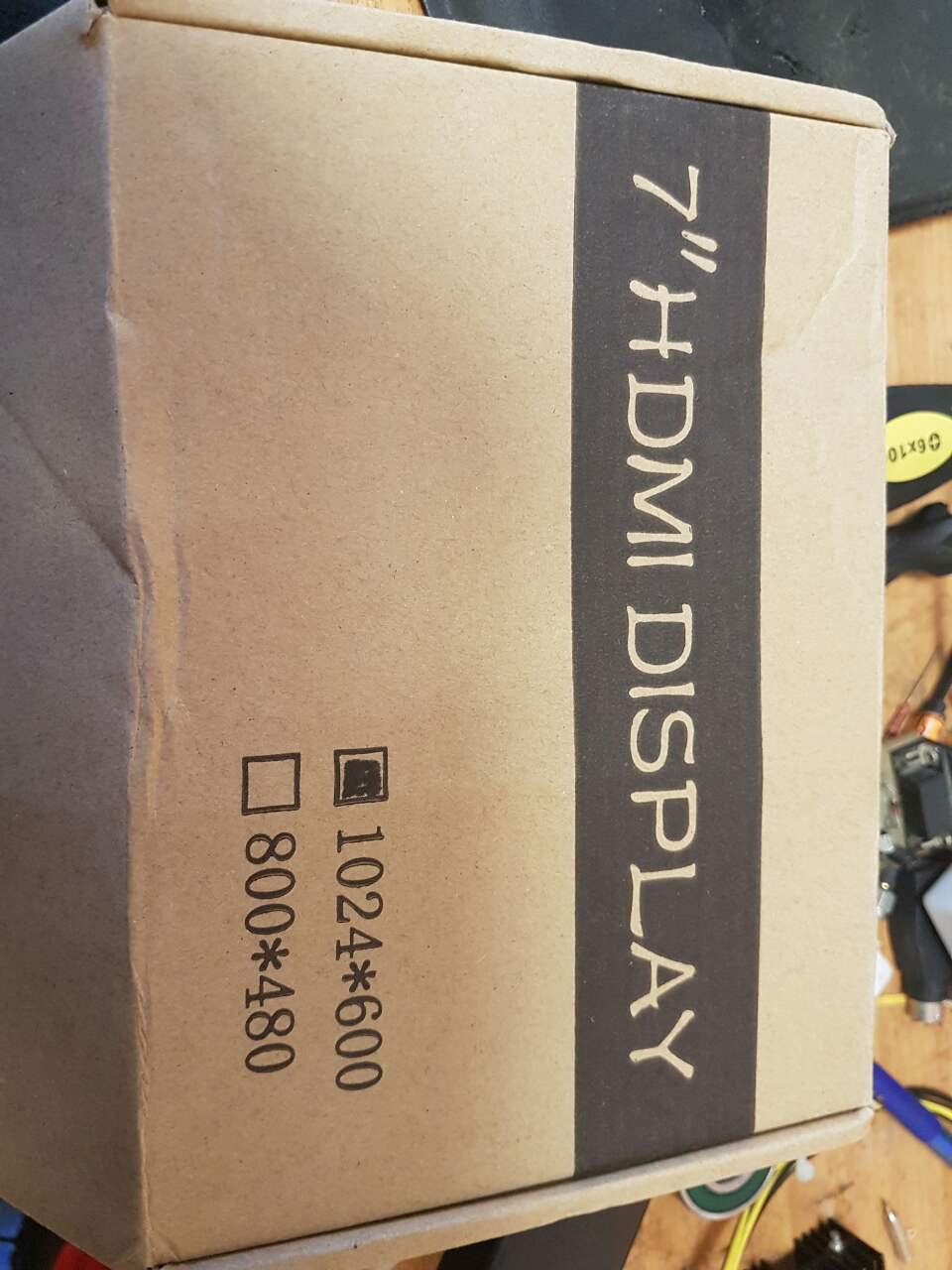

Фото дисплей

В комплекте короткий шнурок HDMI, короткий шнурок микроюсб(питание и тач).
Виндой нормально определился, десятка видит тач, с дисплеем соответственно разобрались.

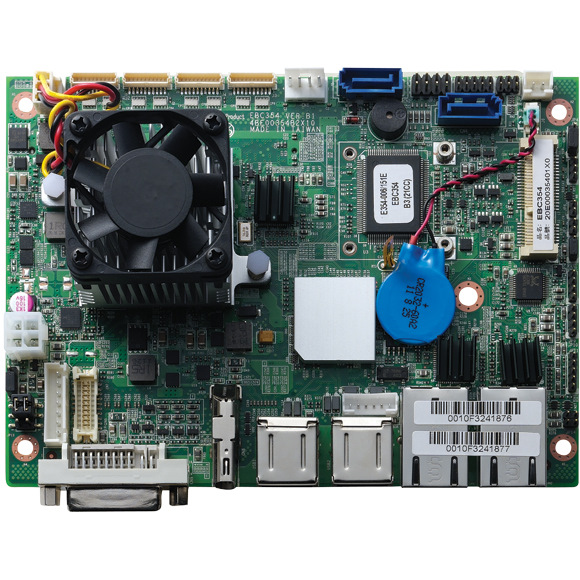

Выбор платформы.
Андроид отмёлся не сразу. Сразу была мысль купить малинку или что-нибудь подобное, ведь дисплей под неё все таки заточен. Снова курим инет… Самое выгодное покупать (на мой взгляд) orangePI, с гигом оперативы и встроенным wi-fi. Что-то типа такого. Имеем практически готовый комп, выход на дисплей hdmi, встроенный wi-fi, точно работающий блютус. Даже какие-то оболочки аля-майфун… Но чего я не увидел — как будет работать навигация(дрова на gps свисток можно и не найти) и поддержку тв тюнера. В принципе готов уже был смириться и остановится, но волею судьбы мне подфартило в виде платы EBC354. Питание однополярное, поддержка win, в общем то о чем мечтал!

Покупать или искать именно такую точно не рекомендую, или дорого или не найти, но найти что-нибудь подобное до 3000 вполне реально, курим авито, там масса такого, и даже более модного, но дареному коню в зубы не смотрим). С платы выкинут вентилятор, переделано охлаждение процессора на пассивное(отвод тепла трубкой).

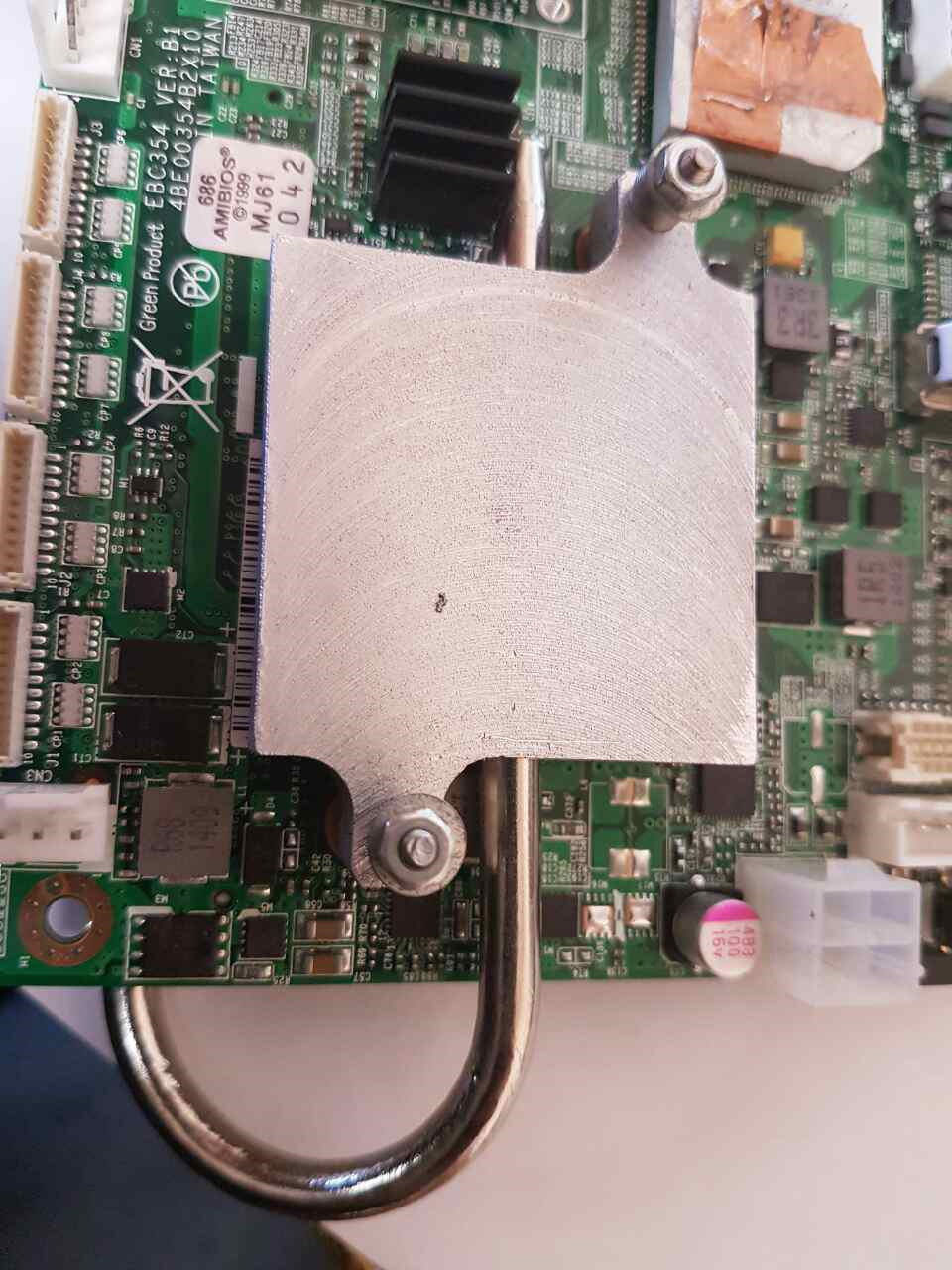

охлаждение

Выбор периферии.
Майфун должен уметь петь, иметь громкую связь, показывать телек, и навигацию, соответственно были докуплены:

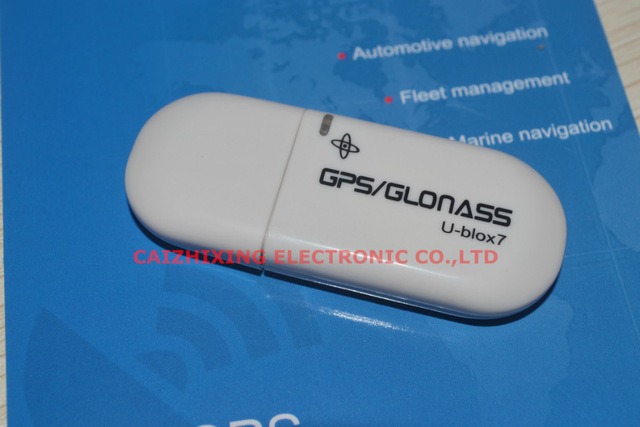

gps свисток.

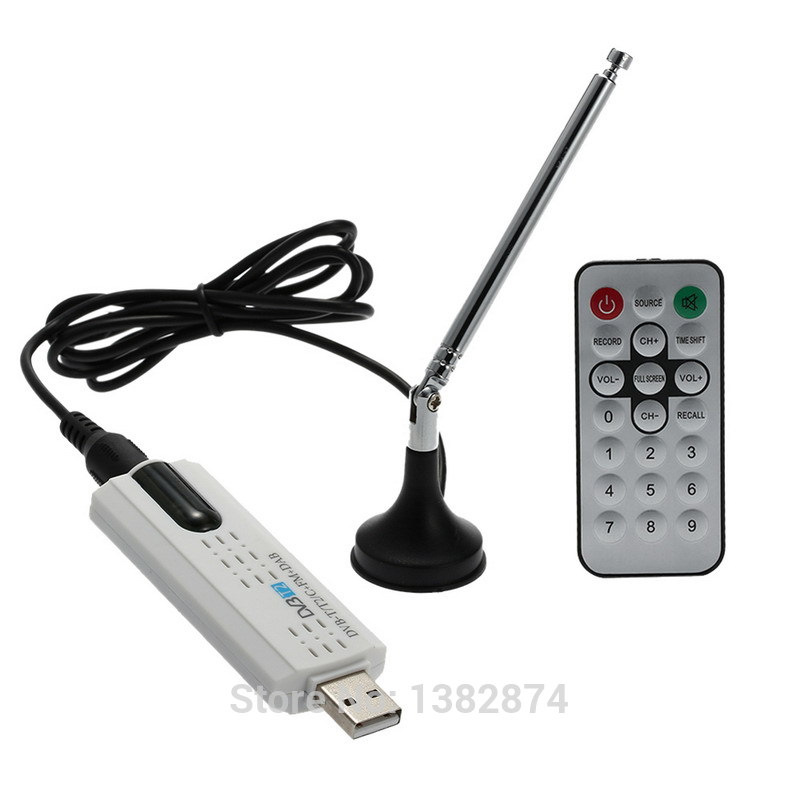

тв тюнер

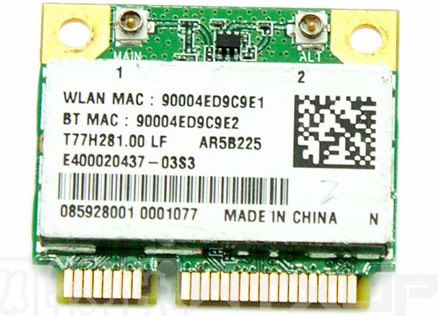

вафля совмещенная с блютус

В качестве HDD естественно хочется видеть SSD накопитель. Но вот цена на них не очень радует, если получится, то система приобретет что-то вроде такого

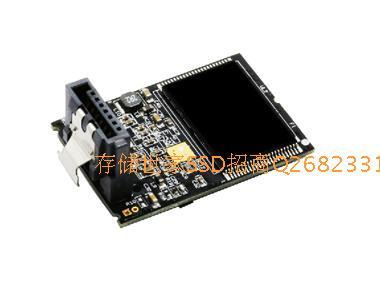

мини ssd

ну а если не закажу, то куплю в обычном форм факторе самый маленький по объему в компутерном магазине.

На текущий момент установлена ось win10, опробован в работе тюнер с навигацией(igo РС). Все работает как надо. Доделаю звук и подцеплю телефон для громкой связи.

Автомагнитола дома, колонки своими руками. моноблок

Идея создания моноблока из автомагнитолы и автоаккустики возникла, потому что музыку в машине слушать шумно, можно насладиться качеством звучания только при выключенном двигателе. Решил убрать из автомобиля эти музыкальные девайсы, а когда при случае под руку попались полки от шифоньера из ДСП, решил сделать моноблок для дома, потому как музыка в машине звучала очень неплохо и простаивать этим компонентам зря не должно.

Почитав статьи про создание АС(акустических систем), а в первую очередь выяснив возможность запитать магнитолу от блока питания ПК, узнал что запитать получится и осуществил пробное подключение блока питания ПК, магнитолы с одним динамиком. Все работает.

Почитав про конструирование АС(колонок), пошел легким путем — без расчетов, а сделать из того, что есть в наличии.
Тип колонок – оформление на месте в автомобиле (динамики на задней полке) — называется экран или щит – открытое исполнение. Звук такого исполнения наиболее качественный. Выбрал для исполнения тип ЗЯ(закрытый ящик)- попроще сделать.

Материал стенок ДСП, МДФ. фанеру нельзя, т.к. они гибкая и будет резонировать. Я использовал ДСП какую нашел бесплатно. При проектировании колонок, считайте, чем больше объем воздуха в ящике, тем лучше (мягче басы)(но лучше рассчитать).

Полку разметил таким образом, чтобы на колонки оставалось максимум объема. Сделал разметку, для пиления использовал электролобзик, затем выравнивать край можно или шкуркой руками или болгаркой с лепестковым кругом. Для соединения стенок лучше использовать евровинт мебельный.

Обязательно сделайте крепеж стенок основательным, не жалейте винтов, чтобы жесткость конструкции была на должном уровне, чтобы при большой звуковой нагрузке на стенки они не вносили своих призвуков.
После разметки под винты и просверливании отверстий под них, соберите всю конструкцию моноблока целиком со всеми винтами, для того чтобы убедится в правильности расположения креплений до основной сборки. Если все хорошо собралось, приступаем к основной сборке моноблока. Для закручивания винтов я использовал шуруповерт с шестигранником на 4 мм, который отпилил болгаркой от мебельного ключа(прямой участок ключа). Надо понимать как распределяется нагрузка внутри колонки с максимума до минимума: стенки передняя – задняя – боковые – верхняя – нижняя. При сборке все стыки промазываем силиконовым герметиком (+пистолет для тубы с герметиком). По теории закрытого ящика звуковые волны должны оставаться внутри ящика, а не просачиваться наружу через щели. Так я собрал моноблок за исключением нижней стенки, через эти отверстия я буду вставлять остальные детали.

Прикрутил динамики на место. Сначала использовал винты из комплекта к динамикам, но потом стал саморезами по дереву закручивать – они лучше в данном случае.
Расположение деталей у меня такое: динамики по бокам, каждый в отдельной колонке, посередине внизу магнитола, вверху сзади блок питания. Пилил лобзиком первые разы, поэтому не важно получалось.
Следующий шаг – усиление жесткости углов. Проклеиваем квадратными или треугольными штапиками на клей ПВА(у меня был вроде ПВА_М ярославский – хорошо справился). Ясно, что дерево должно быть сухое, ровное и пошкуренное.

Ставим блок питания до установки магнитолы(удобнее прикручивать крепление). Затем магнитолу.

Для того чтобы блок питания от ПК заработал в нашем случае надо его стартовать. Ставим перемычку на большом коннекторе (зеленый с любым черным проводом), подойдет скрепка.

12 В возьмем от любого желтого провода. земля — любой черный. желательно проверить мультиметром. если этот блок питания вы больше не будете использовать для ПК, то лучше выбрать 3 желтых провода и 3 черных. проверив, все ли они одинаковые. соединить, увеличив сечение провода для питания. остальные провода лучше обрезать, чтобы не мешались. я не обрезал, т.к. возможно блок еще будет использоваться в ПК. Все соединения проводов лучше пропаять.

Далее советуется объем колонки заполнить звукопроницаемым материалом не касаясь диафрагмы, чтобы снизить скорость зв. волн, уменьшить нагрузку на стенки. я заполнил синтепоном, но когда проверил звучание – убрал, т.к. колонка стала яркой(много ВЧ и СЧ, НЧ стало очень мало). До укладки синтепона я ее проверял без нижней стенки. Звук – отпад! весь моноблок стоял на полу (1 фото).

Далее собрав на герметик нижнюю стенку, послушав – опять мало НЧ, лучше чем с синтепоном, но не то что было в 1е прослушивание на полу без низа. Я предположу, что пол или стол служит нижней стенкой с большой площадью + щели с низу играют роль фазоинвертера (случайного). Но однозначно звук получился самый лучший без нижней стенки на полу. Т.е. после постройки моноблока нужно регулировать звучание колонок под свои желания(с нижней стенкой или нет).

Итог. Когда закончил собирать, понял как надо было это сделать на самом деле.

  1. в задней стенке больших отверстий не надо. вентилятор блока дует изнутри наружу, поэтому тепло от магнитолы будет отведено. достаточно внизу под магнитолой 1го и посередине 2-4 отверстий на 30мм (они там были).
  2. блок питания крепите слегка внутрь, чтобы крайняя задняя точка его (кнопка) не выступала за плоскость панели, чтобы можно было ворочать ящик.
  3. магнитолу ставить только после закрепления блока питания.
  4. пользоваться саморезами по дереву при закреплении динамиков.

Затраты: клей пва 2*23, потратил на 11р, универсальный герметик 112+устройство для него 85, линейки 150, евровинт 50 шт-50р, затраты на переезды . остальное свое или бесплатно.
Выводы. Агрегат вполне работоспособен, звук приличный для этих компонентов. ящик получился тяжелый (около 30кг), переносить удобнее вдвоем. Лучше делать расчетные колонки с нормальными динамиками, но это дороже и сложнее. По электрической части в этом варианте все просто.
Для моих динамиков лучше колонка большего объема. можно сделать не моноблок, а 2 большие колонки и 1 источник с питанием и соответствующими соединениями для коммутации.
После прослушиваний поделюсь впечатлениями. С уважением, ЕА.

Как сделать Android магнитолу своими руками: простой гид

Современные технологии позволяют превратить обычную магнитолу в Android-устройство, которое способно воспроизводить музыку, видео, навигировать, подключаться к Интернету и многое другое. Невероятные возможности Android открывают перед владельцем новые перспективы и функционал.

В этой пошаговой инструкции мы расскажем, как сделать свою собственную Android-магнитолу. Вам понадобятся некоторые компоненты и немного технических навыков, но в итоге вы получите полноценную систему, которая приятно удивит вас своим функционалом.

Первым шагом будет выбор подходящей магнитолы. Лучше всего подойдет устройство с большим дисплеем, встроенным Bluetooth и Wi-Fi модулями. Но главное — наличие выходов и входов для подключения электричества, мультимедийных устройств и дополнительных аксессуаров, таких как дополнительные динамики и камеры заднего вида.

Внимание! Выбирая магнитолу, обращайте внимание на ее совместимость с Android-прошивками. Это гарантирует возможность установки и дальнейшего обновления операционной системы.

После выбора магнитолы необходимо приобрести Android-плату, которая после установки будет отвечать за работу операционной системы. Вы можете найти множество предложений на рынке, но обратите внимание на характеристики и отзывы о продукте, чтобы быть уверенным в его качестве.

Следующим шагом будет установка Android-платы в магнитолу. Для этого нужно разобрать устройство, подключить все провода и установить плату с операционной системой внутрь магнитолы. Будьте внимательны и осторожны во время установки, чтобы не повредить какую-либо часть магнитолы.

После установки Android-платы необходимо подключить все остальные устройства и аксессуары, которые вы решили использовать с вашей Android-магнитолой. Подключите дополнительные мультимедийные устройства, динамики, внешние накопители и т.д. Это позволит вам наслаждаться полным функционалом и раскрыть все возможности вашей Android-магнитолы.

Выбор нужного оборудования

Для создания Android магнитолы своими руками, необходимо правильно подобрать оборудование. Важно оценить свои потребности и учесть несколько факторов:

  1. Тип устройства: выберите подходящую платформу, например, Raspberry Pi или Arduino.
  2. Процессор: обратите внимание на его производительность и совместимость с ОС Android.
  3. Оперативная память (RAM): чем больше оперативной памяти, тем лучше будет работать магнитола.
  4. Внутренняя память: выберите устройство с достаточным объемом хранения для музыки и приложений.
  5. Дисплей: определите размер и разрешение дисплея в соответствии с вашими предпочтениями.
  6. Звук: посмотрите наличие аудиовыхода и возможность подключения дополнительных аудиосистем.
  7. Порты и разъемы: проверьте наличие USB-портов, HDMI, дополнительных выходов и входов.
  8. Беспроводные возможности: рассмотрите наличие Wi-Fi, Bluetooth и GPS.
  9. Дополнительные функции: если вам нужны какие-либо дополнительные функции, отметьте их.

Учитывая все эти факторы, вам будет легче выбрать подходящее оборудование для создания своей Android магнитолы.

Как выбрать подходящую модель и марку магнитолы

При выборе подходящей модели и марки магнитолы для своей Android-магнитолы следует учитывать несколько ключевых факторов.

Во-первых, рекомендуется обратить внимание на функциональность магнитолы и ее совместимость с вашим транспортным средством. Убедитесь, что магнитола оснащена всеми необходимыми опциями, такими как Bluetooth для беспроводного подключения телефона, GPS-навигация и поддержка аудиосистемы вашего автомобиля. Также проверьте, совместима ли магнитола с операционной системой Android и имеет ли она достаточное количество ресурсов, чтобы эффективно функционировать.

Во-вторых, обратите внимание на качество звука, которое может обеспечить магнитола. Просмотрите отзывы пользователей и сравните звуковые характеристики различных моделей. Хорошая магнитола должна обеспечивать четкий и качественный звук, а также иметь возможность настройки равномерного звука в зависимости от предпочтений пользователя.

Также стоит учесть размер и дизайн магнитолы. Убедитесь, что она подходит по размеру для вашего автомобиля без дополнительных модификаций. Кроме того, обратите внимание на дизайн и интерфейс магнитолы. Выберите модель, которая будет легко использоваться и удобно располагаться в вашем автомобиле.

Наконец, не игнорируйте бренд магнитолы. Проверьте репутацию производителя и их опыт в производстве автомобильных магнитол. Более известные и уважаемые бренды, скорее всего, предложат более высокое качество продукции и лучшую поддержку в случае необходимости.

Выбор подходящей модели и марки магнитолы является важным шагом в создании своей Android-магнитолы. Проведите достаточно времени на исследование различных вариантов, сравнение и анализ, чтобы найти идеальную магнитолу, которая будет соответствовать вашим потребностям и предпочтениям.

Необходимые инструменты

Перед тем как начать изготовление Android магнитолы, вам понадобятся следующие инструменты:

— Паяльник. Используйте паяльник с тонким наконечником для точной и аккуратной пайки мелких деталей.

— Пинцет. Пинцет необходим для удобства и точности при пайке, особенно при работе с маленькими элементами.

— Универсальный изоляционный нож. Имея изоляционный нож с острым лезвием, вы сможете легко и аккуратно снять изоляцию с проводов.

— Мультиметр. Мультиметр поможет вам измерить напряжение и проверить соединения на плате магнитолы.

— Резиновая лента. Резиновая лента может быть полезна для изолирования проводов и предотвращения короткого замыкания.

— Пластиковые спатели. Пластиковые спатели помогут вам аккуратно снимать и устанавливать панели и детали магнитолы.

— Паяльная кислота и флюс. Паяльная кислота и флюс помогут улучшить процесс пайки и обеспечить качественное соединение.

— Разводной ключ. Разводной ключ будет полезным инструментом для регулировки громкости и других функций магнитолы.

— Монтажный скотч. Монтажный скотч может использоваться для временной фиксации деталей во время сборки магнитолы.

Убедитесь, что у вас есть все необходимые инструменты перед тем, как приступать к созданию своей Android магнитолы.

Описание основных инструментов и материалов, необходимых для работы

Для создания Android магнитолы своими руками, вам понадобятся следующие инструменты и материалы:

Инструменты:

  • Отвертки разных размеров;
  • Паяльная станция или паяльник;
  • Термоклей или двухсторонний скотч;
  • Пинцет;
  • Пилка или ножницы для металла;
  • Клей для пластика.

Материалы:

  • Android планшет или смартфон с поддержкой OTG и Bluetooth;
  • Коннектор OTG;
  • Ленточный провод для подключения планшета или смартфона к экрану;
  • Магнитола с местом для установки планшета или смартфона;
  • Металлическая или пластиковая пластина для крепления планшета или смартфона к магнитоле;
  • USB-кабель;
  • Кабель AUX;
  • Кабель для подключения сигнала к усилителю магнитолы;
  • GPS-антенна (при необходимости).

Убедитесь, что у вас есть все необходимые инструменты и материалы перед началом работы. Это позволит вам с легкостью выполнять все необходимые шаги при создании Android магнитолы.

Демонтаж старой системы

Для начала, отключите автомобиль от источника питания и убедитесь, что все электрические провода отключены. Затем изучите мануал по эксплуатации вашего автомобиля, чтобы определить, какой имеете дело с оборудованием и какой метод демонтажа будет наиболее подходящим.

Чтобы отсоединить старую магнитолу, сначала удалите панель, закрепленную в районе магнитолы. Это может потребовать использования специальных инструментов, таких как пластиковые спатулы или открывалки для панелей. Осторожно и аккуратно приподнимите панель, чтобы не повредить ее или прилегающие к ней элементы.

После удаления панели, вы увидите магнитолу, которую необходимо вытащить из автомобиля. Возможно, она будет закреплена болтами или зажимами. Сняв все крепления, аккуратно извлеките старую магнитолу из места и отсоедините провода. Убедитесь, что помните порядок подключений проводов, так как вам потребуется эта информация при установке новой магнитолы.

Теперь, когда старая система полностью демонтирована, можно приступить к установке новой Android магнитолы. В следующем разделе мы рассмотрим этот процесс подробнее.

Как сделать магнитолу своими руками

Обсуждение Автомагнитола своими руками
[универсал][Автомагнитола и устройство на Android]
Обсуждение »

По вопросам наполнения шапки обращайтесь к модераторам раздела, отправив «Жалобу» на сообщениях, ссылки на которые необходимо добавить.

Сообщение отредактировал xxxxxxxxxxxxxxxxxxxxxxx — 25.09.20, 19:00

ну эт можно ардуинкой\stm32 реализовать, если нужно, можно и can шину подтянуть, через них же.

но это все дорого выходит. ща андроид гу 2+16 можно взять 4-6тр, останется ток кнопки руля реализовать

Сообщение отредактировал alex161russ — 16.09.20, 15:07

к сожалению, из перечисленного Вами ничего работоспособного собрать при огромных затратах не получится (не то, что в автомобиле, а даже на столе не запустится), т.к. выбран изначально неверный подход к подбору комплектующих
