КАК СНЯТЬ ПРИБОРНУЮ ПАНЕЛЬ ФОРД МОНДЕО 4
Для снятия приборной панели на Ford Mondeo 4 необходимо выполнить следующие действия:
1. Отключите отрицательный провод аккумулятора для предотвращения короткого замыкания.
2. Снимите облицовку передней панели. Для этого потяните за облицовку, начиная с нижнего края.
3. Отсоедините управляющие кабели и электрические разъемы приборной панели.
4. Разъедините тросы связи с панелью приборов.
5. Освободите крепежные болты на рамке приборной панели и снимите панель.
Демонтаж автомагнитолы ФОРД Мондео 4.
Проверка аккумулятора и генератора, без приборов.
Замена Приборки Ford Mondeo IV. После замены пищит без остановки.
Снятие панели приборов Мондео 4
Форд Конверс+ c прошивкой Motral (Продажа)
Ремонт приборной панели Ford Mondeo 4, не поднимаются стрелки.
Замена панели приборов на FORD MONDEO 4
Снятие магнитолы Ford Mondeo 4
Ремонт приборной панели форд Мондео 4 1.8 TDci 2007, не горит не светистя
демонтаж, разборка и пропайка панели приборов
приветствую, камрады!
несколько раз сталкивался с погасанием панели приборов (далее ПП). при этом блок управления воспринимал это действо, как отключение питания (авто работал) и гасил магнитолу… кроме того, нет отображения работы поворотников, головного света и пр.
лёгким шлепком ладони по козырьку панели, можно было восстановить работоспособность, но это не наш метод.
замерли. авто работает
покурил форумы. пишут — непропай ножек основного разъёма ПП (технология сборки без горячей пайки). деваться некуда — будем препарировать.
часто видел описания, как камрады сбрасывали минусовую клемму, снимали подушку и демонтировали рулевое колесо… это лишнее.
поворачиваем руль на 90 градусов влево и вправо, плоской отвёрткой отщелкиваем упоры
демонтируем кожух и движением "на себя" вынимаем нижнее обрамление ПП
в нижней части ПП откручиваем два винта
cr-v t20

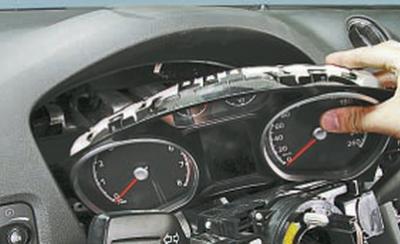

с помощью пластиковых съёмников, демонтируем ПП
идём домой и с помощью пластиковых съёмников разбираем всю ПП. здесь всё на защёлках. другого инструмента не понадобится.
фотографируем положение стрелок, для того чтобы впоследствии вернуть их на прежнее место
на самом деле, стрелки можно выставить при сборке интуитивно — они сидят на осях за счёт натяга и их можно регулировать.
снятие стрелок
продолжаем разбор. нам необходимо добраться до внутренней стороны платы
в итоге, нам предстаёт такое видение процесса
теперь главное — необходимо пропаять этот ряд ножек
вот как они выглядели. можете пересчитать
после пропайки… собираем в обратной последовательности и монтируем на автомобиль.
улыбаемся
работает
ну, и диагностика тремя программками scanmaster, forscan и torque pro по obdII (описание и ссылочка — клац!). ошибок нет!
надеюсь, камрады, теперь вопросов по разбору панели приборов у вас не останется. всё довольно несложно, но необходима аккуратность и внимательность.
Снятие и установка панели приборов
Кузов. Интерьер. Форд Мондео 4
Вам потребуются: ключи TORX Т15, T20, T40, «на 13», «на 15», торцовая головка «на 10», отвёртка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

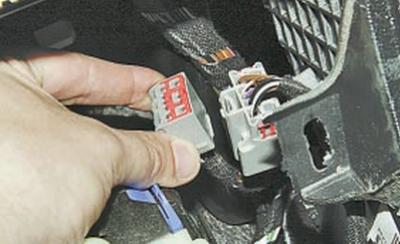

3. Нажав на фиксатор, разъедините колодку жгута проводов, расположенную под облицовкой тоннеля пола.

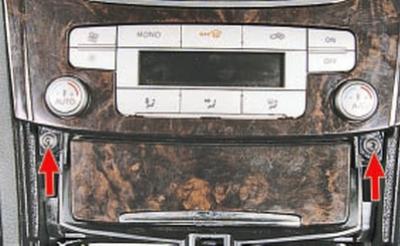

4. Выверните два винта нижнего крепления облицовки магнитолы и панели управления системой климат-контроля.

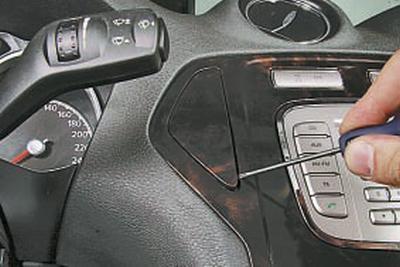

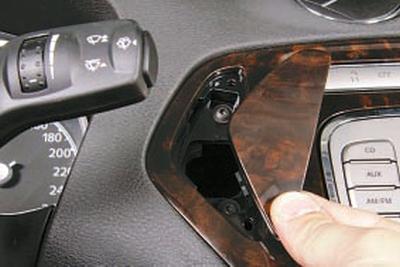

5. Аккуратно подденьте отвёрткой левую заглушку облицовки…
7. Аналогично снимите правую заглушку.
8. Выверните слева и справа по два винта верхнего крепления облицовки…

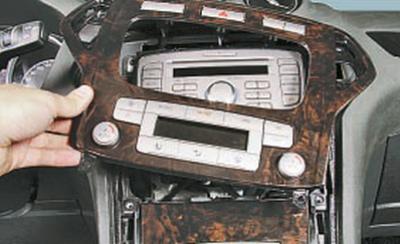

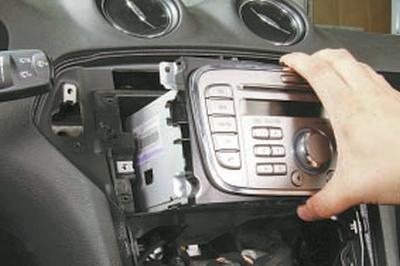

9….и отведите ее от панели приборов.

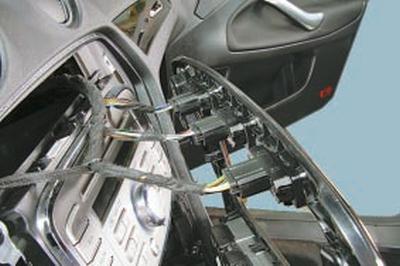

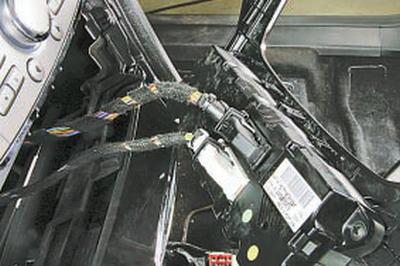

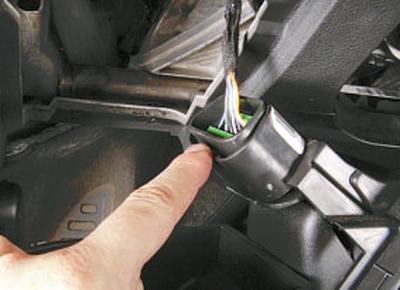

10. Нажав на фиксаторы, отсоедините три колодки жгутов проводов от выключателей…
11….две колодки – от панели управления системой климат-контроля и снимите облицовку.
12. Выньте пепельницу из консоли панели приборов.

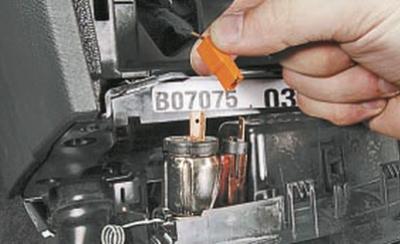

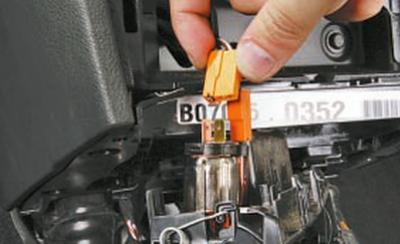

13. Отсоедините колодки жгута проводов от прикуривателя…
14….и лампы подсветки и снимите пепельницу.

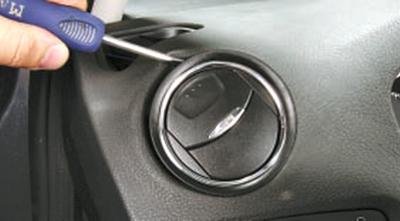

16. Поддев отвёрткой левое сопло воздуховода…

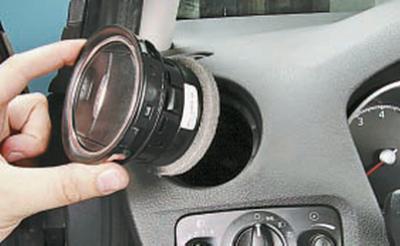

18. Аналогично снимите правое и центральные сопла воздуховодов системы отопления, кондиционирования и вентиляции.
ПРИМЕЧАНИЕ: Если каркас панели приборов не требует замены и его снимать не надо, то снимать рулевую колонку необязательно.
23. Выверните два винта крепления панели приборов к каркасу.

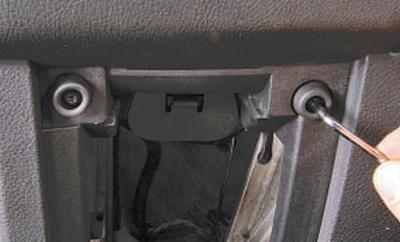

24. Откиньте крышку ящика для мелких вещей и выверните два винта нижнего крепления основания крышки.
25. Выверните два винта верхнего крепления основания крышки.
26. Отсоедините колодку жгута проводов от диагностического разъема…
27….и снимите ящик вместе с крышкой.
28. Откройте крышку вещевого ящика, выверните шесть винтов и два болта крепления вещевого ящика.

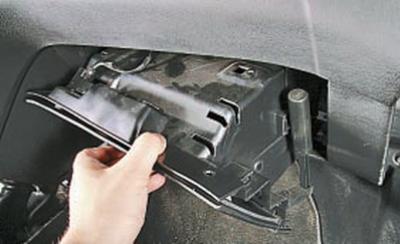

29. Выньте вещевой ящик из панели приборов.

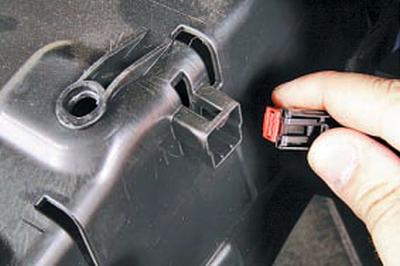

30. Нажав на фиксатор, отсоедините колодку жгута проводов выключателя лампы освещения вещевого ящика.
31. Нажав на фиксатор, отсоедините колодку жгута проводов выключателя подушки безопасности переднего пассажира.
32. Нажав на фиксатор, отсоедините колодку жгута проводов и снимите вещевой ящик.

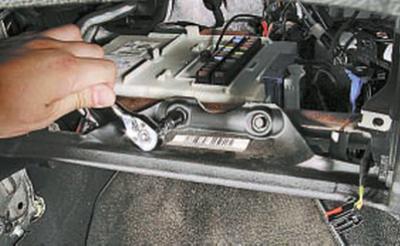

33. Через окно, открывшееся после снятия вещевого ящика, выверните два болта крепления панели приборов к каркасу.

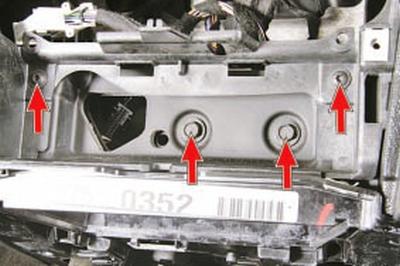

34. Выверните два болта и два винта крепления панели приборов к каркасу в ее центральной части.

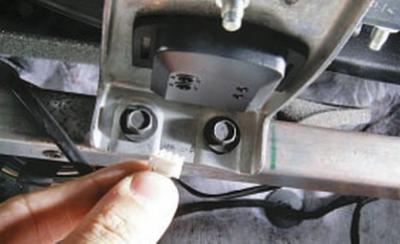

35. Отсоедините колодку жгута проводов от датчика удара противоугонной сигнализации (если установлен).

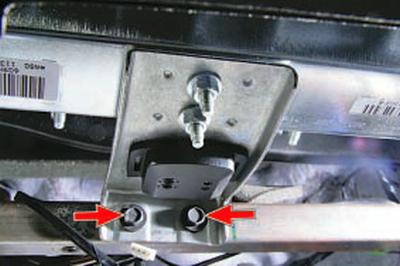

36. Выверните два болта крепления кронштейна подушки безопасности к каркасу панели приборов.

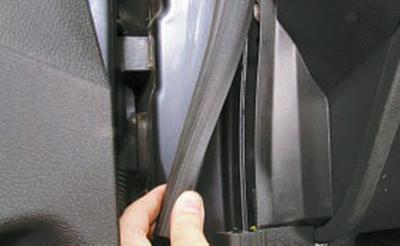

37. Снимите часть уплотнителя с отбортовки дверного проема.

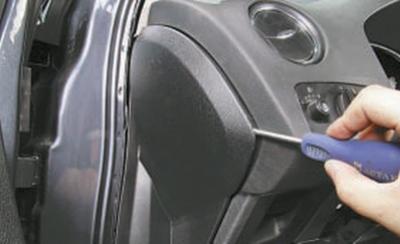

38. Поддев отвёрткой…
39….снимите левую боковую накладку панели приборов.
40. Аналогично снимите правую боковую накладку.

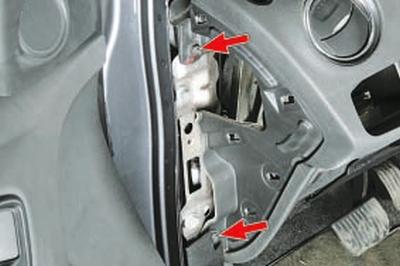

41. Выверните по два болта левого и правого крепления панели приборов к каркасу.

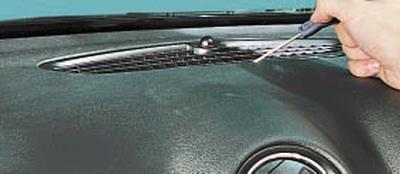

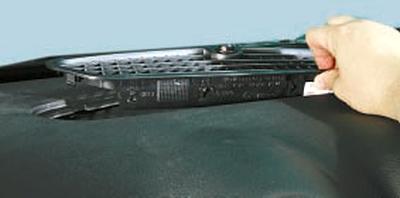

42. Поддев отвёрткой центральный дефлектор обдува ветрового стекла…
43….и преодолев сопротивление фиксаторов, отведите его от панели приборов.

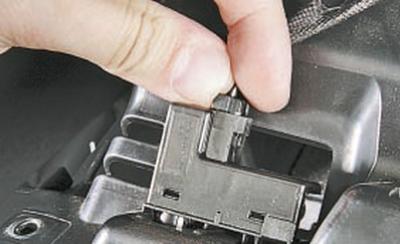

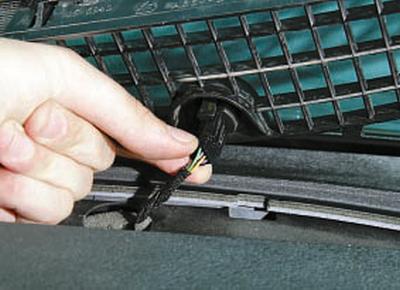

44. Нажав на фиксатор, отсоедините колодку жгута проводов от датчика освещенности.
45. Снимите декоративную панель приборов.
46. Установите панель приборов в порядке, обратном снятию.
Если требуется заменить каркас панели приборов, выполните следующие операции.

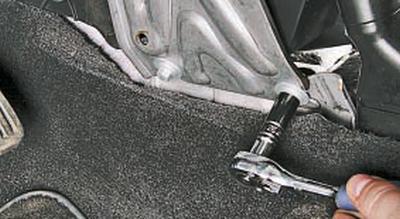

47. Выверните нижние болты крепления правого поддерживающего кронштейна каркаса.
48. Выверните винт крепления поддерживающего кронштейна каркаса, а также болт и гайку верхнего крепления кронштейна панели приборов.
49. Выверните верхний винт крепления кронштейна центральной консоли.
50. Аналогично выверните винты крепления кронштейна центральной консоли с левой стороны.

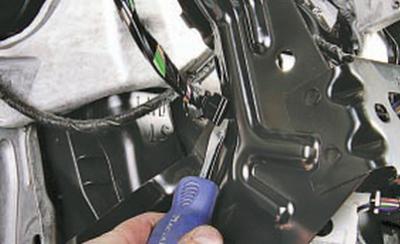

51. Поддев отвёрткой, выведите держатель жгута проводов из отверстия в кронштейне с левой и с правой стороны.
52. Снимите кронштейн центральной консоли.
53. Выверните болт крепления провода «массы» и снимите правый поддерживающий кронштейн.

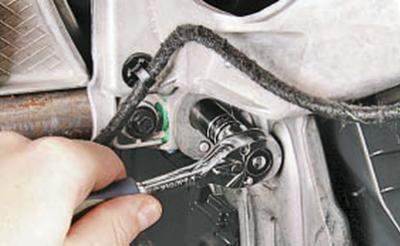

54. Выверните два болта нижнего крепления левого поддерживающего кронштейна каркаса панели приборов.
55. Отверните гайку крепления левого поддерживающего кронштейна к панели приборов.

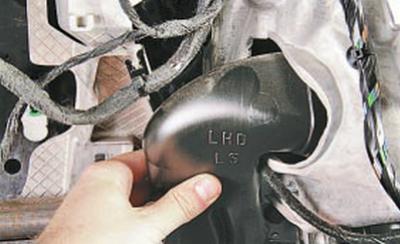

56. Снимите левый и правый воздуховоды.

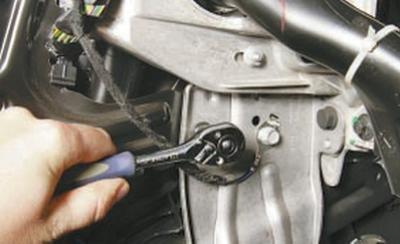

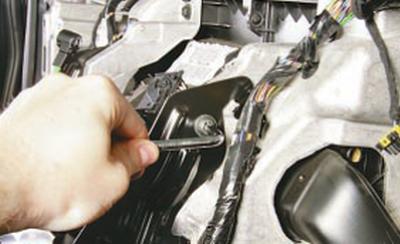

57. Отверните болт верхнего крепления левого поддерживающего кронштейна панели приборов…

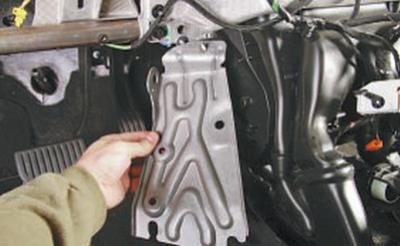

58….и снимите его.

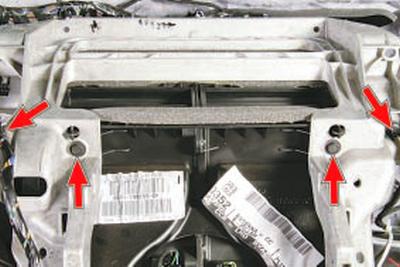

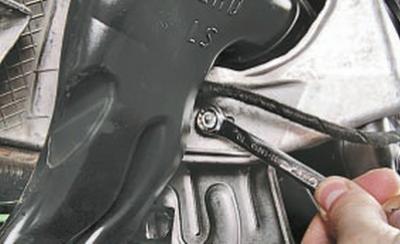

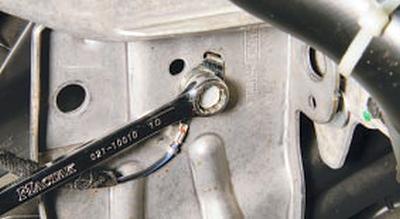

59. Выверните четыре болта крепления каркаса.
60. Выверните по два болта крепления каркаса к передним стойкам с левой и правой стороны.
61. Выведите держатели жгутов проводов из отверстий каркаса и вытяните жгут проводов из каркаса.
ПРИМЕЧАНИЕ: Снимать передние двери необходимо потому, что они закрывают доступ к двум болтам крепления верхней трубы каркаса панели приборов к стойкам кузова.

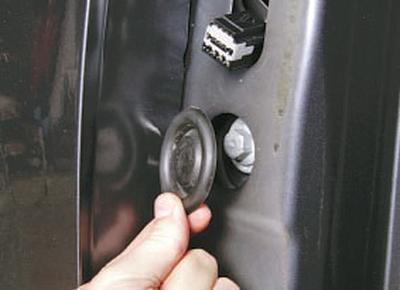

63. Выньте заглушки отверстий в левой и правой стойках.

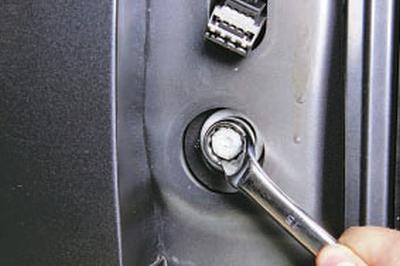

64. Выверните по одному болту бокового крепления каркаса панели приборов к левой и правой передним стойкам кузова…
65….и выньте болты

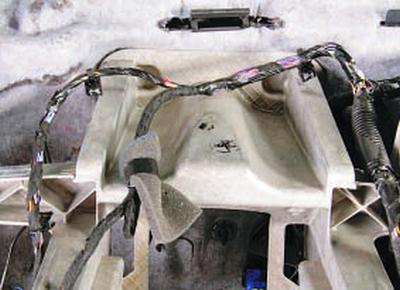

66. Убедитесь, что от каркаса панели приборов отсоединены все провода, и снимите каркас.
Замена приборной панели форд мондео 4
Снятие и установка панели приборов Форд Мондео 4 (2007-2014 гг.)
Вам потребуются: ключи TORX Т15, T20, T40, «на 13», «на 15», торцовая головка «на 10», отвёртка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
3. Нажав на фиксатор, разъедините колодку жгута проводов, расположенную под облицовкой тоннеля пола.
4. Выверните два винта нижнего крепления облицовки магнитолы и панели управления системой климат-контроля.
12. Выньте пепельницу из консоли панели приборов.

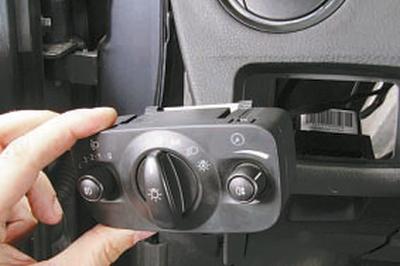

21. Снимите центральный переключатель света (см. Замена блока управления наружным освещением и подсветкой комбинации приборов).

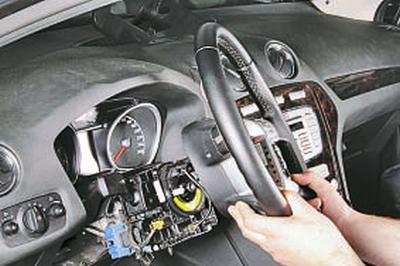

22. Снимите рулевую колонку (см. Снятие и установка рулевой колонки).
ПРИМЕЧАНИЕ.
Если каркас панели приборов не требует замены и его снимать не надо, то снимать рулевую колонку необязательно.
23. Выверните два винта крепления панели приборов к каркасу.
24. Откиньте крышку ящика для мелких вещей и выверните два винта нижнего крепления основания крышки.
25. Выверните два винта верхнего крепления основания крышки.
28. Откройте крышку вещевого ящика, выверните шесть винтов и два болта крепления вещевого ящика.
29. Выньте вещевой ящик из панели приборов.
30. Нажав на фиксатор, отсоедините колодку жгута проводов выключателя лампы освещения вещевого ящика.
31. Нажав на фиксатор, отсоедините колодку жгута проводов выключателя подушки безопасности переднего пассажира.
32. Нажав на фиксатор, отсоедините колодку жгута проводов и снимите вещевой ящик.
33. Через окно, открывшееся после снятия вещевого ящика, выверните два болта крепления панели приборов к каркасу.
34. Выверните два болта и два винта крепления панели приборов к каркасу в ее центральной части.
35. Отсоедините колодку жгута проводов от датчика удара противоугонной сигнализации (если установлен).
36. Выверните два болта крепления кронштейна подушки безопасности к каркасу панели приборов.
37. Снимите часть уплотнителя с отбортовки дверного проема.
41. Выверните по два болта левого и правого крепления панели приборов к каркасу.
44. Нажав на фиксатор, отсоедините колодку жгута проводов от датчика освещенности.
45. Снимите декоративную панель приборов.
46. Установите панель приборов в порядке, обратном снятию.
Если требуется заменить каркас панели приборов, выполните следующие операции.
47. Выверните нижние болты крепления правого поддерживающего кронштейна каркаса.
48. Выверните винт крепления поддерживающего кронштейна каркаса, а также болт и гайку верхнего крепления кронштейна панели приборов.
49. Выверните верхний винт крепления кронштейна центральной консоли.
50. Аналогично выверните винты крепления кронштейна центральной консоли с левой стороны.
51. Поддев отвёрткой, выведите держатель жгута проводов из отверстия в кронштейне с левой и с правой стороны.
52. Снимите кронштейн центральной консоли.
53. Выверните болт крепления провода «массы» и снимите правый поддерживающий кронштейн.
54. Выверните два болта нижнего крепления левого поддерживающего кронштейна каркаса панели приборов.
55. Отверните гайку крепления левого поддерживающего кронштейна к панели приборов.
56. Снимите левый и правый воздуховоды.
59. Выверните четыре болта крепления каркаса.
60. Выверните по два болта крепления каркаса к передним стойкам с левой и правой стороны.
61. Выведите держатели жгутов проводов из отверстий каркаса и вытяните жгут проводов из каркаса.
62. Снимите обе передние двери (см. Снятие и установка передней двери).
ПРИМЕЧАНИЕ.
Снимать передние двери необходимо потому, что они закрывают доступ к двум болтам крепления верхней трубы каркаса панели приборов к стойкам кузова.
63. Выньте заглушки отверстий в левой и правой стойках.
Замена приборной панели форд мондео 4
Ford Mondeo 4. Причина ошибки P0210 (OBD-II)
Ошибка P0210 — Форсунка 10 — неисправность электрической цепи
Определение кода ошибки P0210
Ошибка P0210 является общим кодом ошибки, который указывает на неисправность цепи управления форсункой цилиндра 10.
Что означает ошибка P0210
Ошибка P0210 указывает на то, что модуль управления двигателем (ECM) обнаружил неисправность в цепи управления топливной форсункой цилиндра 10. Данный код ошибки появится, если ECM автомобиля обнаружит ненормальное напряжение или сопротивление в цепи управления форсункой 10.
Данный код ошибки может также появляться вместе с кодами P0200—P0209, P0211 и P0212
Причины возникновения ошибки P0210
Короткое замыкание или обрыв электрических проводов
Повреждение или неисправность топливной форсунки цилиндра 10
Неисправность ECM
Плохое электрическое соединение в цепи управления топливной форсункой цилиндра 10
Каковы симптомы ошибки P0210?
Загорание индикатора Check Engine на приборной панели автомобиля
Переход двигателя в аварийный режим во избежание дальнейшего повреждения автомобиля
Пребывание двигателя в аварийном режиме до тех пор, пока ошибка не будет устранена
Снижение эффективности использования топлива
Пропуски зажигания в цилиндрах двигателя и работа двигателя на слишком бедной или слишком богатой топливной смеси
Заглохание двигателя, после чего двигатель может вовсе не запуститься
Проблемы с запуском двигателя
Как механик диагностирует ошибку P0210?
При диагностировании кода P0210 механик выполнит следующее:
Подключит сканер OBD-II к диагностическому разъему автомобиля и считает все данные и коды ошибок, сохраненные в памяти ECM
Очистит коды ошибок с памяти компьютера и проведет тест-драйв автомобиля, чтобы выяснить, появляется ли ошибка P0210 снова
Если код ошибки появится снова, визуально осмотрит электрические провода и соединители на наличие повреждений
Просмотрит данные, относящиеся к топливной форсунке цилиндра 10, в режиме реального времени, используя сканер
Проверит напряжение топливной форсунки цилиндра 10 с помощью мультиметра
Если проблема не будет обнаружена:
Проверит работу топливной форсунки с помощью светового сигнализатора
Проверит ECM
Общие ошибки при диагностировании кода P0210
Наиболее распространенной ошибкой при диагностировании кода P0210 является несоблюдение протокола диагностирования, что может привести к ошибочной замене исправных компонентов. Перед заменой каких-либо компонентов необходимо выполнить тщательное диагностирование и рассмотреть все возможные причины возникновения ошибки.
Насколько серьезной является ошибка P0210?
Ошибка P0210 является довольно серьезной, так как при ее появлении могут возникнуть проблемы с двигателем и управляемостью автомобиля. Возможно падение мощности или внезапная остановка двигателя, после чего двигатель может вовсе не запуститься. При обнаружении данного кода рекомендуется как можно скорее обратиться к квалифицированному специалисту для диагностирования и устранения ошибки.
Замена лампочек приборной панели Форд Мондео своими силами
Замена перегоревших лампочек приборной панели на Форд Мондео — несмотря на кажущуюся легкость и простоту отличается большой сложностью, добраться до них — целая проблема. Однако если вы будете знать что, где и как откручивать, проблем возникнуть не должно.
Перегоревшая лампочка не позволит вам вовремя узнать о неисправности, т. к. она просто не загорится в случае необходимости или как в моем случае, просто не будет освещать спидометр, что также неудобно.
Итак, чтобы заменить лампочку Ford Mondeo вам необходимо добраться до приборной панели, для этого:
1. Выкрутите 5 винтов крепления, их расположение указано на рисунке.
2. Далее необходимо потянуть за верхний правый угол, для того чтобы подрулевая панель соскочила. Внимание! В правом верхнем углу она крепится на металлической защелке, кроме того, будьте аккуратны обладатели датчика климата, его очень просто оторвать, поскольку крепится он на нескольких тонких проводах.
3. Достаньте бардачок и выкрутите 5 винтов.
4. Касательно датчика климат контроля. Советую произвести его очистку раз уж вы добрались к нему и сняли панель. Достаточно будет продуть его сжатым воздухом из компрессора. Затем, используя влажную салфетку, протрите остатки пыли.
Датчик климат контроля
5. Снимите верхнюю половину кожуха рулевой колонки.
6. Руль необходимо полностью выдвинуть на себя и потянуть вверх.
7. Открутите саморезы, которыми крепится пластиковая панель возле приборной панели, затем аккуратно потяните ее на себя, кроме саморезов она крепится еще и защелками.
8. Открутите 2 крепежных винта, которые удерживают приборную панель и потяните ее на себя и чуть-чуть вниз, см. фото.
9. Далее необходимо снять штекер с обратной стороны приборной панели, после чего смело можете приступать к замене лампочек.
Результаты:
Замена лампочек приборной панели Форд Мондео прошла успешно. После замены новые лампочки стали светить ярче чем «родные». Все ярко и красиво.
Результат на лицо!
Сборка производится в обратной последовательности. Спасибо за внимание. Всего вам хорошего!
Снятие и установка панели приборов Ford Mondeo 4
Вам потребуются: ключи TORX Т15, T20, T40, «на 13», «на 15», торцовая головка «на 10», отвёртка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

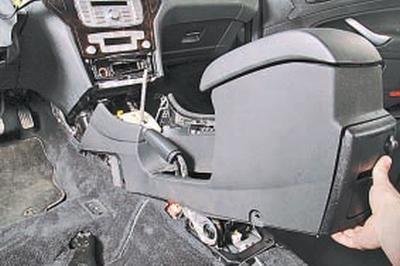

3. Нажав на фиксатор, разъедините колодку жгута проводов, расположенную под облицовкой тоннеля пола.
4. Выверните два винта нижнего крепления облицовки магнитолы и панели управления системой климат-контроля.
5. Аккуратно подденьте отвёрткой левую заглушку облицовки…
7. Аналогично снимите правую заглушку.
8. Выверните слева и справа по два винта верхнего крепления облицовки…
9….и отведите ее от панели приборов.
10. Нажав на фиксаторы, отсоедините три колодки жгутов проводов от выключателей…
11….две колодки – от панели управления системой климат-контроля и снимите облицовку.
12. Выньте пепельницу из консоли панели приборов.
13. Отсоедините колодки жгута проводов от прикуривателя…
14….и лампы подсветки и снимите пепельницу.
16. Поддев отвёрткой левое сопло воздуховода…
18. Аналогично снимите правое и центральные сопла воздуховодов системы отопления, кондиционирования и вентиляции.
ПРИМЕЧАНИЕ: Если каркас панели приборов не требует замены и его снимать не надо, то снимать рулевую колонку необязательно.
23. Выверните два винта крепления панели приборов к каркасу.
24. Откиньте крышку ящика для мелких вещей и выверните два винта нижнего крепления основания крышки.
25. Выверните два винта верхнего крепления основания крышки.
26. Отсоедините колодку жгута проводов от диагностического разъема…
27….и снимите ящик вместе с крышкой.
28. Откройте крышку вещевого ящика, выверните шесть винтов и два болта крепления вещевого ящика.
29. Выньте вещевой ящик из панели приборов.
30. Нажав на фиксатор, отсоедините колодку жгута проводов выключателя лампы освещения вещевого ящика.
31. Нажав на фиксатор, отсоедините колодку жгута проводов выключателя подушки безопасности переднего пассажира.
32. Нажав на фиксатор, отсоедините колодку жгута проводов и снимите вещевой ящик.
33. Через окно, открывшееся после снятия вещевого ящика, выверните два болта крепления панели приборов к каркасу.
34. Выверните два болта и два винта крепления панели приборов к каркасу в ее центральной части.
35. Отсоедините колодку жгута проводов от датчика удара противоугонной сигнализации (если установлен).
36. Выверните два болта крепления кронштейна подушки безопасности к каркасу панели приборов.
37. Снимите часть уплотнителя с отбортовки дверного проема.
38. Поддев отвёрткой…
39….снимите левую боковую накладку панели приборов.
40. Аналогично снимите правую боковую накладку.
41. Выверните по два болта левого и правого крепления панели приборов к каркасу.
42. Поддев отвёрткой центральный дефлектор обдува ветрового стекла…
43….и преодолев сопротивление фиксаторов, отведите его от панели приборов.
44. Нажав на фиксатор, отсоедините колодку жгута проводов от датчика освещенности.
45. Снимите декоративную панель приборов.
46. Установите панель приборов в порядке, обратном снятию.
Если требуется заменить каркас панели приборов, выполните следующие операции.
47. Выверните нижние болты крепления правого поддерживающего кронштейна каркаса.
48. Выверните винт крепления поддерживающего кронштейна каркаса, а также болт и гайку верхнего крепления кронштейна панели приборов.
49. Выверните верхний винт крепления кронштейна центральной консоли.
50. Аналогично выверните винты крепления кронштейна центральной консоли с левой стороны.
51. Поддев отвёрткой, выведите держатель жгута проводов из отверстия в кронштейне с левой и с правой стороны.
52. Снимите кронштейн центральной консоли.
53. Выверните болт крепления провода «массы» и снимите правый поддерживающий кронштейн.
54. Выверните два болта нижнего крепления левого поддерживающего кронштейна каркаса панели приборов.
55. Отверните гайку крепления левого поддерживающего кронштейна к панели приборов.
56. Снимите левый и правый воздуховоды.
57. Отверните болт верхнего крепления левого поддерживающего кронштейна панели приборов…
58….и снимите его.
59. Выверните четыре болта крепления каркаса.
60. Выверните по два болта крепления каркаса к передним стойкам с левой и правой стороны.
61. Выведите держатели жгутов проводов из отверстий каркаса и вытяните жгут проводов из каркаса.
ПРИМЕЧАНИЕ: Снимать передние двери необходимо потому, что они закрывают доступ к двум болтам крепления верхней трубы каркаса панели приборов к стойкам кузова.
63. Выньте заглушки отверстий в левой и правой стойках.
64. Выверните по одному болту бокового крепления каркаса панели приборов к левой и правой передним стойкам кузова…
65….и выньте болты
66. Убедитесь, что от каркаса панели приборов отсоединены все провода, и снимите каркас.
67. Установите детали в порядке, обратном снятию.
Неисправность панели приборов Ford Mondeo 4 с большим красным экраном (РЕШЕНИЕ ПРОБЛЕМЫ)
Снятие магнитолы Ford Mondeo 4
Ford mondeo 4 мерцание конверсной панели приборов
Ремонт приборной панели форд Мондео 4 1.8 TDci 2007, не горит не светистя
Замена приборной панели форд мондео 4
Ford Tranzit 2004 Год.
Ford_Transit_2004-24U16
Ford Tranzit 2007 Год.
Ford Tourneo Connect 2008 Год.
FORD Connect 2004-2005 Visteon
MCU: 68HC912D60
FORD FIESTA 2009 год
Контроллер 9S12HZ256
Ford_Fiesta_Visteon_2007-9S12H256VPV
Ford Mondeo 2003 ( MC68HC912D60 )
Ford Mondeo 2008
Pin2 = Gnd, Pin32 = +12v
Ford Expedition 1999-2001 Год
Focus 2003 Visteon 24U16
Ford Focus 2009
Ford Focus 2002 Год
Ford Focus-3 2008год. проц 9S12XHZ512
Ford Focus. проц MC9S12H256VPV Панель Visteon
4,32 pin = +12v
6,7,13 pin = Gnd
FORD Courier-Fiesta-Escort-Puma-Motorola MCU MC68HC11E20
Новость отредактировал: webmaster — 6-04-2018, 05:20
Причина: Добавлены разъёмы
Как поменять лампочку панели приборов на Форд Мондео 4
Ваш приборная панель действительно является неотъемлемой частью вашего Ford Mondeo 4, поскольку он информирует вас о важной информации, которая имеет жизненно важное значение для вас во время вождения. Действительно, вы должны иметь возможность на своем Ford Mondeo 4 отображать вашу скорость, запас топлива, запас масла и т. Д. Приборная панель вашего автомобиля всегда должна быть освещена и, следовательно, иметь исправные лампочки. Вполне вероятно, что со временем они сгорят, просто от небольшого шока, или что предохранители Прыгать.
В этой статье мы сначала покажем вам, что вам нужно сделать, прежде чем пытаться изменить какой-либо луковицы, и во второй части, как проверить, исходит ли оно от предохранителей, и в последней части как заменить лампочки на панели приборов вашего Форд Мондео 4.
Проведите тест диммера на своем Ford Mondeo 4, чтобы проверить яркость.
На некоторых моделях Ford Mondeo 4, в зависимости от года выпуска, может быть установлен диммер, который регулирует интенсивность света на приборной панели вашего автомобиля, что означает, что речь идет не о лампах. Последний работает так же, как переключатель, но в разной степени. Не исключено, что по невнимательности он оказался на минимальное освещение, что не позволяет правильно видеть индикаторы на центральной консоли. Чтобы найти его, он часто находится под рулевым колесом, справа или слева, в зависимости от года выпуска вашего Ford Mondeo 4. Если вы хотите получить более подробную информацию, мы советуем вам посмотреть на свой Инструкции по применению.
Как заменить лампы на приборной панели вашего Ford Mondeo 4
Перед началом работы обратите внимание: это стандартная процедура для Ford Mondeo 4, она может варьироваться в зависимости от года выпуска и конкретной модели. Для получения дополнительной информации рекомендуется обратиться к руководству пользователя вашего автомобиля.
Прежде всего, вам нужно будет освободить достаточно места, которое позволит вам разобрать крышка приборной панели вашего Ford Mondeo 4. Для этого необходимо максимально опустить руль, используя небольшой регулировочный рычаг, расположенный сбоку. Как только рулевое колесо опущено до упора, вам нужно будет удалить два зажима или винта, расположенные в верхней части приборной панели. Если вы найдете винты, воспользуйтесь отверткой. Если это не так, вы можете отсоединить его вручную.
На втором этапе у вас в руках передняя панель приборной панели, которая по-прежнему соединена кабелями. Отсоедините их осторожно, чтобы ничего не порезалось. Это позволит электрически отключить приборную панель вашего Ford Mondeo 4 и получить доступ к лампам.
Третий шаг, теперь у вас есть доступ к несколько лампочек расположен перед вами со снятой лицевой панелью панели приборов. Осторожно поймайте маленькие волдыри, которые обычно черного или красного цвета. Вы сможете увидеть их нить и, следовательно, узнать, мертвы ли они.
Однако будьте осторожны, мы рекомендуем вам заменить их все, потому что, если одна из них перегорела, возможно, что другие подпрыгнут в следующие недели, поэтому воспользуйтесь этой манипуляцией, чтобы установить только новые лампы.
Четвертый шаг: после завершения работы с лампочками установите на место защитную крышку приборной панели и обязательно подсоедините все кабели. Осторожно закрепите его или затяните винты, и готово!
Последний шаг, пройдите тест, включив Ford Mondeo 4, если загорится приборная панель, готово! В противном случае, если он по-прежнему не работает, вот несколько советов о том, как найти и заменить предохранители в вашем Ford Mondeo 4, потому что один из них мог перегореть, и освещение больше не работает.
Если случайно у вас возникла проблема с различными лампами на вашем Ford Mondeo 4, мы советуем вам ознакомиться со следующей статьей, которая поможет вам сделать правильный выбор лампы для вашего автомобиля:
– Как выбрать лампу на моем Ford Mondeo 4
Как проверить предохранители в моем Ford Mondeo 4
Возможно, перегорели предохранители на приборной панели вашего Ford Mondeo 4, и в результате этого освещение приборной панели вашего автомобиля больше не работает. Это происходит, если они слишком старые, но также, если электрический ток был слишком высоким, что сохранит компоненты вашего Ford Mondeo 4. Если это произойдет, вы увидите это на черном цвете предохранителя или на его нити накала. выключенный.
Чтобы получить более подробную информацию об их использовании, мы советуем вам ознакомиться со следующими статьями:
– Где найти блок предохранителей на Форд Мондео 4
Эта статья поможет вам в использовании и замене предохранителей. В противном случае мы свяжем вас с более конкретной статьей о предохранителях в салоне, которую вы можете найти здесь:
– Как найти предохранители в салоне моего Ford Mondeo 4
При обращении с предохранителями вашего Ford Mondeo 4 мы советуем вам соблюдать некоторые меры предосторожности, такие как выключение автомобиля и наличие соответствующего оборудования, такого как отвертки и плоскогубцы, которые упрощают захват предохранителей.
Если после замены предохранителей освещение на вашей приборной панели все еще не работает, мы рекомендуем вам обратиться к механику, потому что это означает, что есть немного более серьезная проблема.
Как провести замену салонного фильтра в Форде Мондео 3 и 4?
Салонный фильтр в Форд Мондео – один из важнейших элементов автомобиля позволяющий поддерживать благоприятную атмосферу. Замена салонного фильтра предотвращает попадание извне воздуха с чужеродными и вредными примесями. Чистый воздух в салоне Форд Мондео обеспечивает безопасную и комфортную езду.
Благодаря салонному фильтру внутрь автомобиля не попадают частички дорожной пыли, бактерии, лишняя влага, дым, угарный и прочие газы. Замена салонного фильтра Форд Мондео 4 и 3 производится каждые 10-15 тысяч километров или раз в год. Если пренебрегать сменой очистительного элемента, то могут появиться проблемы в работе печки. Следствием загрязнения очистителя является запотевание окон при повышенной влажности воздуха.
Чтобы поменять очиститель салона у рассматриваемых моделей Форд Мондео 3 и 4 не требуется исключительных познаний и навыков. Расположение очистителей у данных автомобилей различается, потому и процесс будет разный.
Замена в Форд Мондео 3
Очистительный компонент в Ford Mondeo 3 располагается в правой части автомобиля, относительно водителя. Добраться до него необходимо через открытый капот. Находится он сразу под правым дворником. Если стоять со стороны капота, то этот дворник является левым.
Приобретая очистительный элемент, вы можете воспользоваться мануалом по эксплуатации авто или же советом специалиста автомагазина. Подходящим вариантом может оказаться угольный продукт фирмы «Filtron» с маркировкой K 1148A. Также для замены салонного очистителя потребуется демонтировать некоторые компоненты при помощи соответствующих инструментов.
Инструменты и материалы
- отвертка или ключ с головкой «Torx» или «звездочка»;
- тряпка или влажные салфетки.
Инструкция
- Открываем капот.
- Откручиваем саморезы крепящие пластиковую защиту.
- Пластиковую защиту можно снять целиком либо отодвинуть наверх.
- Снимать полностью пластиковое жабо не рекомендуется, так как обратная установка на пазы взывает затруднения. Следствием чего может образоваться щель между защитным жабо и стеклом. Вода, проходящая через эти щели, будет попадать в салон через очиститель.
- Теперь вынимаем старый компонент.
- Очищаем при помощи тряпки или влажной салфетки пространство под очистительный элемент.
- Устанавливаем в нишу новый очиститель. Обратите внимание на стрелку обозначенную на корпусе элемента. Она указывает верное направление установки.
- Вставляем обратно в пазы пластиковое защищающее жабо и закручиваем саморезы.
- И наконец, закрываем капот автомобиля.
Замена салонного очистителя Ford Mondeo 3 завершена. Даже у самого неопытного автолюбителя на это не должно уйти больше 30 минут.
Замена в Форд Мондео 4
Салонный элемент очищения в Форд Мондео 4 расположен в правой нижней части места для ног водителя. Рядом с педалью газа, которую необходимо будет демонтировать. Это позволит упростить процесс замены очистительного элемента. Перед началом процедуры подготовьте рабочее пространство и необходимые инструменты.
Инструменты
- торцевой ключ с удлинителем и головками на 7 и 10;
- накидной ключ на 7.
Инструкция
- Демонтируйте педаль газа. В противном случае она препятствует всему процессу замены салонного фильтра. Педаль крепится при помощи трёх болтов. Ключом на 10 выкручиваем эти болты. Болты рекомендуется выкручивать при помощи удлинителя. Снимать педаль необязательно, достаточно просто её отодвинуть.
- Снимите крышку очистителя, чтобы добраться до самого элемента. Болты, крепящие крышку, расположены весьма неудобно, потому лучше выкручивать их накидным ключом на 7.
- Открутив болты, снимите крышку с двух защелок.
- Дальше требуется вытащить старый очистительный элемент. Для этого зафиксируйте педаль, чтобы она не мешала процессу извлечения фильтра. Проще всего очистительный компонент вытаскивать за нижнюю часть.
- Нишу для фильтра требуется вычистить любым доступным способом.
- Затем установите новый компонент в очищенное пространство.
- Закручивая обратно болты крышки салонного фильтра убедитесь, чтобы крышка прилегала плотно. Это предотвратит проникновение не отфильтрованного воздуха.
- Закручивая болты, закрепите на прежнее место педаль газа.
- При необходимости проведите очистку места проведения замены. Старый фильтр при извлечении мог иметь много пыли и грязи.
Замена салонного фильтра в автомобиле Ford Mondeo 4 на этом заканчивается.
Стоит помнить, что своевременная замена очистительных компонентов оказывает благоприятное воздействие на здоровье пассажиров и предотвращает неисправность системы вентиляции.
Видео «Замена фильтра салона в Форд Мондео 3»
В этом видео вы увидите иллюстрацию замены салонного очистителя в Ford Mondeo 3.
Видео «Замена фильтра салона в Форд Мондео 4»
В этом видео вы увидите иллюстрацию замены салонного очистителя в Ford Mondeo 4.
