Сигнализация cenmax как пользоваться

Cenmax

ОСОБЕННОСТИ МОДЕЛИ: сигнализация CENMAX VIGILANT комплектуется одним четырехкнопочным брелком-пейджером с жидкокристаллическим дисплеем и одним обычным трехкнопочным брелком.

PIN-код системы состоит из двух цифр, каждая из которых может принимать значения от 1 до 4.

ПРОТИВОУГОННЫЕ ВОЗМОЖНОСТИ сигнализации Cenmax Vigilant один выход на НЗ/НР блокировку, одно НЗ/НР реле в комплекте поставки.

ОСОБЕННОСТИ СЕРВИСНЫХ ВОЗМОЖНОСТЕЙ сигнализации Cenmax Vigilant возможно использование функции вежливой подсветки салона при снятии с охраны и запирания окон при постановке на охрану, а также использование штатной функции автомобиля «комфорт».

ДОПОЛНИТЕЛЬНЫЕ КАНАЛЫ: сигнализация Cenmax Vigilant оснащена тремя дополнительными каналами.

Первый дополнительный канал сигнализации Cenmax Vigilant предназначен для дистанционного отпирания багажника.

С помощью второго дополнительного канала сигнализации Cenmax Vigilant возможно управление замком капота, реализация функции вежливой подсветки салона при снятии с охраны или автоматического запирания стеклоподъемников при постановке на охрану. Канал может быть запрограммирован как активируемый при снятии/постановке на охрану или по команде с брелка, также программно можно задать тип канала: таймерный с длительностью 1/20/30 секунд или защелкиваемый.

Третий дополнительный канал сигнализации Cenmax Vigilant предназначен для управления различным электрооборудованием автомобиля и может быть запрограммирован как таймерный с длительностью импульса 0,8/10 или 30 секунд или как защелкиваемый.

РАБОТА БРЕЛКА С ДВУСТОРОННЕЙ СВЯЗЬЮ: при поступлении на брелок Cenmax Vigilant сигналов тревоги раздается звуковой сигнал или виброзвонок и мигает соответствующая причине тревоги иконка на экране ЖКД. При работе с брелком-пейджером можно использовать часы, будильник, таймер на 10/20/30/60/90/120 минут.

На экране брелка Cenmax Vigilant отображаются следующие символьные пиктограммы: система снята с охраны; включен режим охраны; включен режим охраны с работающим двигателем; звуковые сигналы при срабатывании зоны предупреждения датчика удара отключены; запрограммирован режим автопостановки; включен режим антиограбления; сигнализация Cenmax Vigilant находится в сервисном режиме; датчик удара отключен; сработал датчик удара; сработал датчик двери; сработал датчик багажника; сработал датчик капота; включен режим вибрации; при передаче команды с брелка-пейджера радиосвязь с системой отсутствует; уровень зарядки батареи. Цифрами на экране отображается время, время установки будильника, таймер.

После получения сигналов тревоги брелок сигнализации Cenmax Vigilant переходит в режим напоминания, который можно отключить соответствующей командой.

Если при постановке на охрану открыта дверь, капот или багажник, то на дисплее брелка-пейджера будет обозначена срабатывающая зона.

ДАЛЬНОСТЬ СВЯЗИ: при тестировании как в сельской местности, так и в городских условиях сигнализация Cenmax Vigilant поделила первое место по дальности приема с еще одной протестированной моделью, а по дальности передачи заняла второе место. Дальность приема брелка-пейджера в сельской местности составила 1400 м, передачи — 600 м; а в городских условиях соответственно 800 и 490 м.

Отзывы экспертов о сигнализации Cenmax Vigilant

ДОСТОИНСТВА: большая дальность приема и передачи брелка-пейджера, который оснащен к тому же ЖКД, часами, будильником и таймером.

НЕДОСТАТКИ: из недостатков можно отметить отсутствие отдельного входа для датчика объема.

ОБЩАЯ ОЦЕНКА: по результатам теста сигнализация Cenmax Vigilant поделил первое место по дальности приема брелка-пейджера с еще одной протестированной моделью и занял второе место по дальности передачи. Брелок-пейджер у модели с дисплеем на жидких кристаллах. Кроме того, можно отметить три дополнительных сервисных канала системы.

Volkswagen Passat Variant 1996, 101 л. с. — электроника

В первую очередь надо проверить батарейку и пульт, при необходимости можно воспользоваться резервным брелоком.

Сложная процедура установки и настройки. Если хозяин машины находится вне доступа, работой по устранению происшествия занимается обслуживающий центр.

Причиной некорректной работы системы могут быть ошибки в настройке параметров, которые можно сбросить до заводских: Активировать зажигание.

Никакие другие зоны охраны при этом активированы не будут. Когда все компоненты будут установлены, их нужно соединить между собой и к аккумулятору с помощью проводов, которые надо будет уложить под облицовку салона авто. Если код набран верно, то система снимется с режима охраны. Какую модель автосигнализации Сенмакс лучше выбрать?

Неограниченный радиус действия. Номер функции соответствует числу нажатий на кнопку. Повторное открытие двери, открытие капота или багажника в течение 10 секунд или открытие двери при включенном зажигании отключает режим автопостановки до следующего выключения зажигания при закрытых дверях. Второй брелок дублирует функции основного брелка.

После этого производится установка сирены. В приложении устанавливается пароль. Провода для подключения сигнализации к автомобилю. При соответствующей настройке происходит поднятие стекол электрическими приводами, на дисплее пульта включается иконка, изображающая запертый замок, а также подается короткий сигнал зуммером. Полезные инструменты сигнализации — постановка и снятие с охраны, запрос состояния температуры двигателя и напряжения сети, дистанционный запуск, автоматический запуск по температуре двигателя с определенными интервалами, автоматический запуск по времени.

Технические характеристики

К приводу подсоединяется сигнализация. Причиной является повышенный уровень чувствительности датчика удара. Если при постановке на охрану не закрыта какая-либо дверь, капот или багажник, фонари мигнут 4 раза, и Вы услышите 4 сигнала сирены.

Не выставляйте слишком высокую чувствительность, поскольку в таком случае сигналка может срабатывать даже от шума проезжающих мимо автомобилей. Как правило, в таких ситуациях причина кроется в неправильной настройке чувствительности контроллера удара. Автоматический запуск двигателя в заданное время Прежде чем включить режим запуска двигателя в заданное время, установите желаемое время запуска согласно таблице Установки временных режимов.
Установка модуля управления стеклоподьёмниками Cenmax AS2 на рено Сандеро!

Немного о дополнительных функциях, которыми обладает сигнализация

Модельный ряд сигнализаций cenmax очень большой и владелец имеет возможность выбрать подходящий вариант в плане цены, размеров, функциональность. Эти автомобильные сигнализации, согласно тому что говорит инструкция, имеют ряд дополнительных функций, пользоваться которыми сможет каждый. Среди таких дополнительных возможностей стоит отметит:

• контроль температурного режима – позволяет защитить мотор от перегревания;
• возможность изменения постановки сигнала;
• установка звука датчиков – позволит распознать какой именно работает;
• можно устанавливать таймер и будильник и другие подобные функции.

Чтобы наладить двухстороннюю связь достаточно пару минут поработать с брелоками. Система имеет возможность включать или выключать свет в салоне, предупреждает водителя об опасности если он находится за полтора километра от своего автомобиля. Если верить тому, что говорит инструкция – сигнализация cenmax прекрасно может работать в автономном режиме, а управлять дополнительными каналами связи при помощи брелоков очень легко.

Автосигнализация имеет набор стандартных и дополнительных функций, которые помогут водителю ощутить дополнительный комфорт и почувствовать себя уверенным. Если человеку нужно, чтобы сигнализация работала как можно тише стоит установить её в режим “комфорт”, оттискав на экране брелока соответственное изображение. Установка сигнализации cenmax из серии vigilant производится по стандартной схеме и занимает около пяти часов.

Эта сигнализация работает при температуре от -40 до +85 градусов. Двухсторонняя связь помогает водителю всегда быть в курсе того, что происходит с его машиной. При помощи брелока, на расстоянии трёхсот метров от автомобиля можно им управлять, включать или отключать какой-то элемент охраны, пользоваться кнопкой valet. Для установки понадобятся дополнительные инструменты. Инструкция говорит что нужны будут отвёртки, нож, устройство для измерения напряжения, ключи. Подключение всех элементов сигнализационной системы должно производиться максимально аккуратно, чтобы дальнейшая её работоспособность была на высшем уровне. Тайванская сигнализация работает на всех автомобилях, имеет компактные размеры, может предложить потребителю дополнительный набор датчиков и функций.

Cenmax vigilant – это автосигнализация, которой очень легко пользоваться. Управление всеми функциями совершается при помощи брелока, а картинки, которые отображают функцию присутствуют на дисплее. На главном брелоке есть четыре кнопки, а на дополнительном три и изучить какая за что отвечает будет легко.

Автосигнализация Cenmax Vigilant ST 5 — оптимальный вариант охранной системы для тех автолюбителей, которые ищут недорогую и качественную защиту для своего автомобиля. Это компактная сигнализация с широким функционалом и набором полезных опций, которые придутся по душе любому водителю. Доступная цена на Vigilant ST 5 и гарантия надежной защиты делают охранный комплекс одним из самых популярных и привлекательных для потребителей.

Минусы

Недостатки, которые отмечают пользователи в своих отзывах:

1. Низкая дальность коммуникатора. Заявленный диапазон действия брелка может отличаться от фактического. Особенно в условиях города и сильных помех.
2. Сложно найти чехол для коммуникатора. В результате длительного использования корпус брелка может портиться.
3. Высокая стоимость коммуникатора с экраном. Если брелок с дисплеем выйдет из строя и его не удастся отремонтировать, то устройство придется менять. Стоимость нового пейджера достаточно высокая.
4. Возможны сбои в работе противоугонной системы. Но практика показывает, что этот недостаток обычно обусловлен ошибками, допущенными при подключении сигнализации.

Брелок Cenmax VigilantV5a

Брелоки не имеют существенных отличий от Cenmax Vigilant ST 5a.

Для повышения режима секретности в автосигнализации предусмотрено программирование индивидуального PIN-кода аварийного отключения. Последовательность программирования кода:

• зажигание авто «вкл»;
• нажать аварийную кнопку восемь раз;
• зажигание «выкл», сирена прозвучит 8 раз;
• нажать аварийную кнопку, сработает сирена сирена;
• установить PIN-код по табл.;

• дважды нажать аварийную кнопку 2 раза прозвучит сирена;
• установить 2-й PIN;
• «вкл» зажигание, пятикратная световая сигнализация подтвердит окончание программирования.

Стоимость брелоков практически не отличается от серии 5а.

Функции охранной системы

В инструкции к Cenmax Vigilant ST 5 указан широкий спектр функций автомобильной сигнализации. Возможности охранного комплекса подразумевают:

• Дистанционный контроль режима Valet.
• Контроль отдельных охраняемых зон — параллельных точек подключения.
• Использование функции
• Постановка автомобиля под охрану при запущенном двигателе.
• Включение бесшумного режима сигнализации Cenmax Vigilant ST 5.
• Возможность дистанционного управления системой при помощи дополнительного брелока.
• Доступны функции будильника, таймера и часов.

На корпусе брелка Cenmax Vigilant ST 5 располагаются четыре клавиши управления. На дополнительном кнопок всего три: с их помощью осуществляется основной контроль над функциями автомобильной сигнализации и транспортного средства в целом.

Нюансы установки системы и ее дальнейшей эксплуатации описаны в инструкции к сигнализации Cenmax Vigilant ST 5. При самостоятельном монтаже охранного комплекса существует вероятность столкновения с определенными проблемами. Во избежание подобных ситуаций желательно соблюдать следующие условия:

• Во время укладки проводки может не хватать кабеля, в связи с чем желательно докупить дополнительный.
• Для прокладывания проводки в местах, провоцирующих заломы и изгибы кабеля, можно использовать пластиковые трубки.
• Провода сигнализации изолируются только при помощи высококачественной изоленты.
• Размещение элементов охранного комплекса Cenmax Vigilant ST 5 должно осуществляться на расстоянии от мест с высокой температурой и влажностью.

Процесс установки автомобильной сигнализации отнимает несколько часов. Перед монтажом необходимо убедиться в наличии необходимых инструментов и деталей.

Возможные неисправности и их решение

Как и любая техника, сигнализация тоже запросто может выйти из строя. И вот несколько часто встречающихся неисправностей:

• Не получается активировать или деактивировать сигналку через брелок. Причина может крыться в разряженной батарейке или нарушении передачи сигнала. В первом случае, следует заменить блок питания. Если это не решило проблему, тогда стоит проверить приемник или передатчик. Здесь на помощь приходит дополнительный пульт. Если и после этого все осталось без изменений, тогда проблема, наверняка, связана с антенным модулем или ЭБУ сигналки;
• Дистанционно не открывается багажник. Эта опция реализовывается через отдельный канал. Выход ее из строя – частое явление практически на всех моделях Сенмакс;
• Ложные сигналы от системы. Это случается из-за чрезмерно чувствительного датчика удара. Отрегулируйте его чувствительность и дело с концом;
• Трудности открывания или закрывания дверей. Это происходит из-за поломки ЭБУ или нарушения целостности проводов. И тут мы либо меняем полностью противоугонный комплекс, либо заменяем проводку.

Некоторые проблемы могут быть следствием неправильных настроек. Тогда их следует сбросить до заводских:

• Запустить зажигание;
• Нажать на клавишу Валет 10 раз;
• Отключить зажигание и ждать сигнала;
• Нажать ту же клавишу однократно и войти в меню сброса настроек;
• Нажать на пульте на кнопку 1. После этого настройки будут сброшены;
• Покинуть программное меню и проверить работу сигналки. Если все устраивает, то смело можно вбивать нужные параметры. Если же нет, тогда остается только обратиться к специалистам.

Особенности

В соответствии с официальными данными, при производстве производитель учитывает все стандарты и требования в области безопасности. Это позволяет получить в конечном счете качественный продукт, который сможет эффективно защитить транспортное средство от угона и взлома.

Для начала предлагаем ознакомиться с основными особенностями автосигнализаций Cenmax:

1. Практически все модели оснащаются пассивными иммобилайзерами. Это значит, что если даже преступник сможет обойти сигнализацию и проникнуть в салон автомобиля, завести двигатель он все равно не сможет. Поскольку иммо заблокирует запуск мотора.
2. Опция автоматического запуска мотора. позволяют запустить силовой агрегат дистанционно в установленное время или через определенный временной промежуток. Процедура настройки автозапуска может быть выполнена заранее либо же запустить эту опцию можно с брелока. Точный диапазон действия брелока указывается в сервисной книжке к сигналке.
3. Комплектация любой модели противоугонной системы включает в себя пульт для дистанционного управления со встроенным экраном. Также на пульте расположены кнопки для управления. На экране отображаются все данные, по которым можно определить состояние защиты машины.
4. Наличие двух каналов связи, что позволяет обеспечить дополнительную защиту авто.
5. В комплекте также идет высокочувствительный датчик удара, с помощью которого можно настроить чувствительность срабатывания сирены при воздействии на кузов авто.
6. Также комплектация включает кнопку аварийного отключения. С ее помощью вы сможете отключить сирену противоугонной системы при поломке пульта управления либо при его потере.

Скачать инструкцию по установке сигнализации Ценмакс для разных моделей в формате PDF

Загрузить сервисные руководства для настройки и управления автосигнализациями Cenmax можно по ссылкам:

Руководства на русском языке по эксплуатации и установке сигнализации

Инструкция по эксплуатации и установке CENMAX Vigilant ST-5A

Инструкция по эксплуатации и установке CENMAX Vigilant ST-7A

Инструкция по эксплуатации и установке CENMAX Vigilant ST-8A

Инструкция по эксплуатации и установке CENMAX Vigilant V10-D

Инструкция по эксплуатации и установке CENMAX Vigilant V-5A

Инструкция по эксплуатации и установке CENMAX Vigilant V-6A

Инструкция по эксплуатации и установке CENMAX Vigilant V-7A

Инструкция по эксплуатации и установке CENMAX Vigilant V-8A

Рекомендуем к прочтению

Также в инструкции указывается, что водитель не должен менять длину антенны.
Эта функция реализуется по отдельному каналу и часто выходит из строя на всех моделях сигнализаций Cenmax.
Затяните ручной тормоз убедитесь в его исправности , ручку переключения передач механической КПП поставьте в нейтральное положение, ручку автоматической КПП поставьте в положение Parking.
Сирена сигнализация должна отреагировать на это подачей шести коротких сигналов. Что касается аварийной кнопки отключения она также может называться сервисной кнопкой Valet , то она ставится в салоне автомобиля. Выберите при установке наиболее удобный для Вас вариант. Тревога продлится 30 секунд.
Не производите дистанционный или автоматический запуск в закрытом помещении. Схема подключения системы Рассмотрим процедуру подключения сигнализации Cenmax с кнопкой аварийного отключения согласно схеме, приведенной выше. Режим пассивного иммобилайзера Нажмите и удерживайте до звукового сигнала кнопку 2 пульта управления. Здесь также причины могут быть разными.

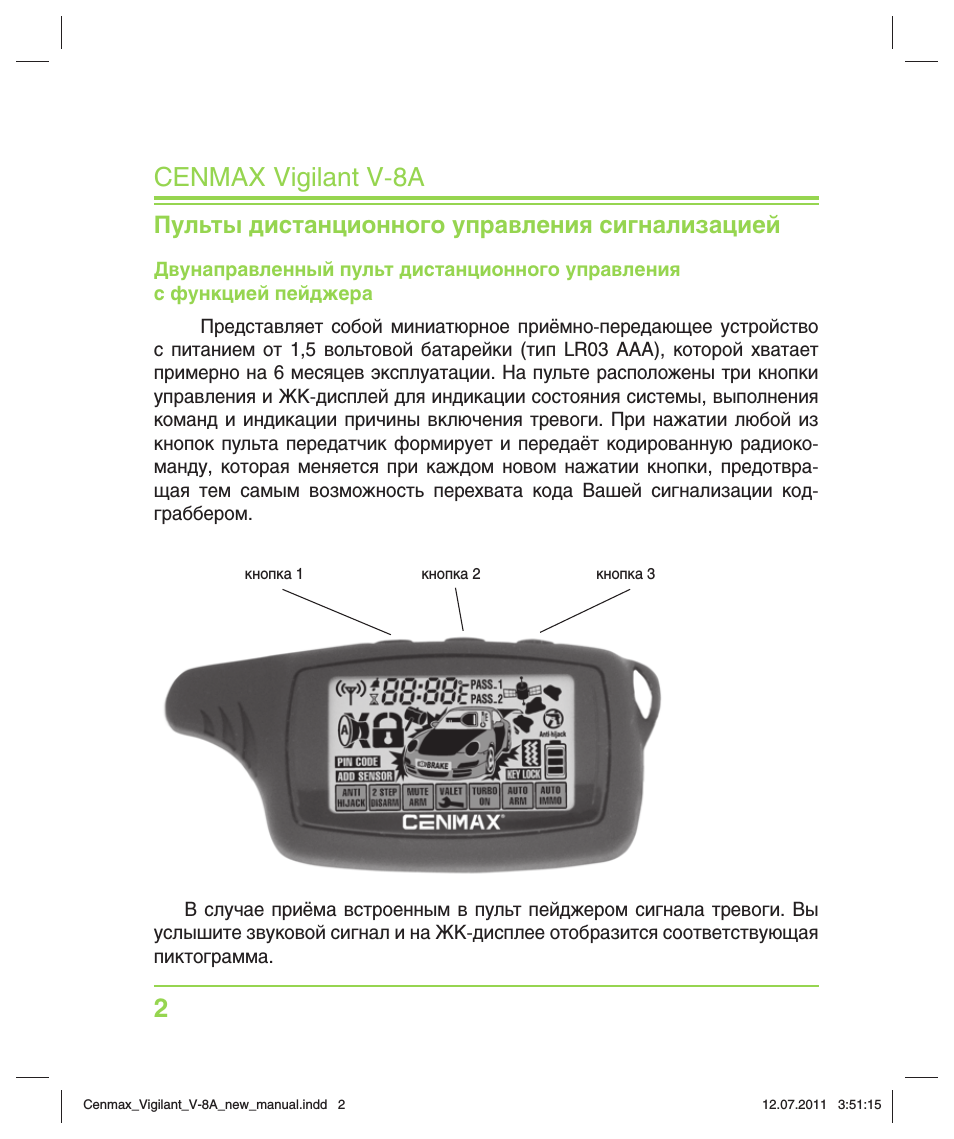

Пульты дистанционного управления сигнализацией

Самые важные моменты из инструкции этого многофункционального устройства можно узнать прямо сейчас и для этого понадобится всего несколько свободных минут. Такой дефект отмечают многие владельцы сигнализации Vigilant V-5A. Выключите зажигание и выньте ключ из замка. Система имеет возможность включать или выключать свет в салоне, предупреждает водителя об опасности если он находится за полтора километра от своего автомобиля. Включить зажигание.

Если же дверь, капот или багажник были открыты, или срабатывал датчик удара, дистанционный запуск будет запрещен до тех пор, пока вышеописанная процедура не будет повторена. Cразу после звукового сигнала нажмите кнопку 3.

Набор функций, реализованный во многих моделях, не уступает более дорогостоящим изделиям от других брендов. Турбо таймер Режим используется для турбированных двигателей и служит для продления времени работы двигателя после выключения зажигания с целью охлаждения турбины. Деактивация системы V-8A выполняется по несколько иной процедуре: Открыть дверь и включить зажигание.
Сигнализация. Как отключить её своими руками?

Инструкция по применению

Теперь вкратце рассмотрим инструкцию по тспользованию противоугонной системы с кнопкой аварийного отключения. Для начала узнаем, как осуществляется подключение автосигнализации Cenmax.

Как подключить?

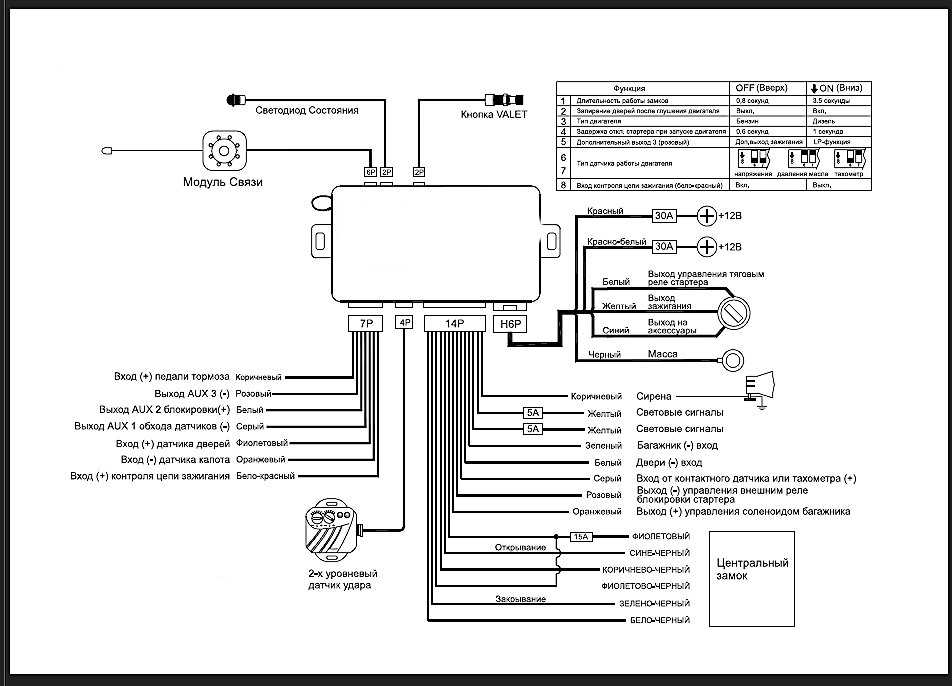

Схема подключения системы

Рассмотрим процедуру подключения сигнализации Cenmax с кнопкой аварийного отключения согласно схеме, приведенной выше. Как сказано в инструкции, перед тем, как установить систему, необходимо в первую очередь отключить минусовую клемму АКБ.

1. Начнем с установки центрального блока. В инструкции сказано, что блок должен быть установлен в салоне автомобиля, он должен быть надежно защищен от нагрева и воздействия влаги, так как это является губительным. Чтобы радиус приема сигнала был максимальным, антенну желательно устанавливать повыше. В инструкции отмечается, что рядом с антенной не должно быть металлических изделий или элементов кузова, а также проводки, так как это может повлиять не качество сигнала. Также в инструкции указывается, что водитель не должен менять длину антенны.
2. Следующим этапом монтажа сигнализации Cenmax с кнопкой аварийного отключения будет монтаж сирены. Установка этого элемента осуществляется в моторном отсеке или в другом месте, которое будет недоступно потенциальному злоумышленнику. Как и в случае с блоком, сирена должна быть защищена от перегрева и влаги, поэтому ее рупор желательно установить вниз. В том случае, если питание сирены будет автономным, при монтаже нужно обеспечить свободный доступ к замку ключа.
3. В соответствии со стандартной схемой, и двери багажника необходимо монтировать в места, также защищенные от влажности. Следует отметить, что концевые выключатели должны быть не доступны при запертой двери багажника или капота.
4. Что касается датчика удара сигнализации Cenmax с кнопкой аварийного отключения, то его необходимо монтировать в салоне транспорта, а именно, на металлическую часть кузова. Датчик устанавливается с помощью саморезов, желательно, чтобы он был установлен неподалеку от продольной оси транспорта.
5. В соответствии с инструкцией по работе и подключению, любые силовые цепи необходимо защитить при помощи предохранителей.

Как настроить?

Теперь перейдем к настройке сигнализации Cenmax с кнопкой аварийного отключения. Процесс настройки основных функций рассмотрим на примере модели СТ-7.

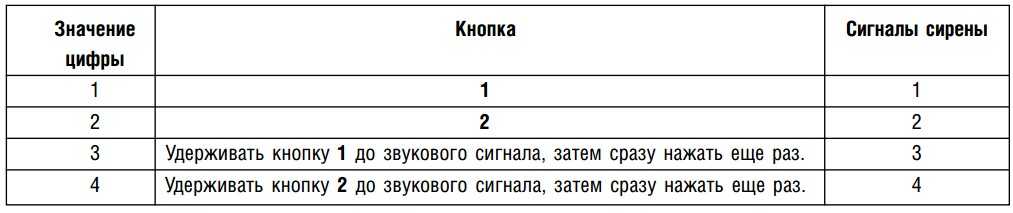

Для начала предлагаем узнать, как настраивается ПИН-код:

1. Нужно открыть водительскую дверь и оставить ее открытой.
2. Далее, включите зажигание и нажмите на клавишу аварийного отключения. Количество раз нажатия на кнопку определяется в соответствии с числом, которое будет первым в вашем ПИН-коде.
3. Затем необходимо выключить и опять провернуть ключ в замке зажигания.
4. Аналогичным образом выставляется второе число в вашем ПИН-коде.
5. Теперь необходимо опять отключить зажигание. В том случае, если ПИН введен верно, то сигнализация снимется с охраны.

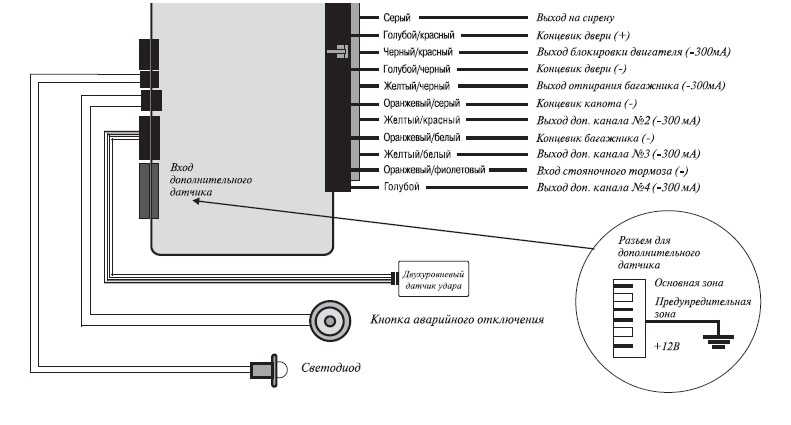

Схема подключения проводов

1. Выставьте необходимый уровень чувствительности.
2. Начните постукивать по кузову автомобиля легонько ладонью. Одновременно регулируйте чувствительность таким образом, чтобы выставить необходимый порог.
3. После того, как уровень выставлен, трогать датчик не стоит.

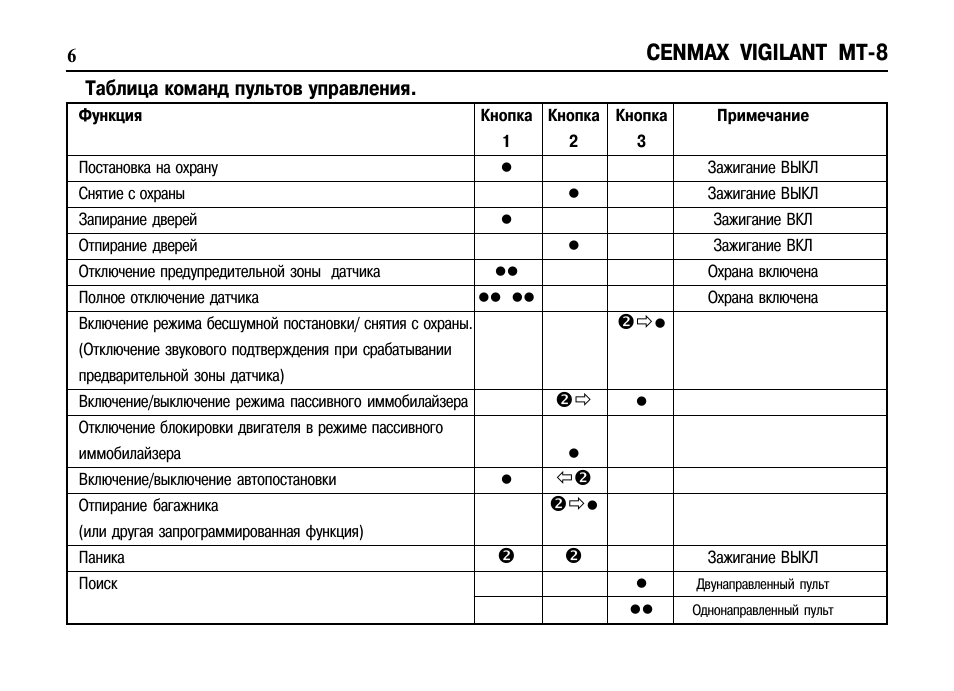

Таблица настройки сигналки Cenmax

Если из строя вышел пульт управления, а машину необходимо поставить на защиту, то выполните следующие действия:

1. Зажигание должно быть включено. Нажмите на аварийную кнопку три раза, после чего зажигание можно отключить.
2. После этих действий должен сработать один звуковой сигнал, также должны моргнуть фары.
3. Спустя двадцать секунд фра моргнут еще раз. В этот момент противоугонная система активируется, не закрывая дверей.
4. Когда вы попытаетесь открыть двери, фары моргнут четыре раза, пройдет 20 секунд, после чего активируется тревога. За эти 20 секунд вы должны отключить противоугонную систему, если этого не произойдет, то активируется сирена.

Модели и комплектации

На начало года в продаже присутствуют следующие модели сигнализаций Cenmax Vigilant:

• ST-8A, стоимость около 4500 руб.;
• ST-7A, цена примерно 4200 руб.;
• ST-5A, розничная цена 4100 руб.;
• V10-D, стоимостью около 3900 руб.;
• V-8A, примерная стоимость 3700 руб.;
• V-7A, розничная цена 3700 руб.;
• V-6A, стоимость около 3700 руб.;
• V-5A, розничная цена 3800 руб.

Фото комплектов некоторых сигнализаций Ценмакс с обратной связью приведены ниже.

Сигнализация Vigilant ST-7A

Сигнализация Vigilant ST-8A

Система Vigilant V10-D

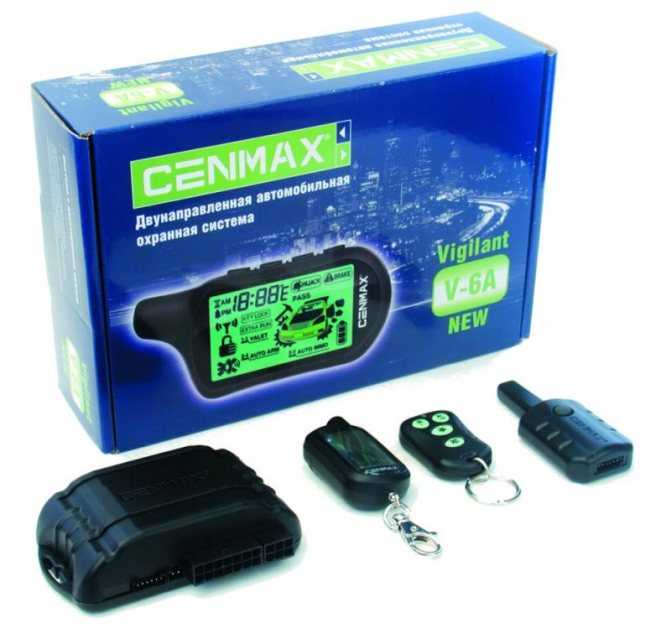

Охранная система V-6A

Стандартная комплектация всех систем Ценмакс состоит из следующих компонентов:

1. Центрального блока с микропроцессором системы управления.
2. Двух брелков, которые могут применяться для управления функциями. Основной брелок с четырьмя кнопками, жидкокристаллическим экраном может работать в две стороны. В нем меется два сигнализатора – звуковой и вибрационный, которые используются для информирования владельца о различных событиях при работе или настройке системы. И дополнительный с тремя кнопками, который работает только в одном направлении.
3. Комплекта датчиков;
4. Приемника сигнала и концевых переключателей для кузовных элементов.
5. Жгутов проводов для подключения брелка и датчиков к электрической сети автомобиля и друг к другу.
6. Светодиода для индикации режимов работы.
7. Специальной кнопки, которая применяется для настройки параметров.
8. Комплекта документации по установке и эксплуатации изделия.
9. Гарантийного талона.
10. Предупредительных наклеек на стекла автомобиля.

Инструкция по настройке и управлению автосигнализацией cenmax vigilant

На дисплее главного брелока сигнализации в виде иконок скрывается набор функций системы. Только по одному рисунку владелец автомобиля сможет легко понять для чего конкретная функция предназначена. Главные моменты управления системой сигнализации, которые должен знать каждый выглядят следующим образом:

• на главный брелок пользователь должен поставить пароль, состоящий из двух цифр;
• в любой момент можно воспользоваться одним из трёх дополнительных каналов для управления системой;
• в качестве сигнала пользователь может использовать обычные звуковые извещения или вибрационный звонок;
• снять сигнал тревоги можно при помощи кнопки 1;
• снять машину с режима охраны водителю поможет кнопка под номером 2;
• отключение сигнала тревоги без снятия машины с охраны производится с использованием кнопки 1;
• чтобы выключить сирену необходимо нажать кнопку номер три, а для отключения датчика удара кнопку под номером один стоит нажать два раза подряд.

Дополнительные функции можно включить, если в меню найти соответственную картинку и нажать на неё. Сигнализация cenmax vigilant позволяет ставить машину под охрану даже если она стоит со включённым мотором.

Сигнализация cenmax

Среди современных автолюбителей появилось много ценителей автомобильной сигнализации cenmax. Производитель предлагает много вариантов на любой вкус и кошелёк. Но необходимо знать как установить и использовать это устройство. Именно об этих параметрах речь пойдёт дальше.

Cenmax – надёжная защита против угона, изучаем инструкцию к устройству

На ринке автомобильных сигнализаций новинка cenmax прижилась хорошо. Она радует автолюбителей расширенным набором функций и доступностью в плане цены. Но не каждый потребитель хочет тратить время на прочтение инструкции к охранной системе полностью, а вот основные моменты искать лень. Из-за этого автомобилисты, купив охранную систему долго не могут заняться её установкой. Самые важные моменты из инструкции этого многофункционального устройства можно узнать прямо сейчас и для этого понадобится всего несколько свободных минут.

Автосигнализации cenmax –стандартная комплектация охранных систем

Покупая охранную сигнализацию для машины cenmax стоит на месте проверить её комплектацию, пользуясь описаниями из инструкции. Сигнализации тайванского бренда имеют следующую комплектацию:

1. Центральный блок управления системой.
2. Два брелока – с ЖК-дисплеем и обычный.
3. Набор датчиков – датчик удара, температур и другие.
4. Провода для подключения сигнализации к автомобилю.
5. Сирена кнопа SLAV.
6. Модуль приёма и конечные выключатели.
7. Стандартные наклейки на стекло.
8. Инструкция по установке и эксплуатации системы.

Автосигнализация такого типа имеет высокий уровень функциональности, но к лидерам ринка она ещё добраться не может.

Инструкция по установке – как правильно подключить cenmax

Каждая автосигнализация имеет свои особенности в плане подключения и работы. Cenmax vigilant в этом плане не отстаёт от конкурентов. Для того, чтобы её установить необходимо открыть доступ ко всем точкам подключения в машине, а затем действовать следующим образом:

• обмотать центральный блок поролоном и установить его там, где много места – за приборным щитком;
• в багажнике установить сирену и антенну;
• подключить концевики к точкам на багажнике, дверям, капоте;
• произвести подключение проводов к системе зажигания, поворотникам, габаритам;
• провести проводку сухими местами, используя дополнительно пластмассовые трубки, чтобы она не сгибалась, качественную изоляционную ленту и удлинители;
• установить в скрытых местах датчики удара, температуры и другие;
• если присутствует автозапуск включить его и проверить работоспособность системы.

Если всё хорошо сигнализация подаст один звуковой сигнал и замигают фары. В случае неправильно установки одного из элементов автосигнализация подаст четыре сигнала и фары тоже замигают четыре раза.

Инструкция по настройке и управлению автосигнализацией cenmax vigilant

На дисплее главного брелока сигнализации в виде иконок скрывается набор функций системы. Только по одному рисунку владелец автомобиля сможет легко понять для чего конкретная функция предназначена. Главные моменты управления системой сигнализации, которые должен знать каждый выглядят следующим образом:

• на главный брелок пользователь должен поставить пароль, состоящий из двух цифр;
• в любой момент можно воспользоваться одним из трёх дополнительных каналов для управления системой;
• в качестве сигнала пользователь может использовать обычные звуковые извещения или вибрационный звонок;
• снять сигнал тревоги можно при помощи кнопки 1;
• снять машину с режима охраны водителю поможет кнопка под номером 2;
• отключение сигнала тревоги без снятия машины с охраны производится с использованием кнопки 1;
• чтобы выключить сирену необходимо нажать кнопку номер три, а для отключения датчика удара кнопку под номером один стоит нажать два раза подряд.

Дополнительные функции можно включить, если в меню найти соответственную картинку и нажать на неё. Сигнализация cenmax vigilant позволяет ставить машину под охрану даже если она стоит со включённым мотором.

Немного о дополнительных функциях, которыми обладает сигнализация

Модельный ряд сигнализаций cenmax очень большой и владелец имеет возможность выбрать подходящий вариант в плане цены, размеров, функциональность. Эти автомобильные сигнализации, согласно тому что говорит инструкция, имеют ряд дополнительных функций, пользоваться которыми сможет каждый. Среди таких дополнительных возможностей стоит отметит:

• контроль температурного режима – позволяет защитить мотор от перегревания;
• возможность изменения постановки сигнала;
• установка звука датчиков – позволит распознать какой именно работает;
• можно устанавливать таймер и будильник и другие подобные функции.

Чтобы наладить двухстороннюю связь достаточно пару минут поработать с брелоками. Система имеет возможность включать или выключать свет в салоне, предупреждает водителя об опасности если он находится за полтора километра от своего автомобиля. Если верить тому, что говорит инструкция – сигнализация cenmax прекрасно может работать в автономном режиме, а управлять дополнительными каналами связи при помощи брелоков очень легко.

Автосигнализация имеет набор стандартных и дополнительных функций, которые помогут водителю ощутить дополнительный комфорт и почувствовать себя уверенным. Если человеку нужно, чтобы сигнализация работала как можно тише стоит установить её в режим “комфорт”, оттискав на экране брелока соответственное изображение. Установка сигнализации cenmax из серии vigilant производится по стандартной схеме и занимает около пяти часов.

Эта сигнализация работает при температуре от -40 до +85 градусов. Двухсторонняя связь помогает водителю всегда быть в курсе того, что происходит с его машиной. При помощи брелока, на расстоянии трёхсот метров от автомобиля можно им управлять, включать или отключать какой-то элемент охраны, пользоваться кнопкой valet. Для установки понадобятся дополнительные инструменты. Инструкция говорит что нужны будут отвёртки, нож, устройство для измерения напряжения, ключи. Подключение всех элементов сигнализационной системы должно производиться максимально аккуратно, чтобы дальнейшая её работоспособность была на высшем уровне. Тайванская сигнализация работает на всех автомобилях, имеет компактные размеры, может предложить потребителю дополнительный набор датчиков и функций.

Cenmax vigilant – это автосигнализация, которой очень легко пользоваться. Управление всеми функциями совершается при помощи брелока, а картинки, которые отображают функцию присутствуют на дисплее. На главном брелоке есть четыре кнопки, а на дополнительном три и изучить какая за что отвечает будет легко.

Автосигнализация CENMAX

Автомобильная охранная система с двусторонней связью CENMAX VIGILANT ST-5 сконструирована для охраны дверей, капота, багажника и внутрисалонного пространства автомобиля, звукового, визуального и радио оповещения владельца о текущем состоянии охранной системы и охраняемого автомобиля. Кроме этого, CENMAX VIGILANT ST-5 предотвращает несанкционированный запуск двигателя.

В качестве системы дистанционного запуска CENMAX VIGILANT ST-5 пригоден для установки на автомобили с любым типом двигателя и коробки передач.

В стандартный комплект CENMAX VIGILANT ST-5 входит:

• Центральный блок управления с полным комплектом для установки.
• Модуль связи.
• Двухуровневый датчик удара.
• Пульт дистанционного управления со встроенным пейджером и ЖКИ дисплеем.
• Однонаправленный пульт дистанционного управления.
• Индикаторный светодиод.
• Кнопка аварийного отключения.
• Кнопка активизации Anti Hi-Jack.
• Инструкция по управлению всеми режимами CENMAX VIGILANT ST-5.

Пульты дистанционного управления сигнализацией

Двунаправленный пульт дистанционного управления с функцией пейджера.

Представляет собой миниатюрное приемо-передающее устройство с питанием от 1,5 вольтовой батарейки (тип LR03 ААА), которой хватает примерно на 6 месяцев эксплуатации. На пульте расположены четыре кнопки управления и ЖКИ дисплей для индикации состояния системы с охраны и для информирования Вас о причине, вызвавшей включение тревоги. При нажатии любой из кнопок пульта передатчик формирует и передает кодированную радиокоманду, которая меняется при каждом новом нажатии кнопки, предотвращая таким образом возможность перехвата кода Вашей сигнализации код-граббером.

В случае приема встроенным в пульт пейджером сигнала тревоги, Вы услышите звуковой сигнал и на ЖКИ дисплее отобразится соответствующая пиктограмма.

ИНДИКАЦИЯ СОСТОЯНИЙ

1. Режим охраны включен.
2. Отключение звуковых сигналов.
3. Режим охраны выключен.
4. Автопостановка.
5. Дистанционный запуск двигателя.
6. Автоматический запуск при понижении температуры.
7. Программируемый запуск двигателя.
8. Открытие багажника.
9. Активизация Anti-Hi-Jack.
10. Включен Valet режим.
11. Отключение датчика удара.
12. Срабатывание датчика удара.
13. Батарея разряжена.
14. Индикатор ручного тормоза.
15. Открыта дверь.
16. Открыт капот.
17. Включен режим вибрации.
18. Отсутствие двусторонней связи.

Oднонаправленный пульт дистанционного управления сигнализацией.

Миниатюрный радиопередатчик, питающийся от 3 вольтовой батарейки (CR2032), которой хватает примерно на 1 год эксплуатации. Существенное снижение дальности приема системой команд передатчика говорит о необходимости замены батарейки. На пульте расположены три кнопки управления и индикаторный светодиод. Алгоритм формирования и передачи управляющих команд идентичен двунаправленному пульту управления. Однонаправленный пульт предназначен только для управления сигнализацией.

ВНИМАНИЕ! При постановке сигнализации на охрану с помощью однонаправленного пульта функция пейджера в двунаправленном пульте работать не будет. Чтобы включить функцию пейджера после постановки на охрану с помощью однонаправленного пульта, нажмите кнопку1 двунаправленного пульта для считывания состояния системы.

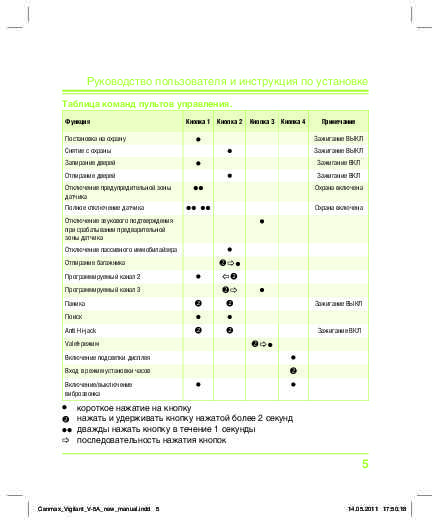

ТАБЛИЦА КОМАНД ПУЛЬТОВ УПРАВЛЕНИЯ.

Функция	Кнопка 1	Кнопка 2	Кнопка 3	Кнопка 4	Примечание
Постановка на охрану	o	Зажигание ВЫКЛ
Снятие с охраны	o	Зажигание ВЫКЛ
Запирание дверей	o	Зажигание ВКЛ
Отпирание дверей	o	Зажигание ВКЛ
Отключение предупредительной зоны датчика	oo	Охрана включена
Полное отключение датчика	oo oo	Охрана включена
Включение режима бесшумной постановки/ снятия с охраны. (Отключение звукового подтверждения при срабатывании предварительной зоны датчика)	o
Отключение пассивного иммобилайзера	o
Отпирание багажника	2 -> о
Программируемый канал	o	<- 2
Программируемый канал 3	2 -> о	o
Паника	2	2	Зажигание ВЫКЛ
Поиск	o	o
Anti Hi-jack	2	2	Зажигание ВКЛ
Valet-режим	2 -> о
Включение подсветки дисплея	o
Вход в режим установки часов	2
Включение/выключение виброзвонка	o	o
Установка фиксированного таймера	o	o
Проверка состояния системы и температуры в салоне	oo
Дистанционный запуск двигателя	2 -> о
Включение режима ежедневного запуска двигателя	o	<- 2
Включение режима запуска двигателя при понижении температуры	o	<- 2

o — короткое нажатие на кнопку
2 — нажать и удерживать кнопку нажатой более 2 секунд
oo — дважды нажать кнопку в течение 1 секунды
-> — последовательность нажатия кнопок

Необходимая информация.

Аварийное отключение сигнализации.

В случае если пульт управления сигнализацией отсутствует или неисправен для снятия системы с охраны следует: открыть дверь ключом, при этом включится режим тревоги, сесть в автомобиль, включить зажигание и 4 раза нажать кнопку аварийного отключения, затем выключить зажигание.

Аварийная постановка на охрану.

Если возникает необходимость поставить сигнализацию на охрану в отсутствие исправного пульта управления, нажмите при включенном зажигании кнопку аварийного отключения 8 раз и выключите зажигание. Вы услышите 1 звуковой сигнал, и фонари мигнут 1 раз. Через 20 секунд система встанет на охрану, не запирая дверей.

При открывании двери или включении зажигания после аварийной постановки на охрану включится функция 20 секундной задержки включения тревоги, чтобы дать Вам возможность отключить сигнализацию, не используя пульт управления. Если в течение 20 секунд система не снята с охраны, включится тревога.

Светодиодная индикация состояний

Состояние	Индикация
Охрана включена	Равномерно мигает
Охрана отключена	Не горит
Valet режим	Мигает сериями по 5 вспышек
Режим иммобилайзера	Вспышки переменной длительности
Двигатель заведен дистанционно или программно	Горит постоянно

ПРАВИЛА ПОЛЬЗОВАНИЯ.

Примечание: Приведенные ниже описания звуковой и визуальной индикации пультом дистанционного управления режимов работы сигнализации относятся только к двунаправленному пульту управления. При использовании однонаправленного пульта управления индикация будет производиться только сиреной и сигнальными фонарями.

Для передачи короткой команды с помощью однонаправленного пульта — нажмите и отпустите кнопку, светодиод пульта после отпускания кнопки будет некоторое время мигать. Для формирования 2-х секундной команды — нажмите и удерживайте кнопку пока светодиод не загорится в постоянном режиме.

Управление охранной системой.

Постановка на охрану.

Для постановки сигнализации на охрану: затяните ручной тормоз, нажмите при выключенном зажигании кнопку I пульта управления, если все двери, капот и багажник закрыты, сирена подаст один звуковой сигнал, и фонари мигнут один раз, дверные замки закроются (если автомобиль оборудован приводами блокировки замков), включится блокировка двигателя.

На дисплее пульта появится символ , и прозвучит один звуковой сигнал.

Через 5 секунд фонари мигнут один раз, светодиод начнет мигать, сообщая о том, что система встала на охрану.

Если при постановке на охрану не закрыта какая-либо дверь, капот или багажник или не затянут ручной тормоз, Вы услышите 3 сигнала сирены, и фонари мигнут 4 раза. Пульт управления при этом подаст длинный звуковой сигнал, и пиктограммы неисправной зоны появятся на дисплее.

Внимание! При программно включенном и вставшем на охрану пассивном иммобилайзере, первое нажатие кнопки 1 только отключит иммобилайзер (пульт управления подаст двойной звуковой сигнал). Для постановки системы на охрану нажмите на кнопку еще раз.

Охрана.

В режиме охраны сигнализация контролирует состояние концевых выключателей дверей, капота, багажника, ручного тормоза, включение зажигания, и состояние датчика удара, а так же, если дополнительно установлены, датчика объема и др.. Кроме того, в режиме охраны блокируется запуск двигателя.

Тревога.

При нарушении какой-либо из зон охраны, включится сирена и сигнальные фонари. Нажав кнопку 2, Вы отключите тревогу в любой момент, не снимая систему с охраны.

Пульт управления звуковым сигналом и миганием соответствующей пиктограммы на ЖШ дисплее сообщит Вам о включении тревоги и о причине ее вызвавшей. Если зона вызвавшее включение тревоги приведена в нормальное состояние (например, открытая дверь закрыта), пиктограмма на дисплее погаснет вместе с выключением тревоги; если нет — пиктограмма продолжит мигать.

Помните, что повторное нажатие кнопки 2 после отключения тревоги снимет систему с охраны, но не отключит мигание пиктограммы зоны, вызвавшей включение тревоги, если она не приведена в нормальное состояние. Если зона, вызвавшая включение тревоги придет в нормальное состояние после отключения тревоги, но до снятия системы с охраны, пульт управления подаст короткий звуковой сигнал и пиктограмма автоматически выключится.

В случае, когда включение тревоги вызвано открытием двери, символ закрытого замка сменится открытым. Чтобы вернуться к индикации закрытого замка после выключения тревоги, не снимая систему с охраны, нажмите кнопку 1.

При необходимости заменить звуковой сигнал пульта вибрационным и наоборот нажмите одновременно кнопки 1 и 4.

Снятие с охраны.

Для снятия сигнализации с охраны нажмите кнопку 2, сирена подаст 2 звуковых сигнала, и дважды мигнут сигнальные фонари. Дверные замки откроются (если автомобиль оборудован приводами блокировки замков), блокировка двигателя отключится.

На дисплее пульта появится и прозвучат 2 коротких звуковых сигнала.

Паника

Если при выключенном зажигании одновременно нажать и удерживать не менее 2 секунд кнопки I и 2 сирена подаст три звуковых сигнала, и трижды мигнут сигнальные фонари. Система перейдет или останется в режиме охраны и запрет двери автомобиля. Паника может быть включена независимо от того, включен или выключен режим звукового подтверждения постановки на охрану.

Пульт управления подтвердит включение паники звуковым сигналом и миганием пиктограмм габаритных огней на ЖШ дисплее.

Выключение и включение режима звукового подтверждения постановки и снятия с охраны

Чтобы включить режим постановки и снятия с охраны без звукового подтверждения, нажмите кнопку 3 пульта управления. Если кнопка 3 нажата при отключенной охране, система встанет на охрану, подтвердив это лишь одной вспышкой фонарей. На дисплее пульта управления появится . После этого любая постановка и снятие системы с охраны будет подтверждаться только соответствующими вспышками сигнальных фонарей, сирена будет молчать. Для отключения режима тихой постановки/снятия нажмите кнопку 3, когда система находится в режиме охраны. На дисплее пульта управления появится .

Кратковременно нажимая кнопку 3 в режиме охраны, Вы можете в любой момент отключать и включать звуковые сигналы подтверждения снятия/постановки на охрану. Отключение сигналов система подтвердит одной вспышкой фонарей, а включение — одной вспышкой фонарей и одним сигналом сирены. Включение или выключение бесшумного режима пульт управления будет подтверждать звуковыми сигналами различного тона.

ВНИМАНИЕ! Если система поставлена на охрану в тихом режиме, то при срабатывании предупредительной зоны датчика удара индикация будет производиться только вспышками фонарей, сирена включаться не будет.

Дистанционное отключение и включение датчика удара.

В режиме охраны Вы можете полностью или частично отключить датчик удара, когда, например, в автомобиле следует оставить пассажиров или животных. Для отключения предварительной зоны датчика: при включенной охране дважды в течение одной секунды нажмите кнопку 1; после двойного звукового сигнала пульта и появления на дисплее символа , еще раз дважды в течение одной секунды нажмите кнопку 1, если требуется полностью отключить датчик. Три звуковых сигнала и три вспышки фонарей (в тихом режиме только вспышки фонарей) подтвердят, что датчик полностью отключен. Пульт управления подаст три звуковых сигнала и на дисплее появится символ .

Нажав еще раз дважды в течение одной секунды кнопку 1, Вы включите датчик в режим охраны, о чем система сообщит одним звуковым и одним световым сигналом (в тихом режиме только световым). Пульт управления подаст один звуковой сигнал и символ исчезнет.

Охрана с заведенным двигателем

Чтобы поставить систему на охрану при заведенном двигателе, например, при кратковременной остановке или для прогрева, выполните следующие действия:

1. При работающем двигателе затяните ручной тормоз.
2. Нажмите на 2 секунды кнопку 1 пульта.
3. Услышав звуковой сигнал, сразу нажмите кнопку 1 еще раз.
4. Включится функция поддержки зажигания, светодиод системы загорится в постоянном режиме.
5. На дисплее пульта управления появятся пиктограммы включенного режима охраны и заведенного двигателя .
6. Выключите зажигание и выньте ключ из замка. Двигатель при этом продолжит работать.
7. Выйдите из автомобиля и закройте дверь.
8. Нажмите кнопку 1 пульта.
9. Система встанет на охрану и запрет двери автомобиля, сообщив об этом обычными световыми и звуковыми сигналами.
10. Если система поставлена на охрану при заведенном двигателе, датчик удара и блокировка двигателя (кроме блокировки стартера) активированы не будут.
11. При включении тревоги включится блокировка и двигатель заглохнет.

Для снятия системы с охраны нажмите кнопку 2 пульта. Вставьте ключ в замок и включите зажигание, после этого отпустите ручной тормоз. Если Вы хотите заглушить двигатель, отпустите ручной тормоз, не включая зажигания.

Режим пассивного иммобилайзера

Режим включается программированием.

Если режим программно включен, то через 30 секунд после выключения зажигания двигатель будет заблокирован. Никакие другие зоны охраны при этом активированы не будут.

Для отключения блокировки двигателя нажмите кнопку 1 пульта управления или кнопку аварийного отключения.

Защита от разбойного нападения Anti Hi-jack

Активизировать Anti Hi-jack можно одним из двух возможных путей:

1. При включенном зажигании одновременно нажмите и удерживайте в течение 2 секунд кнопки 1 и 2 пульта управления.
2. При заведенном двигателе нажмите кнопку активизации Anti Hi-jack. После этого противоразбойная процедура будет активирована, как только при включенном зажигании будет открыта дверь. Если Вы выключите зажигание до открытия двери, активизация Anti Hi-jack будет отменена.

Независимо от способа активизации Anti Hi-jack проходит следующие этапы:

1. Получив сигнал на включение Anti Hi-jack, система включит 30 секундный режим предупреждения, в течение которого сигнальные фонари будут непрерывно мигать. На пульте управления замигает символ .
2. Через 30 секунд к миганию фонарей добавится звук сирены, включится блокировка двигателя. На пульте управления включится звуковой сигнал тревоги.
3. Режим тревоги продлится до отключения Anti Hi-jack, либо будет отключен системой примерно через 1 минуту после выключения зажигания, в этом случае система перейдет в режим полной охраны, сохранив блокировку двигателя.

Для отключения Anti Hi-jack:

• в течение первых 30 секунд — нажмите кнопку 2 пульта управления;
• во время тревоги — одновременно на 2 секунды нажмите кнопки 1 и 2, чтобы отключить тревогу, затем нажмите кнопку 2 для полного отключения Anti Hi-jack;
• после выключения зажигания, при выключенной тревоге — нажмите кнопку 2.

Память состояния.

Нельзя обезвредить стоящую на охране сигнализацию, просто сняв и надев клемму автомобильного аккумулятора. В этом случае система вернется в режим охраны, и сохранится блокировка двигателя.

Прерывание и восстановление питания при отключенной охране не вызывает срабатывания сигнализации, чтобы не создавать трудностей, например, при ремонте.

При подаче питания на блок сигнализации трижды мигнут сигнальные фонари.

Дополнительные функции безопасности.

Автоматическая постановка на охрану

Функция включается программированием.

Если функция включена, система автоматически встанет на охрану через 10 секунд после закрытия последней двери. Замки дверей при этом будут заперты или нет, в зависимости от программной установки. Повторное открытие двери в течение 10 секунд или открытие двери при включенном зажигании отключает режим автопостановки до следующего выключения зажигания при закрытых дверях.

ВНИМАНИЕ! Открытие капота или багажника не влияет на процесс автопостановки. При автопостановке на охрану с открытым капотом или багажником или не затянутым ручным тормозом система будет подавать звуковые и световые сигналы до снятия с охраны или до устранения неисправности. Пульт дистанционного управления будет периодически подавать звуковой сигнал, и на дисплее будут мигать соответствующие пиктограммы.

Если функция автопостановки программно включена, на дисплее пульта появится надпись .

Автоматическая перепостановка на охрану (защита от случайного нажатия).

Если в течение 30 сек. после снятия с охраны не открывалась ни одна из дверей автомобиля, или не включалось зажигание, система автоматически вернется в режим охраны.

Открытие капота или багажника не отключает перепостановку на охрану. При перепостановке на охрану с открытым капотом или багажником или не затянутым ручным тормозом система будет подавать звуковые и световые сигналы до снятия с охраны или до устранения неисправности. Пульт дистанционного управления будет периодически подавать звуковой сигнал, и на дисплее будут мигать соответствующие пиктограммы.

Автоматическое запирание дверей при включении зажигания.

Функция включается программированием.

При программном включении функции автоматического запирания и при условии, что все двери автомобиля закрыты, замки дверей, будут заперты через 1, 10 или 30 секунд после включения зажигания. Длительность паузы перед запиранием также задается программированием.

Дистанционное управление замками дверей при включенном зажигании

Нажимая кнопки 1 или 2 пульта управления, Вы можете в любой момент запирать и отпирать электрические замки дверей.

Функции диагностики.

Предупреждение о неисправности.

Если при постановке на охрану не закрыта какая-либо дверь, капот или багажник Вы услышите 3 сигнала сирены, и фонари мигнут 4 раза. Пульт управления при этом подаст длинный звуковой сигнал, и соответствующие пиктограммы на дисплее будут мигать. Система встанет на охрану, игнорируя неисправную цепь, но взяв под охрану все остальные зоны. Если неисправная цепь придет в нормальное состояние она также будет взята под охрану.

Память тревог.

Каждый раз при включении тревоги пульт управления оповещает Вас об этом звуковым или вибрационным сигналом, и на дисплее отображается соответствующий символ. Кроме того, если по какой либо причине Вы не услышали тревожный сигнал Вашего пульта, соответствующие пиктограммы будут продолжать мигать на дисплее до отключения их кнопкой 2 после снятия системы с охраны. При снятии с охраны в этом случае прозвучат 4 сигнала сирены и 4 раза мигнут фонари. Пульт управления подаст длинный звуковой сигнал.

Индикация наличия двусторонней связи.

При нормальном приеме команды, система посылает ответ о выполнении команды на пульт управления. О приеме ответа пульт сообщает соответствующей индикацией. В случае, если пульт не примет ответ от системы, т.е. связь между пультом и системой нарушена, пульт подаст короткий звуковой сигнал и пиктограмма исчезнет с дисплея. При восстановлении связи символ появится вновь.

Управление системой дистанционного запуска двигателя

Внимание! Для того чтобы дистанционный и программный запуск двигателя был возможен, обязательно затяните ручной тормоз перед тем, как покинуть автомобиль!

Условия, запрещающие дистанционный и программируемый запуск двигателя:

1. Ручка КПП не находится в нейтральном положении (для автомобилей с механической коробкой передач).
2. Включено зажигание.
3. Открыт капот.
4. Ручной тормоз не затянут.
5. Во всех случаях, когда дистанционный запуск двигателя невозможен, пульт управления сообщит Вам об этом 4 звуковыми сигналами, и на дисплее появится надпись «SP»

Дистанционный запуск двигателя

Для автомобилей с автоматической коробкой передач:

1. Нажмите кнопку 1 и удерживайте ее нажатой до звукового сигнала пульта. После звукового сигнала сразу нажмите кнопку 1 еще раз.
2. 3 звуковых и 3 световых сигнала подтвердят прием системой команды на запуск двигателя.

Для автомобилей с механической коробкой передач:

Чтобы дистанционный запуск двигателя с механической коробкой передач стал возможен, необходимо выполнить следующую процедуру, гарантирующую, что ручка КПП находится в нейтральном положении:

1. При работающем двигателе затяните ручной тормоз.
2. Выключите зажигание — двигатель продолжит работать.
3. Выйдите из автомобиля и закройте дверь.
4. Поставьте систему на охрану, двигатель сразу заглохнет.
5. Если Вы не поставите систему на охрану, двигатель заглохнет примерно через 30 секунд.
6. Если после этого двери не открывались, система разрешит дистанционный запуск двигателя. Если же дверь была открыта, дистанционный запуск будет запрещен до тех пор, пока вышеописанная процедура не будет повторена.
7. Для запуска двигателя нажмите кнопку 1 и удерживайте ее нажатой до звукового сигнала пульта. После звукового сигнала сразу нажмите кнопку 1 еще раз.

• Если двигатель не завелся с первого раза, система сделает еще 3 попытки завести двигатель.
• Если двигатель заглох до истечения заданного времени работы, система автоматически заведет его.
• Дистанционный запуск двигателя может быть произведен с одновременной постановкой на охрану или без таковой (см. Программирование функций)

Индикация пульта управления:

1. При подаче команды на дистанционный запуск в верхней части дисплея появляется надпись «St», и звучит мелодичный звуковой сигнал.
2. При успешном запуске двигателя появляется символ «r 10», в верхней части дисплея индицируется, установленное программированием, время работы двигателя, например «r 10» и звучит мелодичный звуковой сигнал.
3. За 1 минуту до окончания работы двигателя в верхней части дисплея появится надпись «r 01».
4. В момент остановки двигателя в верхней части дисплея появится надпись «r 00», и прозвучат 3 звуковых сигнала.

Дистанционное глушение двигателя

1. Нажмите кнопку 1 и удерживайте ее нажатой до звукового сигнала пульта. После звукового сигнала сразу нажмите кнопку 1 еще раз.
2. 4 звуковых и 4 световых сигнала сообщат, что двигатель остановлен. Пульт управления подаст мелодичный звуковой сигнал, и индикация заведенного двигателя на дисплее исчезнет.

Турбо таймер

Режим используется для турбированных двигателей и служит для продления времени работы двигателя после выключения зажигания с целью охлаждения турбины (см. Программирование функций).

Внимание! При использовании режима турбо таймера и программно включенном режиме пассивного иммобилайзера, обязательно ставьте сигнализацию на охрану после выключения зажигания, иначе через 30 секунд двигатель будет заблокирован.

Автоматический запуск двигателя при понижении наружной температуры

1. Режим работы низкотемпературного запуска задается программированием.
2. Для включения (выключения) низкотемпературного запуска, нажмите и удерживайте кнопку 3 пульта управления до звукового сигнала. После звукового сигнала сразу нажмите кнопку 1. На дисплее пульта появится (исчезнет) символ и установленная температура.
3. При включенном режиме низкотемпературного запуска, система автоматически будет заводить двигатель каждые 2 часа, при понижении температуры ниже установленной, но не более 6 раз.

Ежедневный автоматический запуск двигателя

1. Для включения режима, нажмите и удерживайте кнопку 3 пульта управления до звукового сигнала. Сразу после звукового сигнала нажмите кнопку 2. На дисплее пульта появится символ .
2. Двигатель заведется.
3. Начиная со следующего дня, двигатель будет заводиться в то же самое время, в которое Вы включили режим ежедневного запуска.

Сервисные режимы.

Режим поиска.

Для облегчения поиска автомобиля на переполненной стоянке или в темное время суток, нажмите одновременно кнопки 1и 2 пульта. Сирена подаст 6 звуковых сигналов, и фонари мигнут 6 раз.

Дистанционное отпирание багажника (если подключен дополнительный канал).

Для открывания багажника нажмите и удерживайте кнопку 2 до звукового сигнала пульта управления, после звукового сигнала сразу нажмите кнопку 2 еще раз. Вы можете открыть багажник независимо от режима, в котором находится сигнализация и при любом положении ключа зажигания

Программируемый дополнительный канал управления №2

С помощью программирования Вы можете задать длительность импульса на этом канале равную 0,8,10 или 30 секундам и использовать его для управления различным электрооборудованием автомобиля. Для активизации канала нажмите и удерживайте до звукового сигнала кнопку 2 пульта. Сразу после звукового сигнала нажмите кнопку 1.

Вы можете установить для этого канала режим фиксированного импульса, тогда, нажав кнопки, как описано выше, Вы включите канал, а, нажав кнопки повторно — выключите.

Программируемый дополнительный канал управления №3

С помощью программирования Вы можете задать длительность импульса на этом канале равную 0,8,10 или 30 секундам и использовать его для управления различным электрооборудованием автомобиля. Для активизации канала нажмите и удерживайте до звукового сигнала кнопку 2 пульта. Сразу после звукового сигнала нажмите кнопку 3.

Вы можете установить для этого канала режим фиксированного импульса, тогда, нажав кнопки, как описано выше, Вы включите канал, а, нажав кнопки повторно — выключите.

Вы также можете использовать этот канал для организации раздельного отпирания дверей (шаг 10 Таблицы программирования). При выборе режима раздельного отпирания, для снятия системы с охраны с отпиранием только двери водителя, нажмите как обычно кнопку 2 пульта управления. Для снятия с охраны с отпиранием всех дверей, нажмите кнопки 2 и 3 в последовательности, описанной выше.

Примечание: При выборе режима раздельного отпирания, при выключении зажигания автоматически будет отпираться только дверь водителя, для отпирания остальных дверей используйте кнопки 2 и 3 как описано выше.

Программируемы дополнительный канал управления №4

В зависимости от программной установки, с помощью канала Вы можете реализовать следующие функции:

1. 20 или 30 секундную подсветку салона при снятии с охраны и выключении зажигания.
2. Автоматическое закрытие стекол при постановке на охрану. При выборе этой функции датчик удара будет включен в режим охраны сразу после окончания работы канала, чтобы избежать ложных срабатываний.

Индикация разряда элемента питания пульта управления

При разряде элемента питания на дисплее пульта будет отображаться индикатор .

Установка часов, будильника, таймера

Ваш пульт управления сигнализацией имеет часы реального времени, а также может служить будильником. Кроме того, пульт имеет режим таймера, который Вы можете использовать, например, при парковке на платных стоянках или в других ситуациях. Если Вы включите режим таймера, на дисплее вместо текущего времени будет индицироваться время, оставшееся до окончания отсчета и мигающий символ . Об окончании отсчета пульт сообщит звуковыми сигналами.

Для установки всех временных режимов пульта следуйте рекомендациям приведенных ниже таблиц.

№ шага	Кнопка 4	Функция	Кнопка 1	Кнопка 2	Индикация на ЖКИ дисплее
1	Нажать и удерживать до двойного звукового сигнала	Установка часов текущего времени	Увеличение	Уменьшение	Мигает индикатор часов
2	Нажать 1 раз	Установка минут текущего времени	Увеличение	Уменьшение	Мигает индикатор минут
3	Нажать 2 раза	Установка часов будильника	Увеличение	Уменьшение	Мигает индикатор часов, появляется символ
4	Нажать 3 раза	Установка минут будильника	Увеличение	Уменьшение	Мигает индикатор минут, появляется символ
5	Нажать 4 раза	Режим будильника	ВКЛ.	ВЫКЛ.	Если будильник включен, символ остается на дисплее, если выключен — исчезает
6	Нажать 5 раз	Установка часов таймера	Увеличение	Уменьшение	Мигает индикатор часов, появляется символ
7	Нажать 6 раз	Установка минут таймера	Увеличение	Уменьшение	Мигает индикатор минут, появляется символ
8	Нажать 7 раз	Режим таймера	ВКЛ.	ВЫКЛ.	Если таймер включен, символ остается на дисплее, если выключен — исчезает

Вы можете также быстро установить один из шести фиксированных режимов таймера, последовательно нажимая одновременно кнопки 4 и 2, в соответствие с нижеприведенной таблицей:

Нажать кнопки 4 и 2	Временной интервал
1 раз	10 минут
2 раза	20 минут
3 раза	30 минут
4 раза	60 минут
5 раз	90 минут
6 раз	120 минут

Valet режим

В этом режиме отключаются все охранные функции сигнализации. Вы можете включить его, например, когда отдаете автомобиль на сервис. Для включения режима нажмите и удерживайте до звукового сигнала кнопку 3 пульта. Сразу после звукового сигнала нажмите кнопку 3 еще раз 4 сигнала сирены и 4 вспышки фонарей сообщат о включении Valet режима, светодиод будет мигать сериями по 5 вспышек. На дисплее пульта появится символ и прозвучит мелодичный звуковой сигнал. В Valet-режиме сохраняется возможность дистанционного управления центральным замком и дополнительными каналами, работает функция автоматического запирания дверей, если после дистанционного отпирания ни одна из них не открыта, все другие функции системы отключены. Для выхода из режима нажимайте кнопку 3 в той же последовательности, система вернется в режим нормальной эксплуатации, о чем сообщит 3 звуковыми и 3 световыми сигналами. Символ исчезнет с дисплея и прозвучит мелодичный звуковой сигнал.

Программирование пультов управления.

В стандартный комплект CENMAX VIGILANT входит 1 двунаправленный и 1 однонаправленный пульт управления, если же у Вас возникла необходимость удалить код какого-либо пульта из памяти системы или увеличить количество пультов для управления сигнализацией, Вы можете сделать это, используя следующую процедуру:

1. При отключенной охране включите зажигание.
2. Нажмите и удерживайте кнопку аварийного отключения в течение 6 секунд.
3. Отпустите кнопку после 4 сигналов сирены.
4. Нажмите одновременно кнопки 1 и 2 пульта управления. Отпустите кнопки после сигнала сирены. Код пульта записан в память системы.
5. При необходимости запрограммировать другие пульты управления повторите процедуру п.4 для каждого.
6. Максимальное количество передатчиков, коды которых могут быть занесены в память системы — 4.
7. Если в течение 6 секунд система не получает кодов новых передатчиков, она выходит из режима программирования.

ВНИМАНИЕ! Необходимо запрограммировать, в пределах одного цикла программирования, коды всех передатчиков, которые предполагается использовать, в том числе и уже известных системе, так как, при входе в программирование, коды всех старых передатчиков удаляются из памяти системы.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ.

Внимание! Эта часть инструкции предназначена только для профессиональных установщиков.

Общие рекомендации.

Перед началом установки отсоедините «-» клемму аккумулятора автомобиля.

1. Центральный блок сигнализации устанавливается внутри салона вдали от источников влаги и нагрева.
2. Модуль связи установить на лобовом стекле с помощью двусторонней клеящей ленты. Место установки предварительно очистить и обезжирить, в холодное время года прогреть до температуры не ниже 20 o С. Соединительный кабель проложить за обшивками салона к блоку сигнализации. Для достижения максимальной дальности связи, антенну следует устанавливать как можно выше.
3. Сирена устанавливается под капотом или в другом недоступном угонщику месте рупором вниз или в сторону. Место установки должно быть удалено от источников нагрева и защищено от попадания воды. В случае установки сирены с автономным питанием, необходимо обеспечить доступ к замку сервисного ключа.
4. Концевые выключатели капота и багажника устанавливаются в защищенные от влаги места недоступные при закрытом капоте или багажнике.
5. Датчик удара устанавливается в салоне автомобиля на металл кузова с помощью саморезов или приклеивается, как можно ближе к продольной оси автомобиля.
6. Все силовые цепи должны быть защищены плавкими предохранителями на соответствующие токи.

Технические характеристики.

Диапазон рабочих температур	-40. +85°С
Максимально допустимый ток
— цепи блокировки двигателя	30 А
— цепей сигнальных фонарей	10 А
— цепей управления центральным замком	15 А
Датчик удара	пьезоэлектрический
Дальность связи по каналу управления	300 м
Дальность связи по каналу пейджера	300 м
Тип модуляции сигнала канала управления	FM
Тип модуляции сигнала канала пейджера	FM

Программирование функций.

Чтобы изменить значение программируемых функций:

1. При отключенной охране включите зажигание.
2. Нажмите кнопку аварийного отключения 6 раз.
3. Выключите зажигание. Сирена подаст 6 сигналов, подтверждая вход в программирование.
4. Для выбора функции, значение которой требуется изменить нажимайте кнопку аварийного отключения. Каждое нажатие будет подтверждаться соответствующим количество коротких звуковых сигналов. Каждое пятое нажатие — длинным. Например функции 3 будет соответствовать 3 коротких сигнала, а функции 7-1 длинный и 2 коротких.
5. Для выбора значения функции нажмите соответствующую кнопку или комбинацию кнопок пульта управления:

• К1 — нажмите кнопку 1;
• К2 — нажмите кнопку 2;
• КЗ — нажмите кнопку 1 и удерживайте ее нажатой до звукового сигнала, сразу после сигнала нажмите кнопку 1 еще раз.
• К4 — нажмите кнопку 2 и удерживайте ее нажатой до звукового сигнала, сразу после сигнала нажмите кнопку 2 еще раз.
• Соответствующее количество сигналов сирены подтвердит выбор значения функции:

К1 -1 сигнал, К2 — 2 сигнала, КЗ — 3 сигнала, К4 — 4 сигнала.

Нажать кнопку, раз	Функция	К1 Заводская установка	К2	К3	К4
1	Время работы двигателя после дистанционного запуска	5 минут	10 минут	15 минут	20 минут
2	Автоматический запуск двигателя при понижении наружной температуры до:	-5°С	-10°С	-20°С	-30″С
3	Продолжительность вращения стартера	0,8 c	1,2 c	1,8 c	3,0 c
4	Продолжительность импульса дополнительного канала №2 (желтый/красный провод)	0,8 c	10 c	30 c	Фиксированный импульс (до повторного нажатия кнопок)
5	Продолжительность импульса дополнительного канала №3 (желтый/голубой провод)	0,8 c	10 c	30 c	Фиксированный импульс (до повторного нажатия кнопок)
6	Режим работы выхода на сирену /длительность звуковых сигналов подтверждения	Непрерывный /100 мсек	Импульсный /20 мсек	Импульсный /15 мсек	Импульсный /10 мсек
7	Режим работы выхода «Зажигание 2» при включении стартера	ВКЛ.	ВЫКЛ.	ВКЛ.	ВЫКЛ.
	Постановка на охрану и запирание дверей при дистанционном запуске	ВЫКЛ.	ВЫКЛ.	ВКЛ.	ВКЛ.
8	Режим запуска бензинового или дизельного двигателя с контролем потенциального (генератор, датчик масла) или тахометрического сигнала.	Задержка включения стартера 2 с (бензиновый двигатель)	Задержка включения стартера 10 с (дизель)
	Режим запуска бензинового или дизельного двигателя с запоминанием оборотов холостого хода (тахометрический сигнал)	Бензиновый двигатель См. Примечание	Дизель См. Примечание
9	Длительность импульса запирания/отпирания	0,8 с/0,8 с	3,6 с/3,6 с	0,8 сек/двойной	30 с/0,8 с
10	Дополнительный канал №3 (см. Шаг 5) /Двушаговое отпирание (желтый/голубой провод)	Дополнительный канал №3	Раздельное отпирание дверей	Дополнительный канал №3	Раздельное отпирание дверей
	Режим пассивного иммобилайзера	ВЫКЛ.	ВЫКЛ.	ВКЛ.	ВКЛ.
11	Запирание дверей при включении зажигания	ВЫКЛ	Через 1 секунду	Через 10 секунд	Через 30 секунд
12	Автопостановка	ВЫКЛ	ВКЛ (без запирания дверей)	ВКЛ (с запиранием дверей)	ВЫКЛ
13	Учет задержки салонного света	1 сек	15 сек	30 сек	45 сек
14	Режим работы дополнительного канала №4 (голубой провод)	Подсветка салона при снятии с охраны и выключении зажигания (20 секунд)	Подсветка салона при снятии с охраны и выключении зажигания (30 секунд)	Закрытие стекол при постановке на охрану (20 секунд)	Закрытие стекол при постановке на охрану (30 секунд)
15	Режим отображения температуры	о С	о F	о С	о F
	Режим работы выхода блокировки (черный/белый провод)	Нормально-разомкнутое электрореле	Нормально-разомкнутое электрореле	Нормально-замкнутое электрореле	Нормально-замкнутое электрореле
16	Режим работы турбо таймера	ВЫКЛ.	1 минута	3 минуты	6 минут

Закончив программирование, включите зажигание или подождите несколько секунд, система выйдет из режима программирования, сообщив об этом 5 вспышками сигнальных фонарей.

Примечание* Процедура запоминания оборотов холостого хода.

В большинстве случаев система способна зафиксировать успешный запуск двигателя без предварительного программирования оборотов (режимы К1 и К2). Если же это не получается, выполните приведенную ниже процедуру:

1. Выключите все внутренние электропотребители (обогреватели стекол, кондиционер и т.д.).
2. Включите зажигание.
3. Нажмите кнопку аварийного отключения 9 раз.
4. Выключите зажигание.
5. Светодиод мигнет 9 раз, и Вы услышите 9 звуковых сигналов.
6. Заведите двигатель ключом зажигания.
7. По достижении стабильных оборотов холостого хода, нажмите и удерживайте кнопку аварийного отключения до звукового сигнала.
8. При успешном завершении обучения, Вы услышите 1 звуковой сигнал. Отпустите кнопку.
9. Если Вы услышите 4 звуковых сигнала, повторите процедуру.

Обучение проводится один раз, сразу после выбора режима КЗ или К4 в шаге 8 таблицы программирования.

Подробный обзор автосигнализации Ценмакс: как установить и инструкция по применению

Сигнализация Cenmax включает в себя ряд моделей, например, V-5A, ST-7A и ST-8A, которые обладают одинаковыми техническими характеристиками, но отличаются по функциям и комплектации. Дополнительно набор может включать в себя реле блокировки двигателя, а также тумблер для активации режима антиограбления.

Технические характеристики моделей

Технические свойства всех моделей сигнализации:

• диапазон температур, при которых охранный комплекс выполняет свои функции, составляет от -40 до +85 градусов;
• контроллер удара может относиться к категории пьезоэлектрических либо микрофонных, с возможностью прослушки салона;
• дальность действия коммуникатора по каналу управления в зависимости от модели составит 500-800 метров;
• диапазон работы брелка в режиме канала пейджера составит около 900-100 м;
• максимально допустимая величина тока на электроцепи блокировки силового агрегата составит не более 30 ампер;
• для электролинии сигнальных фонарей данный показатель будет 10 А;
• максимально допустимое значение тока на цепи управления центральным замком составит не более 15 ампер;
• для системы автоматического дистанционного запуска двигателя данный показатель 30 А.

Канал «AvtoGSM» рассказал о технических особенностях сигнализаций Ценмакс на примере модели ST-8A.

Эта модель Ценмакс характеризуется наличием энергонезависимой памяти состояния. Если во время использования или обслуживания произойдет отключение АКБ, при его последующей активации сигнализация начнет работать в режиме до выключения. Это полезно, если преступник попытается обесточить бортовую сеть, чтобы угнать автомобиль. Кроме того, микропроцессорный модуль сигнализации характеризуется наличием автономного питания, поэтому он может функционировать независимо от аккумулятора.

Другие особенности системы:

1. Контроллер удара относится к классу двухуровневых.
2. Система обладает двусторонней связью, что позволяет обеспечить передачу информации о ее состоянии на расстояния. Отправка сообщений и предупреждений производится на брелок пользователя.
3. Система характеризуется наличием защиты от сканирования сигнала, что исключает вероятность ее взлома сторонними устройствами.
4. Есть опция автозапуска по таймеру, а также поиска автомобиля на парковке.

Скачать инструкцию по эксплуатации и установке

Руководство по эксплуатации и установке сигнализации
Скачать бесплатно инструкцию по эксплуатации и установке в формате pdf:	V-5A

Особенности данной модели:

1. Наличие функции обратной связи.
2. Имеется шесть независимых зон охраны. Если одна из них выйдет из строя, остальные останутся в рабочем состоянии.
3. Имеется опция тихой охраны, а также бесшумной активации и отключения защитного режима.
4. При необходимости можно включить противоугонную установку на заведенном силовом агрегате.
5. Опция антиограбления позволит заблокировать работу двигателя в случае силового захвата авто и его хищения.
6. Функция управления стеклоподъемниками. Чтобы ею воспользоваться, автомобиль надо оборудовать специальными устройствами – доводчиками.
7. Радиус действия дополнительного коммуникатора составляет 30 метров.
8. Контроллер удара является внешним и относится к классу двухуровневых.
9. Для защиты передающихся данных между брелком и микропроцессорным модулем используется динамическая кодировка сигнала.

Скачать инструкцию по эксплуатации и установке

Руководство по эксплуатации и установке сигнализации
Скачать бесплатно инструкцию по эксплуатации и установке в формате pdf:	V-6A

1. Система Vigilant V-7A обладает обратной связью.
2. Сигналка включает в комплектацию два пульта. Один из них оснащен экраном и позволяет узнать о состоянии системы на расстоянии, а второй – нет, это дополнительное устройство.
3. Система разработана для защиты дверных замков, капота, а также багажного отсека и салона машины.
4. Есть функции визуального, а также радио оповещения автовладельца о состоянии и возможных проблемах транспортного средства.
5. Наличие встроенного блокиратора двигателя позволит предотвратить несанкционированный пуск силовой установки при взломе.

Скачать инструкцию по эксплуатации и установке

Руководство по эксплуатации и установке сигнализации
Скачать бесплатно инструкцию по эксплуатации и установке в формате pdf:	V-7A

Данная модель сигнализации Cenmax относится к классу бюджетных противоугонных систем благодаря невысокой цене.

Сигналка подходит для эксплуатации на большинстве современных авто и имеет множество полезных функций, к примеру:

• опция Антихайджек обеспечит возможность блокировки мотора машины, если произойдет разбойный захват авто;
• наличие функции поиска позволит найти транспортное средство, оставленное на большой парковке;
• опции удаленного открытия багажного отсека или паники сделают управление машиной более удобным;
• для турбированных силовых агрегатов имеется “Турботаймер”, благодаря которому не снизится ресурс эксплуатации турбины за счет быстрого износа деталей.

Скачать инструкцию по эксплуатации и установке

Руководство по эксплуатации и установке сигнализации
Скачать бесплатно инструкцию по эксплуатации и установке в формате pdf:	V8-A

Пользователь Казбек Кодзоков показал, как работают доводчики электрических стеклоподъемников на сигнализации Ценмакс V-8A.

1. Подключать и использовать эту модель можно на всех без исключения легковых автомобилях, микроавтобусах, а также кроссоверах и грузовиках.
2. Сигнализация относится к категории систем с обратной связью.
3. Есть функции автоматической активации режима охраны и защиты при заведенном двигателе.
4. Возможна блокировка силового агрегата в случае кражи автомобиля, но предварительно эту функцию надо правильно настроить.
5. Процедура отключения защитного режима осуществляется в два этапа. Это обеспечивает более надежную работу сигналки и исключает вероятность ее взлома.
6. Для более комфортной эксплуатации разработчик реализовал функции вежливой подсветки и управления электрическими стеклоподъемниками.
7. При потере брелка для активации и отключения режима защиты можно использовать сервисный режим.
8. Наличие иммобилайзера позволит дополнительно заблокировать двигатель, поэтому в случае взлома системы угнать машину не получится.

Скачать инструкцию по эксплуатации и установке

Руководство по эксплуатации и установке сигнализации
Скачать бесплатно инструкцию по эксплуатации и установке в формате pdf:	V-9A

Двусторонняя сигналка этой модели может подключаться к бортовой сети любого автомобиля, в котором присутствует 12 вольт напряжения. Это современный охранный комплекс, характеризующийся высокими техническими свойствами. Благодаря дополнительным опциям управление системой будет более удобным.

Для активации и отключения режима защиты, а также реализации других функций, используется компактный коммуникатор с обратной связью. Основной пульт характеризуется лаконичным дизайном и удобным расположением клавиш. Он оборудуется информативным экраном, благодаря которому автовладелец получает все необходимые данные о состоянии авто. В режиме управления его диапазон работы составляет до 500 метров, это не особо много. При потере пульта можно воспользоваться дополнительным коммуникатором, но он и имеет меньший радиус действия.

Скачать инструкцию по эксплуатации и установке

Руководство по эксплуатации и установке сигнализации
Скачать бесплатно инструкцию по эксплуатации и монтажу в формате pdf:	ST-5A

Канал «AvtoGSM» продемонстрировал, как выглядит коммуникатор для управления системой Ценмакс данной модели.

Отличительной особенностью этой модели является то, что она представляет собой полноценный противоугонный комплекс с обратной связью. Кроме основных опций, в сигнализации реализован автоматический запуск двигателя.

Он может быть выполнен при определенных условиях:

• по команде с пульта управления системой;
• при снижении температуры воздуха до определенного уровня, функция программируется;
• по таймеру, то есть через определенные промежутки времени (полезно для жителей северных регионов, позволит предотвратить замерзание двигателя зимой);
• в установленное потребителем время (для этого на коммуникаторе надо заранее правильно настроить часы).

Функция турботаймера позволит предотвратить быстрый износ турбины двигателя и увеличить ее ресурс использования. Есть опция дизельного режима, специально для таких силовых агрегатов.

Скачать инструкцию по эксплуатации и установке

Руководство по эксплуатации и установке сигнализации
Скачать бесплатно инструкцию по эксплуатации и монтажу в формате pdf:	ST-7A

Андрей Никифоров показал, как работает функция автоматического старта ДВС на автомобиле с установленной сигнализацией Ценмакс этой модели.

1. Система относится к категории сигнализаций с обратной связью.
2. Есть опция дистанционного запуска двигателя, которая может быть выполнена по команде или автоматически.
3. Эффективная защита транспортного средства обеспечивается благодаря динамической кодировке сигнала, которая предотвращает возможный перехват. Это не допустит интеллектуального взлома и сканирования каналов связи с помощью стороннего оборудования. Благодаря опции анти-сканера передающийся код перехватить невозможно.
4. Противоугонная система может быть установлена на любое авто с 12-вольтной сетью, независимо от типа трансмиссии – автоматической или механической.
5. Сигнализация оснащается коммуникатором с тремя клавишами, который оборудуется монохромным жидкокристаллическим экраном.
6. Для оповещения автовладельца могут использоваться звуковые и вибрационные сигналы.
7. Разработчик предусмотрел режим энергосбережения источника питания в брелке, а также блокировку кнопок от случайного нажатия.

Скачать инструкцию по эксплуатации и установке

Руководство по эксплуатации и установке сигнализации
Скачать бесплатно инструкцию по эксплуатации и монтажу в формате pdf:	ST-8A

Фотогалерея моделей Cenmax

Фото разных сигнализаций Ценмакс приведены в этом разделе.

Модель Ценмакс ST-7A Сигнализация ST-8A Упаковка сигналки ST-5A Коробка модели ST-6A

Комплектации

Комплект поставки сигнализаций Ценмакс:

• основной микропроцессорный модуль со всеми разъемами и проводами для монтажа, выполнен в черном пластиковом корпусе;
• приемопередатчик сигнала с антенной;
• встроенный либо внешний двухуровневый контроллер чувствительности с выносным детектором;
• контроллер температуры, если сигнализация имеет опцию запуска двигателя;
• основной брелок для удаленного управления, оснащенный встроенным пейджером, а также экраном;
• запасной коммуникатор, не имеет дисплея и функции двусторонней связи;
• светодиодная лампочка состояния сигнализации;
• клавиша аварийного отключения и входа в сервисный режим;
• руководство пользователя по монтажу и управлению основными функциями.

Инструкция по установке своими руками

Чтобы самостоятельно устанавливать сигнализацию Ценмакс, надо иметь минимальные знания в области электрики. Монтаж основных элементов противоугонной системы должен быть выполнен скрытно.

Что понадобится?

Для выполнения задачи понадобится:

• комплект гаечных ключей;
• две отвертки – с крестовым и плоским наконечником;
• сервисное руководство пользователя;
• мультиметр на случай если возникнут проблемы при подключении;
• чистая ветошь;
• двухсторонний скотч или пластиковые хомуты;
• монтажный комплект для установки, входит в набор поставки;
• изолента.

Схемы подключения

В зависимости от модели карта монтажа может отличаться. Поэтому рекомендуется использовать ту, которая входит в комплектацию.

Первая часть карты соединения элементов Вторая часть карты соединения элементов

Пошаговые действия

Руководство по монтажу системы:

1. Выбирается место для установки блока управления. Микропроцессорное устройство должно располагаться в сухом и чистом месте. Рекомендуется установка модуля за панелью приборов, там должно быть предусмотрено место для него. При его отсутствии можно выполнить монтаж под контрольным щитком или за бардачком.
2. Разбирается часть торпеды в салоне авто для установки процессора. Если его монтаж выполняется за приборной панелью, то она подлежит демонтажу. Для этого раскручиваются болты и демонтируются фиксаторы приборки. От нее надо аккуратно отключить все разъемы, чтобы не повредить устройство.
3. Микропроцессорный блок закрепляется посредством хомутов или двухстороннего скотча. Первый вариант более предпочтительный, поскольку обеспечит качественную фиксацию. Рядом с микропроцессором не должно быть электронных приборов, иначе это повлияет на качество передачи и приема сигналов в целом.
4. В моторном отсеке машины ставится сирена. Ее рупор следует направить вниз либо в сторону, чтобы не допустить скопления влаги внутри и выхода из строя. Сирену нельзя размещать в близости с блоком цилиндров, воздействие высоких температур приведет к ее поломке. После установки надо убедиться, что из-под днища автомобиля к устройству или его проводам не будет доступа.
5. В салоне на лобовом стекле монтируется приемопередатчик с антенной, его фиксация осуществляется на внутренней поверхности. Ее предварительно надо очистить и обезжирить. Устанавливая антенну, надо убедиться, что рядом с ней в пределах 4-5 см не будет металлических предметов и электронных устройств. Это приведет к ухудшению сигнала при передаче, а также появлению помех. Светодиодный индикатор должен быть установлен так, чтобы его мигание было видно снаружи.
6. Монтаж сервисной кнопки надо выполнить в скрытном месте, поскольку ее использование позволит отключить противоугонную систему. Установка производится под контрольным щитком, клавишу можно спрятать в жгут со штатной проводкой. Но для этого его нужно обмотать черной изолентой.
7. В салоне монтируется контроллер удара и чувствительности, его надо поставить в центральной части кузова. Фиксация регулятора осуществляется к металлической поверхности с помощью болтов или саморезов. Между самим датчиком и поверхностью, куда он крепится, не должно быть прокладок из пластмассы либо резины. Их наличие приведет к некорректной работе регулятора и его срабатываниям без причины.
8. На двери автомобиля, багажник и капот устанавливаются концевые выключатели. Декоративная обивка на дверях снимается, так как кабели от этих элементов будут укладываться внутри. Если комплектация сигнализации включает в себя один концевик, остальные детали надо докупить. Монтаж должен осуществляться так, чтобы при закрытой двери у преступника не было доступа к переключателю.
9. Если сигнализация имеет опцию автозапуска, то надо установить датчик температуры. Его монтаж осуществляется под капотом автомобиля, непосредственно на двигателе или в патрубке охлаждающей системы. Важно качественно зафиксировать контроллер.

Когда все элементы установлены, надо уложить проводку. Рекомендуется прокладывать провода подальше от потенциальных источников помех, чтобы не допустить сбоев. Речь идет о катушках зажигания, электронных устройствах, а также высоковольтных кабелях. Нельзя укладывать провода при установке сигнализации рядом с движущимися механизмами авто, в частности, рулевыми тягами. Подключение кабелей выполняется после того, как будут установлены все компоненты системы.

Перед осуществлением задачи по монтажу сигнализации Ценмакс обязательно нужно выключить аккумулятор. Все действия выполняются при отключенной бортовой сети.

Инструкция по эксплуатации

Чтобы пользоваться противоугонным комплексом, необходимо прочитать сервисное руководство по применению. В зависимости от модели сигналки Ценмакс в управлении могут быть определенные нюансы.

Настройка автосигнализации

Перед использованием всех функций сигналки Ценмакс надо обязательно привязать брелок, без этого полноценная эксплуатация будет невозможной.

Процедура программирования выполняется так:

1. Надо подготовить оба коммуникатора. Если программируется новое устройство, информация о старом удаляется из памяти микропроцессорного блока. Поэтому привязываться должны сразу все брелки.
2. Режим защиты сигнализации должен быть отключен, также необходимо выключить зажигание. Сервисная кнопка Валет нажимается семь раз. После этого ключ в замке прокручивается, чтобы зажигание активировалось.
3. В подтверждение сирена должна издать семь звуковых сигналов.
4. Затем на коммуникаторе кликаются первая и вторая клавиши управления, их надо зажать. Кнопки можно отпустить после того, как сирена издаст звуковой сигнал. Это говорит об успешной привязке коммуникатора к системе.
5. Если требуется прописать другие брелки, предыдущая операция повторяется. Максимальное число коммуникаторов для программирования составляет 4 штуки. В подтверждение каждого привязанного брелка система должна издать один, два, три или четыре сигнала соответственно. Если будет привязан пятый коммуникатор, то информация о предыдущих четырех удалится из памяти микропроцессорного блока.
6. Автоматический выход из меню программирования произойдет по истечении шести секунд, если блок управления не получит информации о новых коммуникаторах. Для этого можно просто отключить зажигание. Все действия по привязке надо успеть выполнить на протяжении 6 секунд.

Обозначение кнопок на пульте управления

Пользователь Александр Шкуревских наглядно показал процедуру программирования нового пульта на примере автосигнализации Ценмакс ST-7.

Изменение пароля

Для изменения пин-кода выполняются следующие действия:

1. Надо сесть в салон авто и четыре раза кликнуть по кнопке сервисного отключения. Режим защиты противоугонной системы должен быть отключен, как и зажигание.
2. Ключ прокручивается в замке, выполняется активация зажигания. В подтверждение входа в сервисный режим сирена издаст четыре звуковых сигнала.
3. Затем клавиша сервисного выключения кликается один раз. Сигнал сирены сообщит о том, что активировано меню изменения первой цифры пароля.
4. Действия по назначению символов выполняются с помощью брелка. Если первая цифра кода 1, то нажимается первая клавиша, 2 – вторя, 3 – третья. Чтобы назначить цифру 4, необходимо нажать и удерживать клавишу 1 до воспроизведения звукового сигнала. Когда это произойдет, еще раз нажимается первая кнопка.
5. Затем в подтверждение успешно введенной первой цифры раздадутся несколько сигналов сирены (в зависимости от символа).
6. Кнопка сервисного режима нажимается один раз. Если система перешла в меню назначения второй цифры пароля, сирена издаст двойной звуковой сигнал.
7. Назначение знака осуществляется аналогично, как в случае с первой цифрой. В подтверждение нажимается 1 клавиша брелка. Сирена издаст соответствующее количество сигналов. Чтобы покинуть режим назначения пароля для сигнализации, надо отключить зажигание.

Пин-коду можно присвоить две цифры, каждая из них должна быть от 1 до 4. Изначально при производстве сигнализации назначается 1-1.

Настройка контроллера чувствительности

Программирование производится так:

1. При отключенном режиме защиты кликается и зажимается четвертая клавиша пульта. Она удерживается, пока не раздастся звуковой сигнал.
2. После этого кнопка 4 кликается еще раз.
3. Затем надо быстро нажать два раза по третьей клавише. Об успешном входе в меню настройки сообщит двойной сигнал сирены.
4. На экране коммуникатора появится надпись «SF». Это говорит о том, что система вошла в меню настройки предварительной зоны датчика.
5. На протяжении десяти секунд по кузову авто надо нанести удар необходимой силы. При таком ударе будет производиться активация датчика.
6. Если настройка чувствительности предварительной зоны окончена, в подтверждение раздастся один сигнал сирены.
7. О регулировке данного параметра в основной зоне сообщит появление надписи «HD» на дисплее коммуникатора.
8. Затем по кузову автомобиля наносится еще один удар.
9. В подтверждение настройки чувствительности сообщит двойной звуковой сигнал сирены. Затем система автоматически выйдет из меню программирования параметров.

Как отключить?

Для отключения противоугонной установки используется кнопка 2 на коммуникаторе. Ее надо нажать кратковременно не удерживая.

Если утерян пульт управления, выключать систему можно с помощью сервисной клавиши:

1. Ключом открывается дверь автомобиля, она должна остаться открытой. Сирена сигнализации будет издавать тревожные сигналы.
2. В замок вставляется ключ, производится активация зажигания.
3. Кликается клавиша аварийного режима Валет, по ней надо нажать три раза. Либо вводится пароль, установленный заранее. Но для введения пин-кода следует программно активировать кодовый режим. Если пульта нет, сделать это невозможно.
4. Затем зажигание отключается. Сирена автомобиля должна перестать работать.

Плюсы

Преимущества сигналок Ценмакс:

1. Соотношение стоимости и качества. При относительно низкой цене потребитель получает полноценный охранный комплекс с обширной функциональностью.
2. Надежность независимо от погоды. Потребители отмечают, что сигнализации Ценмакс хорошо справляются со своими задачи даже в сильный мороз.
3. Наличие обратной связи. Все современные модели Ценмакс, имеющиеся в продаже, имеют эту опцию.
4. Автозапуск. Эта функция реализована в большинстве моделей. Ее наличие актуально для автовладельцев, которые часто опаздывают на работу, поскольку утром можно начать движение в уже прогретом автомобиле. Также автозапуск будет полезен для жителей северных регионов.
5. Простота установки и использования. Благодаря подробной инструкции произвести монтаж охранной системы можно самостоятельно. А простое меню брелка обеспечит возможность упрощенного использования противоугонного комплекса.

Минусы

Недостатки, которые отмечают пользователи в своих отзывах:

1. Низкая дальность коммуникатора. Заявленный диапазон действия брелка может отличаться от фактического. Особенно в условиях города и сильных помех.
2. Сложно найти чехол для коммуникатора. В результате длительного использования корпус брелка может портиться.
3. Высокая стоимость коммуникатора с экраном. Если брелок с дисплеем выйдет из строя и его не удастся отремонтировать, то устройство придется менять. Стоимость нового пейджера достаточно высокая.
4. Возможны сбои в работе противоугонной системы. Но практика показывает, что этот недостаток обычно обусловлен ошибками, допущенными при подключении сигнализации.

Видео «Неисправность автосигнализации Ценмакс»

Пользователь Rooney48rus в своем видеоролике показал, как ведет себя неисправная противоугонная система Cenmax.
