Почему не хватает тросика стеклоподъемника ваз 2107

Трос и ролик стеклоподъемника. Антихром за 5минут

Привет, привет…осень наступила, сыро, грязно, ям не видно…ффууу ваще…и поэтому КОАПЕП все меньше выезжает, все больше стоит …а я гоняю на ЖИ.
После августовской стоянки, разные троса на жиге решили дорваться окончательно и один из них, — это как раз стеклоподъемник водительской двери…Вообще, он скрипел и даже немного закусывал, с момента покупки. Ну, скрипит и скрипит…пофиг на него. Но, на всякий случай — разобрал дверь, напихал смазки побольше, стало чуть лучше, и так сойдет…так и ездил.
Не то, чтобы я сильно грустил без него, но дискомфорт все таки вызывает…всякое в дороге бывает… жвачку выплюнуть/мусор выбросить/матом поорать на кого-то, а если вдруг сигу выкинуть, и забыл что стекло не открывается…сгоришь нахрен в этих жигулях или уедешь куда-нить в кювет, пока бычок тлеющий, который под задницу тебе закатился, достанешь…пользоваться пассажирским или задним тож такое себе удовольствие…В общем, вы поняли…стеклоподъемник должен работать, особенно водительский…Но менять его не стояло ваще ни разу…просто помню менял на белой семерке…да еще и зимой. это был капец ваще…

Но, все-таки решился…Разобрал дверь, с надеждой, а вдруг слетело что-то или ща распутаю и перестанет закусывать…Но, нет…это ж жига, тут если зажевало, то наверняка…Вердикт, — на замену. Кто-то может посоветовать, перейти сразу ЭСП и не париться…Но, я против таких сумасшедших покупок. Цена за них +-3 тыщи, что, с одной стороны, не дорого для ЭСП в целом, то вещь для кого-то полезная… НО! новый трос с механизмом артикул 21056104020 хотя, кому он нужен, в любом хлебном ларьке прям так можно купить, стоит всего 110 рубасов…выбор очевиден…
Полез снимать это барахло жеваное…не все прошло гладко… болт, который держит пластину, прижимающую трос, для фиксации окна на подъемнике, ни в какую не откручивался. И, в итоге, весь слизался…Старый механизм и трос я на всякий случай извлек, не без помощи грубой силы. Тем не менее, новый было не поставить, над болт откручивать…хмм…Пришлось пару дней недель покататься вообще без троса, типа корч…положил бол на болт/винт и не делал ниче…

подпор для стекла из подручных средств с ближайшей помойки…схема из бутылок не работает ниразу, не рекомендую ее…постоянно окно опускается, щель появляется, в щи дует…хорошо работают стяжки, если притянуть стекло к отверстиям в двери, под батонами, жаль фото нет, но их может срезать и без бутылок или досок все равно не обойтись((

Решил откручивать сразу дрелью…первое сверло чет было совсем китайское, против русского болта ему было не справиться…нашли другое, уже более острое…ооооппп, шляпка пошла, бздык…и нет больше сверла…Ок, сверлить не варик, потому что нечем…как же быть…Свежий женский взгляд со стороны, случайно оказавшийся в гараже в тот момент предложил "пассатижиками подцепить и выкрутить"…мы поржали, постебались и достали болгарский инструмент. и Костя Cappie в защитной шапке и очках начал свое искрящее дело…

Откручивание болтов, — профессиональный уровень

Но, не успев начать, с недоумением остановился и спросил.."А че он крутится то?" Действительно?! как так…Видимо, сверло перед смертью успело свернуть этот не сворачиваемый болтец и тут мы устремились к пассатижам…не очень ловко вышло…женская интуиция/совпадение/магия/херня какая-то…
До нового подъемника опять руки не дошли…покатался еще день-другой недельку с бутылками в двери и решил все-таки поставить все на место…

Тупейшая схема, показывающая просто расположение компонентов…почти все схем такие

Хоть б кто по порядку расписал, как правильно перехлестывать в двери эти тросы, в каком крайнем положении начинать, чтобы все не размоталось. Может оно и есть, я просто не особо искал. У меня тоже все размоталось нахер, и не один раз…перематывал, снимал-одевал раз наверное пять.а может и больше…выбесил он меня со всей сил. И финишную, победную установку делал уже Cappie , т.к. я уже готов был опять подтянуть окно на стяжки и закончить с этой историей…
А кроме этого при первом одевании нового троса и его испытаний на подвижность, у меня его опять закусило и окно встало! Та-да-м…новый трос, на своем месте и опппачки. ничего не работает…я бл удивлен и пару минут не мог понять, в чем же дело…

А дело оказалось вот в чем: Перетерся обводной верхний правый ролик и крепление его тоже было на разболтано до нельзя, от этого трос слетал и закусывался…
Я когда понял, что он намертво приварен к двери изнутри на заводе, а потом понял что вал его тоже не снять…немного п****** призадумался, а что же, собственно делать…Первая мысль, — все-таки ЭСП…вторая, — новая дверь…оба варианта полное днище…остается либо заколотит это окно навсегда фанерой, либо искать варианты… Жаль фанеры под рукой не было…

А решение нашлось быстро:

Это натяжной верхний правый ролик

Да вообще, кто бы мог подумать, что перетерся стальной ролик, внешне, кстати, он новый выглядит более-менее крепким и прочнм, как они перетираюся хзхз… а трос оказалось и не уиновен, Вася, савсем, его подставили, и сделал это, этот сучий ролик, под артикулом 2101-6101080.
В магазине тож дали прям сразу…26 рублей…цена радует)))

Вообще, с такой продуманностью и нивроте&ической надежностью, простите за мой французский, я встречался только на ситроене, инженеры лягушатники для него работали на все бабки…там ролики натяжные вообще пластиковые и ломаются на раз-два, но самый прикол, что их не бывает отдельно, и если такой неприятный инцидент произошел, а он происходит почти у всех этих помоек, то, Вы, сразу же, по мнению производителя, должны заменить весь электроподъемник, который, естественно, стоит аххулиард тыщ рублей…Без китайцев совсем пропали б…Они хоть переплавляют бу пластиковые стаканчики и пакеты, делают из них все, ремкомплекты, натяжные ролики, сверла, острова, других китайцев…

Как он крепится и как меняется помогли мне разобраться вот эти дядьки с ютуба, кому интересен процесс ремонта или понять о чем речь- смотрим.

Я, естественно, так четко оторвать его не смог…стекло тоже вытаскивал, гнул дверь, рубил зубилом, пилил болгаркой но, чет нефига не получалось…все изогнул, вместо точечной сварки прорубил пару дыр в двери хорошо, что внутрь а не наружу . Фото нет, потому что я был злой и весь перемазанный в смазке из-за перестановок и настроек подъемника…
Но все-таки теперь я могу в случае чего опускать стекло со своей стороны и делать всякие не хорошие вещи)))
Таак, дальше че у нас? Shadow line/ Black Edition/AntiChrom и прочие темы по стилю…Когда то давно, я основательно заклеивался и пробовал красить все с грунтом и с выдерживанием высыхания…Получилось хорошо, но через месяц все начало отваливаться…Ох уж этот жиговский хром…Если есть у кого-нибудь черные пластиковые ручки, я готов купить их за адекватные деньги или поменяться на сток
Так вот, все частично отвалилось… и ездил я так очень давно…Но, чет заскучав, решил я сделать экспресс версию…И результатом прямо очень порадовал…заняло 5-10 минут вместе с подготовительными работами…посмотрим, сколько продержится…но 2 недели уже проездил…и для себя решил, что, что лучше обновлять раз в месяц, потратив 10 минут, чем промудиться пол дня и получить тот же результат…

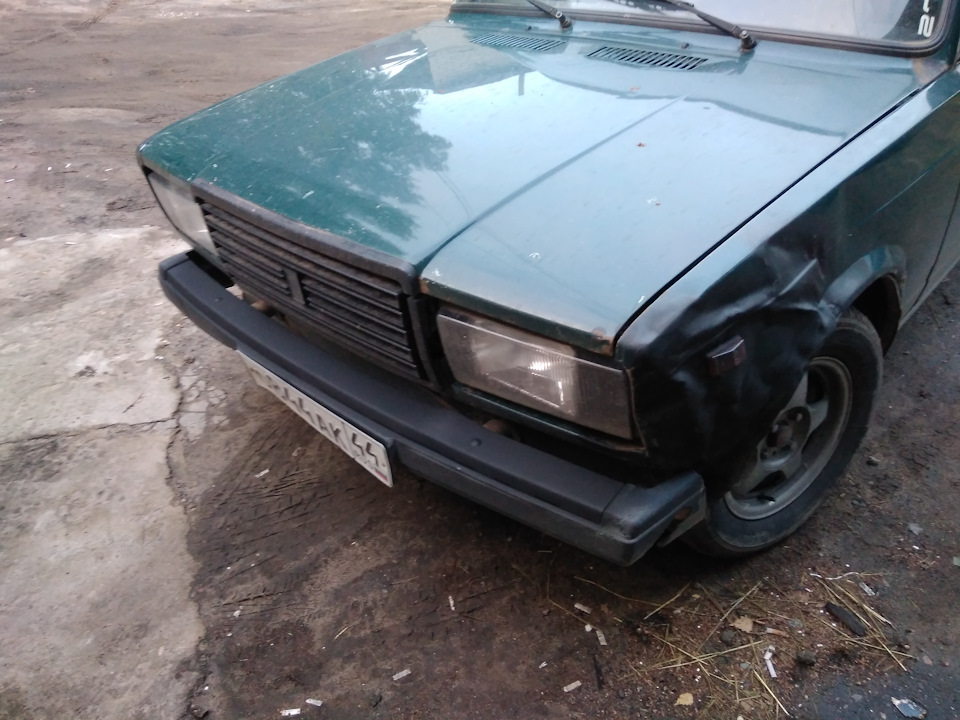

Сабли на бамперах красил прямо сверху, прикрыв картонкой кузов

в прошлый раз красил прямо губкой и какой-то строительной краской, облупилось меньше, но очень вывела результат…еще и крыло ржавое пыльнул)))

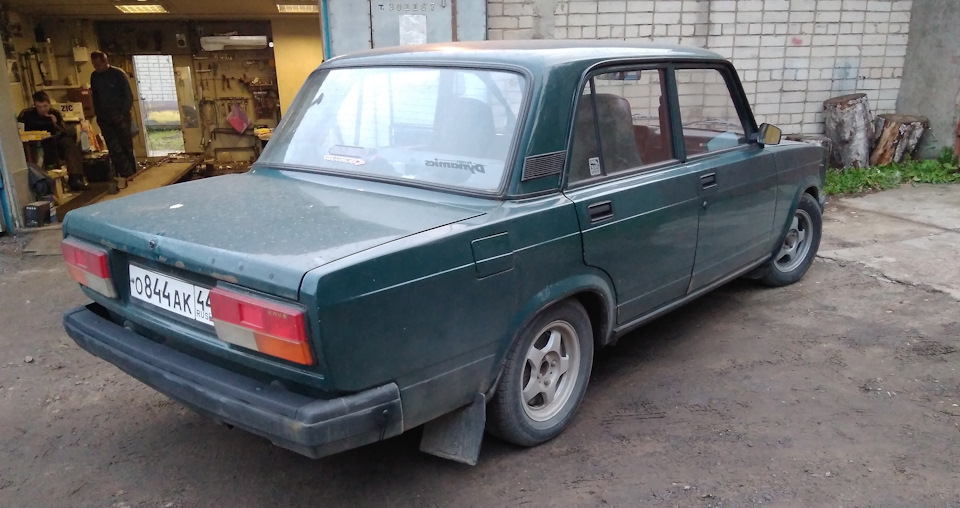

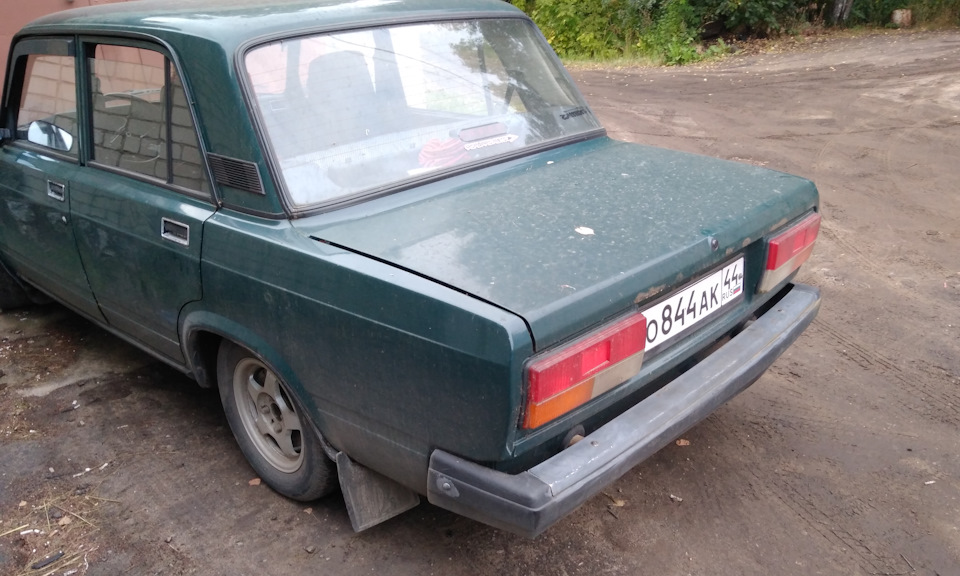

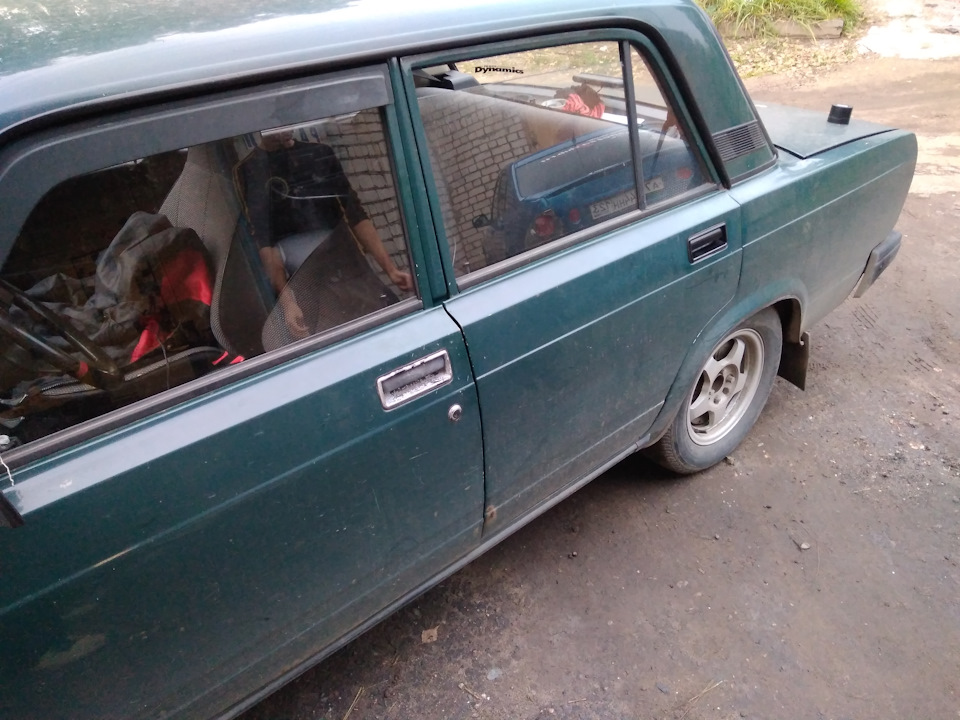

было-стало

подтек на бампере, там, где болт… просто сырой, но эт не точно… когда высыхает краска, она практически сливается с пластиком

А вот и супер технология, супер быстрой покраски

Пшик-пшик Не забываем про личинки, 6 литровая бутылка с узким горлышком практически идеальна для трафарета))

Такие дела)))
Еще хотел бы рассказать про мой сегодняшний день на жигулях…
Утро, мне сегодня, надо было появиться на работу, как белому человеку, утром, поэтому вынужден был ехать в час пик… у нас, идет ремонт моста, поэтому пробки п***, ну а кто местные итак зае@ались знают.

Прорываюсь полями…

В час пик никогда не суюсь через мост, даже когда не было ремонта…но тут вынужденная, разовая мера…это было что-то с чем-то, лезут все где только можно…я объезжал пробку полем/рощей, но, находятся те, кто объезжает чуть ли не через деревья, все подходящие дороги и не дороги забиты машинами, все злые, всем надо на работу, бордюр, трава, кусты, моральные принципы, никаких преград…я был немного в шоке…

Назовем это "в обед", на самом деле это был просто побег от бесконечной тупости, наглости и распи%дяйского отношения арендодателей, которых и послать нельзя и с этими поленьями уже нет сил…
Поехал прокатиться на дамбу, дорога там никакая, раньше была средней убитости, т.е. при активной рулежки можно было весело там прохватить…
а тут, я только поехал и как ввалился в дикие кочки…пока сбросил скорость вытряс из себя все что можно и нельзя…жжесть кароч…дополз кое-как до въезда…а там блоки бетонные…как же любят у нас все закрывать…и дорога вся такая потому что закрыли, видимо уже давно и никто не ездил там…

Все перекопано, накиданы камни…такой бардак, неужели нельзя нормально было закрыть, поаккуратнее Зато можно залезть на столб…можно допрыгнуть даже до следующего…но, проверять я это конечно же не буду))

Пришлось прогуляться пешком…

Оставил немного следов своего видения оформления проселочных дорог и пополз обратно

А вечером, когда уже возвращался домой, на подъезде к мосту среди уже постоянных дорожных работ, обнаружил вот такой момент

Еду, я значит еду, начинаю обруливать колодец, смотрю, а он открыт…и видно тьму и центр земли

Хрена се дела, тормозя подумал я…так то дождь идет и не видно некуя, ладно я знаю, что этот колодец тут, а если кто-то не местный или просто не внимательный…ничего хорошего из этого не получится…Остановился на аварийку, допинал метров 20 ограждение, чтоб закрыть эту открытую опасность.

Вот эту штукенцию припинал для предупреждения))

Но, пока тащил ее, заметил и вытащил на дорогу саму крышку колодца, вон она там между машиной и дырой стоит у бордюра, валялась в траве рядом…Эти педики дорожники решили, видимо, что закрывать колодцы это не их забота…Я сначала закрывать не хотел, вро уже поставил эту хрень белую, она большая, ее видно, а тут крышка эта еще, тяжелая, грязная, пальцы можно придавить…Но, блин, вро уж остановился, и крышка нашлась, лан, пох закрою…дотащил эту ху я мболу и закрыл…

Кто молодец, — я молодец

Все, — красава, белую защитную хрень отопнул к бордюру, чтоб на дороге не стояла. Обратно тащить, туда где взял, не охота было, один фиг так же стояла, ничего не закрывала, просто чуть дальше…И все бы вроде ничего, но ворочая эту крышку не подъемную в одни щи, мало того, что я чуть не оборался вспотел и весь перепачкался, но и случился небольшой казус. Я, перед тем как поднимать ее из травы, прикинул как бы это сделать так, чтобы не охренеть в атаке и после этого у меня потом не вылез гемморой с кулак размером. Решил, что надо это делать не спиной, а больше ногами…ну я такой, типа, в стоечку какую-то кривую, в полу присяд, Выдохнул, туда-сюда, Але-оп! Взяли! Хуйак, треск, пездеск, штанцы то мои по шву промеж булок и разлетелись оО здорово, круто, Вес взят, хуле, теперь брюки с вентиляцией, все дела ))
Примерно вот так все произошло, я уж свои фото не буду прикладывать)))

Вот так вот, вро полезное, хорошее дело хотел сделать, а остался без штанов…Ехал потом по мосту орал этим козлам дорожным, что они должны мне новые штаны, и вообще они долбо#бы, колодец не закрыли, а асфальт кладут на мосту в дождь, ночью, когда на улице +3…дебилы…

орал, по привычке в закрытое окно, никак не могу привыкнуть, что теперь то его можно опустить…а с новым роликом и тросом из такого окна и в рожу плюнуть за честь будет…

Всем удачи, будьте внимательными и не катайтесь в час пик, не надо это никому…только нервы портить…

По дороге с ветерком на ВАЗ 2107: устройство, ремонт и установка стеклоподъёмников

Стеклоподъёмники — неотъемлемая часть управления автомобилем. Водителю стоит быть в курсе основных неисправностей этого узла и способов их самостоятельного устранения, а также знать, что делать, если стекло заклинило, упало или возникла необходимость снятия/установки стелоподъёмника. Практический интерес также представляет выбор и самостоятельная установка электростеклоподъёмников на ВАЗ 2107.

Устройство стеклоподъёмников ВАЗ 2107

Что такое стеклоподъёмник, знает каждый автолюбитель. Функции его просты: открывать и закрывать окно, тем самым регулируя микроклимат и уровень в салоне. Стеклоподъёмники бывают двух видов: ручные (в просторечье костыли или мясорубки) и электрические, управляемые с приборной панели или отдельных кнопок.

На заводе-изготовителе на ВАЗ 2107 устанавливались ручные стеклоподъёмники, имеющие довольно простую конструкцию. Они основаны на работе механизма, к которому при помощи специальных фиксирующих устройств прикрепляется стекло. Боковые стекла опускаются и поднимаются за счёт поворотов ручки, находящейся внутри салона.

Какие бывают стеклоподъёмники на «семёрке»

За время своего существования автомобиль ВАЗ 2107 оснащался двумя видами стеклоподъёмников:

Реечными. Они считаются более надёжными. Установка такого типа стеклоподъёмников совершенно исключает перекос стекла. Работа механизма заключается в передаче силы вращения шестерёнки, взаимодействующей с рейкой линейного типа, к каретке стекла. Основным недостатком является потребность в постоянной смазке, т. к. шестерёнки механизма изготавливались из пластика, который довольно быстро изнашивается и может вывести из строя весь механизм.

Неисправности стеклоподъёмников и пути их устранения

Работа стеклоподъёмника настроена и отрегулирована заводом-изготовителем, поэтому вмешиваться в неё следует предельно внимательно и аккуратно, иначе может появиться заедание механизма, похрустывание и треск.

Из личного опыта советую до того, как приступить к выполнению самостоятельного ремонта механизма стеклоподъёмника, внимательно изучить устройство и ознакомиться с подробной инструкцией по устранению неисправностей. Даже если кажется, что многие из них вполне возможно устранить, вооружившись отвёрткой и гаечным ключом, в некоторых случаях может потребоваться полная замена стеклоподъёмника.

Скрип стеклоподъёмника

Скрип стеклоподъёмника на первый взгляд не кажется серьёзной неисправностью, но на этот сигнал следует обращать внимание, так как это первый признак того, что механизм изнашивается и скоро может сломаться. Методы борьбы с таким симптомом предельно просты, доступны каждому и не отнимают много времени:

смазать стеклоподъёмник — для этих целей подойдут смазки любых производителей, широко представленные в автомагазинах;

Стеклоподъёмник заклинило

Основные причины того, что стеклоподъёмник ВАЗ 2107 заклинило, следующие:

• поломка сварного соединения, связывающего кронштейн троса и планку стекла, к которому оно присоединено. В таком случае нужно отсоединить трос стеклоподъёмника и приварить кронштейн;
• трос запутался или перекрутился внутри механизма стеклоподъёмника. Можно попробовать просто снять и переустановить трос. В случае неудачи придётся заменить весь механизм;
• износ шестерёнок стеклоподъёмника — свидетельствует об однозначной необходимости их замены.

Падает стекло

Бывает так, что стекло падает и не удерживается в поднятом состоянии. Причина этого может крыться в ослаблении крепления натяжного, создающего должное натяжение троса, ролика. Чтобы устранить поломку, необходимо восстановить это крепление. Другой причиной неисправности может стать то, что конец троса вылетел из крепежа. Тогда необходимо снять стеклоподъёмник и попробовать намотать трос заново.

Качественно ли вы выполнили ремонт, проверить легко: в исправном состоянии ручка стеклоподъёмника крутится свободно и без усилий, стекло поднимается легко, не застревая и без посторонних звуков.

Ремонт стеклоподъёмника ВАЗ 2107: пошаговая инструкция

Большинство поломок стеклоподъёмника в автомобиле ВАЗ 2107 устранить не составляет труда. В большинстве случаев независимо от конструкции и механизма ломаются именно зубцы вращающей шестерёнки. Чтобы приступить ремонту, сначала снимают обшивку и карту двери автомашины со всеми элементами, размещёнными на ней. Затем снимается и сам стеклоподъёмник, после чего производят необходимые работы.

Снимаем ручку стеклоподъёмника

Одна из самых регулярных неисправностей — это поломка ручки, которая происходит и на передних, и на задних стеклоподъёмниках из-за неаккуратного использования или просто со временем.

За несколько лет владения ВАЗ 2107 мы убедились, что в случае поломки ручку лучше сразу поменять, так как ремонт её помогает ненадолго и экономически нецелесообразен. Стоимость ручки стеклоподъёмника на «семёрку» составляет в разных автомагазинах от 20 до 80 рублей, так что можно заодно заменить все четыре ручки, выбрав их внешний вид на свой вкус. Можно даже выбрать и установить красивые ручки от других автомобилей.

Заменить ручку несложно, это происходит в следующем порядке:

1. Освободить ручку от пластикового фиксатора, называемого стопорным кольцом. С этой целью отвёрткой, имеющей плоский наконечник, наружное кольцо отодвигается от внутреннего и затем снимается стопорное кольцо.
2. Снять и на её место установить новую.

Снимаем стеклоподъёмник

Чтобы снять стеклоподъёмник, необходимо последовательно выполнить следующие действия:

1. Опустить стекло до упора и снять ручку стеклоподъёмника.
2. Открутить болты крепления дверной ручки и снять её.

Устанавливаем новый механизм

Чтобы поставить на место механический стеклоподъёмник, нужно осуществить следующие действия:

Смазать трос стеклоподъёмника.

Замена тросика

Бывает, что механизм стеклоподъёмника исправен, а трос порвался или перекрутился. Заменить его несложно, но нужно учитывать следующие особенности:

• перед установкой обязательно нужно обильно промазать трос смазкой;
• на верхний ролик механизма подаётся нижняя ветвь троса, а верхняя направляется вниз. Чтобы ветви не перепутались, рекомендуется связать их проволокой, которую после окончательного закрепления механизма стеклоподъёмника и проведения необходимых регулировочных процедур снять;
• в устройстве стеклоподъёмника ВАЗ-2107 присутствует верхний скрытый ролик. С первой попытки трос на него надеть практически невозможно. Пойдём на небольшую хитрость — на вершине троса скручиваем петлю и ведём её к тому месту, где располагается этот «невидимый» ролик. Двигаем петлю поочерёдно вверх-вниз и после нескольких неудачных попыток она зацепляется за ролик.

Замена роликов

В конструкцию троссового стеклоподъёмника ВАЗ 2107 входят четыре ролика, между которыми осуществляется перемещение троса, с закреплёнными на барабане концами. Первый ролик — натяжной, его задача — обеспечить нужное натяжение троса на протяжении всей эксплуатации, потому как в процессе работы он может растягиваться. Два верхних ролика при помощи натяжных пластин соединены с кронштейнами стекла. В результате при опускании и подъёме стекла эти ролики двигаются вместе с ним. Нижний ролик неподвижен, он закреплён на двери.

Для замены роликов необходимо открутить крепления, на которых они держатся, и установить новые детали.

Видео: замена стеклоподъёмника на ВАЗ 2107

Итак, с основными неисправностями ручных стеклоподъёмников ВАЗ 2107 можно справиться самостоятельно. Однако даже если неисправность кажется возможным устранить самостоятельно, для собственной безопасности предпочтительнее поставить новый механизм. Сейчас в большинстве случаев на «семёрки» вместо ручных устанавливают электрические стеклоподъёмники.

Установка электростеклоподъёмников на ВАЗ 2107

Комфорт управления стеклом с кнопки, экономия времени и усилий, повышение привлекательности салона машины без надоевших ручек — это неполный список преимуществ электрических стеклоподъёмников. Поэтому владельцы «классических» авто, в частности, ВАЗ 2107 при замене устанавливают на свою машину именно их.

Современные электрические стеклоподъёмники ВАЗ 2107 отличаются повышенной надёжностью, возможностью самостоятельной установки и позволяют управлять стёклами дверей лёгким нажатием кнопки. Они успешно работают в тандеме с сигнализацией, обеспечивая автоматическое закрытие стёкол при постановке автомобиля на охрану.

Выбираем тип электрического стеклоподъёмника

Существует два варианта установки и подключения комплектов электрических стеклоподъёмников:

1. С сохранением заводского стандартного механизма и дополнительной установкой электромотора. Это более простой и дешёвый способ, но при этом увеличивается риск выхода из строя всей системы при перегреве мотора.
2. С монтажом отдельного комплекта оборудования. Стоимость его выше, но этот способ отличается большей надёжностью в эксплуатации.

На рынке автомобильных товаров для ВАЗ 2107 есть комплекты электрических стеклоподъёмников разных производителей, наиболее популярные из них «ГРАНАТ» и «ФОРВАРД» реечного типа. Рейка стеклоподъёмника является корпусом, в котором расположено устройство перемещения стекла — зубчатая цепная передача. Уже на рейке закреплён неподвижный электродвигатель, приводящий весь механизм в работу.

В предлагаемый продавцом комплект электрических стеклоподъёмников входят:

• инструкция по установке;
• два электростеклоподъёмника;
• жгут электропроводки;
• два переключателя;
• декоративные заглушки для отверстий, оставшихся от механических стеклоподъёмников.

Как установить электростеклоподъёмник на ВАЗ 2107

Произвести монтаж электрических стеклоподъёмников достаточно сложно, но возможно. Работы удобнее проводить в гараже или закрытом боксе.

Вам потребуется комплект стеклоподъёмников, гаечные ключи, отвёртки, пассатижи, болты и гайки разных размеров, фиксаторы для стекла, провода и предохранители. В процессе монтажа могут быть выявлены неисправности, для устранения которых потребуется покупка дополнительных запчастей. Перед установкой обязательно изучите инструкцию.

Для подключения электростеклоподъёмников нужно определить место, откуда вы возьмёте питание. В ВАЗ 2107 это удобнее всего сделать от прикуривателя. Если такой вариант не подходит, тогда электропроводку придётся вести от аккумулятора.

Важный этап после монтажа самого механизма электростеклоподъёмника — установить кнопки управления подъёмом и опусканием стекла. В автомобиле ВАЗ 2107 места для таких кнопок, естественно, не предусматривались, поэтому удобное для вас расположение вы можете выбрать самостоятельно. Учтите, что чем дальше вы расположите кнопки от двери, тем длиннее понадобятся провода. Поэтому удобнее расположить их на внутренней дверной ручке.

Порядок работ по установке электростеклоподъёмников на ВАЗ 2107 следующий:

1. Отключить клеммы аккумуляторной батареи автомобиля во избежание возможности замыкания проводки.
2. Поднять стекло вверх, закрепив его скотчем, чтобы оно не упало, когда будут сняты крепления механического стеклоподъёмника.
3. Снять заводской стеклоподъёмник.

Видео: установка электрических стеклоподъёмников на ВАЗ 2107

Итак, мы рассмотрели устройство, виды и основные неисправности стеклоподъёмников ВАЗ 2107. Заводом предусмотрена конструкция ручных стеклоподъёмников, тросовых или реечных. Наиболее частые неисправности таких стеклоподъёмников — это перекручивание или обрыв троса, износ шестерёнок, ослабление крепления натяжного ролика, что приводит к скрипам, заклиниванию, падению стекла. Исправить большинство поломок можно самостоятельно, чаще всего путём переустановки троса или замены всего механизма. Для повышения комфорта управления ВАЗ 2107 можно установить электрические стеклоподъёмники, а благодаря приведённой пошаговой инструкции сделать это можно самостоятельно.

Как натянутЬ трос стеклоподъемникА на ВАЗ 2107?

Если стеклоподъемник снимаем не для замены, то во избежание схода троса с направляющих желобков барабана подвязываем проволокой две ветви троса в месте, указанном стрелками.

Снятие стеклоподъемника передней двери на автомобиле ваз 2107
1. Подготавливаем автомобиль ваз 2107 к выполнению операций (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту») .
2. Снимаем прижимные пластины троса и опускаем стекло до упора (см. «Опускное стекло передней двери ваз 2107»).
3. Торцовым ключом на 10 мм ослабляем затяжку болта крепления натяжного ролика, сдвигаем натяжной ролик и снимаем трос с ролика. болт крепления натяжного ролика стеклоподъемника 4. Снимаем трос стеклоподъемника с остальных трех роликов. трос стеклоподъемника ваз 2107
5. Торцовым или накидным ключом на 8 мм отворачиваем три гайки крепления механизма стеклоподъемника. гайка крепления механизма стеклоподъемника ваз 2107 6. Приподняв стекло, вынимаем стеклоподъемник из технологического отверстия во внутренней панели двери. механизм стеклоподъемника ваз 2107
Установка стеклоподъемника передней двери на автомобиле ваз 2107
1. Смазываем трос стеклоподъемника пластичной смазкой.
2. Установка стеклоподъемника выполняется в обратной последовательности. Перед регулировкой натяжения троса отвязываем проволоку, фиксирующую трос.
3. Перемещением ролика натягиваем трос и проверяем плавность работы привода.

устройство стеклоподъемника передней двери ваз 2107
Устройство стеклоподъемника передней двери ваз 2107
1 — ручка стеклоподъемника; 2 — облицовка с фиксатором; 3 — розетка; 4 — механизм стеклоподъемника; 5 — кронштейн ролика;
6 — винт; 7 — прижимная пластина троса; 8 — кронштейн; 9 — стекло; 10 — трос; 11 — нижний ролик; 12 — болт; 13 — натяжной ролик

Почему не хватает тросика стеклоподъемника ваз 2107

Замена стеклоподъёмника передней двери ВАЗ 2101, 2106 своими руками ▼ О Ладе ▼

Начинать замену необходимо с теории, так что вашему вниманию предлагаю схему, по которой работает обычный стеклоподъёмник.

Как видим трос движется по трем роликам, при замене стеклоподъёмника есть смысл смазать их и проверить свободно ли вращаются они.

Не буду вдаваться в подробности о том как разобрать дверь, это не сложно и там все понятно. Начинать замену необходимо с демонтажа негодного стеклоподъёмника, он крепится тремя гаечками на «8», также с помощью крестообразной отвертки необходимо отвернуть крепление планки стекла к тросу и отвести трос в сторону.

Здесь необходимо открутить и отвести трос в сторону

После демонтажа старого стеклоподъемника и проверки свободного вращения роликов, можно приступать к установке нового. Извлекаем из коробки новый стеклоподъмник — он будет выглядеть аналогично изображенному на первой фотографии.

Ролики находятся в этих местах

Внимание! Нельзя снимать на неустановленном стеклоподъемнике скобу, которая фиксирует тросы в намотанном состоянии, если трос соскочит, то подъемник запутается и вернуть его в прежнее положение ой как трудно.

Далее отматываем трос смотанный производителем, защелку не трогаем!

Защелка! До монтажа не снимать!

Далее можно привинтить новый стеклоподъемник на дверь, и надеть трос на ролики согласно схеме (фото2). Возле корпуса подъемника трос должен перекрещиваться, то есть трос который выходит с низа барабана идет на верхний ролик, с верха барабана на нижний ролик.

Сначала это должно выглядеть так

После этого можно натянуть трос на ролики, для того, чтобы это сделать необходимо будет ослабить нижний регулируемый ролик и растянуть трос согласно схеме. Если вдруг не будет хватать троса, для того чтобы надеть его на ролики, то необходимо одеть трос на два ролика и снять защебку, которая фиксирует тросы и не ослабляя натяжения тросов одеть его на ролики.

Спасибо за подписку!

Далее с помощью этого ролика натягиваем трос, он не должен провисать, но и не должен быть натянут как струна. Также если вы не снимали фиксатор, то теперь его можно снять.

Теперь одеваем ручку и пробуем вращать подъмник, трос должен вращаться легко, без заеданий. Теперь опускаем стекло в самый низ, тоже самое делаем со стеклоподъемником, прикручиваем трос к планке и на этом можно считать установку законченой.

Как поменять тросик на стеклоподъемнике ваз 2107

С самого начала выпуска ВАЗ-2107 и до самого прекращения выпуска модели уже в XXI веке на нем устанавливались исключительно ручные стеклоподъемники. Автоматические (электрические) устанавливались только, начиная с модели ВАЗ-2110 и на более новые.

При этом существовало сразу несколько типов ручных стеклоподъемников:

Их особенность заключается в том, что их шестерни выполнены из пластмассы, в результате чего механизм изнашивается крайне быстро, а кроме того, требует для своего устройства больше места, смазки и технического обслуживания. Несомненным плюсом таких подъемников является то, что здесь исключается перекос стекла, а кроме того, данные механизмы издают существенно меньше шума, чем иные модели. Применялись, в основном, на грузовых автомобилях.

Устройство механизма

В зависимости от вида стеклоподъемника различают два вида механизмов привода: механический и электрический. В первом случае механизм привода приводится в действие с помощью ручки/рычага, находящейся на внутренней стороны двери. Вращая рукоятку, водитель передает движения шестерне привода, который начинает двигаться.

Устройство автомобильного стеклоподъемника

Электрический привод приводится в действие с помощью реверсивного двигателя. Он в свою очередь запускается при нажатии кнопки, находящейся на поручне водителя или пассажира. В работе привода используется червячная передача, с ее помощью двигатель проводит в действие шестерню приводного механизма (автор видео — Сергей Зукол).

Привод связан с устройством, осуществляющим перемещение стекла. Подъемный механизм может быть рычажного или реечного типа.

Рычажный имеет три подвида:

• однорычажный;
• двухрычажный;
• двухрычажный колесный.

Рычажные устройства компактны и надежны при эксплуатации. Еще одним их плюсом является простота монтажа и демонтажа. Универсальность механизма позволяет устанавливать его на любую машину. Недостаток – невозможность равномерного передвижения стекла. Сначала оно движется быстро, далее все медленнее, а в конце даже с рывками.

В реечном устройстве пластина со стеклом движется вверх и вниз по вертикальной зубчатой рейке. На пластине установлено зубчатое колесо, которое входит в зацепление с шестерней привода. Таким образом, движение выполняется либо вниз, либо вверх. Преимущество реечного стеклоподъемника – надежность и плавность перемещения стекла. Недостатком является массивность конструкции, что ограничивает его применение.

Реечный тип устройства

Третьим видом является тросовый механизм, который будет рассмотрен подробнее ниже.

Неисправности стеклоподъёмников и пути их устранения

Конструкции ручных стеклоподъемников автомобилей ВАЗ страдают рядом «детских» болезней, причина которых – недоработки при проектировании и отсутствие требуемых промежуточных испытаний на стендах. Более того, самым негативным является тот факт, что ручные стеклоподъемники фактически не приспособлены для ремонта вручную. Даже если кажется, что исправить проблему очень просто (с помощью обычной отвертки и гаечного ключа), то на деле оказывается, что для восстановления работоспособности системы нужны условия мастерской. Можно выделить следующие «популярные» неисправности:

Скрип стеклоподъёмника

Данный «симптом» весьма просто перепутать с обычным режимом работы стеклоподъемника (потому что все мало-мальски сложные, составные узлы в автомобилях ВАЗ при работе обязательно издают звуки). Но разумнее взять за правило: если в работе стеклоподъемника появляются хоть какие-то шумы, это означает, что необходимо их смазать. Потому что если этого не сделать, то следующим событием станет, непосредственно, поломка механизма.

Стеклоподъёмник заклинило

Случается, что закрыть или открыть стеклоподъемник невозможно. Клин механизма – весьма распространенная ситуация. В этом случае для этого могут быть следующие причины:

• либо это поломалось сварное соединение, которое крепит трос на планке стекла. (Тогда нужно открепить трос и заново приваривать оторвавшийся кронштейн);
• либо сбилась корректная намотка троса на блок. (Тогда стоит попробовать аккуратно его размотать, однако, в случае неудачи нужно быть готовым, что придется заменять весь механизм);
• переклинивание механизма подъемника может произойти из-за банального износа и поломки зубьев шестеренок. (В этом случае решение единственное – замена дефектных деталей).

Падает стекло

Характерной только для автомобилей ВАЗ неисправностью стеклоподъемника является… падение стекла. Вниз, но не до конца. Причиной этого является ослабление натяжного троса, в результате чего происходит провисание стекла. Возможно, что нужно просто натянуть трос, а возможно, что это вылетел из крепления его конец. В последнем случае стеклоподъемник придется разобрать, чтобы восстановить целостность троса и намотать его заново.

Схема протяжки троса для 2104, 05, 07

Тросовый механизм

Данный механизм имеет довольно простую конструкцию. Основной деталью механизма по праву считается трос. Зачастую наматывают несколько тросов, чтобы обеспечить надежную работу механизма. Бывают также случаи, когда вместо данной детали используют специальные цепи или ремни.

Трос механизма стеклоподъемника наматывается на барабан, а натягивается специальными роликами, которые регулируют натяжение. Сами ролики прикрепляются к двери. В свою очередь барабан соединяется с нижней частью с помощью пластины и перемещается вместе с тросом. В случае если в автомобиле установлено широкое стекло, трос удерживает его с двух сторон для того, чтобы избежать перекоса.

Ремонт стеклоподъёмника ВАЗ 2107: пошаговая инструкция для передней двери

Несомненным плюсом автомобилей ВАЗ является ремонтопригодность большинства их узлов для «полевых» условий. В данном случае, речь идет о том, что починить стеклоподъемник автовладелец может самостоятельно (в условиях своего гаража, например). Распишем алгоритм проведения таких корректирующих действий.

Снимаем ручку стеклоподъёмника

Увы, но всевозможными ручками и рукоятками, сделанными не целиком из железа, на «советских» автомобилях пользоваться нужно с особой осторожностью. Претензии здесь как к качеству используемого для их изготовления пластика, так и непосредственно, к конструкции (должным образом не учтены силовые нагрузки). В итоге ручки стеклоподъемников ломаются гораздо чаще, чем на автомобилях альтернативных производителей. Несомненным плюсом является тот факт, что эти элементы очень легко заменяются:

• ручку нужно освободить от фиксатора (стопорного кольца). Для этого нужно отверткой с плоским жалом отодвинуть наружное кольцо от внутреннего. После этого достается стопорное кольцо;
• после этого производим замену ручки.

Замена троса стеклоподъемника

Поломка троса приводит в неисправность весь механизм. Произвести ремонт или замену может любой владелец автомобиля в домашних условиях, четко соблюдая инструкцию и правила техники безопасности.

Стеклоподъемник немало важный механизм для удобства и комфорта в салоне автомобиля. Но все же неприятным моментом считается поломка стеклоподъемника. Частыми причинами является обрыв троса или выход из строя подвижных механизмов. Мысли о замене троса всегда останавливают ремонт, многие не знают как это сделать, другие же просто ленятся. Рассмотрим принцип замены и нюансы во время ремонта.

Замена тросика

Разрыв тросика – весьма распространенная поломка механизма стеклоподъемника. В этом случае ответ один – замена:

1. После снятия облицовки внутренней части двери порванный трос снимается с направляющих.
2. Новый тросик перед установкой обязательно необходимо обильно смазать.
3. Протягивать трос нужно начинать с верхнего ролика – туда подается нижняя ветвь тросика. Верхняя, при этом, подается вниз.
4. В конструкции стеклоподъемника «семерки» вверху существует также скрытый ролик. Перекинуть через него трос крайне сложно, поэтому следует поступить следующим образом:

• на вершине троса надо скрутить петлю провести ее к скрытому ролику;
• затем, заведя петлю в кожух кронштейна крепления скрытого ролика, начинаем двигать трос вперед-назад, пока петля не зацепится за ролик.

1. После того, как тросик перекинут через все блоки, проверяем функциональность обновленного стеклоподъемника.

Процесс замены троса

Осуществить замену троса можно самостоятельно следуя правилам и инструкции. В первую очередь замена начинается с разборки двери. Для этого необходимо сперва выкрутить саморезы и отметить места где они были. Также снимаются кнопки стеклоподъемника и также отмечается их размещение. Далее отключаются все прилегающие провода и снимаются вставки дверей. Следует внимательно проверить, чтобы все детали были отключены от рамы стекла. После всех проделанных операций перед вами будет находиться мотор. Его следует также снять. В его основе находится рама, которую нужно снять, с помощью откручивания болтов и саморезов. После всего необходимо снять само стекло. Делать это следует аккуратно, чтобы не повредить стекло и прилегающие к нему детали.

Измеряем необходимое расстояние, размещаем данные детали и проводим к кожуху шайбы троса. Собрав все детали, проверяем правильность работы троса. Вращаем во все направления, проверяем движение колодок, при этом необходимо также обрезать запасной размер троса. Убедившись, что всё надёжно и правильно закреплено устанавливаем корпус шайбы. После всего следует собрать дверь в обратном порядке.

Замена роликов

Для начала, разберем функциональность данных деталей механизма. Всего в конструкцию стеклоподъемника «семерки» входит 4 ролика:

• 1 ролик – натяжной, его функционал состоит в поддержании троса в натянутом состоянии (с учетом того, что со временем он растягивается);
• 2, 3 ролики – укреплены на стекле; их главная задача – это передавать на него подъемный момент от движения троса;
• 4 ролик – неподвижный, закрепленный на двери (именно относительно него и происходит движение верхней пары роликов и именно на него приходится все подъемное усилие).

Снять ролики очень просто: достаточно снять внутреннюю облицовку двери и открутить гайки их креплений. После установки новых деталей всю конструкцию следует собрать обратно.

Разновидности стеклоподъемников

Стеклоподъемник предназначен поднимать и опускать боковые стекла в машине. Встречается несколько видов этих устройств, которые отличаются принципом работы и расположением.

По принципу работы подъемные устройства делятся на:

1. Механические. Стекла опускаются и поднимаются путем вращения ручки, которая находится на двери автомобиля. Движение осуществляется благодаря шестерням. Этот вид устройств можно встретить лишь на старых моделях авто.
2. Электрические. Для того, чтобы опустить или поднять стекло, нужно нажать на клавишу переключателя, расположенную либо на двери, либо на поручне.

Еще бывают так называемые автоматические — это дополнение электрического. Стекла автоматически приводятся в действие. Одновременно с ними блокируются дверные замки. Чаще всего они устанавливаются на автомобили с противоугонной системой, параллельно с электрическими стеклоподъемниками.

Конструкция всех видов не отличается между собой: с помощью кнопки или ручки механизм устройства поднимает либо поднимает планку, на которой держится стекло. Стекло перемещается только вертикально. Сверху передвижение ограничивает уплотнитель окна, снизу – резиновый демпфер.

Фиксаторы для тросика стеклоподъемника

Какие же фиксаторы все таки следует устанавливать? Родные фиксаторы выглядят так:

Родные фиксаторы, которые стоят на тросике стеклоподъемника

Фото слева — это фиксатор для крепления к шайбе на концах тросика, а фото справа — фиксатор по центру тросика для фиксации колодок. Выглядит как обычный цилиндрик, а черный цвет — это всего лишь герметик из силикона.

Лично я, в процессе замены тросика, использовал зажимы на 1 и 2 мм, которые мне удалось приобрести в том же самом магазине, что и трос.

Зажимы на 1 и 2 мм

Однако, выяснилось, что зажима на 1 мм со стороны шайбы мало, т.к. появляется вероятность его вылета из шайбы. Чтобы этого избежать, пришлось обточить зажим на 1 мм напильником и на него посадить еще один зажим на 2 мм.

Также, вместо зажима на 2 мм, вполне можно использовать клемму для электропроводки, т.к. самая маленькая на 3 ампера подходит очень хорошо и ее нужно будет лишь слегка подточить, чтобы она вошла в колодку.

Клеммная колодка

При таком варианте, можно 4-ый пункт в порядке действий при замене тросика стеклоподъемника передней двери игнорировать и положение колодок отрегулировать по месту.

Снятие стеклоподъемников

Как уже говорилось выше, конструкция переднего, заднего, правого, левого стеклоподъемников разнится, но принцип работы схож.

Для демонтажа нужно вооружиться двумя отвертками: под крест и плоской, а также двумя ключами, на 8 и на 10.

• Первым делом снимаем ручку стеклоподъемника, для чего придется сначала вытащить стопор, расположенный под рычажной шайбой этой самой ручки. При помощи отвертки, отодвигаем в сторону защелку, вынимая из плица стопор. Теперь можно снять и ручку. Если ручка слишком плотно засела в посадочном месте, то можно помочь ей двумя отвертками, подцепляя за основание.
• Снимаем ручку подлокотника. Плоской отверткой откручиваем заглушки, скрывающие два винта, которые и держат ручку, а отверткой под крест, выкручиваем уже сами винты.
• Снимается ручка наружного зеркала заднего вида, а также облицовка рукоятки.
• Аккуратно, неспешно снимается дверная обшивка, вместе с отсеком для вещей.

Подготовительные работы завершены, теперь приступаем к основному этапу

• Опускаем стекло, чтобы получить доступ к креплениям, соединяющим устройство со стеклянным полотном. Устройство держится на двух болтах, которые откручиваются ключом на 10.
• Теперь можно либо полностью снять стекло, либо, зафиксировав стекло скотчем, продолжить работу, причем, второй вариант более целесообразен.
• Снимаем со шлица розетку.
• Головкой на 8 отвинчиваем гайки и вытаскиваем стеклоподъемник.

Натяжка тросика стеклоподъемника

Чтобы натянуть тросик стеклоподъемника, нужно со стороны корпуса шайбы снять пружины с рубашек и всунуть рубашки до упора в корпус. Затем, фиксируем с помощью моторчика стеклоподъемника положение шайбы, натягиваем тросик и только потом режем его. Я к примеру снял тросик еще и с одного ближнего к зеркалу ролика, но таким образом можно обрезать больше, чем требуется.
Следующим шагом, фиксатор устанавливается на тросик и можно собирать механизм. Если тросик в процессе был снят с ролика, то обратно его можно поставить используя две шлицевые отвертки.

После сборки механизма, пружины (которые подходят к корпусу шайбы) должны быть полностью сжаты, а сам тросик иметь предельное натяжение и походить на струну.

Установив на прежнее место весь механизм, а также моторчик и кнопки, можно пару раз опустить и поднять стекло для проверки. Одна из пружин должна быть сжатой, а вторая быть в легком расслабленном состоянии.

Тросик стеклоподъёмника ваз 2107

В автомобилях, как правило, устанавливается два типа механизмов стеклоподъемника — тросовый и реечный. Последний вариант отличается простотой и наиболее востребован среди владельцев отечественных машин. Так что, не удивительно, что реечные стеклоподъемники так популярны на российском рынке.

Тросовый механизм состоит из моторчика с редуктором и катушкой, на которую наматывается трос и запускает в действие верхний барабан. Последний объединяется с основным механизмом, при помощи, так называемых, шлицов. Снятие и установка стеклоподъемников, на машинах ВАЗ 2107, не вызывает больших затруднений и не требует особых знаний от исполнителя. Благодаря этому, произвести замену может даже начинающий автовладелец.

Реечные стеклоподъемники имеют другую конструкцию, а принцип действия такого устройства очень схож с работой рулевой рейки в машине. К преимуществам механизма стоит отнести легкость хода, что обеспечивает стабильную работу стеклоподъемника, даже в комплексе с тугими стеклами.

Схема тросового стеклоподъемника на ВАЗ 2101-2107 ("классика")

Процесс установки тросового стеклоподъемника на ВАЗ 2107

Для выполнения работ, подготовьте необходимый набор инструмента. Вам потребуется:

• Малярный скотч.
• Две отвертки (классическая и крестовая).
• Металлическая проволока длиной в 1 м.
• Торцевые ключи на «восемь» и на «десять».

Установка стеклоподъемника выполняется так:

• После подготовки инструментов, отключите «минус» на АКБ для безопасности.
• Разберите дверь и снимите старый тросовый механизм.
• Установите новый тросовый узел и убедитесь в его работоспособности.
• Затяните гайки механизма и зафиксируйте его, с помощью проволоки. Это позволяет избежать запутывания, в процессе монтажа.

При установке стеклоподъемника на машине ВАЗ 2107, проволока берет на себя только временные функции. После выполнения всего цикла работ, ее можно снять. При установке, тросика учтите, что верхняя часть устройства должна подходить к ролику снизу, и нижняя — к ролику сверху.

Зацепление тросика за верхний ролик

Дальнейшая установка стеклоподъемника требует знания некоторых особенностей механизма. Верхнего ролика, в процессе монтажа, не видно, поэтому для надевания на него тросика, придется сделать ряд манипуляций, а именно:

• Сделайте на конце троса незамкнутую петлю.
• Поднимите ее, сквозь дверной проем, к ролику, в верхней части двери (тому, который еще не доступен).
• Перемещайте петлю в одну и другую сторону, чтобы зацепить ролик.
• Как только удалось сделать захват, подтяните петлю и, таким способом, зафиксируйте ее.

Зацепление тросика за нижний ролик и к стеклу

Следующий этап установки стеклоподъемника — зацепление упомянутого выше троса, за нижний механизм, а после — за боковой, который регулирует силу натяжения. Учтите, что чрезмерная натяжка запрещена, но и оставлять тросик, в болтающемся положении, нельзя.

Как только вы убедились в нормальном натяжении, прикрепите тросик к стеклу. Если в процессе перемещения, появляется скрип, то может потребоваться дополнительная регулировка. В такой ситуации, верхняя и нижняя ветка меняются местами, что позволяет избавиться от надоедливого скрипа.

На этом, установку стеклоподъемника, на машине ВАЗ 2107, можно считать завершенной. Остается затянуть гайки корпуса и натяжного ролика, смазать трос с местами соединения Литолом, а также собрать двери, по обратному алгоритму.

Зная устройство стеклоподъемников «семерки», выполнить их замену, своими руками, не составляет труда. При этом удается решить две задачи — восстановить работоспособность механизма и сэкономить деньги.

Видео: Замена стеклоподъемника на ВАЗ 2107

Если видео не показывает, обновите страницу или нажмите здесь

семь Концепция остекления боковых окон передних дверей на последних моделях вазовской классики отображает почерк современных приемов конструирования автомобилей. Именно при обрисовке «семерок» инженеры ушли от широко распространенной ранее компоновки стекол в передних дверях – треугольник + прямоугольник.

Конструктивные и технологические нюансы

Владельцам прочих представителей классики от Lada замена стеклоподъемника на ВАЗ 2107 может показаться излишне усложненной. Трос связан с кронштейнами сплошного стекла уже в двух местах, что вызвало необходимость применения еще одного ролика – здесь их 4: один натяжной и три направляющих.

Ремонтная операция вполне осуществима свуоими силами при наличии минимального количества инструментария:

• рожковые ключи на «8» и «10»;
• отвертка с крестообразным наконечником.

Первый этап замены стеклоподъемника передней двери на ВАЗ 2107: снятие дефектного узла

Установке нового механизма передвижения стекол предшествует операция по демонтажу изношенного стеклоподъемника. Перед ее осуществлением следует:

• отвернуть три винта крепления ручки двери;
• снять ручку двери;
• демонтировать дверную обивку.

стекло Перед снятием родного стеклоподъемника рекомендуется в непосредственной близости от него обвязать две ветви троса небольшим куском проволоки. Такой ход не позволит соскочить тросу с пазов в барабане, что делает возможным повторное использование механизма.

Демонтаж конструкции осуществляется в следующей последовательности:

• опустить стекло до момента, когда к скобам крепления троса к кронштейнам стекла откроется доступ через технологические окна двери (в пределах 1 оборота ручки стеклоподъемника);
• полностью выкрутить один винт и ослабить второй винт скобы крепления троса к несущему кронштейну; вывести трос (проделать поочередно для одной и второй скоб);
• поднять стекло в крайнее верхнее положение и зафиксировать с использованием подручных средств (в процессе замены переднего стеклоподъемника ВАЗ 2107 чаще всего используется такой прием: вставить отвертку в отверстие на внутренней панели двери);
• ослабить ключом на «10» гайку крепления натяжного ролика (расположен в центре внизу двери);
• снять трос с натяжного, направляющих нижнего (в левом нижнем углу) и двух верхних роликов;
• отвернуть три гайки, фиксирующие механизм стеклоподъемника относительно двери;
• отвернуть две гайки крепления направляющего желобка и отвести его вправо;
• снять стеклоподъемник и удалить его из двери.

Сняв механизм, следует проверить легкость вращения каждого ролика.

Завершающий этап: установка нового узла

подъемник Новый подъемник стекла в обязательном порядке имеет скобу, фиксирующую две ветви троса. Снимать ее до момента полноценной установки категорически запрещено по вышеупомянутой причине.

Обобщенно концепция монтажа новой сборочной единицы выглядит так:

• установка и закрепление корпуса стеклоподъемника в посадочном месте;
• обводка троса вокруг роликов;
• фиксация обойм стекла относительно троса (закрепление троса винтами с помощью двух скоб);
• монтаж направляющего желобка;
• натяжение троса;
• демонтаж скобы, фиксирующей ветви троса;
• установка обивки и ручки двери.

Трос вокруг роликов может обводиться двумя способами – через верхнюю или нижнюю опоры качения. При обводке через нижний ролик, выходящий из механизма верхний трос направляется через:

• нижний левый направляющий ролик;
• верхнюю левую направляющую опору;
• нижний центральный натяжной ролик;
• верхний правый направляющий элемент.

При замене фронтального стеклоподъемника ВАЗ 2107 актуальна и обводка через верхний ролик, производимая в обратной последовательности. В этом случае направляется нижний трос.

К сведению

Натяжка троса производится в соответствии с такой методикой:

• опустить стекло до упора;
• повернуть ручку механизма до упора в направлении опускания стекла;
• отрегулировать натяжение троса, двигая соответствующий ролик;
• зажать болт крепления ролика.

Следует предпочесть оптимальное усилие натяжения тросового привода: трос не должен быть перетянут, но и не должен болтаться.

После установки нового стеклоподъемника может появиться скрип. Для его устранения необходимо:

• ослабить и вывести трос из-под роликов;
• перекрестить верхнюю и нижнюю ветви троса, выходящие из барабана подъемника;
• повторить процедуру установки и натяжки троса.

Коротко о процедуре смены

Упрощенно процесс замены дефектного стеклоподъемника в передней двери ВАЗ 2107 выглядит так:

• снять обивку двери;
• отсоединить трос от обойм, фиксирующих стекло;
• ослабить и снять трос с роликов;
• демонтировать направляющий желоб и механизм стеклоподъемника;
• установить корпус нового механизма подъема стекла;
• заправить трос по контуру;
• зафиксировать кронштейны стекла относительно троса;
• натянуть трос;
• установить обивку двери.

Стеклоподъемники в любой машине должны находиться в исправном состоянии, даже если они используются очень редко. С завода на ВАЗ-2107 устанавливаются тросовые подъемники, которые приводятся в действие вручную. Если же на машине установлен электропривод, это уже говорит о том, что была произведена доработка автовладельцем. В данной статье мы рассмотрим вопрос о том, как заменить стеклоподъемник на «семерке» самостоятельно.

Особенности конструкции

Большинство владельцев седьмой модели нового поколения уверены в том, что процесс замены стеклоподъемника несколько усложнен. Все потому, что стекло соединено с опорами и тросиком не в одном, а 2-х местах. Такое решение потребовало добавить еще один ролик. Теперь их используется 4 штуки (три – для направления, один – для натяжения).

Произвести замену самостоятельно вполне возможно при наличии простых инструментов:

1. Ключи (8, 10).
2. Крестообразная отвертка.

Пошаговая последовательность замены на передней двери

Чтобы установить новый стеклоподъемник, предварительно необходимо демонтировать старый механизм.

1. Открутите три болта, которые фиксируют ручку к двери.
2. Демонтируйте ручку.
3. Снимите обшивку с двери.

Перед демонтажем заводского подъемника обвяжите две ветви троса проволокой.

Это нужно для того, чтобы тросик не вылетел с пазов в барабане, и механизм можно было применить повторно.

Снятие конструкции выполняется следующим образом:

1. Спустите стекло в пределах одного оборота рукоятки подъемника стекла, чтобы через технологические дверные проемы можно было добраться до фиксатора троса и к опорам стекла.
2. Один фиксирующий винт нужно выкрутить полностью, а другой немного ослабить у скобы крепления тросика к несущему выступу. Выведите его.
3. Поднимите стекло в крайнее верхнее положение и закрепите его при помощи обычной отвертки. Для этого можно использовать и другие подручные средства.
4. Возьмите ключ на 10 и немного ослабьте гайку, которая крепит натяжной ролик. Он находится по центру снизу двери.
5. Уберите трос с натяжного и трех направляющих катушек.
6. Открутите три гайки, которые крепят устройство стеклоподъемника к двери.
7. Открутите 2 гайки, фиксирующие направляющий желобок и отодвиньте его вправо.
8. Завершающим этапом идет демонтаж стеклоподъемника из двери.

После того, как механизм снят, можно проверить, как вращаются ролики.

Установка нового стеклоподъемника

Новый механизм должен в обязательном порядке обладать скобой, которая фиксирует две ветки тросиков. Ее нельзя снимать до того момента, пока не будет произведена полноценная установка.

В целом процесс монтажа выглядит следующим образом:

1. Установка и фиксация корпуса на «свое» место.
2. Установка тросов вокруг роликов.
3. Закрепление обойм стекла с тросом. Он фиксируется винтами с помощью 2-х скоб.
4. Монтаж направляющего желобка.
5. Натяжка троса.
6. Теперь убирается скоба, которая фиксирует ветви троса.
7. Установка дверной обивки и ручки.

Обводить тросик вокруг роликов можно двумя путями через опору качения (верхнюю или нижнюю). Если обводка идет через нижний ролик, тогда трос направляется следующим образом:

1. Левый направляющих ролик (нижний).
2. Левая направляющая опора (вверху).
3. Центральная натяжная катушка (внизу).
4. Направляющий элемент справа вверху.

Если производится замену фронтального стеклоподъемника, тогда можно обводить через верхнюю катушку в обратной последовательности.

1. Опустите стекло в нижнее положение.
2. Поверните ручку до упора в направлении опускания стекла.
3. Отрегулируйте натяжение троса путем передвижения необходимого ролика.
4. Зажим болта, который фиксирует ролик.

Обратите внимание на то, что натяжка должна быть чувствительной. Трос не должен быть перетянут, но и позволять ему болтаться, также не стоит.

Если после установки нового механизма появился скрип, тогда сделайте следующее:

1. Ослабьте и выведите трос из-под роликов.
2. Перекрестите нижнюю и верхнюю ветви, которые выходят из барабана механизма.
3. Повторите процедуру установки и натяжения.

Краткая инструкция по замене механизма

В общем, процедура замены стеклоподъемника выглядит так:

1. Снимается дверная обшивка.
2. Отсоединяется трос от обойм, которые удерживают стекло.
3. С роликов снимается трос.
4. Далее идет снятие направляющего желоба и механизма подъемника.
5. Установка нового стеклоподъемника.
6. Заправка троса.
7. Фиксация кронштейнов стекла и натяжка троса.
8. Установка обшивки дверей обратно.

Подводя итог, отметим, что процесс замены стеклоподъемника на ВАЗ-2107 – это вполне посильная задача для автовладельца. В процессе ремонта главное внимательно выполнять все рекомендации и установка нового механизма не станет для вас проблемой.

Как поставить тросик стеклоподъемника на ваз 2107

семь Концепция остекления боковых окон передних дверей на последних моделях вазовской классики отображает почерк современных приемов конструирования автомобилей. Именно при обрисовке «семерок» инженеры ушли от широко распространенной ранее компоновки стекол в передних дверях – треугольник + прямоугольник.

Конструктивные и технологические нюансы

Владельцам прочих представителей классики от Lada замена стеклоподъемника на ВАЗ 2107 может показаться излишне усложненной. Трос связан с кронштейнами сплошного стекла уже в двух местах, что вызвало необходимость применения еще одного ролика – здесь их 4: один натяжной и три направляющих.

Ремонтная операция вполне осуществима свуоими силами при наличии минимального количества инструментария:

• рожковые ключи на «8» и «10»;
• отвертка с крестообразным наконечником.

Первый этап замены стеклоподъемника передней двери на ВАЗ 2107: снятие дефектного узла

Установке нового механизма передвижения стекол предшествует операция по демонтажу изношенного стеклоподъемника. Перед ее осуществлением следует:

• отвернуть три винта крепления ручки двери;
• снять ручку двери;
• демонтировать дверную обивку.

стекло Перед снятием родного стеклоподъемника рекомендуется в непосредственной близости от него обвязать две ветви троса небольшим куском проволоки. Такой ход не позволит соскочить тросу с пазов в барабане, что делает возможным повторное использование механизма.

Демонтаж конструкции осуществляется в следующей последовательности:

• опустить стекло до момента, когда к скобам крепления троса к кронштейнам стекла откроется доступ через технологические окна двери (в пределах 1 оборота ручки стеклоподъемника);
• полностью выкрутить один винт и ослабить второй винт скобы крепления троса к несущему кронштейну; вывести трос (проделать поочередно для одной и второй скоб);
• поднять стекло в крайнее верхнее положение и зафиксировать с использованием подручных средств (в процессе замены переднего стеклоподъемника ВАЗ 2107 чаще всего используется такой прием: вставить отвертку в отверстие на внутренней панели двери);
• ослабить ключом на «10» гайку крепления натяжного ролика (расположен в центре внизу двери);
• снять трос с натяжного, направляющих нижнего (в левом нижнем углу) и двух верхних роликов;
• отвернуть три гайки, фиксирующие механизм стеклоподъемника относительно двери;
• отвернуть две гайки крепления направляющего желобка и отвести его вправо;
• снять стеклоподъемник и удалить его из двери.

Сняв механизм, следует проверить легкость вращения каждого ролика.

Завершающий этап: установка нового узла

подъемник Новый подъемник стекла в обязательном порядке имеет скобу, фиксирующую две ветви троса. Снимать ее до момента полноценной установки категорически запрещено по вышеупомянутой причине.

Обобщенно концепция монтажа новой сборочной единицы выглядит так:

• установка и закрепление корпуса стеклоподъемника в посадочном месте;
• обводка троса вокруг роликов;
• фиксация обойм стекла относительно троса (закрепление троса винтами с помощью двух скоб);
• монтаж направляющего желобка;
• натяжение троса;
• демонтаж скобы, фиксирующей ветви троса;
• установка обивки и ручки двери.

Трос вокруг роликов может обводиться двумя способами – через верхнюю или нижнюю опоры качения. При обводке через нижний ролик, выходящий из механизма верхний трос направляется через:

• нижний левый направляющий ролик;
• верхнюю левую направляющую опору;
• нижний центральный натяжной ролик;
• верхний правый направляющий элемент.

При замене фронтального стеклоподъемника ВАЗ 2107 актуальна и обводка через верхний ролик, производимая в обратной последовательности. В этом случае направляется нижний трос.

К сведению

Натяжка троса производится в соответствии с такой методикой:

• опустить стекло до упора;
• повернуть ручку механизма до упора в направлении опускания стекла;
• отрегулировать натяжение троса, двигая соответствующий ролик;
• зажать болт крепления ролика.

Следует предпочесть оптимальное усилие натяжения тросового привода: трос не должен быть перетянут, но и не должен болтаться.

После установки нового стеклоподъемника может появиться скрип. Для его устранения необходимо:

• ослабить и вывести трос из-под роликов;
• перекрестить верхнюю и нижнюю ветви троса, выходящие из барабана подъемника;
• повторить процедуру установки и натяжки троса.

Коротко о процедуре смены

Упрощенно процесс замены дефектного стеклоподъемника в передней двери ВАЗ 2107 выглядит так:

• снять обивку двери;
• отсоединить трос от обойм, фиксирующих стекло;
• ослабить и снять трос с роликов;
• демонтировать направляющий желоб и механизм стеклоподъемника;
• установить корпус нового механизма подъема стекла;
• заправить трос по контуру;
• зафиксировать кронштейны стекла относительно троса;
• натянуть трос;
• установить обивку двери.

Как производится замена стеклоподъемника на ВАЗ-2107

Стеклоподъемники в любой машине должны находиться в исправном состоянии, даже если они используются очень редко. С завода на ВАЗ-2107 устанавливаются тросовые подъемники, которые приводятся в действие вручную. Если же на машине установлен электропривод, это уже говорит о том, что была произведена доработка автовладельцем. В данной статье мы рассмотрим вопрос о том, как заменить стеклоподъемник на «семерке» самостоятельно.

Особенности конструкции

Большинство владельцев седьмой модели нового поколения уверены в том, что процесс замены стеклоподъемника несколько усложнен. Все потому, что стекло соединено с опорами и тросиком не в одном, а 2-х местах. Такое решение потребовало добавить еще один ролик. Теперь их используется 4 штуки (три – для направления, один – для натяжения).

Произвести замену самостоятельно вполне возможно при наличии простых инструментов:

Пошаговая последовательность замены на передней двери

Чтобы установить новый стеклоподъемник, предварительно необходимо демонтировать старый механизм.

1. Открутите три болта, которые фиксируют ручку к двери.
2. Демонтируйте ручку.
3. Снимите обшивку с двери.

Перед демонтажем заводского подъемника обвяжите две ветви троса проволокой.

Это нужно для того, чтобы тросик не вылетел с пазов в барабане, и механизм можно было применить повторно.

Снятие конструкции выполняется следующим образом:

1. Спустите стекло в пределах одного оборота рукоятки подъемника стекла, чтобы через технологические дверные проемы можно было добраться до фиксатора троса и к опорам стекла.
2. Один фиксирующий винт нужно выкрутить полностью, а другой немного ослабить у скобы крепления тросика к несущему выступу. Выведите его.
3. Поднимите стекло в крайнее верхнее положение и закрепите его при помощи обычной отвертки. Для этого можно использовать и другие подручные средства.
4. Возьмите ключ на 10 и немного ослабьте гайку, которая крепит натяжной ролик. Он находится по центру снизу двери.
5. Уберите трос с натяжного и трех направляющих катушек.
6. Открутите три гайки, которые крепят устройство стеклоподъемника к двери.
7. Открутите 2 гайки, фиксирующие направляющий желобок и отодвиньте его вправо.
8. Завершающим этапом идет демонтаж стеклоподъемника из двери.

Замена стеклоподъемника на ваз 2104 2105 2107 нива (жигулях классике).

произвожу замену стеклоподъемника на ваз 2107. аналогично на 2104 2105 и ниве

Стеклоподемник

как заменить ручной стеклоподёмник сами с ключами [проект ваз 2104]

После того, как механизм снят, можно проверить, как вращаются ролики.

Установка нового стеклоподъемника

Новый механизм должен в обязательном порядке обладать скобой, которая фиксирует две ветки тросиков. Ее нельзя снимать до того момента, пока не будет произведена полноценная установка.

В целом процесс монтажа выглядит следующим образом:

1. Установка и фиксация корпуса на «свое» место.
2. Установка тросов вокруг роликов.
3. Закрепление обойм стекла с тросом. Он фиксируется винтами с помощью 2-х скоб.
4. Монтаж направляющего желобка.
5. Натяжка троса.
6. Теперь убирается скоба, которая фиксирует ветви троса.
7. Установка дверной обивки и ручки.

Обводить тросик вокруг роликов можно двумя путями через опору качения (верхнюю или нижнюю). Если обводка идет через нижний ролик, тогда трос направляется следующим образом:

1. Левый направляющих ролик (нижний).
2. Левая направляющая опора (вверху).
3. Центральная натяжная катушка (внизу).
4. Направляющий элемент справа вверху.

Если производится замену фронтального стеклоподъемника, тогда можно обводить через верхнюю катушку в обратной последовательности.

1. Опустите стекло в нижнее положение.
2. Поверните ручку до упора в направлении опускания стекла.
3. Отрегулируйте натяжение троса путем передвижения необходимого ролика.
4. Зажим болта, который фиксирует ролик.

Обратите внимание на то, что натяжка должна быть чувствительной. Трос не должен быть перетянут, но и позволять ему болтаться, также не стоит.

Если после установки нового механизма появился скрип, тогда сделайте следующее:

1. Ослабьте и выведите трос из-под роликов.
2. Перекрестите нижнюю и верхнюю ветви, которые выходят из барабана механизма.
3. Повторите процедуру установки и натяжения.

Краткая инструкция по замене механизма

В общем, процедура замены стеклоподъемника выглядит так:

1. Снимается дверная обшивка.
2. Отсоединяется трос от обойм, которые удерживают стекло.
3. С роликов снимается трос.
4. Далее идет снятие направляющего желоба и механизма подъемника.
5. Установка нового стеклоподъемника.
6. Заправка троса.
7. Фиксация кронштейнов стекла и натяжка троса.
8. Установка обшивки дверей обратно.

Подводя итог, отметим, что процесс замены стеклоподъемника на ВАЗ-2107 – это вполне посильная задача для автовладельца. В процессе ремонта главное внимательно выполнять все рекомендации и установка нового механизма не станет для вас проблемой.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Для машин семейства ВАЗ, как правило, применяют стеклоподъемники с тросовым приводом и звёздочный механизм намотки. С целью предохранения стёкол от произвольного опускания имеется тормозной механизм стекла, он приводится в действие при помощи крутящийся ручки, расположенной на дверной панели окна, или электромотором.

На классических моделях ВАЗ все системы стеклоподъемников одинаковы. Все двери авто имеют три ролика, один из которых подвижный и служит для регулировки натяжки троса. Исключение составляет модели ВАЗ 2107/2105, у которых из-за установки сплошного стекла передней двери, была изменена подача и расположение троса, вследствие чего в передней двери появился дополнительный четвертый натяжной ролик.

Причины замены стеклоподъемника ВАЗ 2107

1. Очень часто владельцы автомобилей ВАЗ сталкиваются с весьма неприятной проблемой – затруднённым подъёмом и опускание бокового стекла. При этом издаётся довольно неприятный характерный хруст и скрип. Это говорит о том, что механизм подъёмника износился и требует ремонта, а может понадобится и его замена.
2. Установка электростеклоподъёмника. Как альтернатива замены «классических» стеклоподъмников является электропривод подъёмного механизма стекла. С появлением данного устройства, для владельцев «семёрки» и «пятерки», весьма актуальным стал вопрос о том, как установить электростеклоподъемники ВАЗ 2107/2105.

Для того, чтобы сэкономить деньги на данный ремонт, замену стеклоподъёмника можно успешно выполнить своими силами при наличии минимального количества инструмента:

• рожковые ключи на «8» и «10»;
• отвертка плоская и с крестообразным наконечником;
• дрель со сверлом (при установке электростеклоподъёмника);
• новый стеклоподъемник ВАЗ 2107.

Стоит отметить, что цена стеклоподъемника передней двери ВАЗ 2107 от LADA с артикулом 21050610402000 составит 210 рублей, а задней двери с артикулом 21010620402001 — 188 рублей.

Стоимость указана на весну 2017 года по Москве и области.

Особенности замены стеклоподъемника ВАЗ 2107

Владельцам других автомашин ВАЗовской «классики» замена стеклоподъемника ВАЗ 2107/2105 может показаться излишне усложненной.

Так как всего роликов четыре, один натяжной и три направляющих, а трос связан с кронштейнами сплошного стекла в двух местах, трос вокруг роликов может обводиться двумя способами – через верхнюю или нижнюю опоры качения.

При обводке через нижний ролик, выходящий из механизма верхний трос направляется через: нижний левый направляющий ролик, верхнюю левую направляющую опору, нижний центральный натяжной ролик, верхний правый ролик. Как альтернатива производится обводка и через верхний ролик, которая производится в обратной последовательности. В этом же случае направляется нижний трос.

Следует предпочесть оптимальное усилие натяжения тросового привода: трос не должен быть перетянут, но и не должен болтаться.

Отворачиваем рукой или крестообразной отвёрткой кнопку блокировки замка. Вводим лезвие плоской отвёртки между розеткой и облицовкой ручки стеклоподъёмника.

Отжимаем облицовку от розетки, расцепляем их.

Снимаем облицовку ручки и ручку стеклоподъёмника.

Крестообразной отвёрткой через отверстия подлокотника отворачиваем три винта его крепления.

Отвёрткой, отворачиваем три самореза накладки двери. Шлицевой отвёрткой поддеваем и отщелкиваем три пластиковых фиксатора.

Приподняв, снимаем накладку с двери.

Поддев шлицевой отвёрткой, снимаем облицовку внутренней ручки замка двери.

Шлицевой отверткой зацепляем обивку и отщелкиваем семь пластиковых фиксаторов, расположенных по нижней и боковой сторонах двери. Снимаем обивку.

Немного опускаем стеклоподъёмник.

Крестообразной отвёрткой отворачиваем четыре винта крепления обоймы стекла к тросу стеклоподъёмника.

Подымаем стекло вверх до упора и фиксируем его скотчем.

Откручиваем две гайки крепления направляющей стекла.

Ключом «на 8» отворачиваем три гайки крепления механизма стеклоподъёмника.

Ключом «на 10» ослабляем затяжку винта крепления натяжного ролика и, сдвинув его, снимаем с него трос.

Снимаем трос и с остальных роликов двери. Вынув штифт стеклоподъёмника из его отверстия…

… вынимаем его из двери.

Устанавливаем электростеклоподъёмник, согласно инструкции намечаем его месторасположение в двери.

Сверлим отверстие внизу.

Заводим новый стеклоподъемник в дверной проём и крепим двумя болтами.

К каретке стеклоподъёмника прикручиваем переходную пластину.

Опускаем стекло и совмещаем его обойму с переходной пластиной.

Крепим стекло двумя винтами.

Прокладываем и подключаем электропроводку. Устанавливаем снятые детали в обратной последовательности.
