Как проверить турбину дизельного двигателя на жор масла

Как проверить турбину на двигателе…(жор масла)

…

Доброго всем времени !

Давайте рассмотрим, как проверить работу турбины своими руками. Основные признаки неисправности, если данный механизм начал давать сбои в работе, вы сразу это ощутите. В первую очередь, неисправность турбины будет отображаться на ходовых качествах автомобиля. Так, значительно пропадет динамика разгона. Машине будет трудно набрать нужную скорость, особенно на подъем или при загрузке. Также двигатель будет тяжелее набирать обороты. По сути, он превратится в обычный «атмосферник». А как известно, на трубированных автомобилях стрелка тахометра существенно «оживает» после определенного диапазона оборотов (2 и более тысяч, в заливистости от типа мотора). При неисправном компрессоре она будет тянуться вверх так же медленно, как и в начале.

…

Еще один признак неисправности – это повышенный расход масла. Данный элемент требует постоянной смазки. Кроме этого, масло выполняет функцию теплоотвода. Производители утверждают, что на исправной турбине автомобиль не должен терять более двух литров масла на 10 тысяч километров. На грузовиках – до 10-15 процентов от общего объема смазанной системы. Если наблюдается проблема с расходом масла, вы заметите характерный запах из подкапотного пространства. Дело в том, что смазка попадает на раскаленный патрубок выхлопной системы и начинает гореть.

…

При более серьезных неисправностях будет слышен характерный шум. Это может быть гул, вой или свист. Последний является нормой для любой турбины. Но если турбина свистит чрезмерно, это повод осуществить диагностику. Наряду с этим будут наблюдаться проблемы с оборотами. Мотор перестанет нормально держать «холостые». Стрелка будет «плавать», либо вовсе уходить за пределы одной тысячи. Как проверить турбину на двигателе? Ниже мы рассмотрим несколько способов.

Черный дым из выхлопной и малая мощность. Что делать? Основная проблема заключается в несанкционированном поступлении воздуха в выпускной или впускной коллектор. Итак, как проверить турбину дизельного двигателя своими руками? Для начала запускаем мотор и прислушиваемся к его звуку работы. Так можно определить конкретное место поломки. Часто проблема заключается в лишнем «подсосе» воздуха или загрязненном воздушном фильтре.

…

Чтобы проверить износ самой турбины, стоит произвести дефектовку ротора. Это один из основных элементов в системе. Итак, прокручиваем ротор вокруг оси. Небольшой люфт допустим. Но если ротор цепляет за корпус турбины, это уже ненормально. Из-за этого возникает характерный звук (гул) и пропадает мощность мотора. Выход из ситуации – замена ротора на новый.
Сизый дым из выхлопной
Этот признак может говорить о чрезмерном расходе масла. Смазка попадает в выхлопную систему и там сгорает. Основная причина заключается в недостаточном пропуске воздуха. Это может быть грязный фильтр, из-за чего создается разница в давлении между картриджем турбины и корпусом компрессора. Также стоит осмотреть повреждение на роторе и сливной маслопровод. Последний не должен содержать пробок и перегибов. Дополнительно проверяют давление картерных газов в системе. Это тоже может стать причиной повышенного расхода масла и синего дыма. При диагностике стоит обратить внимание и на сам выпускной коллектор. Никаких потеков масла на нем не должно быть.

Если это так, нужно срочно смотреть маслопроводы и ремонтировать турбину.

Проверяем наддув
Как проверить турбину на дизеле без снятия? Запускаем двигатель, открываем капот и находим патрубок, который соединяет впускной коллектор и турбину. Его нужно пережать рукой, а затем отпустить. Далее помощник должен нажать на газ в течении трех секунд. В чем суть этой проверки? После нажатия на газ вы увидите, как патрубок под давлением раздувается. Если этого не произошло, значит, турбина не работает как положено.

Чтобы убедиться в исправности элемента, можно произвести его дефектовку. Как проверить турбину? Для этого отсоединяем патрубок, который идет на воздушный фильтр, и осматриваем лопатки турбины. Они должны быть без забоин и зазубрин, с правильной формой (не погнутые). При повреждении крыльчатки компрессор нужно менять, либо ремонтировать.
Как еще проверить турбину? Осматриваем состояние патрубков. Они должны быть сухими, без следов масла. Как проверить снятую турбину? Для этого нужно подвигать вал в радиальном направлении. Большой люфт недопустим. Как его определить, не зная точных параметров? Люфт должен быть таким, чтобы крыльчатка не цеплялась за холодную часть корпуса. Также проверяется вал на люфт в осевом направлении. Зазор не должен превышать 0,05 миллиметров. Если на автомобиле используется воздушный радиатор (интеркуллер), его тоже необходимо осмотреть. Внутри него исключены потеки масла. В противном случае компрессор нуждается в ремонте.

Стоит отметить, что даже при дефектовке невозможно определить поломку на 100 процентов. Дело в том, что подобные признаки могут наблюдаться и из-за негерметичных соединений впускного и выпускного тракта. По этой причине система не может произвести нормальную регулировку подачи топлива. Это ведет к повышенному расходу масла, топлива и падению мощности.
Профилактика Чтобы не задаваться вопросом, как проверить турбину, нужно знать меры профилактики. Несколько простых советов, отмеченных ниже, значительно продлят срок службы вашему элементу:
Придерживайтесь регламента замены воздушного фильтра. В половине случаев повышенный расход масла и другие проблемы с турбиной возникают именно из-за грязного фильтра. И если на атмосферных двигателях просто пропадет тяга, то здесь будет перегружен весь механизм (а именно компрессор, из-за разницы давлений во впуске и выпуске).
Следите за уровнем масла. Даже кратковременное «голодание» очень вредно для двигателя и турбины. Заливайте только рекомендованное производителем масло. Часто поломки возникают из-за применения поддельной продукции. Что касается регламента замены, он немного отличается от обычных, атмосферных двигателей. На турбированных моторах масло меняется раз в 7 тысяч километров.
Контролируйте величину наддува. Особенно это касается тех, кто ставит турбину не штатно, на бензиновые двигателя. Данный параметр должен находится в пределах одного бара. Помните, что с каждым увеличением «буста» мотор терпит колоссальные нагрузки.
Перед тем как глушить мотор после поездки, дайте ему поработать 1-2 минуты на холостых. Так вы исключите углеродный осадок, который вредит подшипникам турбины.
Заключение Итак, мы выяснили, как проверить турбину разными способами. При возникновении проблем не стоит медлить с их устранением. Ведь повышенному износу подвергается не только компрессор, но и сам двигатель. Не используйте присадки, которые, по словам производителей, «лечат» турбину. Они никаким образом не восстановят заводские зазоры и уж тем более не вернут прежнее состояние треснутых лепестков крыльчатки. Все эти проблемы решаются только путем механического вмешательства, со снятием и дефектовкой.

Как проверить турбину на дизельном двигателе: домашняя диагностика

Часто встречается сочетание из нескольких очевидных проявлений поломки, но иногда наблюдается только что-то одно. Определить неисправность можно по таким явлениям:

• повышенный расход и утечка масла;
• изменение цвета и наглядное повышение количества дыма;
• шум в двигателе;
• временные или постоянные перегревы;
• ощутимое снижение мощности и скорости набора оборотов;
• усиленный расход топлива;
• повышение выброса вредных веществ из выхлопной системы и токсичный запах;
• свист или царапание в самой турбине;
• плавающий холостой ход.

Появление любого из этих пунктов требует внимания со стороны владельца, скорейшей диагностики и устранения поломки. Дело в том, что львиная доля проблем турбин на дизеле так, или иначе, касается утечки и расхода масла. Когда оно закончится, рабочие поверхности начнут стираться. Для полного выхода из строя этого механизма достаточно проработать всего несколько секунд без смазывающего вещества. После этого восстановление и ремонт станет невозможным, останется только полная замена, а это недешево.

Как проверить турбину дизельного двигателя самостоятельно?

Даже перед диагностикой проверка осуществляется по признакам:1.Если есть посторонние звуки2.Пропадание тяги двигателя3.Повышенный масляный расходКонечно, наилучшим вариантом будет посетить СТО, чтобы проверкой турбины занялись грамотные специалисты. Но к счастью, данную процедуру вполне подвластно выполнить самим.

Как проверить турбину на дизельном двигателе: видео, диагностика

Турбированные дизельные моторы отличаются большей мощностью и меньшим расходом топлива. Однако, ресурс турбины заметно ниже, чем у мотора, поэтому регулярная проверка турбонагнетателя позволит вовремя обнаружить его неисправность и обойтись небольшим ремонтом. Из статьи вы узнаете, как проверить турбину на дизельном двигателе своими руками, не обращаясь в автосервис.

Что ломается в турбине

Повышенный расход масла из-за неисправности турбины — частая поломка турбо-моторов

Чтобы четко понимать, как проверить турбину, необходимо разобраться, что именно в ней ломается. Чаще всего самый слабый элемент этого агрегата – подшипники и сальники. Если система смазки двигателя работает с нарушениями, неисправен клапан вентиляции картерных газов или из-за изношенности поршневых колец слишком велик прорыв продуктов сгорания в картер, то все это негативно влияет на состояние подшипников турбины и снижает их ресурс. Износ шариков и обойм возрастает, что приводит к появлению люфта, шума или заклинивания турбины.

Неисправный PCV-клапан приводит к росту давления масла в двигателе и турбине, из-за чего смазка продавливает сальники. Прошедшее сквозь сальник масло вытекает наружу или попадает в нагнетаемый воздух, из-за чего меняется состав топливовоздушной смеси и мотор начинает терять мощность, а в выхлопе появляется сизый или черный дым.

Когда необходимо проверять турбину

Средний срок службы турбины до ремонта или замены при использовании качественного масла, турботаймера и бережном отношении к мотору составляет 150 тысяч километров. Поэтому желательно проверять этот агрегат во время каждой замены масла. В этом случае вы обнаружите неисправность в начальной стадии, благодаря чему ремонт обойдется дешевле.

Устройство системы турбонаддува

Как самостоятельно проверить турбину

Для проверки турбины вам понадобятся чистая проветриваемая площадка, чистая белая неворсистая тряпка и помощник. Перед началом работ вы должны четко понимать, что все ваши выводы приблизительны, ведь для серьезной диагностики необходимо снимать турбину с мотора, а также проверять другие системы двигателя. Проверка турбины должна проходить так:

1. На холодном двигателе внимательно осмотрите турбонагнетатель в поисках потеков масла. Проведите пальцем по корпусу агрегата, ощупайте места подключения всех шлангов и патрубков. Если обнаружили хотя бы небольшие следы масла, необходимо ехать на серьезную диагностику.

Обязательно проверьте крыльчатку на предмет продольного люфта

Последствия развалившейся турбины. В патрубках интеркулера не должно быть масла.

Самостоятельная регулярная проверка турбины позволяет выявить проблемы в начальной стадии, благодаря чему вы сможете устранить их без серьезного ремонта или замены этого агрегата. Пренебрежение такой проверкой приведет к тому, что вам придется выложить не одну сотню евро за ремонт или замену турбокомпрессора. Теперь вы знаете, как проверить турбину на дизеле своими руками, поэтому сможете вовремя обнаружить любую неисправность.

Рассмотрим, как проверить турбину дизельного двигателя при помощи спецоборудования

Если вы почувствовали, что автомобиль вдруг перестал набирать обороты и пропала былая мощь, то, по всей вероятности, турбонаддув перестал выполнять свое предназначение. Для проверки его работы необходимо, в первую очередь, диагностировать датчик давления воздуха, нагнетаемого в коллектор, так как причина неисправности часто оказывается в нем.

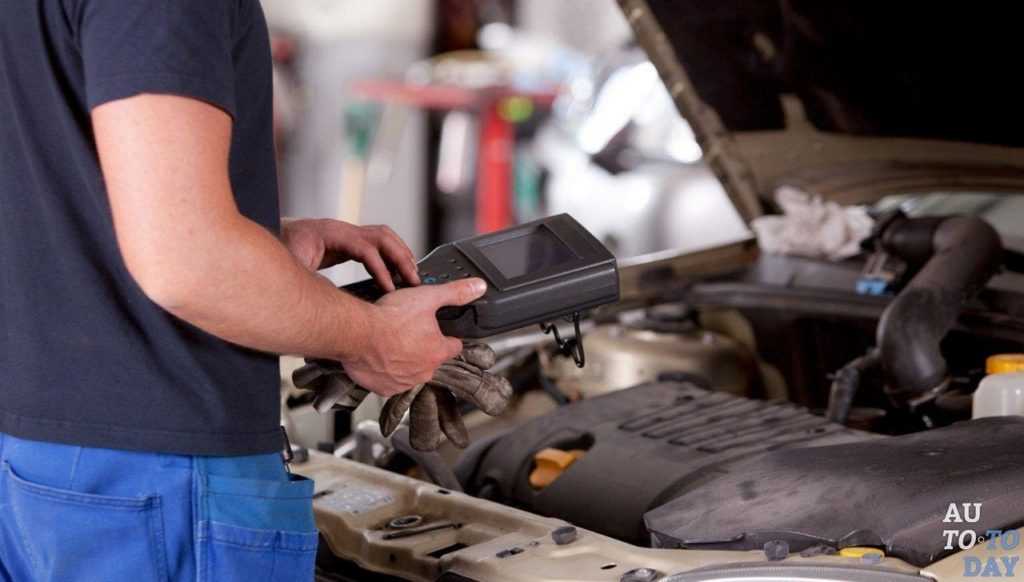

Такие работы нужно производить в условиях специализированного автосервиса. Для проверки датчика к специальному разъему автомобиля присоединяют диагностический прибор и считывают информацию о работе датчика.

Вторым действием в место выхода из турбины нагнетаемого воздуха подсоединяют специальное устройство с манометром и производят замеры, которые определяют состояние турбонагнетателя. Дополнительно проводится диагностика системы смазки турбины.

Что такое вестгейт?

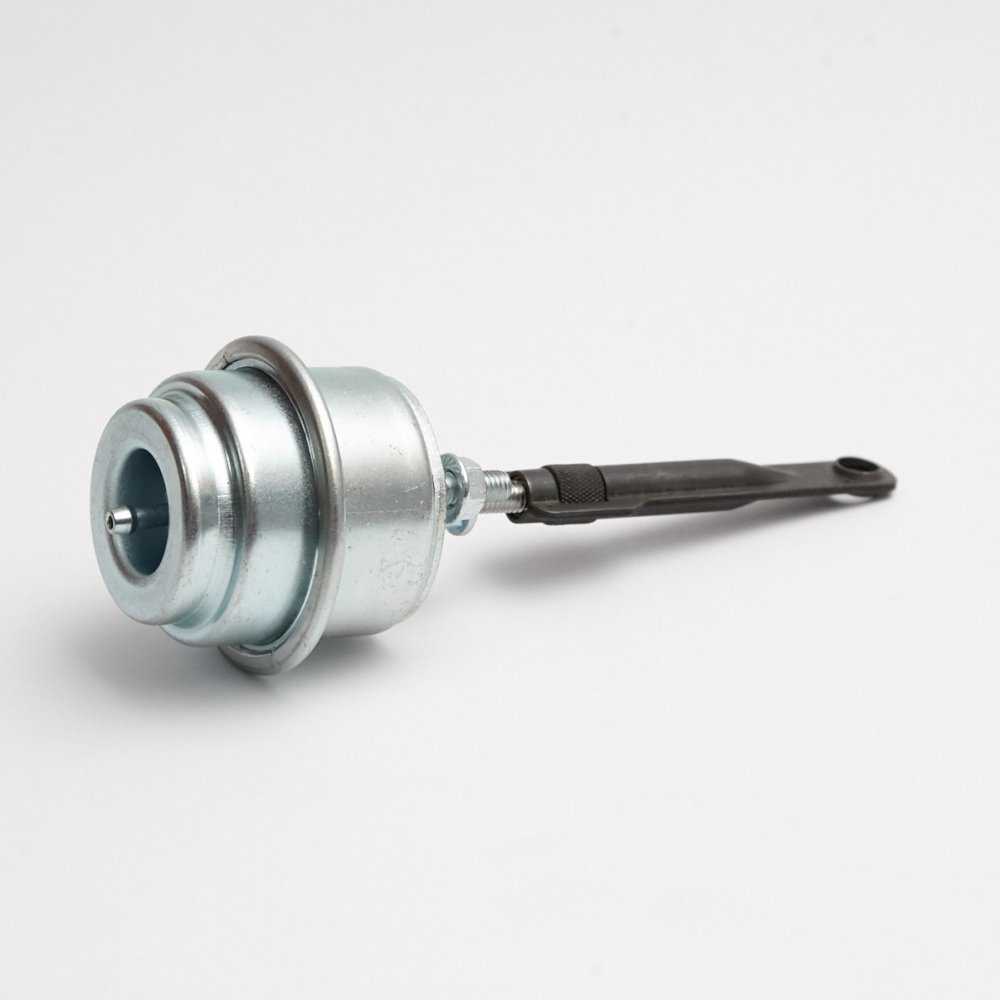

Вестгейт в переводе означает клапан управления турбиной. Его основная функция – выброс лишних выхлопных газов, вращающих крыльчатку турбокомпрессора, через отводной выход. Без этого вал раскрутится очень быстро, что может стать причиной повышенного давления наддува и при наличии закрытого дросселя – неустойчивой работой или помпажом насоса. Уменьшение производительности – не вариант, так как его усилий не будет хватать на малых и средних оборотах турбины, и мотор будет попадать в «турбояму».

Признаки неисправности актуатора турбокомпрессора

Если у вас заклинил актуатор турбины, то вы сможете это легко обнаружить по синему выхлопу. Особенно он четко виден, когда автомобиль начинает разгон, но после стабилизации работы силового узла, дым вновь приобретает нормальный оттенок. Синеют выхлопные газы за счет сгорания смазки, которая оказалась внутри турбины из-за протечки.

Дым черного оттенка также возможен, если вестгейт поврежден. Основная причина – сгорание топлива из-за нарушения герметичности и воздушной протечке в интеркулере. Белый дым тоже не является нормой. Это происходит при наличии засора в маслопроводе турбины.

Давайте рассмотрим и другие признаки неисправности актуатора турбины:

• Подтеки технической смазки на поверхности турбины и резкое увеличение его расхода. Скорее всего причина кроется в засоре системы воздуховода или масляных шлангов;

• Ухудшение разгона тоже может свидетельствовать о том, что турбокомпрессор нуждается в ремонте. Это может случиться из-за недостаточного поступления воздушных масс внутрь агрегата. Нехватка потока воздуха приводит к ощутимой потере мощности двигателя;

• Появление дребезжащего шума. Чаще всего его слышно при запуске двигателя на холостых оборотах и при полной остановке мотора. Крутящийся момент становится неравномерный и появляются рывки. Посторонние звуки могут также говорить о наличии вмятин или других механических повреждений, которые находятся на лопасти силового агрегата;

• При повышенном расходе технической смазки может наблюдаться и токсичный выхлоп. Причина кроется в воздушном фильтре или в неправильно подключенный к турбокомпрессору воздушный канал. Засоры этих участков тоже нередко приводят к такому негативному результату;

• Нарушение герметичности маслопроводов и его выход из турбокомпрессора – это самые частые признаки выхода из строя актуатора турбины. Это происходит при засорении кожуха оси силового узла. Еще выход смазки может произойти из-за поломки маслопроводов или закоксованности.

Это самые частые симптомы неисправности актуатора турбины, требующие помощи профессиональных механиков, дабы они устранили проблему.

Как произвести проверку вестгейта?

Если не работает актуатор на турбине, то для начала нужно произвести диагностику оборудования. Проверка выполняется при помощи тестера. Деталь не обязательно доставать из автомобиля, но для удобства все же рекомендуется демонтаж.

• Вакуумный и турбинный клапан;

Проверку лучше производить даже, если турбокомпрессор работает исправно. Даже небольшая поломка может привести к тому, что подшипники чрезмерно нагреются и выйдут из строя, а за ними ремонтировать придется и весь агрегат.

Тестировать неисправность актуатора можно таким образом: запускаем мотор и газуем на месте. При этом необходимо смотреть на шток оборудования – нужно запомнить на каких оборотах он начинается вращаться. Это и будет ориентиром для диагностики его нормальной работы. Более точных показателей можно достичь, если проверять технику на стенде.

Когда нужен ремонт агрегата?

Ремонт актуатора турбины лучше производить сразу после того, как вы обнаружили неисправность или заметили в «поведении» мотора странности, например, потерю мощности. Чем раньше вы обратитесь к мастеру, тем дешевле вам обойдутся услуги.

Некоторые автовладельцы хотят сэкономить и сами пытаются починить машину. В некоторых случаях, например, при замене прокладки или клапана это срабатывает, но в большинстве работа в кустарных условиях приводит к еще большим проблемам. И вам придется покупать уже новый силовой узел, что обойдется в несколько раз дороже. Поэтому рекомендуем найти СТО, где вам предложат качественные услуги по приемлемым ценам.

Процесс разборки устройства

1. Развинчиваем крепления турбокопрессора. Снимаем его с двигателя.
2. Выворачиваем болты, скрепляющие улитки. Освобождаем вентиляторы с валом.
3. Отсоединяем вал.
4. Проверяем целостность всех деталей.

Выводы:

• крыльчатка с серьёзными неисправностями подлежит замене.
• вал может быть отшлифован под размер ремонтных подшипников (старые втулки уже непригодны).

Сборка турбины

Производится в обратном порядке:

• скрепляется вал с вентиляторами,
• собираются футляры улиток,
• устройство устанавливается на мотор,
• подсоединяется к выпускному коллектору.

Предварительные условия:

• вентиляторы компрессора отремонтированы, запескоструены (или куплены новые);
• вал отшлифован, смонтирован с подшипниками, подходящими по внутреннему и внешнему диаметрам;
• все остальные детали (корпус, патрубки, флянцы, фильтр) соответствуют норме;
• собранный агрегат проверен на испытательном стенде.

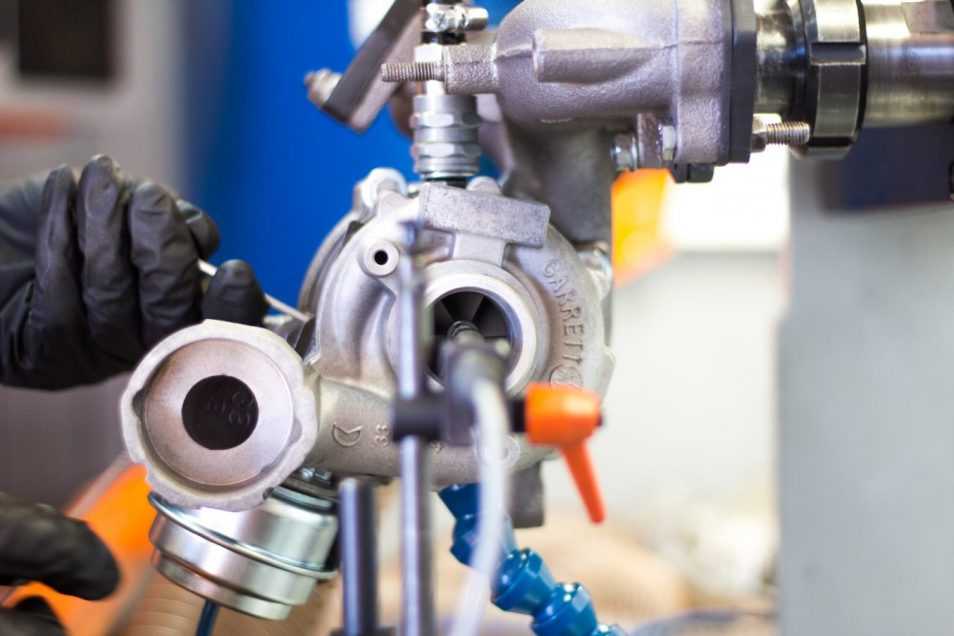

Стенд диагностики турбин изготовить самостоятельно очень сложно. Механическая часть устройства сопряжена с компьютером. Все параметры настраиваются. Данные отображаются на мониторе.

На этом этапе предпочтительней воспользоваться диагностическими ресурсами СТО.

Достоинства профессиональных испытаний

• устройство проверяется в реальном режиме эксплуатации на разных оборотах вала, в том числе самых предельных;
• при настройке устраняются резонансные частоты, способные разрушить конструкцию;
• устанавливается оптимальный баланс в совместной работе турбокомпрессора и двигателя автомобиля;
• предоставляется возможность оценить эффективность наддува после ремонта.

Оборудование диагностики турбин, применяемое в специализированных автоцентрах, позволяет также:

1. качественно отбалансировать ротор в осевом и радиальном направлении,
2. добалансировать крыльчатки (во избежание задевания лопастей о корпус),
3. проверить надёжность функционирования всей турбосистемы без снятия с двигателя.

Инструкция по правильной установке или замене турбокомпрессора

Работы начните с выяснения причин отказа оригинального турбокомпрессора. Турбокомпрессор — высокоточный механизм, изготовленный с очень жесткими допусками. Чтобы обеспечить долговечную и оптимальную работу, нужно придерживаться рекомендуемых изготовителем программ сервиса и обслуживания. Регулярно (согласно требованиям к эксплуатации автомобиля) необходимо менять масло и масляный фильтр (фильтры). Качество масла и масляный фильтр должны соответствовать марке автомобиля и двигателя. При эксплуатации двигателя особое внимание должно уделяться системе выхлопа и катализатору. Повышенное сопротивление выхлопным газам приводит к преждевременному выходу турбокомпрессора из строя. Общие положения при установке или замене турбокомпрессора:

— Осмотртурбокомпрессора — осмотрите систему впуска и систему выпуска турбокомпрессора, чтобы убедиться в отсутствии посторонних предметов, включая частицы прокладок. Имейте в виду, что мелкие частицы могут вызывать серьезные повреждения ротора, если они попадут в рабочую зону при работе на больших оборотах. Убедитесь, что все пылезащитные колпачки удалены из турбины; — Масло и фильтры — при установке нового или отремонтированного турбокомпрессора на двигатель, должна быть произведена замена масла и масляного фильтра. Мы также рекомендуем проверить воздушный фильтр и заменить его, если это необходимо. Используйте только смазочные материалы, рекомендуемые для турбо двигателей; — Прокладки и уплотнения воздушной системы — используйте новые и проверенные прокладки для уплотнения воздушной системы и подсоединений выхлопа к турбокомпрессору. КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО ИСПОЛЬЗОВАНИЕ УПЛОТНЯЮЩИХ ИЛИ СОЕДИНЯЮЩИХ СОСТАВОВ (ГЕРМЕТИКОВ) ДЛЯ УПЛОТНЕНИЯ МАСЛЯНЫХ КАНАЛОВ; — Подвод и слив масла турбокомпрессора ткр — проверьте линию подачи масла и дренажные трубки на отсуствие повреждений и сужений сечения, деформаций или любых других сомнительных признаков. Если есть какие-либо сомнения, то замените детали. В некоторых случаях, трубки необходимо менять, не зависимо от их состояния.Порядок установки или замены турбины на двигателе: 1. Установитетурбокомпрессор на двигатель. НЕ ИСПОЛЬЗУЙТЕ ГЕРМЕТИКИ на входном отверстии и выхлопном фланце турбины. Все болты (гайки) креплениятурбокомпрессора должны быть затянуты моментами, указанными в технической документации на двигатель; 2. Заполните входное отверстие масляного канала чистым моторным маслом перед подсоединением трубки подачи масла к турбокомпрессору. Несколько раз вручную проверните крыльчатку, чтобы масло попало на подшипники. Повторите данную операцию, пока масло не потечет из отверстия масляного канала; 3. Перед подсоединением шланга слива масла, проверните двигатель до получения устойчивого потока масла из канала дренажа, таким образом, предотвращая масляное голодание турбокомпрессора при запуске двигателя; 4. Перед запуском двигателя, необходимо отключить подачу топлива и прокрутить двигатель стартером в течение 20…30 секунд, для того, чтобы заполнилась масляная система; 5. Дайте поработать двигателю на оборотах холостого хода по крайней мере три минуты после установки турбокомпрессора. Это предотвратит повреждение подшипников, и будет достаточным для того, чтобы удалить любые остаточные загрязнения из системы смазки и корпуса подшипника; 6. Проверьте отсуствие утечек масла, охлаждающей жидкости, выхлопных газов и воздуха; 7. Одновременно с ремонтом турбины необходимо заменить катализатор или его удалить. Забитый катализатор приведет к поломке турбокомпрессора; 8. После капитального или текущего ремонта мотора первая замена масла после 100 км, вторая замена масла после 1000 км.Предупреждение: Категорически запрещается вращать валтурбокомпрессора без масла. Запрещается на работающем двигателе перекрывать вход воздуха в компрессор, это приведет к поломке турбокомпрессора!

Следующая >

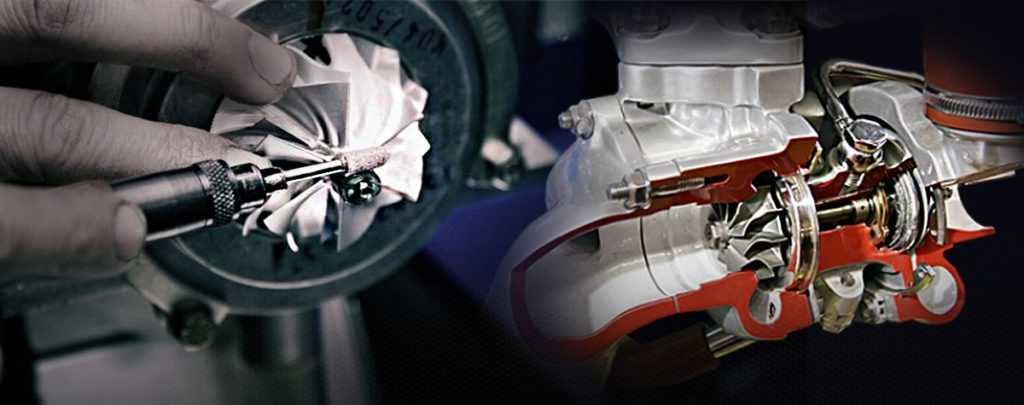

Детально разбираемся в турбокомпрессоре

Диагностика невозможна без подробного изучения детали. В этом нам поможет снятие турбинного патрубка.

Затем проводим визуальный осмотр крыльев кулера, внутреннего состояния коллектора. При отсутствии масла, очевидной чистоты — деталь исправная. Соответственно, свидетельствовать о поломке будет обратная картина. Большая выработка турбины способствует просачиванию масляных паров во впускной коллектор. Вследствие чего кожух, кулер окажутся промасленными. Ввиду того, что масло все также прорывается во впускной коллектор, можно наблюдать сильное задымление из выхлопов.

Следующими действиями будет легкое пошатывание самого кулера. Присутствие незначительного люфта, примерно в один-два миллиметра — явление допустимое. Вот, если он уж слишком гуляет, такая покупка не принесет ничего хорошего. Если внимательно посмотреть на поверхность стенок турбины и заприметив разрезы от лопастей, значит турбина в плохом состоянии.

Все эти способы диагностики позволяют процентов на девяносто правильно оценить работоспособность турбины. В принципе элемент не сложный, чтобы доставлять существенных проблем. Основным нерабочим моментом может выступать значительная выработка, а именно — плавающий подшипник. В итоге увеличение давления, также и масла будет поедать немерено.

Еще один момент, касающийся изменения геометрии турбины. С помощью дилерского сканера, если таковой имеется, нужно проверить функциональность исполнительных устройств, которые за это отвечают. Для сравнения можно использовать диаграммы изменения силы наддува в диагностируемом автомобиле и любом образце. Если это невозможно, тогда обычным газованием. Из этого будет видно, как движется тяга.

Реже случается заклинивание кулера. Рекомендуется в обязательном порядке проверять лично работоспособность перед покупкой автомобиля. Что в свою очередь избавит от ремонта в дальнейшем и порадует удачным приобретением не один год.

Как проверить турбину на дизельном двигателе?

Турбинные двигатели, функционирующие на дизельном топливе, применяются для оснащения грузовых, гоночных и легковых автомобилей. Они имеют массу достоинств в сравнении с атмосферными силовыми установками: более высокий уровень мощности в среднем на 10%, высокий крутящий момент, а, значит, и лучшая динамика, экологичность выше, а шумов при его работе меньше.

Однако, не лишены турбинные агрегаты и недостатков. Это, прежде всего, сложности в эксплуатации: сроки службы фильтров и масла меньше в 1,5-2 раза, чем для атмосферного двигателя, турбинные более чувствительны к качеству топлива и масла, а масло необходимо для них подбирать специального назначения. Кроме того, турбодвигатели потребляют больше топлива. Неудивительно, что более чувствительные, хотя и более мощные турбодвигатели довольно часто выходят из строя. Чтобы определить наличие поломок у турбинного двигателя, мы подскажем вам, как проверить турбину на дизельном двигателе.

Особенности турбины на дизельном двигателе

Современные турбированные моторы, независимо от производителя и модели, имеют похожий принцип строения. Они характеризуются компактными размерами и простотой установки.

Большинство турбин выполнено в виде улитки. Ее каналы, предназначенные для выведения воздуха, на выходе сужены. Благодаря этому усиливается давление газов внутри и увеличивается скорость вращения турбины, а мощность мотора увеличивается.

Для производства корпусов двигателей применяются разные материалы – чугун либо алюминиевый сплав.

Признаки неисправности турбины

Определить наличие неисправностей можно исходя из определенных отклонений в работе автомобиля:

• существенное ухудшение показателей динамики авто
• большие временные затраты на набор моторных оборотов
• нестандартный цвет выхлопных газов – голубоватый либо сизый
• наличие запаха перегоревшего газа
• шумы в области двигателя – вой, стук, свист, гудение
• появление нестабильных холостых оборотов.

Особенности проверки турбины в дизеле

Диагностика турбины должна осуществляться опытными мастерами на СТО, где есть высокоточное профессиональное оборудование, инструменты и прочие приспособления. Однако, попасть быстро к специалистам получается далеко не всегда. В такой ситуации можно осмелиться осуществить самостоятельную проверку.

Визуальный осмотр автомобиля зачастую бывает достаточным для того, чтобы определить наиболее распространенные типы поломок

Особое внимание стоит уделить цвету выхлопов:

• белый дым – свидетельство о нарушении проходимости воздушных каналов либо маслопровода
• выхлопы с копотью – говорят об утечке в области механизмов для подачи воздуха
• сизый дым – признак протекания масла в турбине.

Второй этап проверки проводится после прогревания мотора. При резком включении и выключении мотора нужно подержать патрубок. Если наблюдается вздутие последнего из-за накопления воздуха, то турбина в порядке. В обратном случае — нужен ремонт.

Состояние турбокомпрессора может красноречиво свидетельствовать о наличии неполадок. Масляные следы, пятна, влага на корпусе или узлах – эти «симптомы» также являются признаками проблем. При их обнаружении стоит обратиться в СТО для более детальной диагностики, а также оперативной и эффективной ликвидации неисправностей.

Как самому проверить турбину на дизельном моторе

Необходимость проверить турбину дизельного двигателя своими руками может возникнуть по ряду причин. Выполнение диагностики турбокомпрессора на СТО зачастую потребует определенных финансовых затрат, так как специалисты в большинстве случаев подключают диагностическое оборудование, снимают турбину с двигателя для проверки.

Чтобы выявить неисправности самостоятельно без снятия турбины, можно воспользоваться несколькими способами диагностики. На проблемы с турбокомпрессором могут указывать следующие прямые или косвенные признаки, которые проявляются в процессе работы силового агрегата:

• появление черного, сизого или синеватого дыма выхлопа;
• дизель шумно работает в разных режимах под нагрузкой;
• повышается температура, мотор склонен перегреваться;
• возрастает расход горючего и моторного масла;
• двигатель теряет мощность, падает тяга и динамика;

Рекомендуем также почитать статью о том, почему дизельный двигатель может дымить черным выхлопом. Из этой статьи вы узнаете о способах диагностики и возможных неисправностях при таком дымлении силового агрегата.

В самом начале стоит отдельно отметить, что подобные симптомы могут возникать не только по причине неисправностей турбины, но данный элемент также находится в списке.

Визуальный осмотр

На начальном этапе диагностики следует проверить уровень и качество дизельного моторного масла. Также необходимо исключить возможное попадание сторонних предметов в турбокомпрессор.

Далее приступаем к анализу цвета выхлопных газов. Падение мощности и черный цвет выхлопа дизеля говорит о переобогащении смеси. Это может указывать на недостаточное количество подаваемого в цилиндры воздуха по причине неисправностей во впуске. Тяга дизельного мотора может также пропадать в результате утечек на выпуске.

Для проверки мотор необходимо завести и оценить звуки в процессе работы турбокомпрессора. Турбина не должна свистеть или скрипеть, не должно быть звука прорывающегося воздуха через соединения. Нужно проверить состояние и герметичность соединений патрубков, по которым осуществляется подача воздуха. Любые неплотности или повреждения недопустимы. Также обязательно проверяется состояние воздушного фильтра, так как загрязнение и снижение его пропускной способности приведет к недостаточной подаче воздуха в цилиндры.

Если дизель дымит белым или сизым выхлопом, тогда это указывает на попадание масла в цилиндры двигателя и его сгорание в рабочей камере. Подобная неисправность может возникать как по причине неисправностей турбокомпрессора, так и других узлов ДВС. Также на проблему указывает большой расход масла (около литра на 1 тыс. пройденных км.)

В этом случае необходимо снова вернуться к проверке воздушного фильтра и ротора турбины. Загрязненный фильтр пропускает малое количество воздуха, что приводит к сильной разнице давлений между корпусом турбины и картриджем с подшипниками. Из этого картриджа масло начинает вытекать в корпус компрессора. Если неисправностей не выявлено, тогда нужно приступить к осмотру сливного маслопровода на наличие загибов, трещин и других дефектов.

Еще одной причиной роста давления может служить активное попадание газов из камеры сгорания в картер двигателя, что препятствует нормальному сливу масла из турбины. Данная неисправность может быть связана с проблемами в работе системы вентиляции картерных газов, дизель начинает сапунить. На моторе с исправной турбиной во впускном и выпускном коллекторе не должно быть признаков обильного попадания масла.

Рекомендуем также прочитать статью о том, почему сапунит дизельный двигатель. Из этой статьи вы узнаете о причинах повышения давления в картере дизельного мотора.

Снова проводим анализ состояния турбины на осевой люфт. Если с компрессором все в норме, тогда причины наличия масла в турбине заключаются именно в повышении давления в картере двигателя. Дополнительно возможно присутствие пробки в сливном маслопроводе.

В случае шумной работы дизеля нужно проверить трубопроводы, через которые воздух подается под давлением, а также ротор турбокомпрессора. Ротор турбины во время прокрутки не должен касаться стенок. Повышенного внимания заслуживает состояние крыльчатки турбины. Любые зазубрины или признаки повреждений крыльчатки требуют немедленного ремонта компрессора. При обнаружении заметных дефектов ротора турбину необходимо снимать для детальной диагностики.

Проверка турбонагнетателя на заведенном двигателе

Проверять турбину на наддув следует так:

• пригласите помощника;
• запустите двигатель;
• определите патрубок, который соединяет впускной коллектор и турбокомпрессор;
• пережмите указанный патрубок рукой;
• помощник должен погазовать несколько секунд;

Если компрессор работает, тогда патрубок должен будет ощутимо раздуваться. При отсутствии производительности турбины этого не произойдет. Дополнительно следует оценить общее состояние патрубков, а также исключить возможность трещин и других дефектов впускного и выпускного коллектора дизельного двигателя.

Для чего охлаждать турбину перед остановкой двигателя. Особенности работы турбокомпрессора, температура выхлопных газов, охлаждение моторным маслом.

От чего зависит срок службы турбонагнетателя дизельного ДВС. Особенности и рекомендации касательно эксплуатации и ремонта турбин с изменяемой геометрией.

Назначение и конструкция турбокомпрессора дизельного мотора. Принцип работы турбонагнетателя, особенности использования турбины на дизельном ДВС.

Назначение, особенности конструкции, место установки регулятора давления топлива инжекторного двигателя. Признаки неисправностей РДТ, проверка устройства.

Распространенные неисправности дизельного двигателя и диагностика агрегатов данного типа. Проверка топливной системы дизельного мотора, полезные советы.

Линейка дизельных двигателей CRDi Hyundai/KIA: сильные и слабые стороны моторов данного типа, особенности эксплуатации, ремонта и обслуживания.

VW-BUS.RU

Вообщем имеем Т5 AXD с честным пробегом 214 000 км.
На 182 000 заменил турбину о официалов, двигатель сильно подъедал масло, когда сняли турбину лопасти болтались, и были немного побиты/посечены.
после замены ситуация с расходом масла не изменилась,
при пробеге 190 000 диагностика двигателя у официалов, было решено заменить, маслянный насос, стакан маслянного фильтра, насос ГУР, клапанную крышку, и кучу разных прокладок и колечек, официалы ссылались, что расход около 2,5 литров на 1000 км, результат утечек из двигателя, после всех работ расход не уменьшился, но через 8000км застучал распредвал, были заменены распред со вкладышами и компенсаторы, насчет расхода масла официалы предложили замень двигатель(напыление). Далее машина толком не эксплуатировалась, и практически простояла два года, пока не попала в мои руки.
После разбора морды было обнаружено много масла в кулере и вообще во впускном тракте. Снял турбину, опять болтающиеся и посеченные лопасти.
Вопрос почему гавкнула турбина (пробег около 30 000)?
Кто либо заморачивался с заменой не турбины целиком, а катриджа?

Сорри за много букаф

Re: Куда уходит масло?

• Цитата
• Цитата

Сообщение NAK » 28.10.2012, 20:16:03 #2

Re: Куда уходит масло?

• Цитата
• Цитата

Re: Куда уходит масло?

• Цитата
• Цитата

Сообщение NAK » 29.10.2012, 12:32:52 #4

Re: Куда уходит масло?

• Цитата
• Цитата

Re: Куда уходит масло?

• Цитата
• Цитата

Re: Куда уходит масло?

• Цитата
• Цитата

Когда заводиш, плюет облако синего дыма, после все в норме.

Насчет потеков не этот случай, при расходе более 2 литров на 1000 км, будут следы масла под машиной, а тут все сухо.
Насчет выхлопа, только при заводе, после не заметно.

Понятно что турбину под замену, но почему новая так мало отходила? и лопасти на обоих побиты?

Re: Куда уходит масло?

• Цитата
• Цитата

Сообщение NAK » 29.10.2012, 16:59:26 #8

Re: Куда уходит масло?

• Цитата
• Цитата

Re: Куда уходит масло?

• Цитата
• Цитата

Сообщение NAK » 29.10.2012, 17:27:37 #10

Re: Куда уходит масло?

• Цитата
• Цитата

Re: Куда уходит масло?

• Цитата
• Цитата

Re: Куда уходит масло?

• Цитата
• Цитата

Да втом то и дело, что ему сейчас течь не куда, все заменено,
но мне подкинули идею: при убитой ЦПГ увеличивается обьем картерных газов, и они как следствие подпирают стек масла из турбины. т.е. даже при относительно исправной турбине, она может подтекать.
Вообщем, заказал катридж, поставлю, если расход не прекратится, буду вскрывать двигатель

Добавлено позже (01.11.2012, 20:38:06):

Вообщем сегодня скинул голову, во всех целиндрах стерто напыление в верхней части.
Будем гильзоваться, сухими гильзами.
ёпрст эти машины расчитаны на пробег 150 000 км.

Добавлено позже (24.11.2012, 19:38:56):

Вообщем забрал блок после гильзовки, гильзы гётц, упор на зильзах делали с низу.
Если кто будет гильзовать ищите конторы которые упор гильзы делает с верху, так меньше рисков.

Вчера пришли: болты, колечки, шатунные вкладыши (хотя мои были в норме), маслянный насос, насос ГУР и много всякой мелочи.
Поршня остаются родные, т.к. состояние гуд, пальцы и втулки на шатушах тоже менять не буду.
Сейчас блок отмыт и готов к сборке, завтра начну сборку , ну и по мере возможности буду выкладывать фотки .

Добавлено позже (26.11.2012, 19:21:54):

Немного фото процесса

Уже собран но без головы

Есть вопрос к тем кто разбирал эти двигателя
фото коренного сальника,

Интересует отсутствие манжеты с пружинкой,
Новый заказал еще не пришел, из этого масло не гнало, но на мой взгляд, так быть не должно.
В оригинале на сальнике есть пружинка?
