Где находится датчик давления масла камаз 740

Возвращаем к жизни датчик давления масла на автомобиле КАМАЗ: диагностика, замена, советы

Датчик давления помогает водителю контролировать уровень масла в двигателе автомобиля КАМАЗ. Качественная смазка — это залог бесперебойной работы силового агрегата, поэтому за уровнем масла необходимо тщательно следить. Водителю необходимо знать, как диагностировать работоспособность датчика, а в случае выхода из строя — как осуществить его замену.

Особенности датчика давления масла автомобиля КАМАЗ

В зависимости от комплектации и года выпуска на автомобилях КАМАЗ может быть установлен механический или электронный датчик давления масла. В любом случае он расположен рядом с силовым агрегатом — на кронштейне масляных фильтров.

ДДМ на автомобиле КАМАЗ установлен рядом с двигателем

Конструкция и принцип работы

Конструкция электронного устройства чрезвычайно проста. Он состоит из четырёх элементов:

При давлении масла на мембрану, она приводит в действие толкатель, который размыкает контакты в сети

При давлении масла на мембрану, последняя изгибается и приводит в действие толкатель, который, в свою очередь, размыкает контакты в сети. Если давление на мембрану недостаточное, толкатель останется на месте, а контакты замкнутся и подадут сигнал на панель приборов в кабине автомобиля.

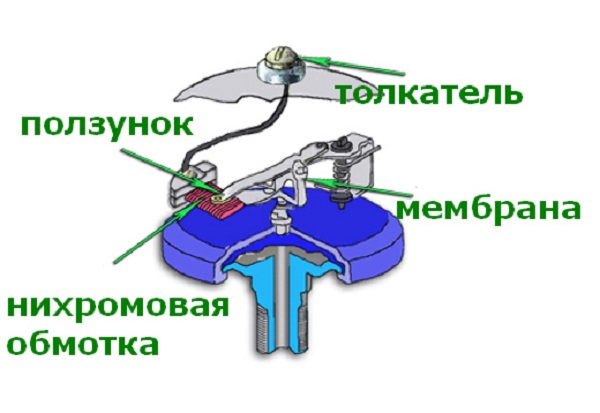

Механический вариант имеет более сложную конструкцию, основу которой составляет нихромовая обмотка и ползунок. Обмотка взаимодействует с ползунком, который определяет уровень давления и через электрическую цепь передаёт данные в кабину водителя.

Механический датчик давления масла автомобиля КАМАЗ имеет более сложную конструкцию

Какие должны быть показания

Штатные ДДМ автомобиля КАМАЗ изготовлены в соответствии с ГОСТ 3940–84. Согласно ГОСТу датчик должен иметь следующие характеристики:

напряжение однопроводной цепи — 12 В;

сила тока — 0.4 А;

сочетаемость с реле типа РС509 или ЗС503;

минимальное давление на холостых оборотах — 0.7 атм;

максимально допустимое давление на высоких оборотах — 5–5.5 атм.

Диагностика неисправностей

Если на панели приборов загорелось лампочка в виде маслёнки — нужно проверить датчик на работоспособность. Если это произошло во время движения, следует немедленно остановиться и выполнить следующие действия.

Заглушите двигатель и поднимите капот.

Осмотрите двигатель со всех сторон на предмет выявления свежих масляных пятен и повреждений на картере.

Если пробит картер, повреждение залейте герметиком. Если нет герметика, используйте подручные материалы — кусок резины, тряпку или даже изоленту. Этого будет достаточно, чтобы доехать до гаража или СТО.

Масляным щупом проверьте уровень масла в двигателе. Если уровень ниже минимально допустимого — долейте масла.

Определите уровень масла в двигателе масляным щупом

Запустите двигатель. Если лампочка индикатора давления масла погасла, причиной её загорания было снижение уровня смазки. Если лампочка продолжает гореть, продолжайте диагностику.

На место датчика давления подсоедините обычный механический манометр. Если на холостом ходу он покажет значение выше 0.7 кг/см, которое с увеличением оборотов будет плавно расти, неисправен именно датчик.

На место датчика вставьте обычный механический манометр

Дальнейшая диагностика в дорожных условиях невозможна. Отбуксируйте ваш КАМАЗ на ближайшую станцию технического обслуживания.

Замена датчика

Благодаря удобному расположению, замена датчика давления масла на автомобиле КАМАЗ довольно проста. Порядок действий при этом следующий.

При выключенном зажигании откройте капот.

Отсоедините от неисправного датчика шланг и снимите его с кронштейна.

Обработайте гнездо силиконовым герметиком и установите в него новый прибор.

Прикрутите шланг, предварительно обработав место присоединения герметиком.

Соедините манометр со шлангом. Если вы установили электронный датчик, указатель можно подключить к новому устройству через старый разъём.

Видео: установка нового ДДМ

Постоянный контроль уровня масла в двигателе чрезвычайно важен для успешной эксплуатации автомобиля. Это позволит избежать серьёзных неприятностей, сопряжённых с простоем машины и капитальным ремонтом двигателя. Диагностика неисправности и замена датчика давления масла в автомобилях КАМАЗ довольно проста. Сделать ряд несложных операций сможет даже неопытный водитель.

Датчик давления масла автомобиля КАМАЗ

Любой силовой агрегат, включая двигатель внутреннего сгорания, дольше прослужит, если соблюдать оптимальные условия его эксплуатации. Чтобы он нормально работал, как на легковом, так и грузовом транспорте, необходимо поддерживать нормальный уровень масла и своевременно его заменять. Датчик давления масла КАМАЗ — измеритель, при помощи которого осуществляется контроль уровня масла в моторе. В работающих силовых агрегатах немало деталей, трущихся друг о друга и, чтобы предотвратить их износ и отвести образующееся тепло, используется смазка.

Бывает, на панели приборов загорается красная лампочка в виде лейки-масленки. Обычно это указывает на то, что закончилось масло. Но после проверки оказывается, что это не масло кончилось, а проблема с самим датчиком. Почему он может сбоить, где его найти и как заменить — об этом и пойдет речь в статье.

Зачем нужен ДДМ

В двигателях внутреннего сгорания обязательным узлом является масляная система. Чтобы заливаемая жидкость «работала», необходимо поддерживать ее уровень, давление и качество. Для отслеживания уровня пользуются контрольным щупом, за качество отвечает фильтрующий элемент, а за давление — датчик.

Устройство и принцип работы датчика

Датчик давления масла КАМАЗ имеет простую конструкцию. Он состоит из:

• защитного корпуса, предотвращающего проникновение влаги;
• внешней или внутренней мембраны;
• толкательного механизма;
• цепочки контактов.

Приборы, считывающие показания давления масла, бывают электронные и механические. Электронный измеритель обычно выполнен в сером или другом темном цвете, поэтому сразу отыскать его сложнее. Работает датчик так: сильное давление смазки оказывает воздействие на мембрану, та приводится в движение и давит на толкатель, соединяющий контакты электросети. Если уровень давления на мембрану недостаточен, то толкатель остается на месте. Контакты при этом замыкаются. Измерители этого типа стоят на КАМАЗ 740.31-240 (Евро-2).

Встречается и механический датчик давления масла КАМАЗ, но куда реже. Современные грузовые автомобили все чаще оборудуют электронными измерителями. Устроены механические датчики сложнее. Они состоят из прочной медной или нихромовой обмотки и ползунка. Обмотка взаимодействует с ползунком, а тот выдает показатель давления на панель управления. Сигнал по электрической цепи идет в кабину. Такой ДДМ стоит на двигателях КАМАЗ 740.63-400 (стандарт Евро-3, Евро-4).

«Родные» ДДМ для КАМАЗ изготавливаются по ГОСТ 3940-84. Технические характеристики измерителя:

• напряжение — 12 В;
• сила тока — 0.4 А;
• сочетаемость с реле PC509 или ЗС503;
• минимальный уровень давления (холостые обороты) — 0.7 атм;
• максимальный уровень давления (высокие обороты) — 5–5.5 атм.

На грузовых автомобилях КАМАЗ 5320 обычно стоит ДДМ ММ370. Такой элемент встречается и на других грузовиках отечественного производства: КрАЗ, МАЗ. Это довольно точный измеритель, работающий на механическом усилии, передающимся первичными преобразователями. Усилие действует на сенсор системы индикации. В механических датчиках чувствительным элементом выступает мембрана, которая и принимает на себя воздействие. И уже от этого воздействия меняются показатели манометра на приборной панели, которую видит водитель.

В электрических системах сигнал также передается от сенсора. Но у них отличается способ преобразования и передачи энергии, а вместе с этим и точность показаний. На данный момент в Москве можно отыскать множество индикационным систем, как отечественных, так и импортных.

Где расположен измеритель и как проверить его работоспособность

Независимо от вида измерительного устройства, место его крепления стандартно. Датчик давления масла КАМАЗ установлен на самом двигателе, на кронштейне, рядом с масляным фильтрующим элементом.

Если во время движения на панели управления автомобиля загорелась сигнальная лампочка, свидетельствующая о низком давлении масла, следует остановить двигатель и проверить, все ли в порядке с датчиком. Алгоритм проверки:

• Визуально оценивают состояние двигателя, а именно — цел ли картер, есть масляные подтеки или нет.
• Если поддон деформирован, то образуется течь, которую заделывают герметичным составом или схожим средством.
• При помощи специального щупа проверяют уровень смазки. Обычно сигнальная лампочка загорается, когда масла недостаточно. Его доливают, включают мотор и смотрят на лампу. Если она потухла, значит проблема была в нехватке масла.
• Иногда лампочка продолжает гореть. Тогда снимают датчик давления масла КАМАЗ, а на его место подсоединяют механический манометр. Двигатель заводят, чтобы он работал на минимальном или холостом ходу. Если прибор показывает больше 0.5 кг на 1 см, при этом число увеличивается вместе с ростом оборотов, значит проблема в датчике и его следует заменить. Зная, где находится измеритель, сложностей с заменой возникнуть не должно.

Замена ДДМ

Поставить новый датчик аварийного давления масла сможет даже неопытный механик, зная, где находится этот измеритель. Последовательность:

• Выключают систему зажигания, открывают капот.
• От датчика отсоединяют шланг, а сам измеритель снимают с кронштейна. Для этого понадобится молоток и отвертка.
• Образовавшееся гнездо обрабатывают силиконовыми герметиком и ставят на место старого новый датчик.

После этого шланг обратно подсоединяется к измерителю. Рекомендуется его тоже обработать автомобильным герметиком. Далее подсоединяют манометр со шлангом. Если КАМАЗ оборудован электронной системой, то указатель ДДМ ставится поверх прошлого модуля.

Чтобы силовой агрегат КАМАЗа работал исправно, необходимо каждый день следить за уровнем масла, давлением жидкости и качеством топлива. Это простые процедуры, которые не требуют квалификации, поэтому с ними способен справиться каждый водитель. Если пренебречь этими проверками, то это может стать причиной поломки двигателя. А любые неисправности легче предупредить, чем исправлять.

Заключение

Аварийный датчик, установленный на большинстве автомобилей, срабатывает в момент критического падения давления (до минимальной отметки). Механические «сигнализаторы» в этом плане проще, так как легче отслеживать давление во время работы двигателя. Чтобы мотор работал исправно, необходимо постоянно следить за уровнем масла в ДВС и давлением. Даже если смазочной жидкости будет в избытке, а давление низким — это может стать причиной быстрого износа силового агрегата. Чтобы предупредить это, следует пользоваться рекомендуемыми моторными маслами, поддерживать систему в чистоте и проверять работоспособность датчиков, насоса.

Где находится датчик давления масла двигателя камаз 740

Начнем с годов выпуска, ведь это поможет нам более точно ответить на стоящий вопрос. Тут очень многое будет зависеть от комплектации и времени выпуска самого автомобиля. В таких машинах может стоять или быть потом вмонтирован простой механический либо системный электронный датчик для измерения показателя давления смазки. Как бы то ни было, датчик стоит около самого мотор а(вернее рядом с силовым агрегатом). Чаще всего датчик вмонтирован около трубы — на внутреннем кронштейне смазочного фильтра.

Датчик для считывания показателя давления смазки в автомобилях КАМАЗ стоит недалеко от мотора и может быть виден невооруженным взглядом.

А КАКОЕ ДАВЛЕНИЕ ДОЛЖНО БЫТЬ В СИСТЕМЕ?

Датчик служит лишь для определения падения давления, но точный показатель этого параметра он не указывает. Поэтому для замера используется обычный стрелочный манометр на 10 Бар. Для измерений можно использовать любой прибор, приспособив его к двигателю или использовать специально предназначенный для этого манометр.

Для использования обычного манометра, придется его немного усовершенствовать, чтобы была возможность подсоединиться к мотору. Для этого потребуется сам манометр, отрезок толстостенной резиновой трубки, хомуты и штуцер с резьбой под отверстие для установки датчика давления. Все это соединяем в одну конструкцию, а места стыка трубки с манометром и штуцером надежно зажимаем хомутами.

Принцип работы

Сжатый воздух от компрессора через вывод 1 регулятора, фильтр 3, канал Д и обратный клапан 10 поступает к выводу 111 и далее в воздушные баллоны пневматического привода. Одновременно по каналу Г сжатый воздух проходит полость В под уравновешивающий поршень 9, на который воздействует пружина б. Выпускной клапан 4, соединяющий полость Е над разгрузочным поршнем 12 с окружающей средой через вывод П, открыт. Впускной клапан 11, через который сжатый воздух подводится из кольцевого канала в полость Е , под действием своей пружины закрыт так же, как и разгрузочный клапан 2.

Такое состояние регулятора соответствует наполнению воздушных баллонов сжатым воздухом от компрессора. При достижении определенного давления в полости В поршень 9, преодолевая усилие пружины 6 , поднимается вверх. Клапан 4 под действием толкателя закрывается, впускной клапан 11 открывается, и сжатый воздух из кольцевого канала поступает в полость Е .

Под действием сжатого Воздуха разгрузочный поршень 12 перемещается, вниз, разгрузочный клапан 2 открывается, и сжатый воздух из компрессора через вывод 4 выходит в окружающую среду вместе со скопившимся в полости Ж конденсатом. При этом давление в кольцевом канале падает и обратный клапан 10 закрывается. В результате этого компрессор работает в разгрузочном режиме без противодавления.

При падении давления в выводе 3 и полости В до определенного значения поршень 9 под действием пружины б перемещается вниз, Впускной клапан 11 закрывается, а выпускной клапан 4 открывается, сообщая полость В с окружающей средой через вывод 11. Разгрузочный поршень 12 под действием пружины поднимается вверх, клапан 2 под действием своей пружины закрывается, и компрессор снова нагнетает сжатый воздух в баллоны.

Разгрузочный клапан 2, кроме того, работает как предохранительный клапан. Если регулятор не срабатывает при давлении 0,8 МПа (8,0 КГС/СМЗ>, то при давлении 1,0 1,35 МПа (10 13,5 кгс/см?) клапан откроется, преодолев сопротивление своей пружины и пружины поршня 12. Давление открытия клапана 2 регулируют изменением числа шайб под пружиной.

Регулятор давления имеет клапан отбора воздуха, например, для накачивания шин, закрытый колпачком 15. При навинчивании штуцера шланга для накачивания шин клапан утапливается, открывая доступ сжатому воздуху в шланг и перекрывая проход сжатого воздуха к выводу 11. Перед накачиванием шин давление в воз душных баллонах следует понизить до давления, соответствующего включению регулятора, так как во время разгрузочного режима работы компрессора отбор воздуха невозможен.

Основные неисправности регулятора это изнашивание резиновых уплотнителей, манжет, колец.

Регулятор давления тормозов Камаз

Работоспособность любого силового агрегата, в том числе и двигателя внутреннего сгорания во многом зависит от соблюдения оптимальных условий его эксплуатации. Безаварийная, долгосрочная работа двигателя как легкового, так и грузового автомобиля возможна исключительно при условии поддержания нормального уровня масла и его своевременной замене.

Именно по этой причине следить за давлением жидкостей в двигателе, обязан каждый автомобилист желающий продлить жизнь и работоспособность своего транспортного средства.Осуществлять контроль над уровнем давления масла в двигателе можно по средствам специальных стрелочных указателей на панели приборов, отображающих информацию с датчика встроенного в сам двигатель или его блок.

В случаях нарушения работоспособности или проявления перебоев в работе датчика, его следует незамедлительно заменить. Несвоевременный ремонт или замена датчика давления может повлечь за собой массу проблем и поломок, в том числе и привести к полной остановке двигателя.

Для того чтобы узнать где находится датчик давления на камазе отвечающий за уровень давления масла в двигателе не обязательно проводить массу времени за штудированием интернета или чтением технической литературы.

Практически на всех автомобилях Камаз он устанавливается в тело кронштейна для масляных фильтров. Найти где находится датчик давления масла камаз очень легко, достаточно лишь осмотреть блок двигателя и отыскать на нем масляный фильтр. Датчик давления будет установлен непосредственно на том же кронштейне что и фильтр.

Своевременный контроль уровня масла в силовом агрегате, позволяет вовремя обнаружить или полностью избежать серьёзных поломок связанных с двигателем. Замена датчика давления не требует наличия особых технических знаний, а простота его конструкции позволяет производить установку с помощью простых инструментов, без привлечения какой-либо специализированной техники. Следует отметить, что грузовики Камаз требуют к себе более внимательного отношения, нежели их зарубежные аналоги.

Они обладают простой и надежной конструкцией, однако при этом лишены массы автоматических систем контроля предотвращающих те или иные неисправности

По этой причине следить за давлением масла в двигателе или воздуха в баллонах стоит с особым вниманием и не допускать ситуаций, при которых показатели данных систем будут выходить за пределы нормы

Узнать где находятся датчики давления воздуха камаз также важно для водителя, как и понимать суть их назначения. Именно они сигнализируют о готовности системы к движению и сообщают о состоянии давления воздуха в тормозных механизмах транспортного средства

От их работоспособности зависит не только техническое состояние автомобиля, но и безопасность самого водителя.

Инструкция по замене указателя

Процедура замены ДДМ на КАМАЗе несложная, поэтому выполнить ее может даже водитель, не имеющий большого опыта ремонтных работ.

Меняя ДДМ следует выполнить следующую последовательность действий:

1. В первую очередь нужно найти и выкрутить старый прибор, расположенный возле силового агрегата.
2. На посадочное место снятого устройства следует вкрутить новый прибор. При этом нужно использовать герметик.
3. Далее прикручивается шланг. Соединение также нужно обработать герметиком. Шланг прокладывается по штатной проводке.
4. Затем манометр соединяется со шлангом. Если ранее стоял электронный прибор, то нужно выбрать место для установки указателя.

Принцип работы измерительного устройства

Отличие электрического и механического датчиков заключается в принципе работы. Конструктивно, электронный датчик давления масла, устанавливаемый на КамАЗ Евро 2 и другие автомобили проще, чем механический аналог. Смысл использования, вовремя проинформировать пользователя об опасности, связанной с падением напора. Состав электронного прибора: кожух, перепонка, шток, контакты. Так же есть лампа, выведенная на приборную панель.

Если напор жидкости соответствует заданному уровню, пластина внутри датчика сжимается. Деформация пластины, заставляет двигаться стержень, размыкающий контакты. Разомкнутая цепь автомобиля не даёт загореться индикатору на приборной панели.

Низкого напора жидкости не хватает, что бы мембрана сдвинула стержень, толкатель не двигается. Цепь в данном случае постоянно замкнута, горит индикатор, предупреждающий водителя о неполадках в силовой установке. Дальнейшая эксплуатация мотора чревата серьёзными поломками, поэтому водитель должен в кратчайшие сроки выявить неполадки. Такие изделия устанавливают на моторы КамАЗ 740.31-240, соответствующие стандарту Евро-2 и др.

Схема электронного измерительного прибора напора смазки:

Механический прибор конструктивно отличается. Так, кроме корпуса, толкателя и мембраны в устройстве устанавливают обмотку, выполненную из нихрома, ползунок и другие, менее важные детали. Принцип работы заключается в перемещении штоком толкателя ползунка по панели из нихрома. На шкалу с цифрами подаётся информация о том, где сейчас расположен ползунок. Мембрана двигает толкатель посредством изменения напора, шток жестко соединён с сопротивлением. Информация отражается на указателе приборной панели стрелочного типа.

Схема измерительного прибора напора смазки (механика):

Датчики такого типа предоставляют больше информации, по сравнению с электронными устройствами, поэтому их популярность растёт. Этими механизмами укомплектованы двигатели КамАЗ 740.63-400, соответствующие стандарту Евро-3, Евро–4.

Как заменить датчик давления масла КАМАЗ своими руками

Пошаговая инструкция замены датчика:

1. Отсоединить электрические провода.

Контактные провода Контактные провода отсоединяются от датчика

2. Ключом на 19 мм выкрутить старый датчик.

Датчик и указатель давления масла, снятые с автомобиля КАМАЗ

3. Установить новый датчик ММ370, не забывая надеть на резьбу уплотнительное кольцо из алюминия.

4. Затянуть ключом на 19 мм, соблюдая момент затяжки 35 кг/см².

5. Подключить провода питания, соблюдая полярность.

6. Сверху на провода надеть резиновую муфту для защиты от короткого замыкания.

Рис. 5. Масляный датчик после замены

7. Датчик заменён, можно запустить мотор и проверить функции приборов.

Масляная система — одна из основных в моторе.

Она бережно смазывает все трущиеся комплектующие, отводит излишнее тепло, защищает механизмы от попадания абразивных частиц, металлических осколков.

Замена маслодатчика грузовика КАМАЗ не представляет особого труда для большинства водителей.

Необходимо постоянно следить за его работой, принимая своевременные меры по защите масляных магистралей от неисправностей.

Описание контрольно-измерительного прибора

В современных транспортных средствах используется большое количество различных измерителей для контроля и управления разными узлами. Одним из таких устройств является ДДМ.

Предназначение

Работа мотора невозможна без масляной системы. Смазка снижает износ трущихся деталей и защищает их от перегрева. Для обеспечения выполнения смазкой ее функций, необходимо следить за ее качеством и уровнем. Немаловажным параметром является еще один показатель – давление масла, которое отслеживается ДДМ (автор видео — 1000 размеров).

В процессе работы двигателя обеспечивается поступление смазочных веществ ко всем узлам и механизмам. Контролировать уровень смазки можно с помощью щупа. Контроль давления осуществляется с помощью ДДМ.

Существует два их вида: электронный и механический. Электронный указатель показывает лишь наличие или отсутствие давления, сигнализатор на панели приборов загорается лишь при критических показателях. Механический прибор показывает точные значения на цифровой шкале.

Именно для получения точных данных водители устанавливают механический датчик. Для КАМАЗа часто используют манометры, взятые с других грузовых машин.

Это имеет свои преимущества:

• стоимость таких приборов невысокая;
• купить их можно в любом автомагазине;
• старые механические приборы передают более точную информацию, чем их электронные аналоги.

На КАМАЗах часто устанавливают ММ370. Эти приборы также успешно используют и на других отечественных грузовиках МАЗ и КРАЗ.

Фотогалерея «ДДМ на КАМАЗе»

Некоторые водители устанавливают на транспортных средствах одновременно ДДМ обоих типов. Это дает возможность при необходимости контролировать точные показания давления масла, и быстро реагировать при падении его до нуля.

Местонахождение и принцип работы

Электронный и механический ДДМ отличаются принципом действия. Обычно они расположены около двигателя.

Более прост по конструкции электронный прибор. Его задача – предупредить водителя об отсутствии давления. Он состоит из корпуса, мембраны, толкателя и контактов. В электрической цепи он связан с контрольной лампочкой.

При поступлении масла давление давит на мембрану, а она взаимодействует с толкателем, который размыкает контакты. Если давление отсутствует контакты замыкаются и загорается сигнальная лампочка на приборной доске.

Схема строения электронного устройства

В конструкцию механического прибора, кроме корпуса, мембраны и толкателя, входит нихромовая обмотка, ползунок и несколько мелких деталей. На шкалу указателя поступает информация, где находится ползунок на нихромовой панели. При изменении давления мембрана воздействует на толкатель, который связан с механизмом изменения сопротивления. Эти показания передаются на стрелочный указатель, находящийся на приборной панели.

Схема строения механического прибора

В последнее время водители отдают предпочтение импортным ДДМ. Они привлекают своим дизайном и качеством. Стоимость ненамного превышает отечественные аналоги. Примером может служить ДДМ KetGauge LED60.

Проверка и ремонт

Если Вам нужно проверить устройство, то возьмите небольшой отрезок резинового шланга. К нему, с одной стороны, приделывается специальный переходник, который соответствует диаметру выхода насоса, а с другой – датчик аварийного давления машинного масла. Начинаем при помощи насоса создавать искусственное давление. Обязательно фиксируйте данные отношения давление/сопротивление. Если показания датчика и его характеристики совпадают, то прибор исправен.

Есть еще один способ, как проверить датчик. Нужно поместить его в пенный раствор, с большим количеством мыла. Немного подержав там датчик. Выньте его и подключите к насосу. Нагнетайте при помощи насосной установки давление в приборе. Если из сфальцованных стыков пойдут пузыри – устройство непригодно и пропускает масло.

Но если Вы убедились в неисправности, необходимо заменить извещатель. Датчик аварийного давления масла у восьми клапанного двигателя находится с правой стороны от мотора, а у шестнадцати клапанного – с левой. Место его расположения может меняться в зависимости от модели и марки автомобиля. Чтобы его снять, воспользуйтесь нашей инструкцией:

1. Отключите от датчика провод, идущий на приборную панель;
2. Под датчиком расположена резьба, поэтому аккуратно выкрутите его гаечным ключом. Если она сорвана, то постарайтесь снять его при помощи пассатижей;
3. После нужно просто вынуть датчик из отверстия.

Сразу же осмотрите уплотнительное кольцо из алюминия. Именно оно может служить причиной протекания масла. В зависимости от результатов диагностики, Вам нужно будет купить или новый датчик, или заменить уплотнитель. Процесс установки нового прибора является противоположным снятию. Обязательно проверьте прочность соединения контрольной лампы и датчика аварийного сигнала масла. При этом способ снятия и подключения во многом зависит от того, какая марка у сигнализатора и модель у автомобиля.

Иногда проблема может крыться в способе установке датчика. Так, например, Лендкрузер Дизель известен тем, что там прибор может «проваливаться» в поддон, из-за чего давать неверные показания. Иногда окислилась схема или просто оборвался провод компьютерного управления извещателем. Также если датчик криво стоит, то он может неправильно измерять уровень давления из-за деформации мембраны.

Цена датчика варьируется от нескольких сотен на бывший в употреблении до нескольких тысяч рублей (например, на эксклюзивные устройства). Желательно консультироваться с продавцом перед покупкой устройства, т. к

очень важно, чтобы оно подошло именно Вашему авто

Конструкция автомобильного датчика в машинах типа Камаз и суть его работы

Конструкция датчика по своей сути довольно проста. Такой датчик состоит из нескольких элементов:

• защитный корпус прибора для его сохранения от влаги;
• также обычно стоит внешняя или внутренняя мембрана;
• толкательный механизм;
• цепочка из контактов.

Электронный механизм для считывания показателя давления смазки в автомобиля марки КАМАЗ имеет серый или темный цвет, так что его достаточно трудно увидеть сходу.

Далее сказывается давление смазки на эту мембрану и мембрана меняет свою форму в процессе работы. Потом мембрана приводит в работу толкатель, а он, к слову, соединяет контакты в электрической цепи.

Тут все зависит от уровня давления и если этот уровень на внутреннюю мембрану недостаточен, в таком случае толкатель сохраняет свое положение и останется в одной точке, а контакты замыкаются и потом уходит несколько сигналов на панель управления в машине.

Также имеются механические типы датчиков проверки количества смазки в Камазе. Однако встретить их сегодня все труднее по причине постепенного перехода компании на использование электронных датчиков. Такие датчики имеют куда более сложную систему, суть которой составляет прочная обмотка из меди или из нихрома. Также механические датчики имеют свой ползунок.

Обмотка такого датчика может взаимодействовать и оказывать влияние на ползунок, а он меняет значение показателя масла на приборной панели. Далее сигнал идет на электрическую цепь, далее в кабину к водителю машины.

Какие должны быть стандартные значения датчика масла

Штатные моторные ДДМ для проверки масла на автомобилях марки КАМАЗ делаются в соответствии с существующими стандартами. Согласно этим стандартам датчик давления должен иметь в своей основе такие рабочие характеристики:

• напряжение в электрической цепи должно составлять примерно 12 В;
• уровень силы тока должен быть на отметке 0. 4 А;
• сочетаемость со внутренними реле РС59 либо в более редких случаях ЗС03;
• при этом наименьшее давление на тех же холостых оборотах мотора должно быть на отметке около 0. 7 атм и не превышать ее;
• наибольшее давление на максимальных рабочих оборотах мотора должно составлять 5 атм.

Масляная система двигателя камаз

Смазочная система двигателя КАМАЗ-740 1. Изучите по плакату и на двигателе компоновку и работу смазочной системы. По плакату изучите схему смазывания двигателя.

2. Система смазки (рис. 2.25) двигателя смешанная, с мокрым картером. Масло под давлением подается к коренным и шатунным подшипникам коленчатого вала, к подшипникам распределительного вала, втулкам коромысел, топливному насосу высокого давления, компрессору. Предусмотрена пульсирующая подача масла к сферическим опорам штанг и толкателей.

Из поддона 14 масло через маслоприемник засасывается в секции 9 и 10 масляного насоса. Через канал в правой стенке блока цилиндров масло из секции 9 поступает в корпус полнопоточного фильтра 7, где оно очищается, проходя через два фильтрующих элемента. Из фильтра масло поступает в главную масляную магистраль 6, расположенную в правой стенке картера блока цилиндров. Из главной масляной магистрали масло по каналам в перегородках блока цилиндров поступает к коренным подшипникам коленчатого вала, подшипникам распределительного вала, втулкам коромысел и по каналу в штангах клапанов к толкателям. К шатунным подшипникам коленчатого вала масло подается по каналам в коленчатом валу от ближайшей коренной шейки. Масло, снимаемое со стенок цилиндра маслосъемным кольцом, через отверстия в канавке кольца отводится внутрь поршня и смазывает опоры поршневого пальца в бобышках поршня и в верхней головке шатуна.

Из канала в задней стенке блока цилиндров масло поступает по трубке для смазки подшипников компрессора 19. Из канала в передней стенке блока цилиндров производится отбор масла для

смазки подшипников топливного насоса 18 высокого давления. Из главной масляной магистрали масло под давлением подается к термосиловому датчику 16, который расположен в переднем тор-це блока цилиндров и управляет работой гидромуфты 15 привода вентилятора в зависимости от температуры охлаждающей жидкости в системе охлаждения двигателя. Остальные детали и узлы двигателя смазываются разбрызгиванием и масляным туманом.

Масло из радиаторной секции 10 поступает к фильтру 1 центробежной очистки, затем в радиатор 12, а из него сливается в поддон 14. При закрытии крана 2 масло из центрифуги сливается в поддон двигателя через сливной клапан 4.

Предохранительный клапан 12, встроенный в корпус радиаторной секции, отрегулирован на давление 8.8,5 кгс/см и перепускает масло из нагнетающей во всасывающую полость.

Предохранительный клапан 9, встроенный одновременно в корпус 6 радиаторной и корпус 2 нагнетающей секций, отрегулирован на давление 8.8,5 кгс/см и также перепускает масло из нагнетающей во всасывающую полость.

Масляный насос крепится к передней перегородке нижней плоскости блока цилиндров и приводится во вращение от шестерни коленчатого вала.

Поддон картера прикреплен к блоку цилиндров болтами с пружинными шайбами. Между поддоном и блоком установлена резинопробковая прокладка толщиной 2,5 мм, обеспечивающая герметичность соединения. Масло заливается через горловину, установленную в задней части блока с правой стороны. Количество масла в поддоне замеряется указателем уровня масла, на стержне которого нанесены метки «В» и «Н».

Полнопоточный фильтр (рис. 2.27) очистки масла прикреплен тремя болтами к правой стенке блока цилиндров.

При увеличении сопротивления фильтра (при низкой температуре масла или засорении фильтрующих элементов) масло поступает в главную магистраль, минуя фильтрующие элементы, через перепускной клапан. Клапан открывается, когда разность давлений до и после фильтрующих элементов достигает 2,5.3 кгс/см2.

Нагнетаемое радиаторной секцией масло по каналу в корпусе 6 подается к соплу в оси 9 ротора. Ротор 8 приводится во вращение турбиной, на лопатки которой воздействует масло, поступающее под давлением из сопла. Турбина расположена в расточке нижней части ротора.

Ротор вращается на упорном подшипнике, который устанавливается между упорной шайбой и распорной втулкой ротора, и закрепляется гайками. При выбросе масла из сопла оси 9 на лопатки турбины ротор приподнимается вверх и прижимает подшипник к упорной шайбе.

Колпак 5 ротора фиксируется штифтом в верхней части ротора и закрепляется гайкой 4. В выточке диска ротора установлено резиновое кольцо, уплотняющее колпак ротора.

Колпак 3 фильтра уплотняется в корпусе прокладкой и закрепляется на оси 9 гайкой 1. При снятии колпака 3 пластина 7 отжимается прижимами, при этом пальцы входят в отверстия диска ротора. Тем самым происходит стопорение ротора, что облегчает демонтаж колпака ротора для его очистки.

Датчик давления масла КАМАЗ — Где расположен и как поменять

Мало кто из владельцев интересовался, где на КамАЗе датчик давления масла, в то же время, это простое устройство говорит о многом. Стабильность и долгосрочность работы силовой установки напрямую связана со смазкой узлов и деталей. Давление смазывающей жидкости в каналах двигателя, даёт полное представление о проходящих внутри агрегата процессах.

Датчик, устанавливаемый рядом с остовом мотора, предоставляет информацию об уровне давления масла на автомобиле КамАЗ. Полученная информация передаётся на панель приборов водителю, анализируется и, при нарушении нормы, помогает принять адекватное решение по комплексу дальнейших мер. Чтобы не допустить выхода из строя силовой установки, каждый водитель КамАЗ обязан владеть знаниями по проверке работоспособности датчика или замене прибора контроля.

Роль смазки в двигателе

Прежде, чем рассматривать устройство и виды датчиков, разберёмся, так ли важна смазка в двигателе. Рассчитывая силовую установку, конструкторы делают поверхности узлов и механизмов как можно прочнее. Это помогает увеличить срок работы агрегата и качество выполняемых функций. Поскольку изделия контактируют друг с другом, возникающая между ними сила трения приводит к износу механизмов. Смазка деталей, единственный способ борьбы с трением.

Циркуляция масла по каналам под давлением, условие выполнения возложенных функций. Способ, проконтролировать правильность показателей, это датчик давления масла, аналогичный прибору, установленному на КамАЗ 740.

Поддерживая работоспособность и функциональность мотора, смазка выполняет:

• Покрытие поверхностей деталей ровным слоем масла;
• Отвод некоторого количества тепла;
• Удаление частиц грязи и абразива;
• Противодействие окислению;
• Усиление связи и соединения деталей;
• Выполнение роли рабочего тела.

Учитывается, что величина давления контролируется на прогретой до температуры 70°С установке. Нормальные обороты двигателя КамАЗ, 2600 мин-1. Значение стандартного давления 0,45-0,5 МПа.

Датчик давления масла КамАЗ

На автомобиле много контрольно измерительных приборов, датчик давления масла КамАЗ Камминз относится к такому устройству. Принцип работы зависит от давности выпуска машины. Новые модели укомплектовываются электрическими устройствами, старые оснащены механическими измерителями.

Назначение датчика

Масляная система, обязательный атрибут двигателя внутреннего сгорания. Чтобы жидкость выполняла возложенные функции, поддерживается требуемый уровень вещества, рабочее давление и качество. Уровень отслеживается контрольным щупом, необходимое качество поддерживается при помощи фильтрующего элемента, а вот за давление смазки отвечает датчик. Похожий прибор, датчик давления топлива КамАЗ Евро 4 контролирует напор солярки. Разница в химическом составе жидкостей и расположении устройств. Топливный измеритель установлен на рампе, масляный ставят на двигателе.

Датчики давления двух видов:

• Механический датчик;
• Электрический датчик.

Электрический датчик давления масла (Cummins):

Электрический датчик отслеживает критические отклонения давления от нормы. При опасности, электрический датчик сигнализирует о неполадках, зажигая лампочку доски приборов. Механическое устройство отображает в цифровом виде уровень давления.

Поскольку показатели механики точней, владельцы предпочитают устанавливать их на двигатель вместо штатного электрического прибора. Так, электронный датчик на двигателе КамАЗ 740.30-260 часто меняют на механическое устройство. Преимущество проводимой замены в том, что стоимость детали не высока, купить прибор можно везде, снятые показатели несут больше информации. Так же можете прочитать про Управление КамАЗом.

Где находится датчик давления на КамАЗе

Конструкция измерительного прибора проста:

• Кожух, выполненный из стали;
• Упругая перепонка;
• Шток;
• Контакты.

Датчик напора смазки КамАЗ:

Не зависимо от того, какой тип измерителя используется КамАЗе, крепление у изделий стандартное. Как правило, датчик давления масла устанавливается на КамАЗе на остове силового агрегата, на кронштейне, где находится масляный фильтрующий элемент.

Штатный электрический датчик

На двигателях, КамАЗ 740.31.240, транспорте КамАЗ-43118, 43114 и др., как штатный измерительный прибор давления смазки используют изделие ММ370. Этот контрольный механизм производится в городе Владимир. Визуально, устройство представляет собой цилиндр с резьбовым соединением в нижней части. Резьба соединяет деталь с рабочей зоной системы смазки. Верхняя часть используется для подключения проводов.

Измеритель напора смазки автомобиля КамАЗ ММ-370:

Технические характеристики электрического устройства ММ-370

Показатель	Значение
Длина, мм.	70
Цилиндр, сечение, мм.	40
Резьбовое соединение	М14 на 1,5
Шестигранник, мм	19
Промежуток давлений, кгс/см 2	0-10
Сопротивление, Ом	159-173

Принцип работы измерительного устройства

Отличие электрического и механического датчиков заключается в принципе работы. Конструктивно, электронный датчик давления масла, устанавливаемый на КамАЗ Евро 2 и другие автомобили проще, чем механический аналог. Смысл использования, вовремя проинформировать пользователя об опасности, связанной с падением напора. Состав электронного прибора: кожух, перепонка, шток, контакты. Так же есть лампа, выведенная на приборную панель.

Если напор жидкости соответствует заданному уровню, пластина внутри датчика сжимается. Деформация пластины, заставляет двигаться стержень, размыкающий контакты. Разомкнутая цепь автомобиля не даёт загореться индикатору на приборной панели.

Низкого напора жидкости не хватает, что бы мембрана сдвинула стержень, толкатель не двигается. Цепь в данном случае постоянно замкнута, горит индикатор, предупреждающий водителя о неполадках в силовой установке. Дальнейшая эксплуатация мотора чревата серьёзными поломками, поэтому водитель должен в кратчайшие сроки выявить неполадки. Такие изделия устанавливают на моторы КамАЗ 740.31-240, соответствующие стандарту Евро-2 и др.

Схема электронного измерительного прибора напора смазки:

Механический прибор конструктивно отличается. Так, кроме корпуса, толкателя и мембраны в устройстве устанавливают обмотку, выполненную из нихрома, ползунок и другие, менее важные детали. Принцип работы заключается в перемещении штоком толкателя ползунка по панели из нихрома. На шкалу с цифрами подаётся информация о том, где сейчас расположен ползунок. Мембрана двигает толкатель посредством изменения напора, шток жестко соединён с сопротивлением. Информация отражается на указателе приборной панели стрелочного типа.

Схема измерительного прибора напора смазки (механика):

Датчики такого типа предоставляют больше информации, по сравнению с электронными устройствами, поэтому их популярность растёт. Этими механизмами укомплектованы двигатели КамАЗ 740.63-400, соответствующие стандарту Евро-3, Евро–4.

Определение неисправности

В случае, если при движении на автомобиле КамАЗ загорелась лампочка, предупреждающая о низком давлении масла, выполняется проверка датчика на работоспособность. Как можно быстрей остановите транспортное средство, выключите силовую установку и выполните действия:

• Осмотрите силовую установку, обратите внимание, не повреждён ли картер, нет ли течей масла;
• При нарушении поддона попробуйте устранить течь, примените герметический состав, либо другие средства, с помощью которых доберётесь до гаража;
• Проследите за уровнем смазки, используйте щуп, при необходимости добавьте жидкости. Заведите мотор, если лампа не горит – поломка из-за нехватки масла;

Проверка уровня смазки:

• Установите манометр вместо датчика напора смазки. Показатель 0.7 кг/см при холостой работе с последующим ростом оборотов и значения соответственно, говорит о неисправности прибора измеряющего напор смазки;
• Если проведенные манипуляции не помогли найти причину горения лампочки, автомобиль КамАЗ доставляется до ближайшей станции, поиск продолжают там.

Замена контрольного прибора

Демонтаж и установка нового оборудования, благодаря удачному расположению датчика не представляет труда. При проведении манипуляций, выполняют действия:

• Выключить зажигание силовой установки, открыть капот автомобиля;
• Снять с датчика шланг, демонтировать изделие с держателя;
• Посадочное гнездо обработайте герметичным раствором, поставьте новый прибор;
• Подсоедините к датчику шланг, предварительно намазав герметичным раствором;
• Подсоедините шланг к манометру.

Ежедневный контроль уровня масла, давления жидкости, качества топлива, непременное условие нормальной эксплуатации силовой установки КамАЗ. Выполняемые процедуры не представляют сложности, поэтому проводятся водителями любой квалификации. В то же время, пренебрежение этими простыми манипуляциями приведёт к серьезным и непоправимым последствиям, которые легче предупредить, чем устранять.
